TAMS Elektronik 52-01187-01 Gleisbesetztmelder Zubehör kaufen

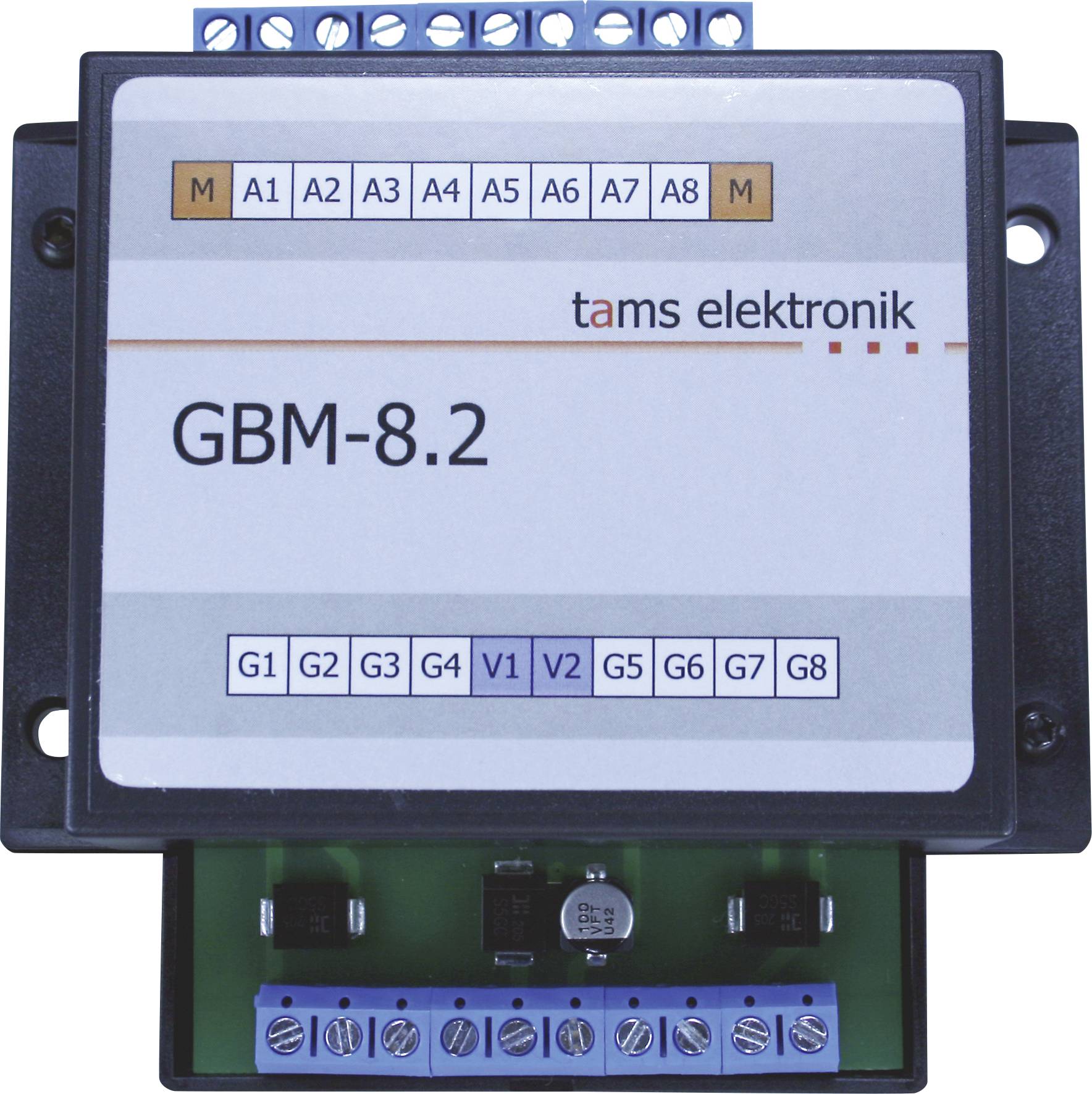

Tams Elektronik GBM-8.2 Modul mit beschrifteten Schraubklemmen und Anschllusspunkten für Schienen- oder Steuerleitungen.

Sofort-Lieferung Mo., 31. Aug.

7 Stück

Verkauf und Versand:

Conrad Electronic AGB

Kostenfreier Versand ab 100,00 €

Menge (Stück)

Ersparnis

Verpackungspreis (zzgl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen 0,00 €

Anzahl

Stück

Gesamt (47,05 € / Stück)

47,05 €

zzgl. MwSt.

Nur noch 7 Stück verfügbar

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

TAMS Elektronik Gleisbesetztmelder GBM-8.2

Ein- und Ausgänge galvanisch getrennt
Geeignet für alle Nenngrößen

Technische Daten

Anzahl der überwachten Gleisabschnitte: 8
Auswertung der Belegtmeldungen: gegen Masse der nachgeordneten Komponenten
galvanische Trennung: zwischen Ein- und Ausgängen
Ein- und Ausgänge:
- 8 Eingänge für den Anschluss der überwachten Gleisabschnitte
- 8 Ausgänge für den Anschluss der Eingänge von nachgeordneten Rückmeldern und/oder von LEDs zur Anzeige der Belegtzustände
Spannungsversorgung: über die Schienen. Hinweis: Alle Gleisabschnitte müssen in einem Boosterkreis liegen bzw. über einen gemeinsamen Fahrtrafo versorgt werden. ein gemeinsamer Fahrtrafo / ein Boosterkreis
max. Strom in den Gleisabschnitten: 6 A pro Gleisabschnitt
max. Strom pro Ausgang: 500 mA
Empfindlichkeit: 1 mA … 15 mA. Einstellung an einem Trimmpoti separat für jeden der 8 Gleisabschnitte
Platinenabmessungen: 63 x 97 mm
Abmessungen einschließlich Gehäuse: 100 x 98 x 35 mm

Produkt-Art: Gleisbesetztmelder

Modellausführung: Zubehör

Ausgangsstrom: 500 mA

Länge: 100 mm

Breite: 98 mm

Höhe: 35 mm

Abm.: (L x B x H) 100 x 98 x 35 mm

Altersklasse: ab 15 Jahre

Ausführung: Anzahl der überwachten Gleisabschnitte: 8

UKCA: Ja

Dokumente & Downloads

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3775681 TAMS Elektronik 52-01187-01 Gleisbesetztmelder Zubehör

Beschreibung

Die "richtige" Empfindlichkeit, bei der ein Gleisbelegtmelder einen Stromverbraucher in einem Abschnitt erkennt, hängt von mehreren Faktoren ab: Soll z.B. Fahrzeuge, deren Achsen mit Widerstandslack bestrichen sind, eine Meldung auslösen, ist eine sehr hohe Empfindlichkeit erforderlich. In digitalen Anlagen kann eine hohe Empfindlichkeit jedoch zum Problem werden, wenn Störspannungen aus dem Digitalsystem Falschmeldungen verursachen.
Beim GBM-8.2 kann die Empfindlichkeit für jeden Meldeabschnitt separat an einem Trimmpoti eingestellt und an die individuellen Erfordernisse angepasst werden.

Einsatzgebiete:
- Anlagen aller Nenngrößen (bis 6 A pro Gleisabschnitt)
- digitale Anlagen (formatunabhängig) in Kombination mit Rückmeldern, die Massekontakte einlesen (z.B. s88)
- analoge Anlagen (Gleich- oder Wechselstrom). Hinweis: Prinzipbedingt kann der GBM-8.2 in analogen Gleichstrom-Anlagen nur Fahrzeuge erkennen, die aus einer Fahrtrichtung in den überwachten Gleisabschnitt einfahren.
