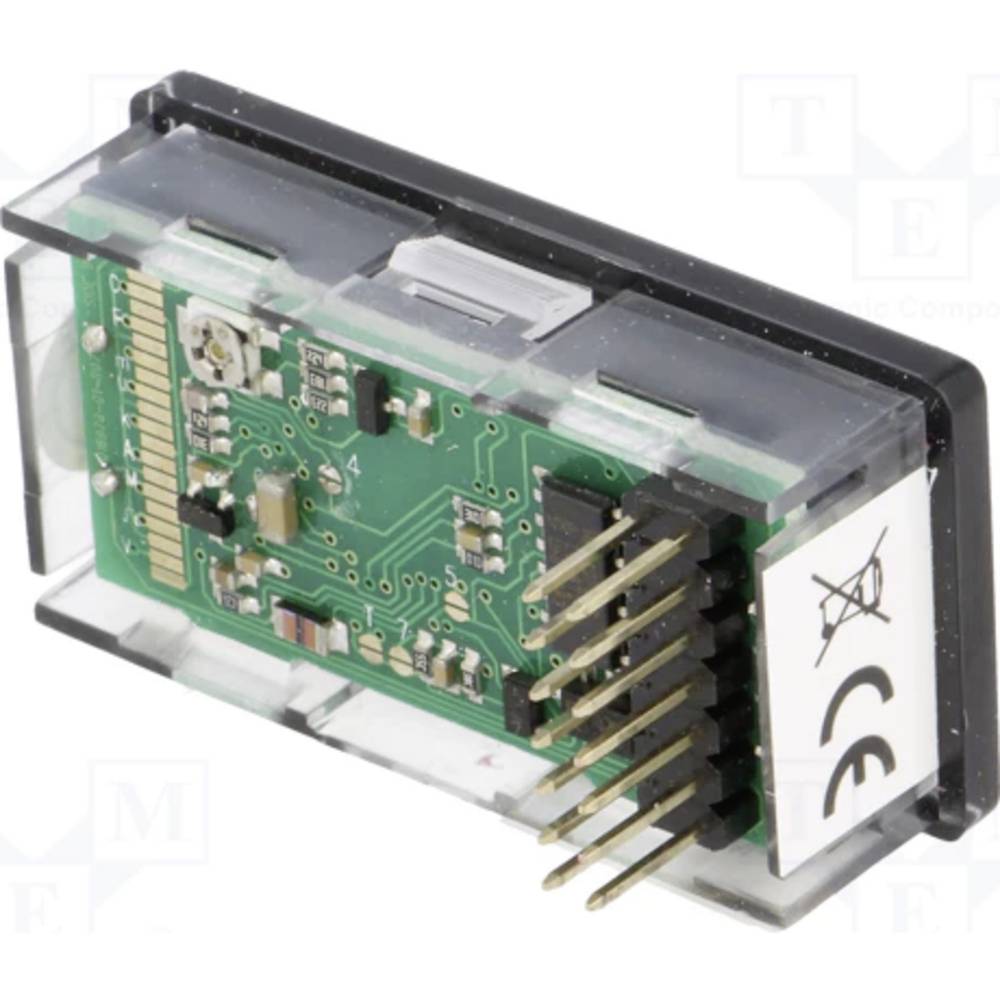

TDE Instruments DPM961-TG Digitales Einbaumessgerät
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
13 Stück
Ihr Bedarf geht darüber hinaus?
Verkauf und Versand:
Menge (Stück)
Ersparnis
Verpackungspreis (zzgl. MwSt.)
1
-
29,40 €
3
4% = 1,27 €
28,13 €
5
6% = 1,70 €
27,70 €
10
7% = 2,12 €
27,28 €
Mengenrabatte variieren je nach Verkäufer
Sie sparen 0,00 €
Anzahl
Gesamt (29,40 € / Stück)
31,08 €
-5 %
€
Highlights & Details
Digitalmultimeter für Schalttafeleinbau
- Betriebsspannung 5 V oder 9 V DC
- Messeingang 200 mV DC
- Gemeinsame Masse von Mess- und Betriebsspannung möglich
- Anzeige ±199,9
- Genauigkeit ±0.1%
- Anzeigesymbole ºF, ºC, µ, m, A, V, K, M, Ω einzeln selektierbar
- Dezimalpunkt einstellbar
- Hintergrundbeleuchtung Grün
- Konfiguration über Lötbrücken
- Elektrischer Anschluss an Pinleiste mit 2,54 mm Rastermaß
Technische Daten
- Produkt-Art
Digitales Einbaumessgerät
- Messfunktion
Spannung DC
Strom DC
- Messbereich (min.)
-0.2 V
- Typ
DPM961-TG
- Messbereich (max.)
0.2 V
- Display-Technologie
LCD
IP65 (frontseitig)/IP20 (rückseitig)
- Einbau-Breite
45 mm
- Anzeige (Counts)
1999
- Einbauhöhe
22 mm
- Betriebsspannung
5 V/DC
9 V/DC
- Abm.
(L x B x H) 25 x 48 x 24 mm
- Betriebsspannung max.
9 V/DC
- Betriebsspannung min.
5 V/DC
- Displaybeleuchtung
grün
- Einbautiefe
24 mm
- Herstellerfarbe
Schwarz
- Breite
48 mm
- Höhe
24 mm
- Länge
25 mm
- Rahmenbreite
48 mm
- Rahmenhöhe
0.24 cm
Dokumente & Downloads
Datenblatt
Datenblatt 101751 TDE Instruments DPM961-TG Digitales Einbaumessgerät
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 101751 TDE Instruments DPM961-TG Digitales Einbaumessgerät
Konformitätserklärung
Konformitätserklärung 101751 TDE Instruments DPM961-TG Digitales Einbaumessgerät
Beschreibung
TDE Instruments DPM961-TG ist ein digitales Multimeter-Einbauinstrument mit unterschiedlichen Anzeigesymbolen, Data-Hold Funktion und Low-Bat Anzeige. Versorgungsspannung 5 V oder 9 V DC. Bei diesem digitalen Einbauinstrument ist im 5 V Betrieb keine galvanische Trennungvon Mess- und Betriebsspannung erforderlich.
Im 5 V Modus generiert dieses digitale Einbauinstrument eine eigene interne minus 5 V Versorgungsspannung, so daß auch Signale gemessen werden können, deren Signalmasse mit der Versorgungsspannung identisch ist. Die Anschlüsse ermöglichen unterschiedliche Betriebsarten wie absolute Messung, Differenz-Spannungsmessung und relative Spannungsmessung. Dieses digitale Einbauinstrument ist ideal für den Einsatz in Netzgeräten oder bei Verwendung von nur einer Spannungsquelle. Durch Vorschalten von Widerständen ist mit diesem digitalen Einbauinstrument nahezu jeder Messbereich realisierbar.
Im 5 V Modus generiert dieses digitale Einbauinstrument eine eigene interne minus 5 V Versorgungsspannung, so daß auch Signale gemessen werden können, deren Signalmasse mit der Versorgungsspannung identisch ist. Die Anschlüsse ermöglichen unterschiedliche Betriebsarten wie absolute Messung, Differenz-Spannungsmessung und relative Spannungsmessung. Dieses digitale Einbauinstrument ist ideal für den Einsatz in Netzgeräten oder bei Verwendung von nur einer Spannungsquelle. Durch Vorschalten von Widerständen ist mit diesem digitalen Einbauinstrument nahezu jeder Messbereich realisierbar.
