TE Connectivity 165565-1 Flachsteckhülse Steckbreite: 2.8 mm Steckdicke: 0.5 mm 180 ° Teilisoliert Rot 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Flachsteckhülse
Steckbreite
2.8 mm
Isolierungsart
Teilisoliert
Inhalt
1 St.
max. Querschnitt
1.50 mm²
Datenblatt (PDF)
161 Stück
Neu
Rechnungsstellung für alle Partner-Artikel jetzt direkt durch ConradAnzahl
Min.: 3
Gesamt (4,22 € / Stück)
12,66 €
zzgl. MwSt.
& Kostenfreier Versand mit
14 Tage Rückgaberecht inklusive (30 Tage mit)
Highlights & Details
Flachsteckhülse PIDG-FASTON
- Rot
- 2.8 mm x 0.5 mm
- 0.30 mm² - 1.50 mm²
Unser Service für Sie
Technische Daten
- Produkt-Art
Flachsteckhülse
- Steckbreite
2.8 mm
- Herstellerfarbe
Rot
- Steckdicke
0.5 mm
- Stützhülse
Ja
- Isolierungsart
Teilisoliert
- Anschlusswinkel
180°
- Kontaktmaterial
Messing verzinnt
- Inhalt
1 St.
- max. Querschnitt
1.50 mm²
- min. Querschnitt
0.30 mm²
- AWG max.
16
- AWG min.
22
- Herst.-Teilenr.
165565-1
- Isolationsmaterial
PA 6.6
- Querschnitt-Bereich
0.30 - 1.50 mm²
- Steck-Größe
2.8 x 0.5 mm
- Temperaturbereich
105 °C
- Typ
PIDG-FASTON
Dokumente & Downloads
Datenblatt
Datenblatt 749699 TE Connectivity 165565-1 Flachsteckhülse Steckbreite: 2.8 mm Steckdicke: 0.5 mm 180 ° Teilisoliert Rot 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 749699 TE Connectivity 165565-1 Flachsteckhülse Steckbreite: 2.8 mm Steckdicke: 0.5 mm 180 ° Teilisoliert Rot 1 St.
Information
Information 749699 TE Connectivity 165565-1 Flachsteckhülse Steckbreite: 2.8 mm Steckdicke: 0.5 mm 180 ° Teilisoliert Rot 1 St.
Beschreibung

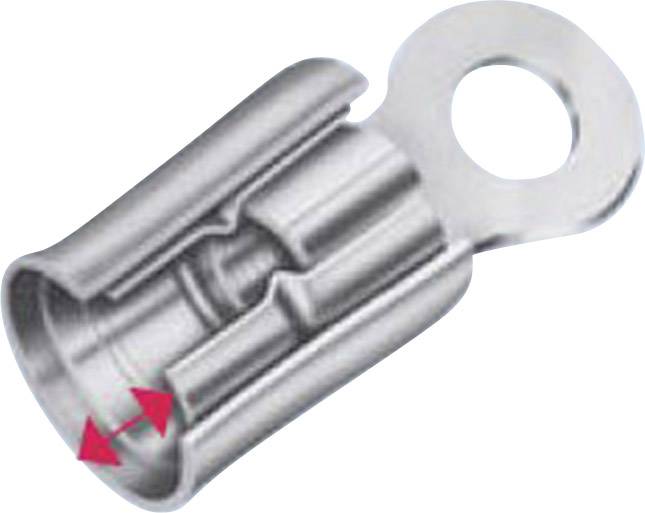

Das Basismaterial ist ein hochleitfähiger Kupfer,elektrolytisch verzinnt um potimalen Korrosionsschutz zu gewährleisten. Alle PIDG Verbinder bestehen aus einem verzinnten Grundkörper, über dem sich eine speziell für diesen Einsatzzweck entwickelte Kupferhülse befindet. Beide Teile werden von einer gemeinsamen Isolierhülse umschlossen.
· PIDG Kabelschuhe und Verbinder erfüllen die Anforderungen nach MIL-T-7928.
· Auf der Zunge des Verbinders ist der verarbeitbare Leiterquerschnittsbereich eingeprägt.
· Die mehrfache Innenrillung des Crimpbereiches gewährleistet max.elektrischen Kontakt sowie eine hohe Zugfestigkeit.
· Kupferhülse garantiert komplette Drahtisolationsunterstützung und sorgt für ein Biegen in jede Richtung ohne Drahtisolierung oder Leiter zu beschädigen.
· Isolierhülse und Verarbeitungswerkzeug entsprechend jeweiligen Leiterquerschnitt farbcodiert um die Zuordnung zu erleichtern.
· PIDG Kabelschuhe und Verbinder erfüllen die Anforderungen nach MIL-T-7928.
· Auf der Zunge des Verbinders ist der verarbeitbare Leiterquerschnittsbereich eingeprägt.
· Die mehrfache Innenrillung des Crimpbereiches gewährleistet max.elektrischen Kontakt sowie eine hohe Zugfestigkeit.
· Kupferhülse garantiert komplette Drahtisolationsunterstützung und sorgt für ein Biegen in jede Richtung ohne Drahtisolierung oder Leiter zu beschädigen.
· Isolierhülse und Verarbeitungswerkzeug entsprechend jeweiligen Leiterquerschnitt farbcodiert um die Zuordnung zu erleichtern.
Ausführung
- Standard
