Teledyne LeCroy ZS4000A Tastkopf für Digitaloszilloskop Aktiver Hochimpedanz-Tastkopf 1 St. kaufen

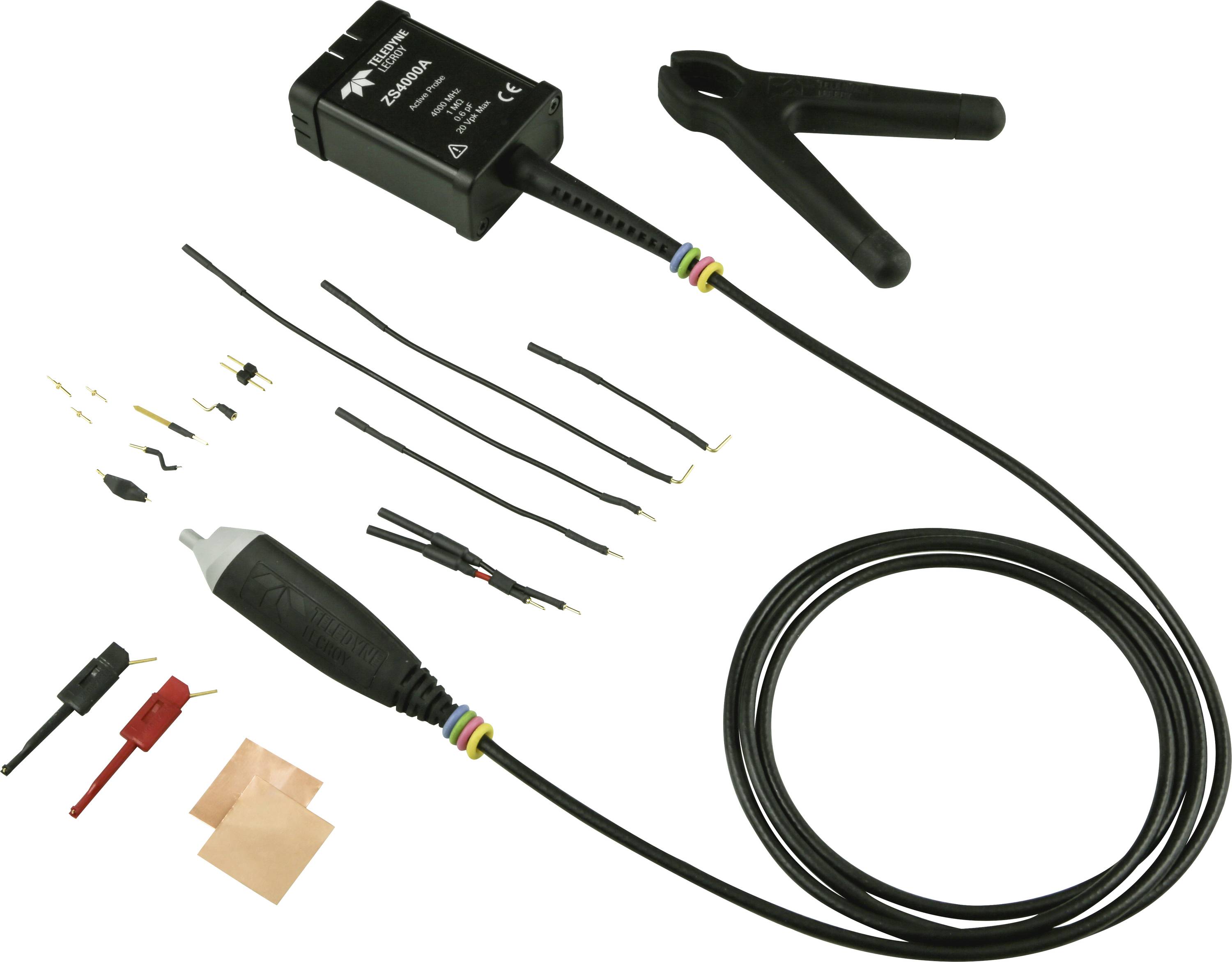

Testleitungsset mit schwarzer Messspitze, Klemmzubehör, Drähten, Steckverbindern und einem aufgerollten Kabel auf weißem Hintergrund.

Datenblatt (PDF)

Bald verfügbar

Verkauf und Versand:

Conrad Electronic AGB

Kostenfreier Versand ab 100,00 €

Menge (Stück)

Ersparnis

Verpackungspreis (zzgl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen 0,00 €

Anzahl

Stück

Gesamt (9.427,73 € / Stück)

9.427,73 €

zzgl. MwSt.

Kostenfreier Versand

nur 139,00 €

14 Tage Rückgaberecht inklusive (30 Tage mit)

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

Teledyne LeCroy, 4 GHz, 0.6 pF, 1 MΩ hochohmige aktive Tastkopf-Sonde

Die Tastköpfe der Serie Teledyne LeCroy ZS-A sind aktive Tastköpfe mit hoher Impedanz und geringer Kapazität, die eine hohe Signalstreue bis 4 GHz aufrechterhalten. Ein kleiner Formfaktor und eine große Auswahl an Zubehör stellen sicher, dass die Tastköpfe der ZS-A-Serie jeder schwierigen Messaufgabe gewachsen sind.

Technische Daten

Bandbreite: 4 GHz
Eingangskapazität: 0,6 pF
Eingangswiderstand (DC): 1 MΩ
Teilungsverhältnis: 1:10 (÷10)
Dynamischer Eingangsbereich: ±8 V (DC oder AC pk)
Offset-Bereich: ±12 V
Maximale Eingangsspannung (zerstörungsfrei): 20 V
Anstiegszeit (10–90%): 112 ps
Schnittstelle: ProBus Kabellänge: 1,3 m

Produkt-Art: Aktiver Hochimpedanz-Tastkopf

Passend für Marke: Teledyne LeCroy

Ausführung: Aktiver Tastkopf mit ProBus-Schnittstelle

Gewicht: 110

Kalibrierleistung: Werkskalibrierung (inkl. Kalibrierzertifikat)

Messkategorie: CAT I

Typ: Tastkopf für Digitaloszilloskop

: Werksstandard (mit Zertifikat)

Dokumente & Downloads

Datenblatt

Datenblatt 3814864 Teledyne LeCroy ZS4000A Tastkopf für Digitaloszilloskop Aktiver Hochimpedanz-Tastkopf 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3814864 Teledyne LeCroy ZS4000A Tastkopf für Digitaloszilloskop Aktiver Hochimpedanz-Tastkopf 1 St.

Beschreibung

Hohe Impedanz reduziert die Schaltungsbelastung über die gesamte Oszilloskop-Bandbreite. Ingenieure müssen häufig Hochfrequenzsignale mit hoher Signaltreue messen. Typische Passivtastköpfe mit hohem Eingangs-R und -C bieten bei niedrigeren Frequenzen ein gutes Ansprechverhalten, belasten die Schaltung jedoch bei höheren Frequenzen zu stark und verzerren die Signale. Die ZS-A-Serie zeichnet sich sowohl durch einen hohen Eingangs-R (1 MΩ) als auch durch eine geringe Eingangs-C (0,6 pF bis 0,9 pF) aus, um die Schaltungsbelastung über die gesamte Bandbreite von Tastkopf und Oszilloskop zu reduzieren.
