Telegärtner 100023476 100023476 BNC-Steckverbinder Stecker, gerade 75 Ω 1 St. kaufen

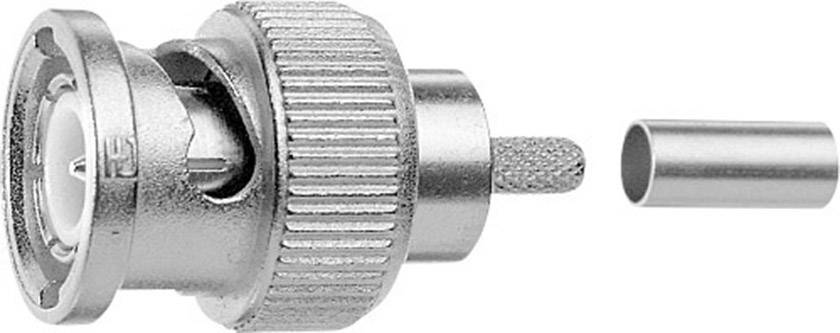

Ein koaxialer Steckverbinder mit Gehäuse und abnehmbarer Hülse zeigt seine Einzelteile zur Montage oder Reparatur.

Abbildung ähnlich

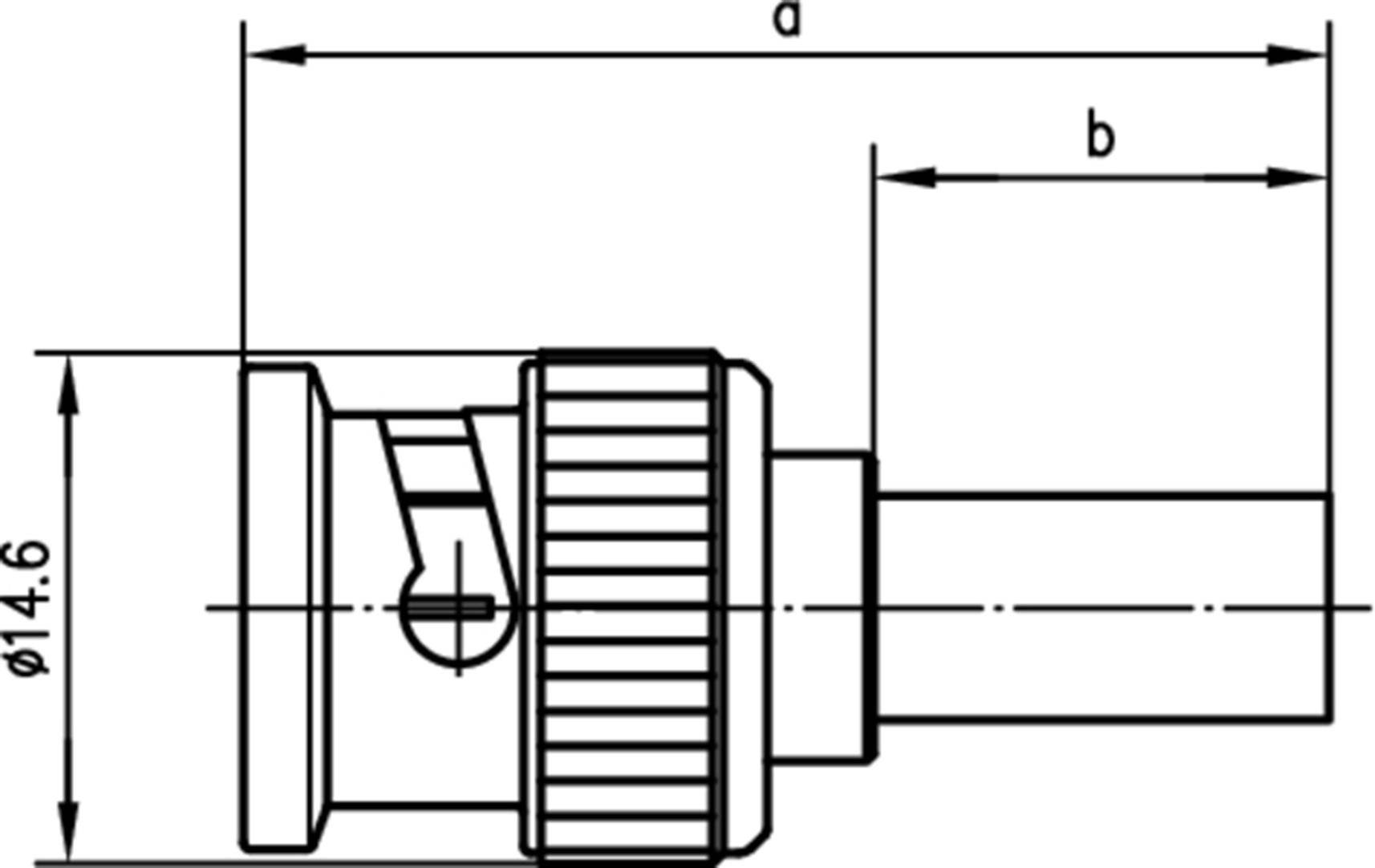

Diagramm eines Steckanschlussstücks; zeigt Abmessungen: Durchmesser 14,6 mm und zwei Längenmaße (a und b).

1/2

Abbildung ähnlich

Kabelgruppe

RG 179 U

Produkt-Art

BNC-Steckverbinder

Bauform

Stecker, gerade

Impedanz

75 Ω

Anschluss

Crimpen

Datenblatt (PDF)

Sofort-Lieferung morgen

3 Stück

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Menge (Stück)

Ersparnis

Verpackungspreis (zzgl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen 0,00 €

Anzahl

Stück

Gesamt (7,55 € / Stück)

7,55 €

zzgl. MwSt.

Nur noch 3 Stück verfügbar

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Sie haben bereits das beste Angebot für Ihre Menge.

Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

BNC-Steckverbinder

Die Stecker-Buchse-Bezeichnung ist nach der Form des Innenleiters definiert.

Technische Daten

Ausführung: Stecker (Plug) Steckverbindertyp: BNC Winkelstecker: nein Kontaktausführung: männlich (male) Anschlussart: Crimp/Crimp Kabeltyp: sonstige Impedanz: 75 Ohm Isolierter Einbau: nein ECLASS 7: Koax-Steckverbinder (27440310)

Kabelgruppe: RG 179 U

Produkt-Art: BNC-Steckverbinder

Bauform: Stecker, gerade

Impedanz: 75 Ω

Anschluss: Crimpen

Inhalt: 1 St.

Kabel-Ø: 3 mm

Frequenz (max.): 4 GHz

Gehäuse-Material: Messing vernickelt

Herst.-Teilenr.: 100023476

Isolationsmaterial: PTFE

Kontaktmaterial: Messing vergoldet

RoHS-konform: Ja

Temperaturbereich: -40 - +155 °C

Typ: 100023476

Verschlussart: Bajonett

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 1366716 Telegärtner 100023476 100023476 BNC-Steckverbinder Stecker, gerade 75 Ω 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1366716 Telegärtner 100023476 100023476 BNC-Steckverbinder Stecker, gerade 75 Ω 1 St.

Beschreibung

Die Serie BNC umfasst die am häufigsten verwendeten koaxialen Steckverbindungen, die bis zu einer Frequenz von 4 GHz eingesetzt werden. Sie verfügen über einen Bajonettverschluss und werden in den Ausführungen mit 50 Ω und 75 Ω Wellenwiderstand angeboten. Steckverbindervarianten gibt es für flexible, Semi-Flex- und Semi-Rigid-Kabel. Die Leiterplattensteckverbinder der Serie BNC sind als Löt- bzw. Einpresstypen erhältlich. Kabel werden je nach Ausführung durch Crimpen, Klemmen oder Löten angeschlossen. Die Steckverbinder der Serie BNC werden in der Signal-, Daten- und Videoübertragung eingesetzt.
