Telegärtner 100023735 100023735 TNC-Steckverbinder Stecker, gerade 50 Ω 1 St. kaufen

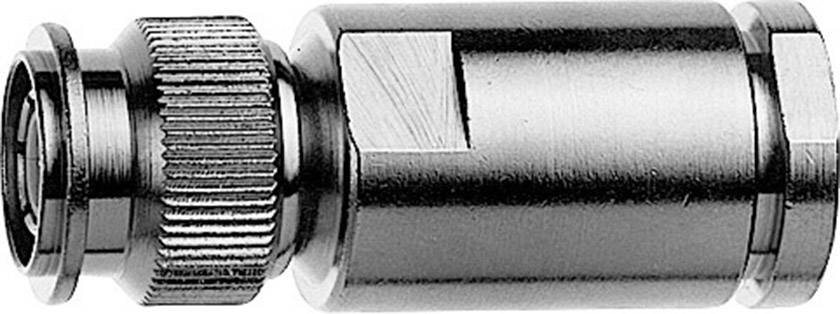

Metallischer F-Stecker mit Gewinde und gezahnter Oberfläche, oft verwendet für Koaxialkabel in Fernsehern oder Satellitenanlagen.

Abbildung ähnlich

Technische Zeichnung eines Steckverbinders mit Maßen: Länge ca. 47 mm, Gewindegröße 7/16-28 UNEF, Durchmesser 16,2 mm und 17,5 mm.

1/2

Abbildung ähnlich

Kabelgruppe

RG 213/U

RG 214/U

Produkt-Art

TNC-Steckverbinder

Bauform

Stecker, gerade

Impedanz

50 Ω

Anschluss

Schrauben

Datenblatt (PDF)

Sofort-Lieferung Mo., 5. Okt.

60 Stück

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Menge (Stück)

Ersparnis

Verpackungspreis (zzgl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen 0,00 €

Anzahl

Stück

Gesamt (13,44 € / Stück)

13,44 €

zzgl. MwSt.

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Sie haben bereits das beste Angebot für Ihre Menge.

Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

TNC-Steckverbinder

Die Stecker-Buchse-Bezeichnung ist nach der Form des Innenleiters definiert.

Unser Service für Sie

Technische Daten

Die Serie TNC umfasst sehr häufig verwendete koaxiale Steckverbindungen, die bis zu einer Frequenz von 11GHz eingesetzt werden. Sie gleichen in den Maßen der Serie BNC verfügen jedoch über einen Schraubverschluss./NLDie Steckverbinder der Serie TNC sind vibrationsfest und werden in der Signal-, Daten- und Videoübertragung eingesetzt./NL

Kabelgruppe: RG 213/U
RG 214/U

Produkt-Art: TNC-Steckverbinder

Bauform: Stecker, gerade

Impedanz: 50 Ω

Anschluss: Schrauben

Inhalt: 1 St.

Kabel-Ø: 10.80 mm

Frequenz (max.): 11 GHz

Gehäuse-Material: Messing vernickelt

Herst.-Teilenr.: 100023735

Isolationsmaterial: PTFE

Kontaktmaterial: Messing vergoldet

RoHS-konform: Ja

Temperaturbereich: -40 - +155 °C

Typ: 100023735

Verschlussart: Schraub

UKCA: nicht relevant

Dokumente & Downloads

Datenblatt

Datenblatt 1366049 Telegärtner 100023735 100023735 TNC-Steckverbinder Stecker, gerade 50 Ω 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1366049 Telegärtner 100023735 100023735 TNC-Steckverbinder Stecker, gerade 50 Ω 1 St.

Beschreibung

Die Serie TNC umfasst sehr häufig verwendete koaxiale Steckverbindungen, die bis zu einer Frequenz von 11 GHz eingesetzt werden. Sie gleichen in den Maßen der Serie BNC verfügen jedoch über einen Schraubverschluss. Es werden Ausführungen mit 50 Ω und 75 Ω Wellenwiderstand angeboten. Steckverbindervarianten gibt es für flexible, Semi-Flex- und Semi-Rigid-Kabel. Die Leiterplattensteckverbinder der Serie TNC sind als Löt- bzw. Einpresstypen erhältlich. Kabel werden je nach Ausführung durch Crimpen, Klemmen oder Löten angeschlossen. Die Steckverbinder der Serie TNC sind vibrationsfest und werden in der Signal-, Daten- und Videoübertragung eingesetzt
