Telegärtner 100024350 100024350 BNC-Adapter UHF-Buchse

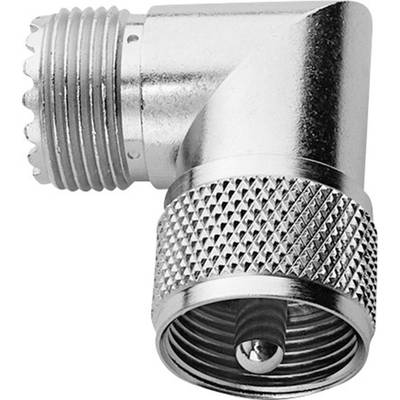

Kleiner, metallischer Winkeladapter mit gerändeltem Griff, verwendet für Antennen- oder Koaxialkabelverbindungen.

Abbildung ähnlich

Technische Zeichnung eines 90-Grad-Winkelfittings mit Gewindemaßen 5/8-24 UNEF, Gesamtgrößen 28x32 mm und Durchmesser 18 mm.

1/2

Abbildung ähnlich

Produkt-Art

BNC-Adapter

Anschluss A

UHF-Buchse

Anschluss B

UHF-Stecker

Bauform

Adapter, gewinkelt

Impedanz

50 Ω

Datenblatt (PDF)

Sofort-Lieferung Mi., 2. Sept.

1 Stück

Verkauf und Versand:

SECOMP Electronic Components GmbH (DE) AGB

Menge (Stück)

Ersparnis

Verpackungspreis (zzgl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen 0,00 €

Anzahl

Stück

Gesamt (5,16 € / Stück)

5,16 €

zzgl. MwSt.

5,90 €

Nur noch 1 Stück verfügbar

Sie haben bereits das beste Angebot für Ihre Menge.

Unser Angebot

Conrad Electronic

AGB & Rückgaberichtlinien

Sofort-Lieferung morgen

12 Stück

Versand

10,08 €

zzgl. MwSt.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

UHF-Winkeladapter

UHF-Buchse - UHF-Stecker

Unser Service für Sie

Technische Daten

Produktgruppe: Koaxialstecker
Produkttyp: UHF-Winkelverbindungsstück
Farbe: silberfarben
Anzahl Ports: 1
Seite 1 Typ des Anschlusses: UHF-Steckverbinder
Seite 1 Art des Anschlusses: Männlich (Stecker)
Seite 2 Typ des Anschlusses: UHF-Steckverbinder
Seite 2 Art des Anschlusses: Weiblich (Buchse)
Steckrichtung: gewinkelt
Höhe: 32 mm
Breite: 18 mm
Tiefe: 28 mm
Gewicht: 30 g
Verpackungshöhe: 40 mm
Verpackungsbreite: 90 mm
Verpackungstiefe: 110 mm
Paketgewicht: 0.03 kg
Bruttogewicht: 0,03

Produkt-Art: BNC-Adapter

Anschluss A: UHF-Buchse

Anschluss B: UHF-Stecker

Bauform: Adapter, gewinkelt

Impedanz: 50 Ω

Inhalt: 1 St.

Kabellänge: 0 mm

Frequenz (max.): 200 MHz

Gehäuse-Material: Messing vernickelt

Herst.-Teilenr.: 100024350

Herstellerfarbe: Silber (metallic)

Isolationsmaterial: POM

RoHS-konform: Ja

Typ: 100024350

Gewicht: 0.03

UKCA: nicht relevant

Dokumente & Downloads

Datenblatt

Datenblatt 1366343 Telegärtner 100024350 100024350 BNC-Adapter UHF-Buchse - UHF-Stecker 0 mm 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1366343 Telegärtner 100024350 100024350 BNC-Adapter UHF-Buchse - UHF-Stecker 0 mm 1 St.

Beschreibung

Die Serie UHF umfasst kostengünstige koaxiale Steckverbindungen mit Schraubverschluss. Sie können lediglich bis zu einer Frequenz von 200 MHz eingesetzt werden, da der Wellenwiderstand nicht definiert ist. Flexible Kabel bis zu einem Durchmesser von 11 mm können angeschlossen werden. Die Steckverbinder der Serie UHF werden in der Signalübertragung bei niedrigen Frequenzen eingesetzt. Artikelbezeichnung: UHF Adapt 90 m-f (Alte Artikelnummer J01042F0652). Ausführung: m-f. Anmerkungen: M 359/A Innenleiter vergoldet. MIL-Std.: UG-646/U
