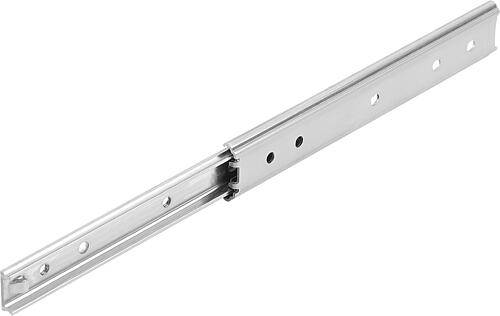

TELESKOPSCHIENE TEILAUSZUG BEIDSEITIG 80X5,2X15,5, FORM:A, EDELSTAHL, BLANK, S=48,5

Werkstoff:
Schienen und Kugelkäfig Edelstahl 1.4301.

Form A:
Kugeln Stahl.

Form B:
Kugeln Edelstahl 1.4125.

Ausführung:
Schienen blank.
Kugeln gehärtet.
Bestellhinweis:
Verkauf einzeln.
Hinweis:
Bei Teleskopschienen mit Teilauszug ist der Hub kleiner als die Einbaulänge. Die dynamische Lastkapazität der Teleskopschienen gibt die maximale Belastbarkeit eines vertikal montierten Teleskopschienen-Paares bei Nutzung des vollen Auszugsweges an.
Die angegebenen Tragkräfte beziehen sich auf den Maximalwert bei 50.000 Zyklen.

Bei horizontaler Montage ist die Tragkraft um 75% geringer.

Die Kopfhöhe der Befestigungsschrauben sollte eine Höhe von 0,9 mm nicht überschreiten, sonst besteht das Risiko einer Kollision mit anderen Schienenteilen.

Form A: gefettet.
Form B: mit lebensmitteltauglichem Schmiermittel.

Es wird ein Schmiermittel (NSF H1) verwendet, das für die Lebensmittelindustrie geeignet ist.

Empfohlene Schrauben: M 2,6.
Maximale Schraubenlänge = Plattenstärke + 1,5 mm.
Temperaturbereich:
5 °C bis 35 °C
Vorteile:
Leichter Lauf
Hohe Seitenstabilität durch exakte Führung

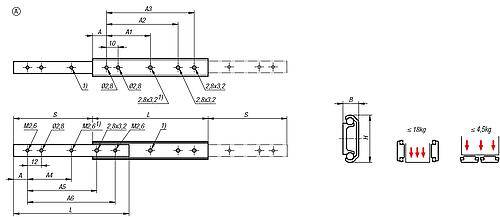

Zeichnungshinweis:
1) die Schienenlänge 80 mm haben hier keine Bohrung
