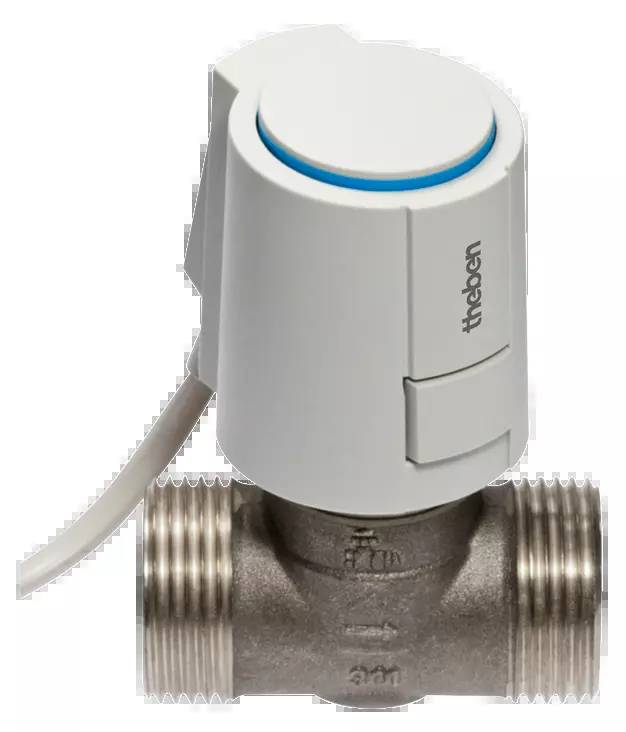

Theben 9070442 Stellantrieb ALPHA 5 24V
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
Highlights & Details
Theben 9070442 ALPHA 5 24V Stellantieb
- Geeignet für Ventile: ja, Geeignet für Belüftungsarmaturen: nein, 24 V AC/DC, Zweipunkt, sonstige, 1 W, linear, Regelungsart An/Aus: ja, Regelungsart modulierend: nein, Regelungsart Split-Range: nein, 1 m, hydraulisch, ohne, Mit Kopfflansch Direct-Mount nach ISO 5211: nein, Mit Nullspannungsrücklauf: nein, Spannungsfrei wenn geschlossen: ja, NC normalerweise geschlossen
Technische Daten
- Geeignet für Ventile: jaGeeignet für Belüftungsarmaturen: neinNetzspannung: 24 V AC/DCSteuersignal: ZweipunktKommunikationsbus: sonstigeKommunikationsprotokoll: sonstigeEnergieverbrauch im Betrieb: 1 WAusführung: linearRegelungsart An/Aus: jaRegelungsart modulierend: neinRegelungsart Split-Range: neinLänge des Anschlusskabels: 1 mÜbertragung: hydraulischAnschluss an Ventil: ohneMit Kopfflansch Direct-Mount nach ISO 5211: neinMit Nullspannungsrücklauf: neinSpannungsfrei wenn geschlossen: jaArt der Sicherheitsfunktion: sonstigeBetriebsart der Sicherheitsfunktion: NC normalerweise geschlossenAutomatische Huberkennung: neinEinstellbare Zustandsmeldung: neinHilfskontakte: neinZustandsmeldung: ohneHilfskontakte optional: neinEndkontakte: ohneArbeitsbereich einstellbar: neinMit mechanischem Standanzeiger: jaGeeignet für Handbedienung: neinLaufzeit: 180 sPotentialfreier Schaltkontakt: neinVerstellkraft: 100 NHublänge: 4 mmSelbsteinstellbare Schlaglänge: neinMax. Drehwinkel: 360 °Mit Sicherheitsfunktion: neinSchutzart (NEMA): 13Schutzart (IP): IP54Max. elektrische Leistungsaufnahme: 1 VAUmgebungstemperatur: 0..60 °CHöhe: 44 mmBreite: 60 mmTiefe: 61 mmExplosionsgeschützt: neinWerkstoff des Gehäuses: KunststoffVerpackungseinheit: 1 StückMaße (cm): 90 × 75 × 52Bruttogewicht: 0,122 kg, Nettogewicht: 0,112 kgECLASS 7: Armatur (Heiztechnik, nicht spezifiziert) (22390490)
- Produkt-Art
Stellantrieb
- Breite
60 mm
- Höhe
44 mm
- Abm.
(B x H) 60 mm x 44 mm
- Basisstation
Nicht Erforderlich, Optional für Fernzugriff
60
linear
44 mm
61 mm
Kunststoff
0-60 °C
FALSE
IP54
13
Dokumente & Downloads
Datenblatt
Datenblatt 3357836 Theben 9070442 Stellantrieb ALPHA 5 24V
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3357836 Theben 9070442 Stellantrieb ALPHA 5 24V
Beschreibung
Stellantrieb (24 V) passend für Heizkreisverteiler-/Heizkörperventile und RAMSES Geräte, geräuschlos, stromlos geschlossen, Länge der Anschlussleitung 1 m, Schutzart IP 54, Steckmontage auf Ventiladapter, Funktions-und Anpassungskontrolle, Demontageschutz durch abnehmbaren SafeGuard, garantierter Überspannungsschutz
Ausführung
- Ausstattung: 24 V AC/DC, nein, ja, 0..60 °C
