THERMAL MASTER P3 Mini-Wärmebildkamera, VOx 256×192, X³IR 512×384, App Temp Master, iOS/Android

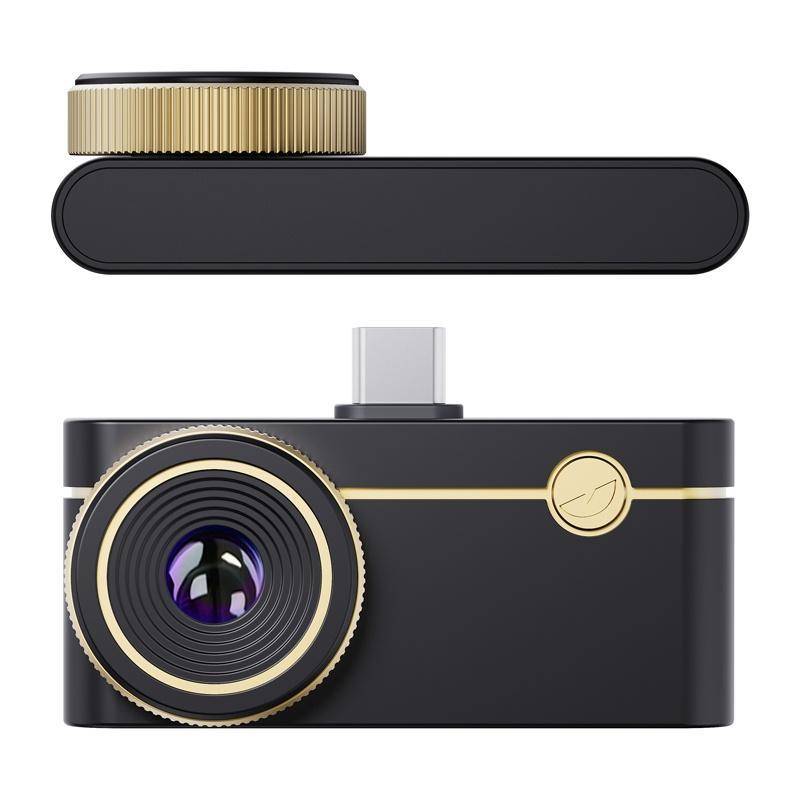

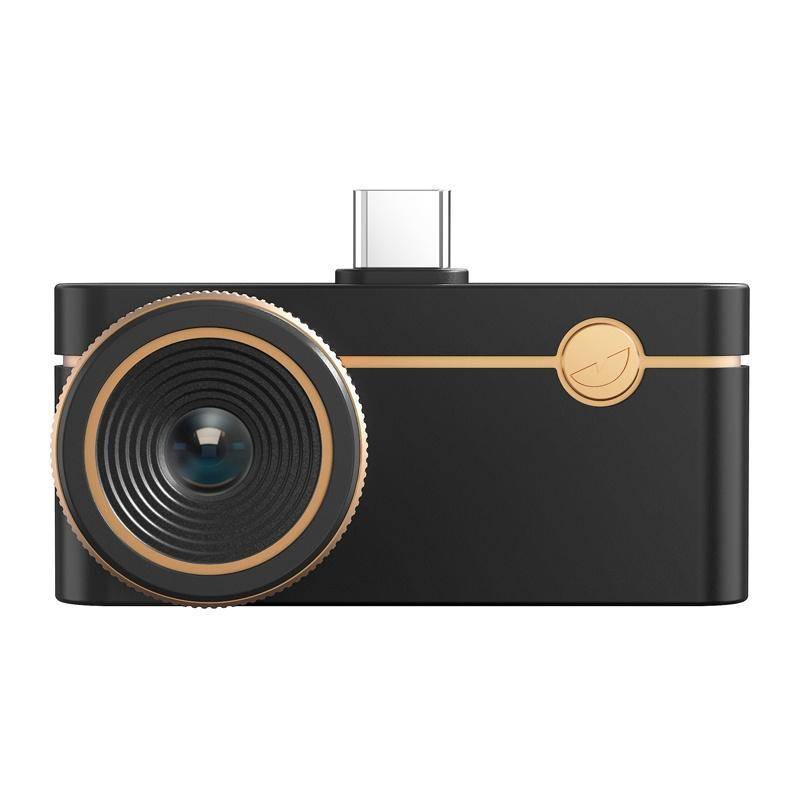

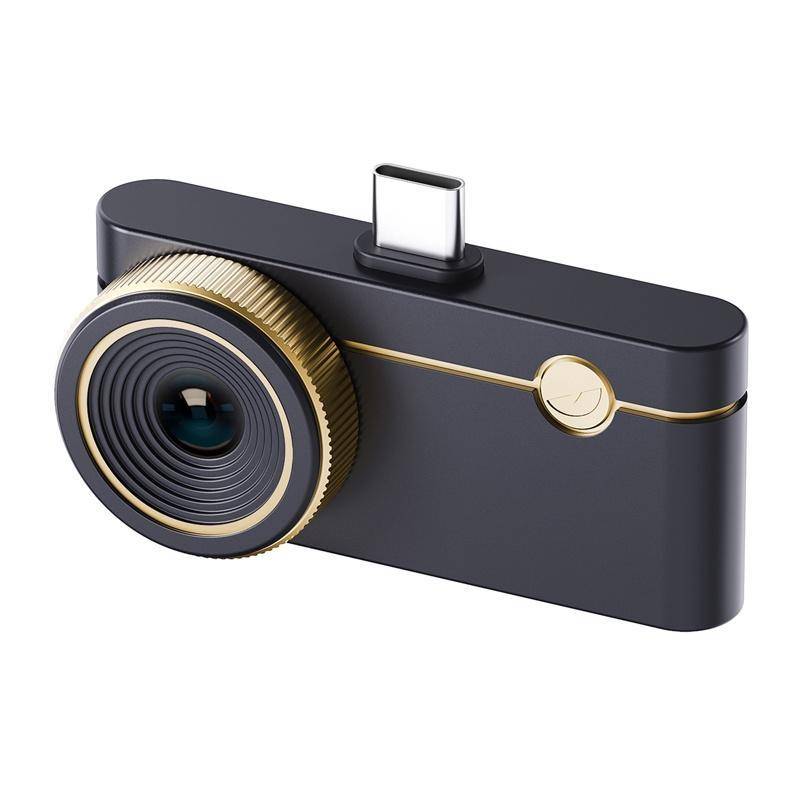

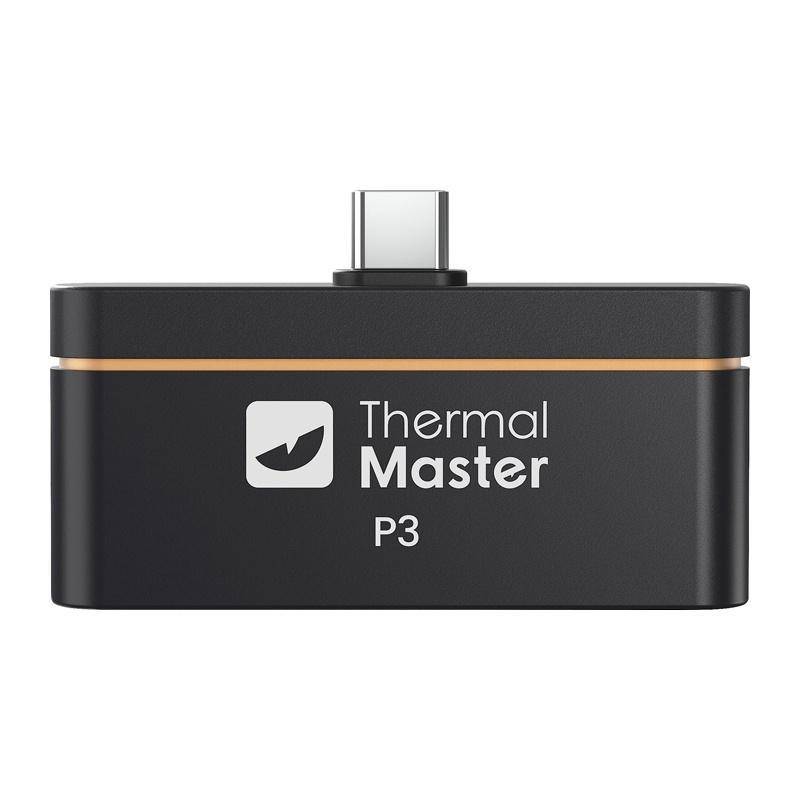

Die THERMAL MASTER P3 ist eine professionelle Mini-Wärmebildkamera, die speziell für präzise Elektronikdiagnosen entwickelt wurde. Ideal für Prüfungen von Leiterplatten, elektrischen Systemen, die HLK-Branche, sowie Inspektionen im Wohn- und Automobilbereich, nutzt sie einen VOx-Detektor mit 256 × 192 Pixeln. Dank der X³IR?-Technologie wird die Bildauflösung auf 512 × 384 Pixel erhöht, was eine detailreiche Temperaturverteilung sichtbar macht. Die Temperaturmessung reicht von -20 °C bis 600 °C und ist mit einer Genauigkeit von ±2 °C oder ±2 % besonders präzise. Die thermische Empfindlichkeit (NETD) von <35 mK bei 25 °C erlaubt es, selbst feinste Temperaturunterschiede zu erfassen. Trotz der fortschrittlichen Technologie ist die Kamera mit 59 × 27 × 17,2 mm besonders kompakt, wiegt nur 26,3 g und hat einen geringen Energieverbrauch von 0,32 W.

Präzise Leiterplatten-Diagnose im 1-mA-Bereich
Die P3 zeichnet sich durch ihre exakte Leiterplattenanalyse aus und ermöglicht die schnelle Erkennung von Mikrofehlern. Mit der Kamera lassen sich Leckströme im Bereich von 1 mA erkennen, was die Identifikation von problematischen Bauteilen erleichtert ohne aufwendige Prüfungen durchzuführen. Das Makroobjektiv mit manuellem Fokus erlaubt eine präzise Anpassung des Bildes und die 4,3-mm-Brennweite unterstützt Nahaufnahmen. Dadurch ist die P3 ein unverzichtbares Werkzeug für Servicezentren, Elektronikingenieure und Techniker.

Ein Wärmebild, das mehr Details offenbart
Die X³IR?-Technologie verbessert die Bildauflösung auf 512 × 384 Pixel, was klare Thermogramme und einfachere Ergebnisinterpretationen ermöglicht. Der Razor X?-Algorithmus garantiert ultraklare Bilder. Mit einer Bildwiederholrate von 25 Hz erhältst du eine flüssige Vorschau, während du die Kamera bewegst. Der 15-fache Digitalzoom lässt dich bestimmte Bereiche des Bildes genau inspizieren. Die THERMAL MASTER P3 bietet 12 Farbpaletten, darunter \"White Hot\", \"Black Hot\", \"Iron Red\" und \"Red Hot\" sowie 8 weitere Optionen. Dies ermöglicht dir, die Bilddarstellung optimal an bestimmte Aufgaben oder persönliche Präferenzen anzupassen.

Großer Messbereich für anspruchsvolle Aufgaben
Mit einem Messbereich von -20 °C bis 600 °C ist die THERMAL MASTER P3 für die Elektronikdiagnose sowie Anlageninspektionen ausgerüstet. Eine Genauigkeit von ±2 °C oder ±2 % des Messwerts sorgt für verlässliche Ergebnisse. Die Kamera bietet Temperaturalarme für hohe und niedrige Werte. Mit der Isothermenfunktion kannst du spezifische Temperaturbereiche farblich hervorheben und die Analyse beschleunigen. Das robuste Gehäuse aus einer Luftfahrtlegierung ist langlebig und zugleich leicht.

Intelligente Messung und komfortable Datenanalyse
Der P3 bietet vielseitige Messwerkzeuge, die die Analyse unterstützen. Du kannst 3-Punkt-, 3-Linien-, 3-Rechteck- und 3-Kreis-Messungen durchführen. Obendrein gibt es die automatische Verfolgung von Mittel-, Höchst- und Mindesttemperaturen. Die IQ+ Precision Temp-Technologie sorgt für stabile, genaue Messergebnisse und bietet nach jeder Aufnahme kostenlose professionelle Offline-Datenanalyse zur Dokumentation und Berichterstellung.

Temp Master App und Unterstützung für mehrere Geräte
Kompatibel mit der Temp Master App, verfügbar bei Google Play und im App Store, lässt sich die Kamera nahtlos mit einem iPhone (8–16), Android-Smartphones (ab 7.0) und iPads nutzen. Auch eine PC-Software ist erhältlich, um auf einem größeren Bildschirm zu arbeiten. Unterstützt werden 12 Sprachen sowie Foto- und Videoaufnahmen, inklusive IR- und PIP-Modus (Bild-in-Bild).

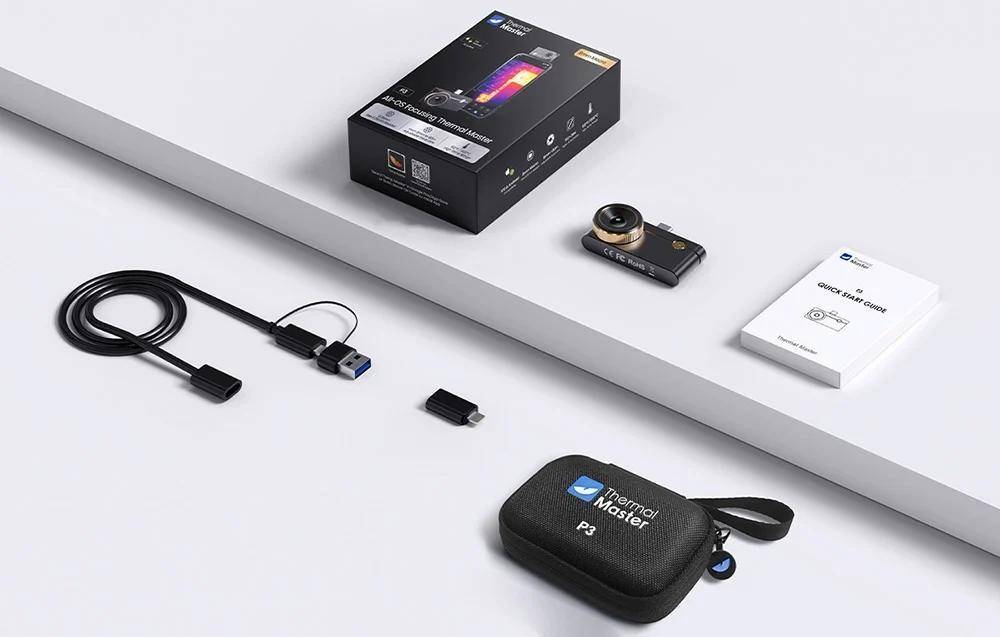

Lieferumfang

Wärmebildkamera
Tragetasche
USB-C-auf-Lightning-Adapter
Verlängerungskabel (50 cm)
Bedienungsanleitung

Technische Daten
HerstellerTHERMAL MASTERModellP3DetektorVOx 256 × 192 Pixel (12 µm)X³IR?-Auflösung512 × 384 PixelTemperaturmessbereichVon -20 °C bis 600 °CTemperaturmessgenauigkeit±2 °C oder ±2 % des MesswertsBrennweite4,3 mmFokussiermodusMakroobjektiv mit manuellem FokusPrüfung von LeiterplattenErkennung von Leiterplatten-Leckstrom bei 1 mAAnwendungsszenarienPrüfung von Leiterplatten, Elektronik, Industrie, HLK, Haustechnik und AutomobiltechnikKompatibilitätAnschluss an iPhone, iPad, Android-Smartphones und ComputerUnterstützte SystemeiPhone 8–16 / Android 7.0 und höherDigitalzoom15×Bildwiederholrate25 HzThermische Empfindlichkeit (NETD)<35 mK bei 25 °CThermal CoreThermal Master Hochsensibler SensorRazor X?Algorithmus für ultraklares BildIQ+ Precision TempAlgorithmus zur dynamischen Temperaturdriftkompensation mit intelligenter UmgebungstemperaturmessungTemperaturmessung3 Punkte / 3 Linien / 3 Rechtecke / 3 Kreise, automatische Verfolgung von Mittel-, Höchst- und MindesttemperaturenHoch-/Tief-TemperaturalarmUnterstütztIsothermeHervorhebung des ausgewählten Temperaturbereichs durch eine bestimmte FarbeFoto- und VideoaufzeichnungUnterstütztKostenlose professionelle DatenanalyseOffline-Analyse nach der Aufnahme eines FotosBildmodusIR (Standard), PIP (Bild-in-Bild)Farbpaletten12 Paletten (White Hot, Black Hot, Iron Red, Red Hot und 8 weitere)Korrektur der MessparameterAnpassung des Emissionsgrades, Entfernungskorrektur und Einstellung der UmgebungstemperaturName der AppTemp MasterApp-DownloadGoogle Play / App StorePC-SoftwareVerfügbar unter www.thermalmaster.comGeschätzte Laufzeit300 bis 480 Minuten (z. B. Samsung Galaxy S23+ mit einem 4700-mAh-Akku, ca. 367 Minuten Laufzeit)Leistungsaufnahme0,32 WSichtfeld (FOV)40° × 30,2°Abmessungen59 × 27 × 17,2 mmGewicht26,3 gGehäusematerialLegierung in LuftfahrtqualitätBetriebstemperatur-20 °C bis 55 °CLagertemperaturVon -20 °C bis 60 °CUnterstützte Sprachen12 SprachenAnschlussRagt 2 mm hervor, kompatibel mit den meisten Handyhüllen
