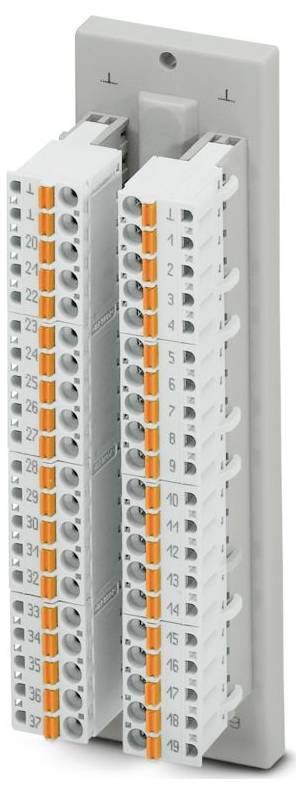

Übergabemodul Phoenix Contact 2903069 DFLK-D37 SUB/F/FKCT Inhalt: 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Übergabemodul
Gesamtpolzahl
37
Anschluss
D-Sub-Buchsenleiste
Push-In-Federkraftanschluss
Befestigungs-Art
Hinterwandmontage
AWG
24 - 12
Datenblatt (PDF)
Anzahl
Gesamt
109,64 €
zzgl. MwSt.
6,40 €
Nur noch 10 Stück verfügbar
Sie haben bereits das beste Angebot für Ihre Menge.
Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.
Technische Daten
- Produktfamilie: VARIOFACE
- Polzahl: 40
- Anschlussart: Push-in-Federanschluss
- Schraubengewinde: UNC 4-40
- Leiterquerschnitt flexibel: 0,2 mm² ... 2,5 mm²;0,25 mm² ... 2,5 mm² (Aderendhülse ohne Kunststoffhülse);0,25 mm² ... 2,5 mm² (Aderendhülse mit Kunststoffhülse)
- Leiterquerschnitt starr: 0,2 mm² ... 2,5 mm²
- Leiterquerschnitt AWG: 24 ... 12
- Breite: 38 mm
- Höhe: 128,4 mm
- Tiefe: 46 mm
- Farbe: grau (RAL 7042)
- Umgebungsbedingungen: Umgebungsbedingungen
- Umgebungstemperatur (Betrieb): -20 °C ... 50 °C
- Umgebungstemperatur (Lagerung/Transport): -20 °C ... 70 °C
- Höhenlage: ≤ 2000 m
- Normen/Bestimmungen: EN IEC 60664-1
- Montageart: Hinterwandmontage
- Überspannungskategorie: II
- Verschmutzungsgrad: 2
- Abisolierlänge: 10 mm
- Luft- und Kriechstrecken: Luft- und Kriechstrecken
- Einbaulage: beliebig
- Hinweis zum Betrieb: Für den bestimmungsgemäßen Gebrauch sind die Vorgaben der Installationsrichtlinie (siehe Downloads) einzuhalten. Bei Anwendungen oder Einsatz mit Fremdprodukten, müssen zusätzlich die Vorgaben, Sicherheits- und Warnhinweise des jeweiligen Fremdherstellers erfüllt werden.
- Rastermaß: 5 mm
- Anschluss gemäß Norm: IEC 60807-2
- Zertifikat: UKCA-konform
- Artikelabmessungen: Artikelabmessungen
- Isolierung: Funktionsisolierung
- UKCA: UKCA
- Bemessungsisolationsspannung: 125 V
- Bemessungsstoßspannung: 1,2 kV (1,2 / 50 μs)
- Schutzart (Einbauort): ≥ IP54
- Leiterquerschnitt flexibel (2 Leiter gleichen Querschnitts): 0,5 mm² ... 1,5 mm² (TWIN-Aderendhülse mit Kunststoffhülse)
- Statusanzeige vorhanden: nein
- Anzahl der Anschlüsse: 1
- Isolationseigenschaften: Luft- und Kriechstrecken: Isolationseigenschaften: Luft- und Kriechstrecken
- Isolierstofftyp Gehäuse: Polyamid PA unverstärkt
- Steckzyklen: > 500
- Betriebsspannung (AC): ≤ 30 V AC
- Betriebsspannung (DC): ≤ 60 V DC
- Strom (je Zweig): ≤ 2,5 A
- Strom (Summenstrom): ≤ 50 A (50 °C)
- Anschluss 1 (Steuerungsebene): Anschluss 1 (Steuerungsebene)
- Anschluss 2 (Feldebene): Anschluss 2 (Feldebene)
- Schutzart (Modul): IP20
- Produkt-Art
Übergabemodul
- Gesamtpolzahl
37
- Anschluss
D-Sub-Buchsenleiste
Push-In-Federkraftanschluss
- Befestigungs-Art
Hinterwandmontage
24 - 12
- Abm.
(L x B x H) 46 x 38 x 128.4 mm
- Inhalt
1 St.
- Polzahl
37
- Breite
38 mm
- Höhe
128.4 mm
- Länge
46 mm
- Querschnitt flexibel (max.)
2.5 mm²
- Querschnitt starr (max.)
2.5 mm²
- Querschnitt flexibel (min.)
0.2 mm²
- Querschnitt starr (min.)
0.2 mm²
- Tiefe
46 mm
- Bemessungsstrom
2.5 A
- Bemessungsspannung
30 V
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 3579682 Übergabemodul Phoenix Contact 2903069 DFLK-D37 SUB/F/FKCT Inhalt: 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3579682 Übergabemodul Phoenix Contact 2903069 DFLK-D37 SUB/F/FKCT Inhalt: 1 St.
Beschreibung
VARIOFACE-Durchführungsmodul, Anschluss 1: D-SUB-Buchsenleiste 1x 37-polig, Anschluss 2: Push-in-Federanschluss 40-polig
Lieferumfang
- Geliefert wird: Phoenix Contact Übergabemodul DFLK-D37 SUB/F/FKCT, Verpackungseinheit: 1 Stk., EAN: 4046356709477
