Überlastrelais 1 Schließer, 1 Öffner Siemens 3RB3016-1NB0 1 St. kaufen

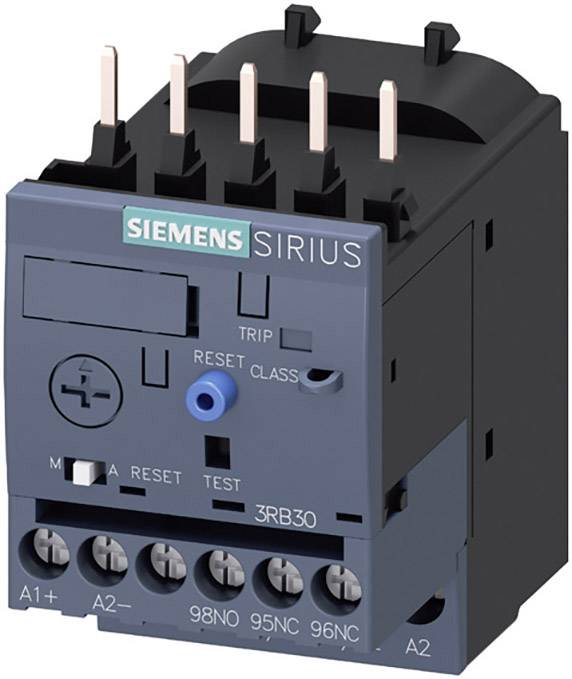

Ein Siemens SIRIUS Überlastrelais-Modul mit Reset- und Testknopf. Verbindungen und Einstellungen sind auf der Vorderseite sichtbar.

Abbildung ähnlich

Ein geöffneter Schaltschrank zeigt zahlreiche elektronische Komponenten und Verkabelungen, geordnet in mehreren Ebenen für industrielle Steuerung.

'Installationsschema eines elektronischen Überlastrelais. Komponenten nummeriert: 1) Träger, 2) Überlastrelais, 3) Zubehör, 4) Abdeckung, 5) Reset, 6) Drucktaster.'

Schaltplan eines elektrischen Sicherheitsschalters mit Test- und Reset-Funktion, Anschlussklemmen 2/T1, 4/T2, 6/T3, 95 NC, 96 NC, 97 NO, 98 NO.

Technische Zeichnung eines Schaltgeräts mit detaillierten Maßangaben in Millimetern. Zeigt Vorder- und Seitenansicht.

Diagramm eines Siemens Sirius 3RB30 Überlastrelais. Zeigt Anschlüsse, Schalterpositionen und Steuerungselemente auf einer technischen Zeichnung.

1/6

Abbildung ähnlich

Produkt-Art

Überlastrelais

Funktionen

Überlast

Kontaktart

1 Schließer

1 Öffner

Typ

3RB3016-1NB0

Baugröße

S00

Datenblatt (PDF)

Lieferung Di., 20. Okt.

76 Stück

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Anzahl

Stück

Gesamt

62,56 €

zzgl. MwSt.

14 Tage Rückgaberecht inklusive

Sie haben bereits das beste Angebot für Ihre Menge.

Unser Angebot

Lieferung Do., 19. Nov.

Kostenfreier Versand

100,83 €

zzgl. MwSt.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

Überlastrelais 0,32-1,25A Motorschutz S00, Class 10, Schützanbau

Einzelaufstellung, Schraubanschluss, 0,32..1,25 A, 1, CLASS 10, Reset-Funktion automatisch: ja, Reset-Funktion Eingang: nein

Technische Daten

Befestigungsart: Schützanbau
Berührungsschutz gegen elektrischen Schlag: fingersicher
Polzahl: 3
Auslöseklasse: CLASS 10E

Produkt-Art: Überlastrelais

Typ: 3RB3016-1NB0

Baugröße: S00

Funktionen: Überlast

Besonderheiten: Auto/Hand-Umschalter

Betriebsspannung: 690 V/AC

Einstellbereich Strom (min.): 0.32 A

Einstellbereich Strom (max.): 1.25 A

Einstellbereich (Strom): 0.32 - 1.25 A

Kontaktart: 1 Schließer
1 Öffner

Anschluss: Schrauben

: IP20

Min. Temperatur: -25 °C

Max. Temperatur: +60 °C

Breite: 45 mm

Höhe: 79 mm

Abm.: (L x B x H) 73 x 45 x 79 mm

Inhalt: 1 St.

AWG max.: 12

AWG min.: 20

Nennstrom: 1.25 A

Länge: 73 mm

Querschnitt flexibel (min.): 0.5 mm²

Querschnitt starr (min.): 0.5 mm²

: Einzelaufstellung

: 1

: 1

: 0

: CLASS 10

: Schraubanschluss

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 1430762 Überlastrelais 1 Schließer, 1 Öffner Siemens 3RB3016-1NB0 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1430762 Überlastrelais 1 Schließer, 1 Öffner Siemens 3RB3016-1NB0 1 St.

Beschreibung

Überlastrelais 0,32...1,25 A elektronisch für Motorschutz Baugröße S00, CLASS 10E Schützanbau Hauptstromkreis: Schraub Hilfsstromkreis: Schraub Hand-Automatik-RESET Elektronisches Überlastrelais SIRIUS 3RB3 zum stromabhängigen Schutz von Verbrauchern mit Normal- und Schweranlauf gegen unzulässig hohe Erwärmung infolge von Überlast, Phasenunsymmetrie oder Phasenausfall.
Dank großer Stromeinstellbereiche und unterschiedlicher Auslösecharakteristiken werden mit nur wenigen Typen ganze Baureihen von Motoren abgedeckt. Weltweite Zulassungen (z.B.IEC und UL/CSA) und Anwendungen in explosionsgefährdeten Applikationen (ATEX) sind selbstverständlich.
Lieferbar mit verschiedenen Einstellbereichen des Überlastauslösers und mit verschiedenen Auslöseklassen. Sie sind mit Schraub- oder Federzuganschluss für einen schnellen, wartungsfreien und rüttelsicheren Anschluss, sowie für Einzelaufstellung erhältlich.
Das Zubehör passt durchgängig für alle Baugrößen S00 bis S3.
Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.
