Überlastrelais Siemens 3RU2146-4LB0 1 St. kaufen

Ein dreipoliger Siemens-Leistungsschalter mit Bedienelementen und Anschlussstellen, geeignet zur Steuerung elektrischer Lasten.

Abbildung ähnlich

Offener Schaltschrank mit mehreren Reihen von elektrischen Bauteilen und Kabeln, genutzt zur Steuerung und Verteilung elektrischer Energie.

Ein Schaltplan zeigt verschiedene elektrische Komponenten mit Nummerierung und Beschriftung. Enthält Reset-Mechanismen und Anschlusszubehör.

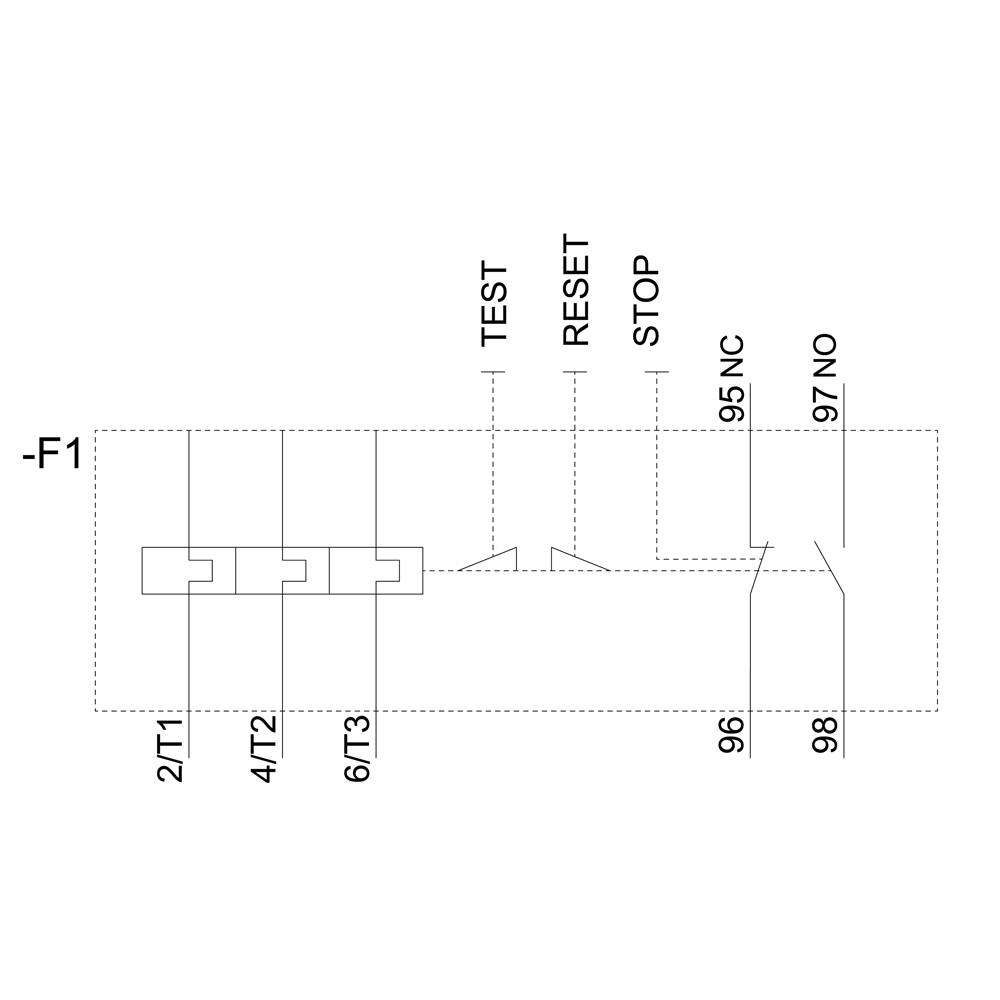

Schaltplan zeigt eine Relaisverdrahtung mit den Anschlüssen: 2/T1, 4/T2, 6/T3, TEST, RESET, STOP, 95 NC, 96, 97 NO, 98.

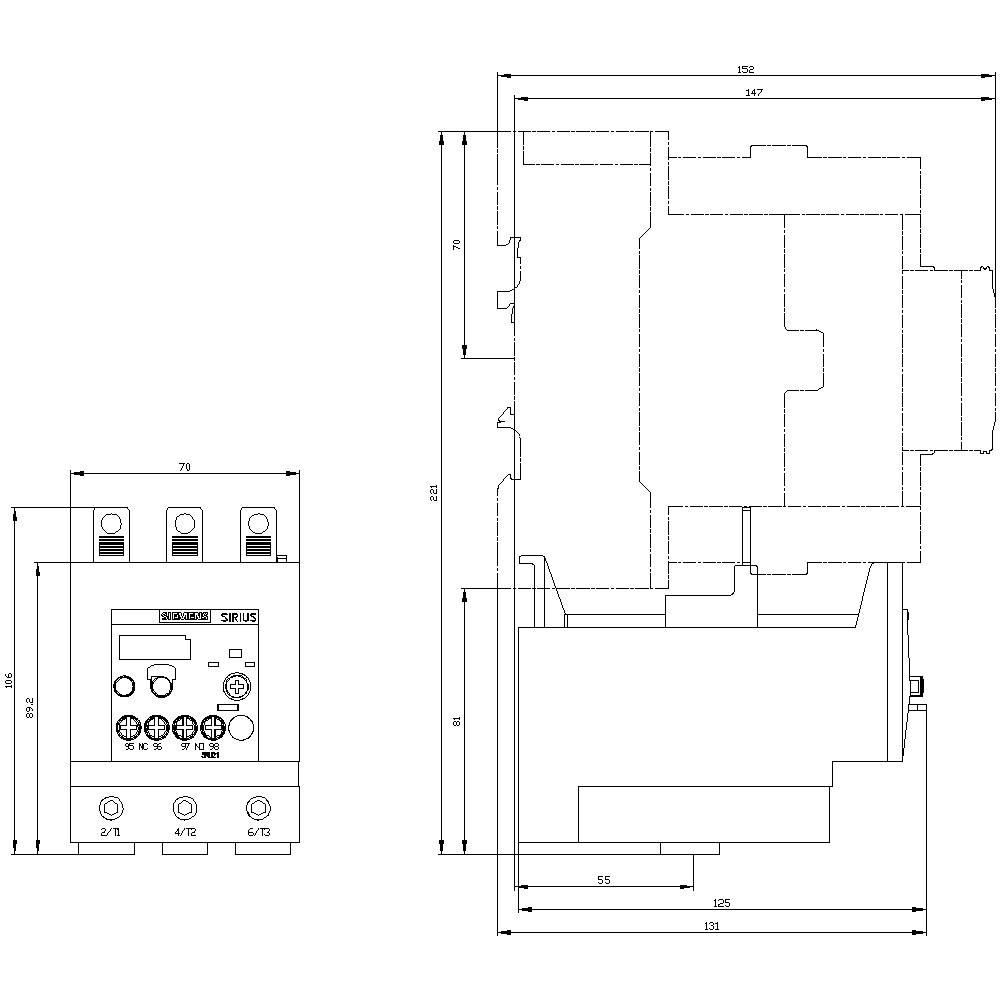

'Technische Zeichnung eines elektrischen Schützes mit Abmessungen. Vorder- und Seitenansicht, inklusive Schaltelektronik und Anschlussklemmen.'

1/5

Abbildung ähnlich

Produkt-Art

Überlastrelais

Funktionen

Überlast

Typ

3RU2146-4LB0

Baugröße

Besonderheiten

Auto/Hand-Umschalter

Datenblatt (PDF)

Lieferung Mi., 14. Okt.

1 Stück

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Anzahl

Stück

Gesamt

127,63 €

zzgl. MwSt.

Kostenfreier Versand

Nur noch 1 Stück verfügbar

14 Tage Rückgaberecht inklusive

Sie haben bereits das beste Angebot für Ihre Menge.

Unser Angebot

Lieferung Mi., 14. Okt.

Kostenfreier Versand

138,65 €

130,24 €

zzgl. MwSt.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Technische Daten

Sicherung gG: 6 A, flink: 10 A

Produkt-Art: Überlastrelais

Typ: 3RU2146-4LB0

Baugröße: S3

Funktionen: Überlast

Besonderheiten: Auto/Hand-Umschalter

Betriebsspannung: 690 V

Einstellbereich Strom (min.): 70 A

Einstellbereich Strom (max.): 90 A

Einstellbereich (Strom): 70 - 90 A

Anschluss: Schrauben

: IP20

Min. Temperatur: -40 °C

Max. Temperatur: +70 °C

Breite: 70 mm

Höhe: 105 mm

Tiefe: 125 mm

Abm.: (B x H x T) 70 x 105 x 125 mm

Inhalt: 1 St.

AWG max.: 1

AWG min.: 10

Nennstrom: 90 A

Querschnitt flexibel (max.): 50 mm²

Querschnitt flexibel (min.): 2.5 mm²

: Direktanbau

: 1

: 1

: 0

: CLASS 10

: Schraubanschluss

: 1000 V

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 1745438 Überlastrelais Siemens 3RU2146-4LB0 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1745438 Überlastrelais Siemens 3RU2146-4LB0 1 St.

Beschreibung

Überlastrelais 70...90 A thermisch für Motorschutz Baugröße S3, CLASS 10 Schützanbau Hauptstromkreis: Schraub Hilfsstromkreis: Schraub Hand-Automatik-RESET Thermisches Überlastrelais SIRIUS 3RU2 zum stromabhängigen Schutz von Verbrauchern mit Normalanlauf gegen unzulässig hohe Erwärmung infolge von Überlast oder Phasenausfall.
Diese Baureihe ist besonders flexibel und kostengünstig. Weltweite Zulassungen (z.B. IEC und UL/CSA) und Anwendungen in explosionsgefährdeten Applikationen (ATEX bzw. IEC Ex) sind selbstverständlich.
Lieferbar mit verschiedenen Einstellbereichen des Überlastauslösers. Sie sind mit Schraub- oder Federzuganschluss für einen schnellen, wartungsfreien und rüttelsicheren Anschluss, sowie für Einzelaufstellung erhältlich.
Das Zubehör passt durchgängig für alle Baugrößen S00 bis S3.
Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.
