Überwachungsrelais 160 - 690 V/AC 1 Wechsler, 1 Wechsler Siemens 3UG4615-1CR20 1 St. kaufen

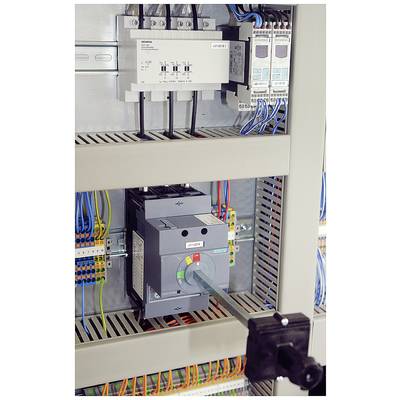

Ein geöffneter Schaltschrank zeigt verschiedene elektrische Komponenten, u.a. einen Hauptschalter mit grünem Aktivierungsknopf.

Anwendungsbild

Technische Zeichnung eines elektronischen Geräts mit Abmessungen. Links: Frontansicht mit Steuerelementen und Anschlüssen, rechts: Seitenansicht mit Gehäusegröße.

1/2

Anwendungsbild

Produkt-Art

Überwachungsrelais

Funktionen

Phasenfolge

Phasenausfall

Asymmetrie

Unterspannung

Überspannung

Betriebsspannung max.

690 V/AC

Kontaktart

1 Wechsler

Typ

3UG4615-1CR20

Datenblatt (PDF)

1 Stück

Ihr Bedarf geht darüber hinaus?

Verkauf und Versand:

Conrad Electronic AGB

Anzahl

Stück

Gesamt (189,07 € / Stück)

€

nur 29,90 €

Nur noch 1 Stück verfügbar

Sie haben bereits das beste Angebot für Ihre Menge.

Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.

Rechtliche Bedenken melden

Highlights & Details

Digitales Überwachungsrelais für dreiphasige Netzspannung

Schraubanschluss, Mit abnehmbaren Klemmen: ja, AC, 160..690 V, 0 V, Funktion Phasenfolgeüberwachung: ja, Funktion Phasenausfallerkennung: ja, Funktion Unterspannungserkennung: ja, Funktion Überspannungserkennung: ja, Funktion Asymmetrieerkennung: ja, 0 s, 0,1 s, 20 s, 2, 22,5 mm, 92 mm, 91 mm

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen) - Klicken Sie hier.

Technische Daten

Befestigungsart: Schnappbefestigung

Produkt-Art: Überwachungsrelais

Typ: 3UG4615-1CR20

Funktionen: Phasenfolge
Phasenausfall
Asymmetrie
Unterspannung
Überspannung

Betriebsspannung: 690 V/AC

Betriebsspannung min.: 160 V/AC

Betriebsspannung max.: 690 V/AC

Betriebsspannungsbereich: 160 - 690 V/AC

Einstellbereich Strom (min.): 1 A

Einstellbereich Strom (max.): 3 A

Einstellbereich (Strom): 1 - 3 A

Kontaktart: 1 Wechsler
1 Wechsler

Elektrische Lebensdauer: 100000

Mechanische Lebensdauer: 1.0E7

Anschluss: Schrauben

: IP20

Min. Temperatur: -25 °C

Max. Temperatur: +60 °C

Breite: 22.5 mm

Höhe: 92 mm

Tiefe: 91 mm

Abm.: (L x B x H) 86 x 22.5 x 92 mm

Inhalt: 1 St.

Länge: 86 mm

: 22.5

: 92 mm

: 91 mm

: TRUE

: TRUE

: TRUE

: TRUE

: TRUE

: TRUE

: Schraubanschluss

: 20 s

: 0.1 s

: AC

: 0

: 0

: 2

Dokumente & Downloads

Datenblatt

Datenblatt 502500 Überwachungsrelais 160 - 690 V/AC 1 Wechsler, 1 Wechsler Siemens 3UG4615-1CR20 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 502500 Überwachungsrelais 160 - 690 V/AC 1 Wechsler, 1 Wechsler Siemens 3UG4615-1CR20 1 St.

Beschreibung

!!! Auslaufprodukt !!! Der präferierte Nachfolger ist 3UG5616-1CR20 PH.FOL. PH.AUSF.3X160-690V SCHR Digitales Überwachungsrelais für 3-phasige Netzspannung zuschaltbare Phasenfolge Phasenausfall 3 x 160 bis 690 V AC 50 bis 60Hz Unter- und Überspg. 160-690V Hysterese 1-20 V je 0-20 s für Umin und Umax 1 W für Umin 1 W für Umax Schraubanschluss Digital einstellbares Netzüberwachungsrelais SIRIUS 3UG4 für die Überwachung von Phasenfolge, -ausfall und -asymmetrie sowie Unter- und Überspannung, z. B. bei instabilen Netzen oder ortsveränderlichen Anlagen wie Klimakompressoren, Kühlcontainern, Baustellenkompressoren oder Kränen.
Weltweiter Einsatz durch Weitspannungsversorgung und internationale Zertifikate. Das Relais ist variabel einstellbar auf Über-, Unterschreitung oder Fensterüberwachung. Verzögerungszeiten und RESET-Verhalten sind frei parametrierbar. Weniger Platzbedarf im Schaltschrank dank einer schmalen Baubreite. Verlässliche Diagnose durch Anzeige von Istwert und Netzfehlerart. Alle Ausführungen mit abnehmbaren Anschlussklemmen.
Neben Schraubanschlusstechnik stehen die Geräte auch durchgängig mit Federzuganschluss für einen schnellen, wartungsfreien und rüttelsicheren Anschluss zur Verfügung. Sie sind außerdem in verschiedenen Spannungen erhältlich, wahlweise mit IO-Link bzw. mit automatischer Drehrichtungskorrektur.
Das umfassende Zubehör, wie z.B. Gerätekennzeichnungsschilder, Einstecklaschen und Abdeckkappen ist einheitlich für alle Relais.
SIRIUS Relais - ein Programm für alle Fälle.
