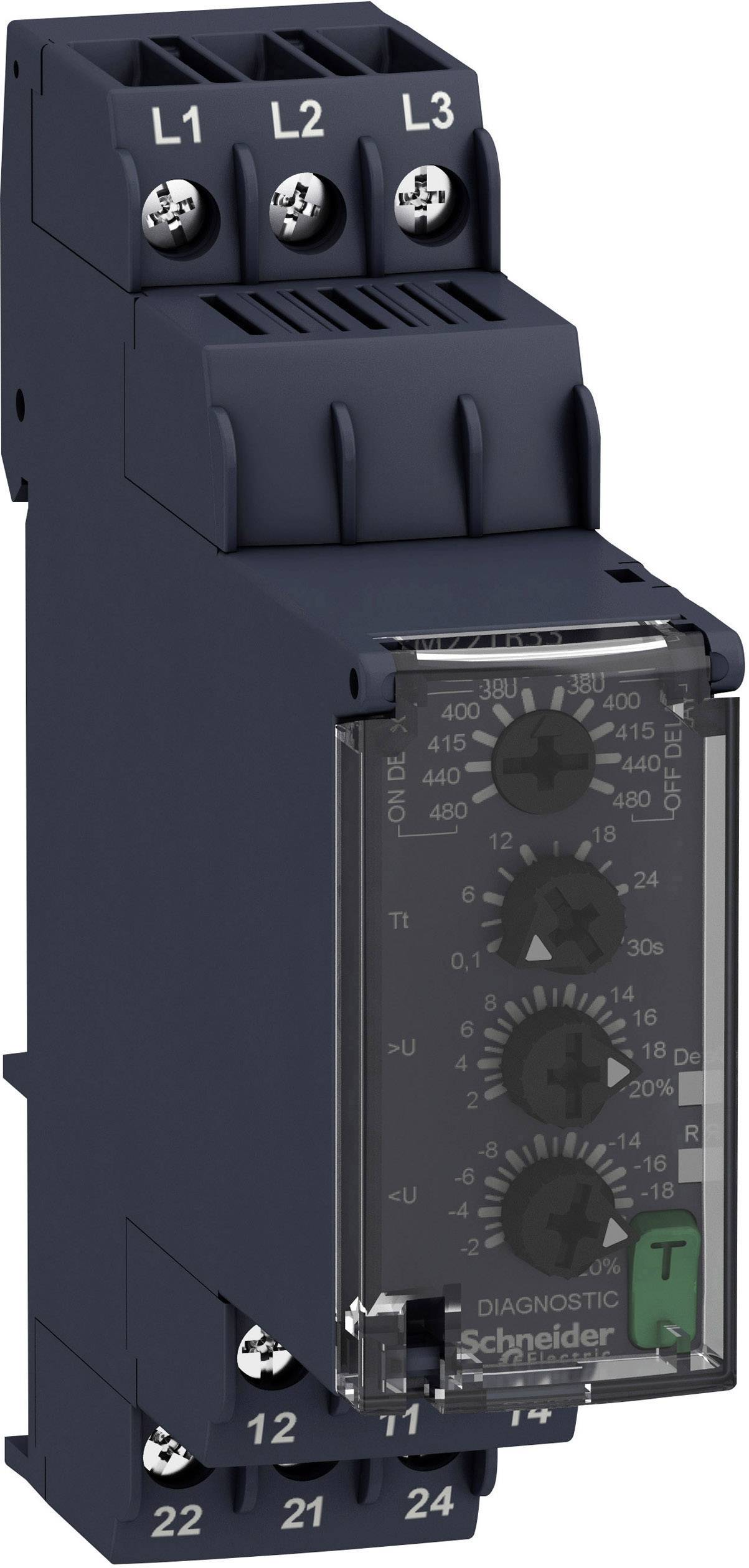

Überwachungsrelais 380, 380 - 480, 480 V/DC, V/AC 2 Wechsler Schneider Electric RM22TR33 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Überwachungsrelais
Funktionen
3-Phasen-Netzüberwachung
Drehstromnetz
Netzüberwachung
Ohne Neutralleiteranschluss
Phasenfolge
Phasenausfall
Phasenüberwachung
Rückfallverzögerung
Spannung
Unter- und Überspannung
Betriebsspannung max.
480 V/DC
480 V/AC
Kontaktart
2 Wechsler
Schaltspannung (max.)
250 V/AC
Sie haben bereits das beste Angebot für Ihre Menge.
Unser Angebot
Highlights & Details
Überwachungsrelais Serie RM
- Schraubanschluss, Mit abnehmbaren Klemmen: nein, AC, 380..480 V, Funktion Phasenfolgeüberwachung: ja, Funktion Phasenausfallerkennung: ja, Funktion Unterspannungserkennung: ja, Funktion Überspannungserkennung: ja, Funktion Asymmetrieerkennung: nein, 304..576 V, 0,1 s, 30 s, 2, 22,5 mm, 90 mm, 73 mm
Technische Daten
- Ausführung des elektrischen Anschlusses: SchraubanschlussMit abnehmbaren Klemmen: neinSpannungsart der Versorgungsspannung: ACVersorgungsspannung bei AC 50 Hz: 380..480 VVersorgungsspannung bei AC 60 Hz: 380..480 VFunktion Phasenfolgeüberwachung: jaFunktion Phasenausfallerkennung: jaFunktion Unterspannungserkennung: jaFunktion Überspannungserkennung: jaFunktion Asymmetrieerkennung: neinSpannungsmessbereich: 304..576 VMin. einstellbare Ansprechverzögerungszeit: 0,1 sMax. zulässige Ansprechverzögerungszeit: 30 sMin. einstellbare Rückfallverzögerungszeit: 0,1 sMax. zulässige Rückfallverzögerungszeit: 30 sAnzahl der Kontakte als Wechsler: 2Breite: 22,5 mmHöhe: 90 mmTiefe: 73 mmVerpackungseinheit: 1 StückMaße (cm): 100 × 88 × 31Bruttogewicht: 0,106 kg, Nettogewicht: 0,106 kgECLASS 7: Spannungsüberwachungsgerät (27371801)
- Produkt-Art
Überwachungsrelais
- Typ
RM22TR33
- Messbereich (min.)
304 V/AC
- Messbereich (max.)
576 V/AC
- Funktionen
3-Phasen-Netzüberwachung
Drehstromnetz
Netzüberwachung
Ohne Neutralleiteranschluss
Phasenfolge
Phasenausfall
Phasenüberwachung
Rückfallverzögerung
Spannung
Unter- und Überspannung
- Besonderheiten
mit LED
mit Gehäuse
- Betriebsspannung min.
380 V/DC
380 V/AC
- Betriebsspannung max.
480 V/DC
480 V/AC
- Betriebsspannungsbereich
380, 380 - 480, 480 V/DC, V/AC
- Einschaltdauer
100 %
- Kontaktart
2 Wechsler
2000 VA
- Kontaktmaterial
Cadmiumfrei (Ag-Leg.)
- Schaltspannung (max.)
250 V/AC
- Schaltstrom (max.)
8 A
- Max. Schaltleistung
2000 VA
- Elektrische Lebensdauer
100000 Zyklen
- Mechanische Lebensdauer
10000000 Zyklen
- Anschluss
Schraubklemme
Gehäuse: IP40/Anschluss: IP20
IP50 (Front)
- Min. Temperatur
-20 °C
- Max. Temperatur
+60 °C
- Breite
22.5 mm
- Höhe
90 mm
- Tiefe
79.5 mm
- Abm.
(B x H x T) 22.5 x 90 x 79.5 mm
- Inhalt
1 St.
- Gewicht
0.0990 kg
22.5
90 mm
73 mm
FALSE
Schraubanschluss
0
0
2
Dokumente & Downloads
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 1667457 Überwachungsrelais 380, 380 - 480, 480 V/DC, V/AC 2 Wechsler Schneider Electric RM22TR33 1 St.
Beschreibung
Überwachungsrelais
Funktionen: Überwachung und Schutz von Phasenfolge
Phasenausfall und Über- und Unterspannung (2-20%) für 3-phasige Systeme
2 x Wechsler
Versorgungsspannung aus dem Messkreis: 304…576 V AC
Maße: 22,5 x 90 x 72 mm
Montage: Tragschiene DIN 35
Schraubklemmen
Das Phasenüberwachungsrelais RM22TR33 von Schneider Electric für 3-phasige Systeme überwacht Phasenfolge, Phasenausfall und Über- und Unterspannung (2-20%) ihres Systems. Als Alarmausgang steht Ihnen 2 x Wechslerkontakt zur Verfügung. Das Phasenüberwachungsrelais RM22TR33 mit einer Versorgungsspannung aus dem Messkreis: 304…576 V AC ist für eine einfache Tragschienen-Montage DIN 35 vorgesehen und kann schnell über die Schraubklemmen verdrahtet werden.
Ausführung
- Ausstattung: AC, 380..480 V, 380..480 V, ja, ja, 304..576 V
