Uni-T MSO3034HD Digital-Oszilloskop 350 MHz 2.5 GSa/s 500 Mpts 12 Bit 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
Menge (Stück)
Ersparnis
Verpackungspreis (zzgl. MwSt.)
1
-
2.545,38 €
3
2% = 62,04 €
2.483,34 €
5
3% = 82,72 €
2.462,66 €
10
4% = 103,40 €
2.441,98 €
Mengenrabatte variieren je nach Verkäufer
Sie sparen 0,00 €
Anzahl
Gesamt (2.545,38 € / Stück)
2.545,38 €
zzgl. MwSt.
Kostenfreier Versand
Nur noch 5 Stück verfügbar
14 Tage Rückgaberecht inklusive (30 Tage mit)
Highlights & Details
UNI-T 12bit Hochauflösendes Oszilloskop MSO3034HD
- Bandbreite: 350 MHz
- Analoge Kanäle: 4
- Digitale Kanäle: 16
- Vertikale Auflösung: 12 Bit
- Echtzeit-Abtastrate: 2,5 GSa/s
- Maximale Speichertiefe: 500 Mpts
- Waveform-Erfassungsrate: 500.000 wfms/s (Sequenzmodus: bis zu 1.500.000 wfms/s)
Technische Daten
- 9-in-1-Funktionsintegration: Oszilloskop, Logik-Analysator, Generator (Option), Spektrum-Analysator, Digital-Voltmeter, Frequenzzähler, Protokoll-Analysator, Bode-Plot-Analysator (Option), Power-Analysator (Option)
- Ultra Phosphor 3.0 Technologie
- Produkt-Art
Digital-Oszilloskop
- Bandbreite
350 MHz
- Samplingrate/Kanal
2.5 GSa/s
- Anzeige
10,1 Zoll kapazitiver Multitouch-Bildschirm
- Auflösung
12 Bit
- Bildschirm-Größe
10,1 Zoll
- Anzahl analoge Eingänge max.
4
Werksstandard (ohne Zertifikat)
- Eingangsimpedanz
1 MΩ
- Eingangskopplung
DC, AC, GND
- Eingangsspannung
400 V
- Spannungs-Versorgung (Details)
100 - 240 V/50 - 60 Hz
- Abm.
(L x B x H) 106 x 364 x 209 mm
- Gewicht
3.83 kg
- Anzahl digitale Eingänge max.
16
- Display
1280 x 800 Pixel
- Breite
364 mm
- Höhe
209 mm
- Länge
106 mm
- Schnittstellen
USB-Host
USB-Device
LAN
HDMI
- Speichertiefe/Kanal
500 Mpts
- Typ
MSO3034HD
Dokumente & Downloads
Datenblatt
Datenblatt 3532334 Uni-T MSO3034HD Digital-Oszilloskop 350 MHz 2.5 GSa/s 500 Mpts 12 Bit 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3532334 Uni-T MSO3034HD Digital-Oszilloskop 350 MHz 2.5 GSa/s 500 Mpts 12 Bit 1 St.
Beschreibung

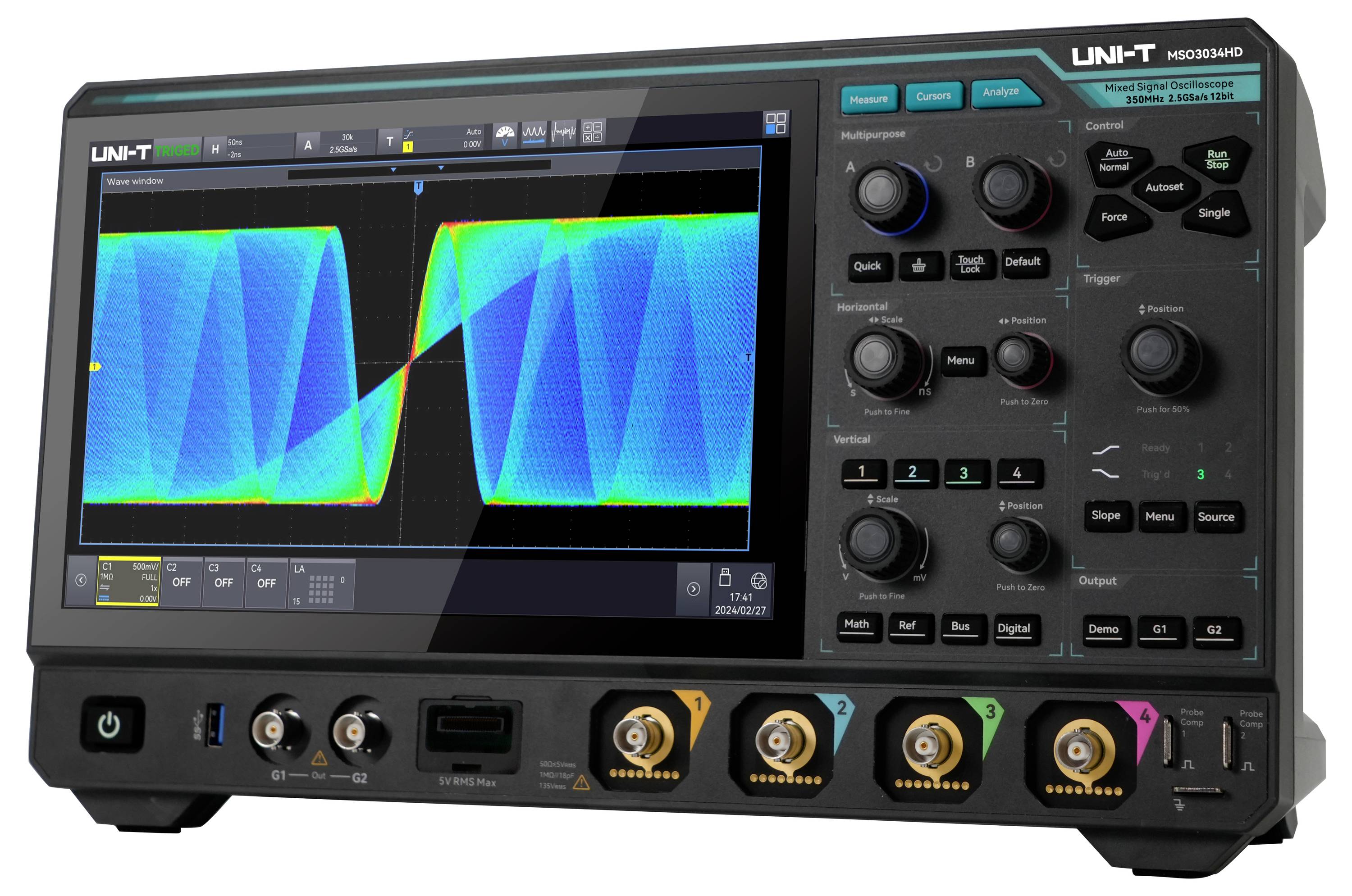

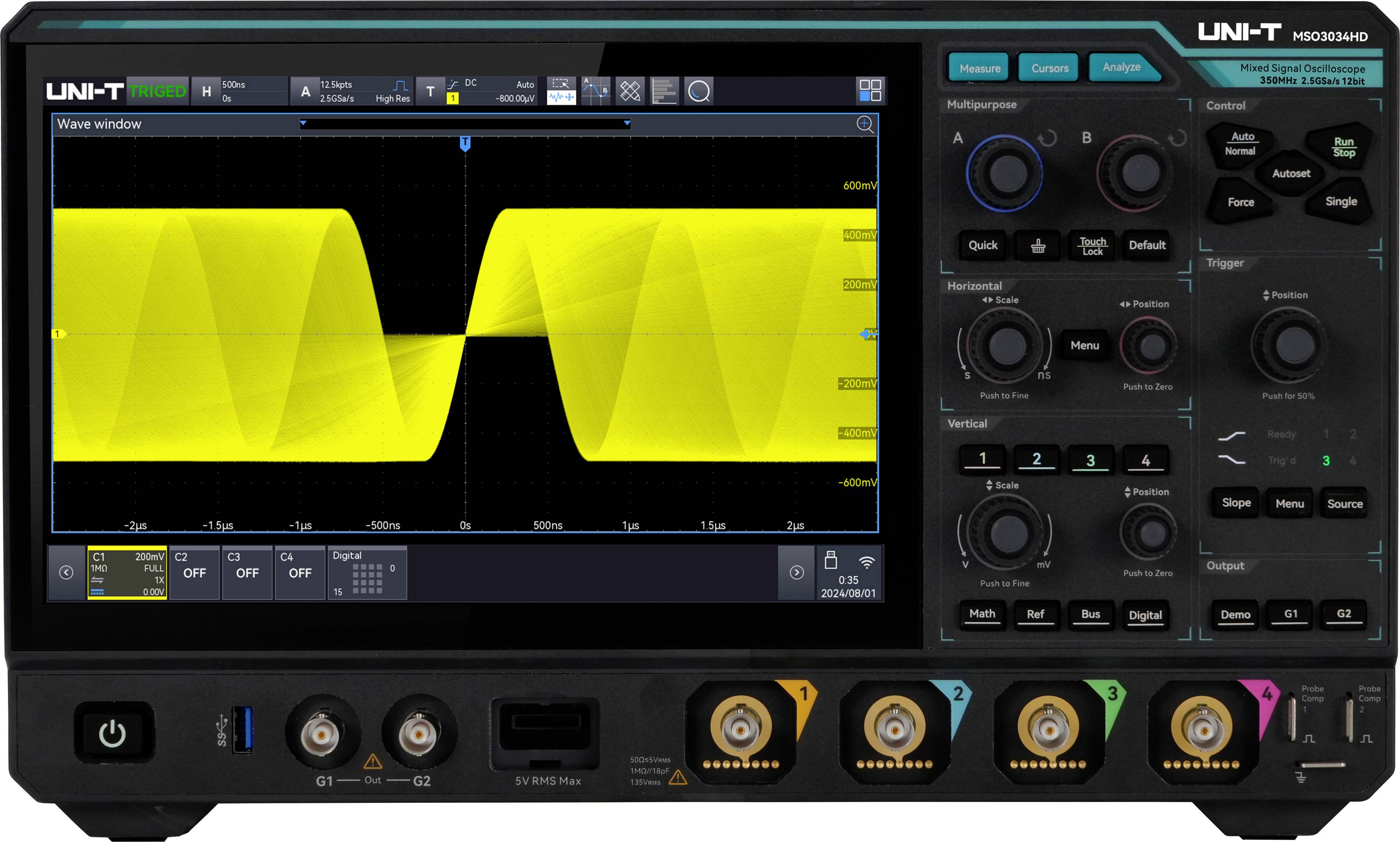

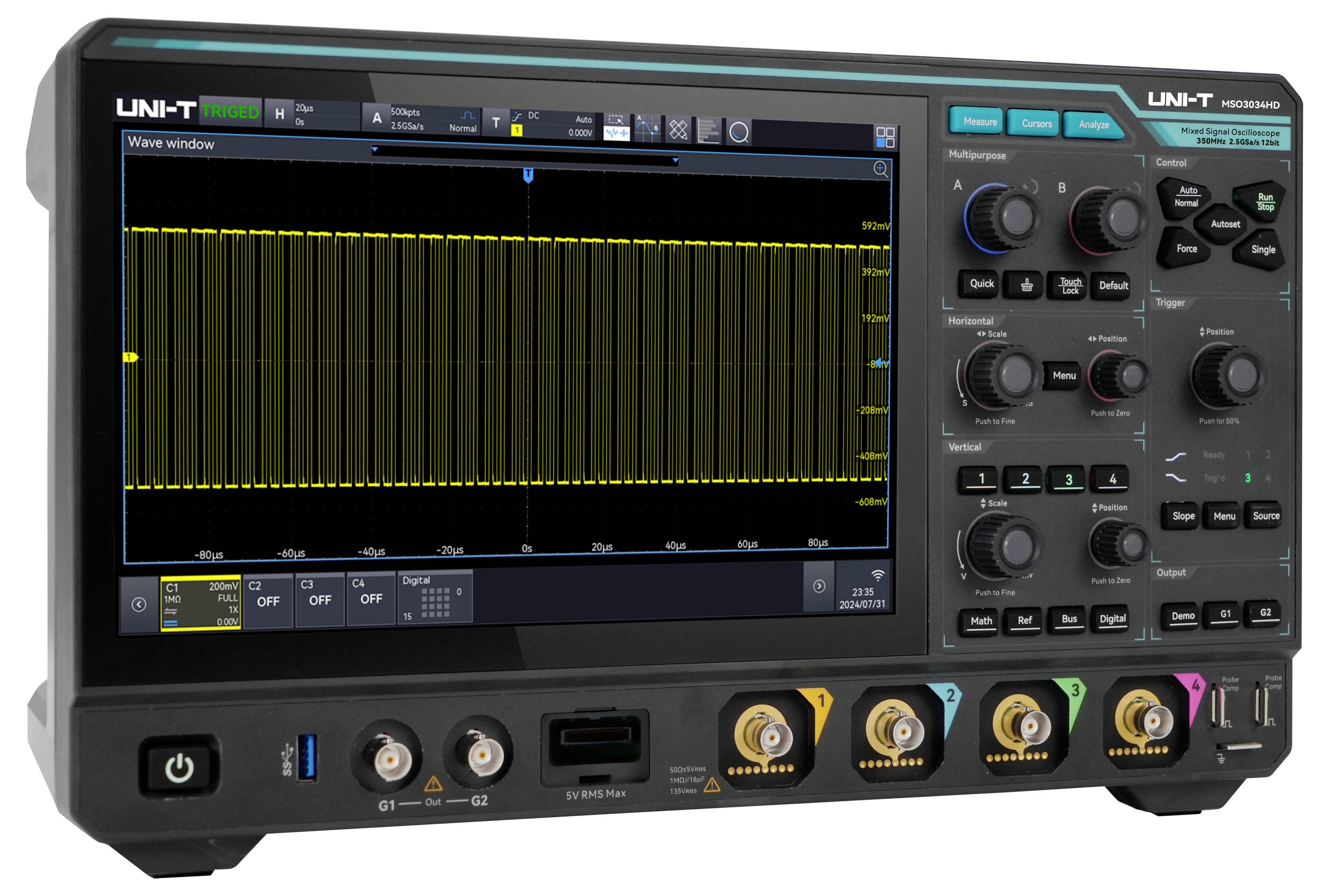

Das MSO3034HD ist ein leistungsstarkes Hochauflösungs-Oszilloskop mit bis zu 350 MHz Bandbreite, 2,5 GSa/s Abtastrate, 4 analogen und 16 digitalen Kanälen sowie einer Speichertiefe von bis zu 500 Mpts. Dank der exklusiven UltraPhosphor 3.0-Technologie erreicht es eine Waveform-Erfassungsrate von bis zu 1.500.000 wfms/s mit 256 Graustufen. Es bietet ein innovatives digitales Triggersystem mit hoher Empfindlichkeit und niedrigem Jitter sowie zahlreiche Analysefunktionen wie Spektrumanalyse, Leistungsanalyse, ERES, Histogramm, Maskentest, Waveform-Aufzeichnung, Protokollanalyse und mehr. Der 10,1-Zoll kapazitive Touchscreen mit Multi-Gestensteuerung in Kombination mit praktischen Schnellwahltasten sorgt für eine besonders intuitive Bedienung und ein optimiertes Nutzererlebnis.
Ausführung
- 16-Bit-Hochauflösung: Kombiniert 12-Bit-ADC mit 4-Bit-ERES-Technologie für eine effektive 16-Bit-Auflösung, wodurch feine Signalstrukturen präzise dargestellt und Störungen effektiv unterdrückt werden.
- Ultra Phosphor 3.0: Ermöglicht eine Wellenform-Erfassungsrate von bis zu 1.500.000 wfms/s im Sequenzmodus mit einer minimalen Totzeit von weniger als 1 μs, ideal zum Erfassen sporadischer Signalanomalien.
- Neun-in-Eins-Funktionalität: Integriert Oszilloskop, Logikanalysator, Funktions-/Arbiträr-Wellenformgenerator, Spektrumanalysator, Protokollanalysator, Leistungsanalysator, Bode-Plot-Analysator, hochpräzisen Frequenzzähler und digitales Voltmeter in einem Gerät.
- Umfangreiche Protokollanalyse: Unterstützt 12 gängige Protokolle, darunter UART, I²C, SPI, CAN, CAN-FD, LIN, FlexRay, SENT, I²S, MIL-STD-1553, ARINC 429 und Manchester, mit schneller Dekodierung von 200 M Daten in weniger als 1 Sekunde.
- Leistungsanalysefunktionen: Bietet umfassende Funktionen wie PSRR-Analyse, Closed-Loop-Kontrollantwortanalyse, Stromqualitätsbewertung, Stromharmonische und Einschaltstromanalyse zur Bewertung und Optimierung der Systemstabilität und Energieeffizienz.
- Hardwarebeschleunigter Maskentest: Erfüllt den 6σ-Standard mit einer Testdauer von unter 1 Sekunde, wodurch die Signalqualität effizient validiert werden kann.
Lieferumfang
- 1x MSO3034HD (4CH, 350 MHz, 12 bit High Definition Oszilloskop)
- 1x Netzkabel
- 1x USB 3.0 Datenkabel, 1 m, USB A–B
- 2x Passiver Tastkopf UT-P06
- 1x BNC-BNC Durchgangskabel
- 1x BNC-Kabel mit Krokodilklemmen (rot/schwarz)
- 1x Antibeschlagmittel, 3 g
- 1x Kalibrierzertifikat
- 1x Sicherheitshinweise (mehrsprachig)
- 1x Schnellstartanleitung (Englisch)
Hinweise
Digitales Oszilloskop: Standard
Spektrumanalysator: Standard
Digitales Voltmeter: Standard
Hochpräziser Frequenzzähler: Standard
Protokollanalysator: Standard – RS232/422/485/UART, I²C, SPI
Protokollanalysator: Optional – MSO3000HD-CAN, MSO3000HD-CANFD, MSO3000HD-LIN, MSO3000HD-FLEX, MSO3000HD-SENT, MSO3000HD-AUDIO, MSO3000HD-MIL1553, MSO3000HD-ARINC429, MSO3000HD-MANCH
Logikanalysator: Optional – 16-Kanal (Hardware standard), nutzbar mit UT-M15 Logikanalysator-Tastkopf (Optional)
Funktions-/Arbiträrgenerator inkl. Bode-Plot-Analyse: Optional – MSO3000HD-AWG
Leistungsanalyse: Optional – MSO3000HD-PWR
Bandbreiten-Upgrade: Optional – MSO3000HD-BW3M5T5M
