Uni-T MSO3054HD Digital-Oszilloskop 500 MHz 2.5 GSa/s 500 Mpts 12 Bit 1 St. kaufen

Oszilloskop mit einer gelben Wellenform, die auf dem Bildschirm eine Signalanalyse zeigt. Bedienknöpfe und Tasten sind rechts sichtbar.

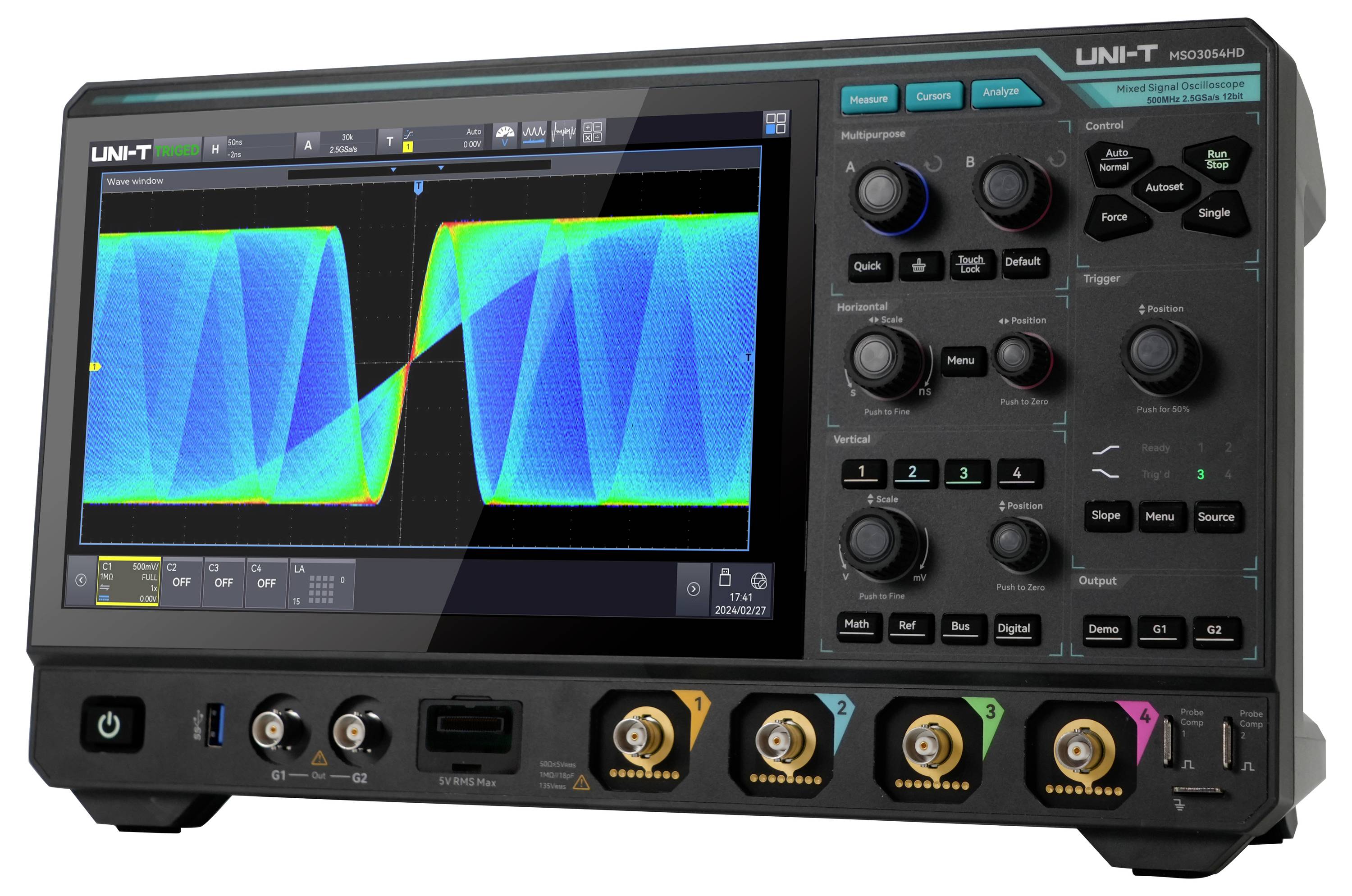

Digitales Oszilloskop, das eine Wellenform auf seinem Bildschirm darstellt, mit verschiedenen Bedienknöpfen und Eingabeanschlüssen, die am Frontpanel sichtbar sind.

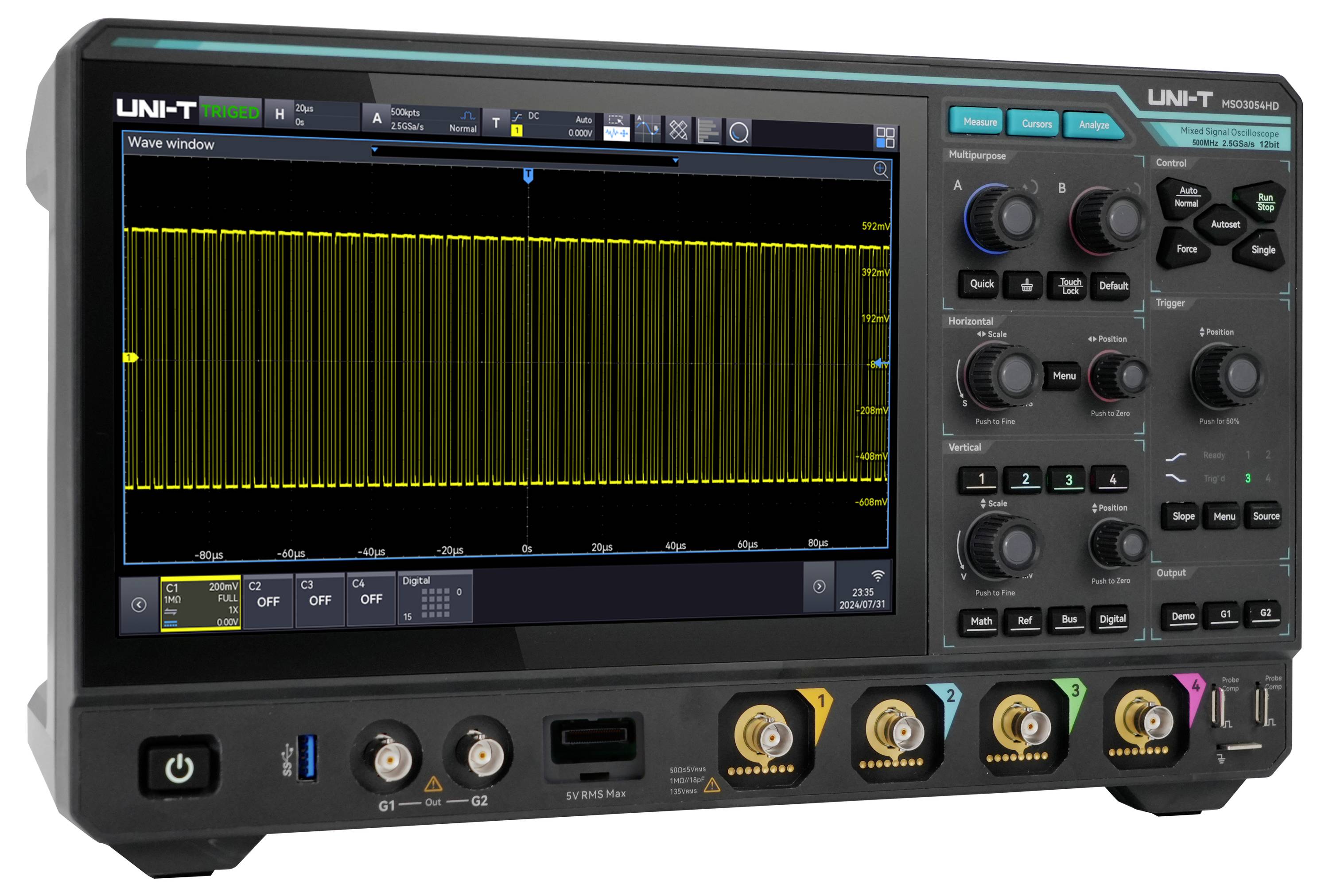

Oszilloskop mit einer gelben Wellenform auf dem Bildschirm, mehreren Einstellungsreglern auf der rechten Seite und Eingangsbuchsen unterhalb des Bildschirms.

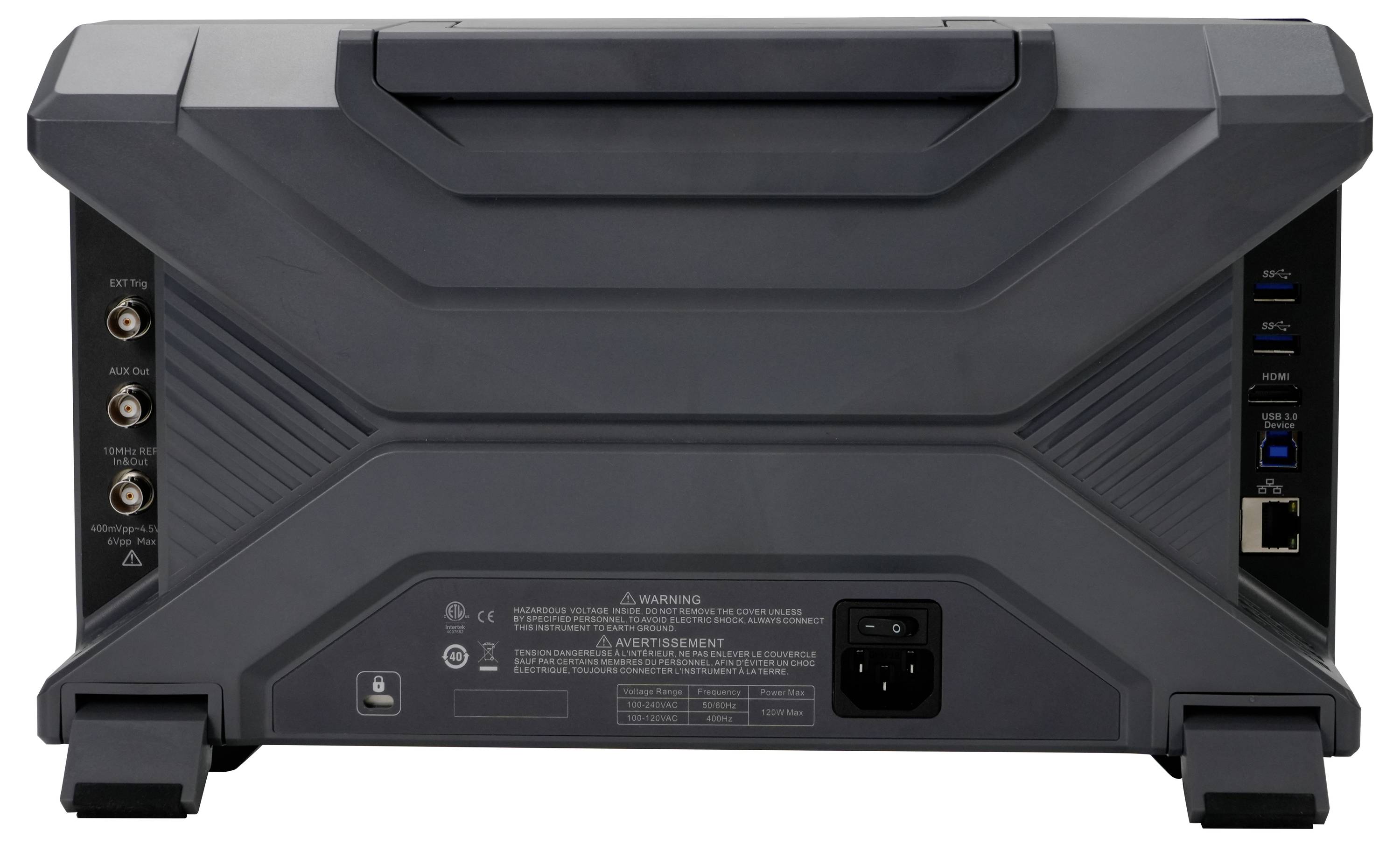

Rückansicht eines schwarzen elektronischen Geräts mit drei koaxialen Anschlüssen, verschiedenen Anschlüssen, einer Stromsteckdose und einem Griff oben.

1/4

Datenblatt (PDF)

Lieferung Mo., 7. Sept.

5 Stück

Verkauf und Versand:

Conrad Electronic AGB

Kostenfreier Versand ab 100,00 €

Menge (Stück)

Ersparnis

Verpackungspreis (zzgl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen 0,00 €

Anzahl

Stück

Gesamt (3.301,68 € / Stück)

3.301,68 €

zzgl. MwSt.

Kostenfreier Versand

nur 139,00 €

Nur noch 5 Stück verfügbar

14 Tage Rückgaberecht inklusive (30 Tage mit)

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

UNI-T 12bit Hochauflösendes Oszilloskop MSO3054HD

Bandbreite: 500 MHz
Analoge Kanäle: 4
Digitale Kanäle: 16
Vertikale Auflösung: 12 Bit
Echtzeit-Abtastrate: 2,5 GSa/s
Maximale Speichertiefe: 500 Mpts
Waveform-Erfassungsrate: 500.000 wfms/s (Sequenzmodus: bis zu 1.500.000 wfms/s)

Technische Daten

9-in-1-Funktionsintegration: Oszilloskop, Logik-Analysator, Generator (Option), Spektrum-Analysator, Digital-Voltmeter, Frequenzzähler, Protokoll-Analysator, Bode-Plot-Analysator (Option), Power-Analysator (Option).
Ultra Phosphor 3.0 Technologie

Produkt-Art: Digital-Oszilloskop

Bandbreite: 500 MHz

Samplingrate/Kanal: 2.5 GSa/s

Anzeige: 10.1 Zoll, 1280x800 HD kapazitiver Multi-Touch-Screen

Auflösung: 12 Bit

Bildschirm-Größe: 10,1 Zoll

Anzahl analoge Eingänge max.: 4

: Werksstandard (ohne Zertifikat)

Vertikal-Ablenkung: 500 µV/div bis 10 V/div

Eingangsimpedanz: 1 MΩ

Eingangskopplung: DC, AC, GND

Eingangsspannung: 400 V

Abm.: (L x B x H) 106 x 364 x 209 mm

Gewicht: 3.83 kg

Anzahl digitale Eingänge max.: 16

Display: 1280 x 800 Pixel

Breite: 364 mm

Höhe: 209 mm

Länge: 106 mm

Schnittstellen: USB-Device
USB-Host
LAN
HDMI

Speichertiefe/Kanal: 500 Mpts

Typ: MSO3054HD

Dokumente & Downloads

Datenblatt

Datenblatt 3532333 Uni-T MSO3054HD Digital-Oszilloskop 500 MHz 2.5 GSa/s 500 Mpts 12 Bit 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3532333 Uni-T MSO3054HD Digital-Oszilloskop 500 MHz 2.5 GSa/s 500 Mpts 12 Bit 1 St.

Beschreibung

Das MSO3054HD ist ein leistungsstarkes Hochauflösungs-Oszilloskop mit bis zu 500 MHz Bandbreite, 2,5 GSa/s Abtastrate, 4 analogen und 16 digitalen Kanälen sowie einer Speichertiefe von bis zu 500 Mpts. Dank der exklusiven UltraPhosphor 3.0-Technologie erreicht es eine Waveform-Erfassungsrate von bis zu 1.500.000 wfms/s mit 256 Graustufen. Es bietet ein innovatives digitales Triggersystem mit hoher Empfindlichkeit und niedrigem Jitter sowie zahlreiche Analysefunktionen wie Spektrumanalyse, Leistungsanalyse, ERES, Histogramm, Maskentest, Waveform-Aufzeichnung, Protokollanalyse und mehr. Der 10,1-Zoll kapazitive Touchscreen mit Multi-Gestensteuerung in Kombination mit praktischen Schnellwahltasten sorgt für eine besonders intuitive Bedienung und ein optimiertes Nutzererlebnis.

Ausführung

16-Bit-Hochauflösung: Kombiniert 12-Bit-ADC mit 4-Bit-ERES-Technologie für eine effektive 16-Bit-Auflösung, wodurch feine Signalstrukturen präzise dargestellt und Störungen effektiv unterdrückt werden.
Ultra Phosphor 3.0: Ermöglicht eine Wellenform-Erfassungsrate von bis zu 1.500.000 wfms/s im Sequenzmodus mit einer minimalen Totzeit von weniger als 1 μs, ideal zum Erfassen sporadischer Signalanomalien.
Neun-in-Eins-Funktionalität: Integriert Oszilloskop, Logikanalysator, Funktions-/Arbiträr-Wellenformgenerator, Spektrumanalysator, Protokollanalysator, Leistungsanalysator, Bode-Plot-Analysator, hochpräzisen Frequenzzähler und digitales Voltmeter in einem Gerät.
Umfangreiche Protokollanalyse: Unterstützt 12 gängige Protokolle, darunter UART, I²C, SPI, CAN, CAN-FD, LIN, FlexRay, SENT, I²S, MIL-STD-1553, ARINC 429 und Manchester, mit schneller Dekodierung von 200 M Daten in weniger als 1 Sekunde.
Leistungsanalysefunktionen: Bietet umfassende Funktionen wie PSRR-Analyse, Closed-Loop-Kontrollantwortanalyse, Stromqualitätsbewertung, Stromharmonische und Einschaltstromanalyse zur Bewertung und Optimierung der Systemstabilität und Energieeffizienz.
Hardwarebeschleunigter Maskentest: Erfüllt den 6σ-Standard mit einer Testdauer von unter 1 Sekunde, wodurch die Signalqualität effizient validiert werden kann.

Lieferumfang

1x MSO3054HD (4CH, 500 MHz, 12 bit High Definition Oszilloskop)
1x Netzkabel
1x USB 3.0 Datenkabel, 1 m, USB A–B
2x Passiver Tastkopf UT-P06
1x BNC-BNC Durchgangskabel
1x BNC-Kabel mit Krokodilklemmen (rot/schwarz)
1x Antibeschlagmittel, 3 g
1x Kalibrierzertifikat
1x Sicherheitshinweise (mehrsprachig)
1x Schnellstartanleitung (Englisch)

Hinweise

Digitales Oszilloskop: Standard

Spektrumanalysator: Standard

Digitales Voltmeter: Standard

Hochpräziser Frequenzzähler: Standard

Protokollanalysator: Standard – RS232/422/485/UART, I²C, SPI

Protokollanalysator: Optional – MSO3000HD-CAN, MSO3000HD-CANFD, MSO3000HD-LIN, MSO3000HD-FLEX, MSO3000HD-SENT, MSO3000HD-AUDIO, MSO3000HD-MIL1553, MSO3000HD-ARINC429, MSO3000HD-MANCH

Logikanalysator: Optional – 16-Kanal (Hardware standard), nutzbar mit UT-M15 Logikanalysator-Tastkopf (Optional)

Funktions-/Arbiträrgenerator inkl. Bode-Plot-Analyse: Optional – MSO3000HD-AWG

Leistungsanalyse: Optional – MSO3000HD-PWR
