Uni-T UPO1102 Digital-Oszilloskop 100 MHz 1 GSa/s 56 Mpts Multimeter-Funktionen 1 St. kaufen

'Oszilloskop mit Wellenformanzeige auf Bildschirm, zahlreiche Bedienknöpfe und Anschlüsse. Modell: UNI-T UPO2102.'

Rückseite eines grauen Projektors mit Anschlüssen für Strom, Netzwerk und USB. Lüftungsschlitze sind sichtbar.

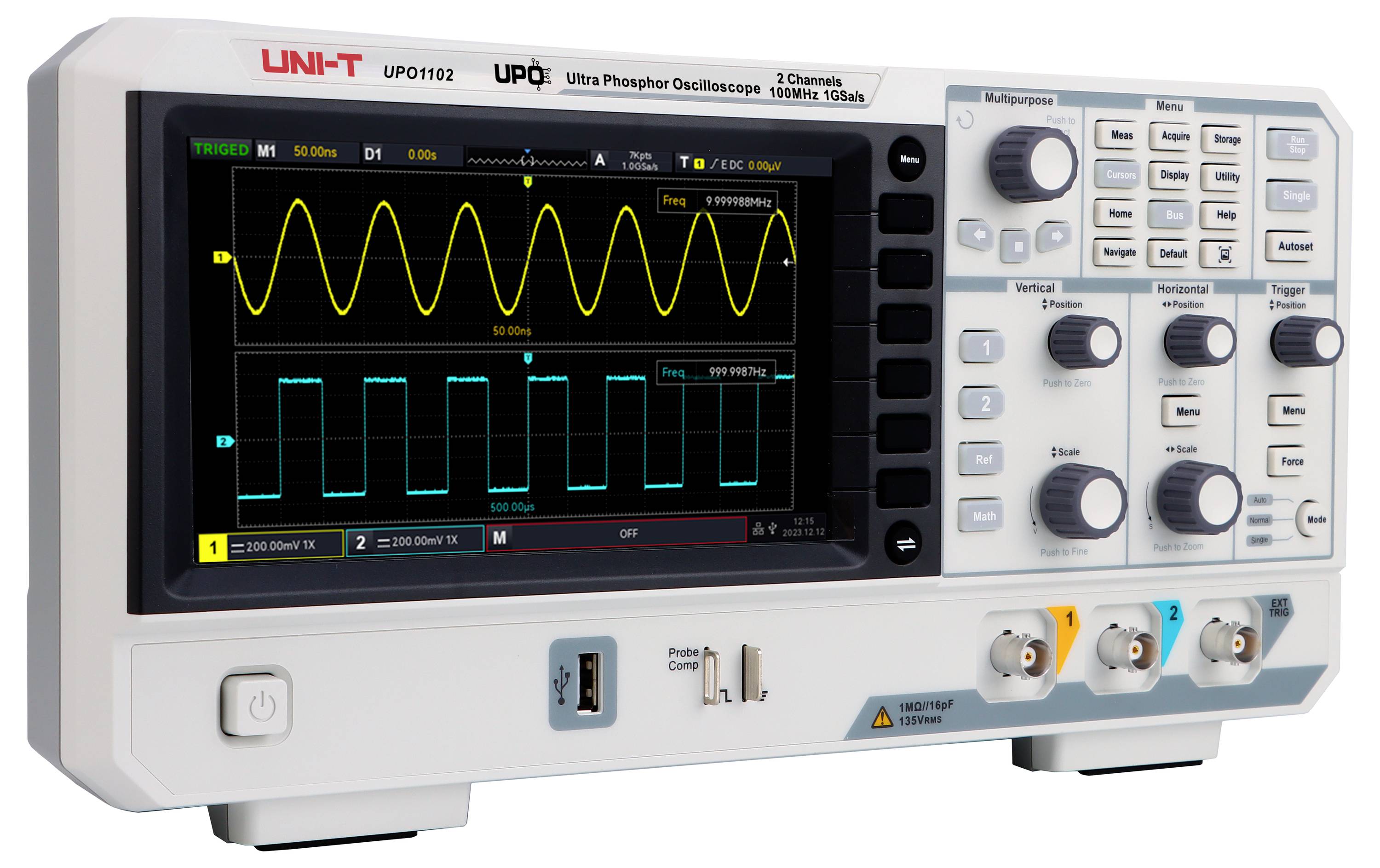

'Oszilloskop mit aktiver Messkurve auf dem Display, das mehrere Kippschalter und Drehregler zur Steuerung zeigt.'

1/3

Datenblatt (PDF)

Lieferung Di., 6. Okt.

18 Stück

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Menge (Stück)

Ersparnis

Verpackungspreis (zzgl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen 0,00 €

Anzahl

Stück

Gesamt (255,00 € / Stück)

255,00 €

zzgl. MwSt.

Kostenfreier Versand

nur 49,90 €

14 Tage Rückgaberecht inklusive (30 Tage mit)

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

UNI-T UPO1102 Digital-Oszilloskop 100 Mhz 2 Kanal 1 GSa/s 56 Mpts 500,000wfms/s 7"-Display Digital-Speicher (DSO)

- Bandbreite: 100 MHz
- Analoge Kanäle: 2
- Echtzeit-Abtastrate: 1 GSa/s
- Maximale Speichertiefe: 56 Mpts
- Waveform-Erfassungsrate: 500.000 wfms/s

Technische Daten

Produkt-Art: Digital-Oszilloskop

Bandbreite: 100 MHz

Samplingrate/Kanal: 1 GSa/s

Oszilloskop-Besonderheiten: Multimeter-Funktionen

Anzahl analoge Eingänge max.: 2

: Werksstandard (ohne Zertifikat)

Schnittstellen: RS-232C

Speichertiefe/Kanal: 56 Mpts

Typ: UPO1102

Dokumente & Downloads

Datenblatt

Datenblatt 3400000 Uni-T UPO1102 Digital-Oszilloskop 100 MHz 1 GSa/s 56 Mpts Multimeter-Funktionen 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3400000 Uni-T UPO1102 Digital-Oszilloskop 100 MHz 1 GSa/s 56 Mpts Multimeter-Funktionen 1 St.

Beschreibung

Das UPO1102 Digital-Oszilloskop nutzt die innovative UNI-T Ultra Phosphor 2.0-Technologie mit einem neuen Design-Upgrade. Es bietet tiefe Speichertiefe, hohe Waveform-Erfassungsrate, Echtzeit-Wellenformaufzeichnung und -wiedergabe sowie eine 256-stufige Graustufenanzeige. Zudem unterstützt es ein DVM-Modul, erweiterte Trigger- und Bus-Dekodierungsfunktionen sowie vollständige speicherbasierte Hardware-Echtzeitdekodierung. Das Oszilloskop wird in Embedded-System-Design, Messtechnik, Industrie- und Unterhaltungselektronik, Automobil-elektronik, Wartung, Forschung und Entwicklung sowie Bildung vielseitig eingesetzt.

Ausführung

- Ultra Phosphor 2.0: Wellenformerfassungsrate von bis zu 100.000 wfms/s im Normalmodus und bis zu 500.000 wfms/s im Fast-Acquire-Modus.
- Lange Speichertiefe: 56Mpts Speichertiefe für umfassende Frequenzbereichsinformationen bei hohen Abtastraten.
- Multi-Scopes 2.0: Ermöglicht die separate Zeitbasis- und Spannungsraster-Anzeige für zwei Kanäle, sodass zwei unterschiedliche Signale gleichzeitig in einem Fenster beobachtet werden können.
- Vollspeicher-Hardware-Echtzeitdekodierung: Echtzeit-Dekodierung mit 56Mpts Speichertiefe für RS232/UART, I2C und SPI, 100x schneller als herkömmliche Software-Dekodierung, für eine deutlich höhere Analyseeffizienz.
- 1M-Punkte erweiterte FFT: Tiefgehende Frequenzbereichsanalyse mit Mehrbereichsansicht, spektraler Einzelansicht und multidimensionaler Signalvisualisierung. Bietet 4 Spuren und verschiedene Detektormodi für vielseitige Analysen sowie automatische Spitzenwertmessung, um wichtige spektrale Merkmale schnell zu identifizieren.

Lieferumfang

- UPO1102 (100 MHz, 2 Kanäle) x 1
- Netzkabel x 1
- USB-Kabel x 1
- Passive Tastköpfe UT-P04 (100 MHz) x2
- Kalibrierungszertifikat x 1
- Mehrsprachige Sicherheitsanweisungen x 1
- Kurzanleitung x 1

Hinweise

Weitere Modelle

- UPO1202: 200 MHz Bandbreite, 2 analoge Kanäle, 1 GSa/s Abtastrate, bis zu 56 Mpts Speichertiefe, Wellenformerfassungsrate von 500.000 wfms/s.

Software-Option

- UPO1002X-1MT2M : 100 MHz-Upgrade auf 200 MHz Bandbreite.
