Uni-T UPO1104 Digital-Oszilloskop 100 2 kSa/s 56 Mpts 8 Bit 1 St. kaufen

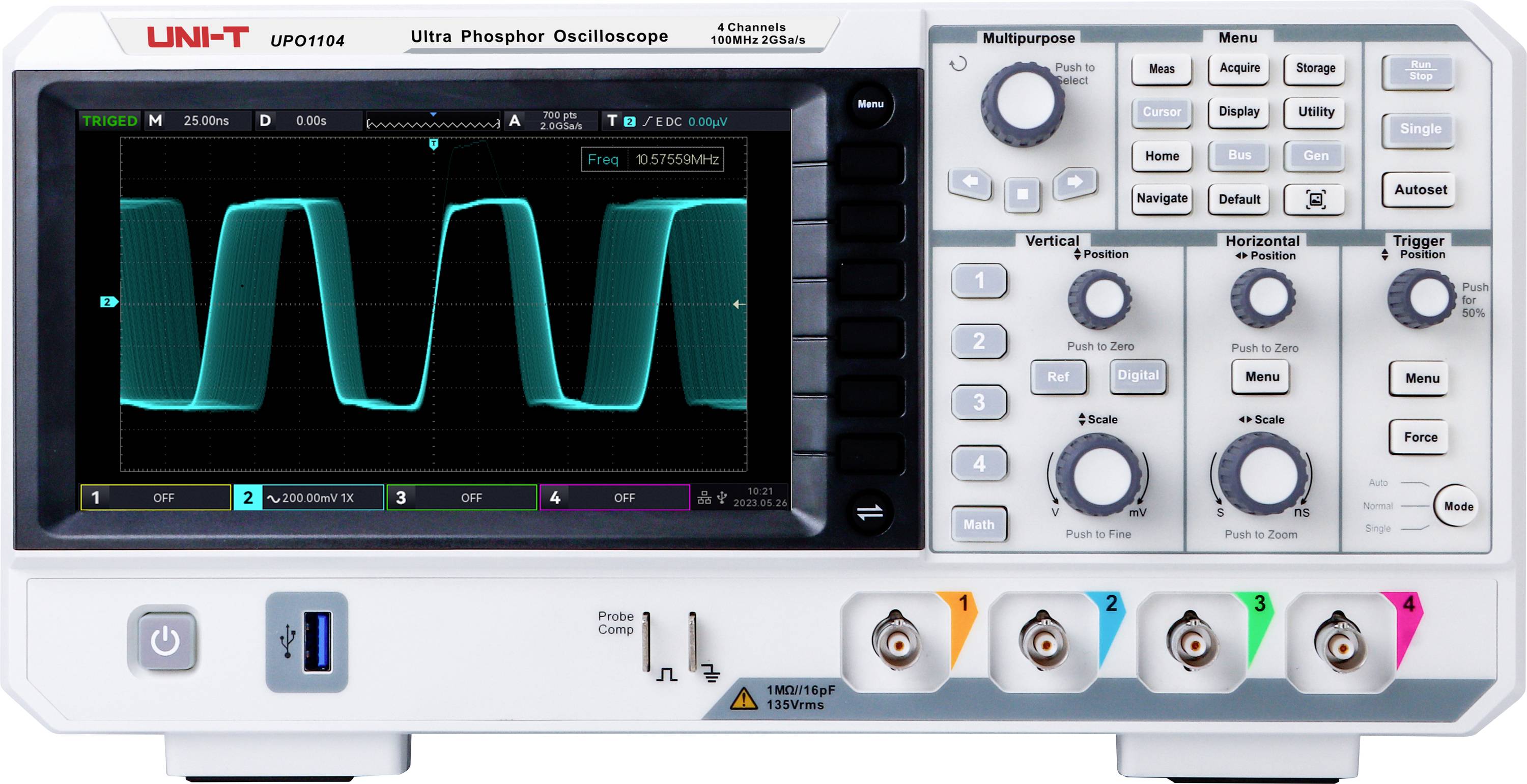

Digitales Oszilloskop zeigt ein cyan-farbenes Rechtecksignal auf dem Bildschirm, mit Stellknöpfen und vier Eingabekanälen auf der Frontplatte.

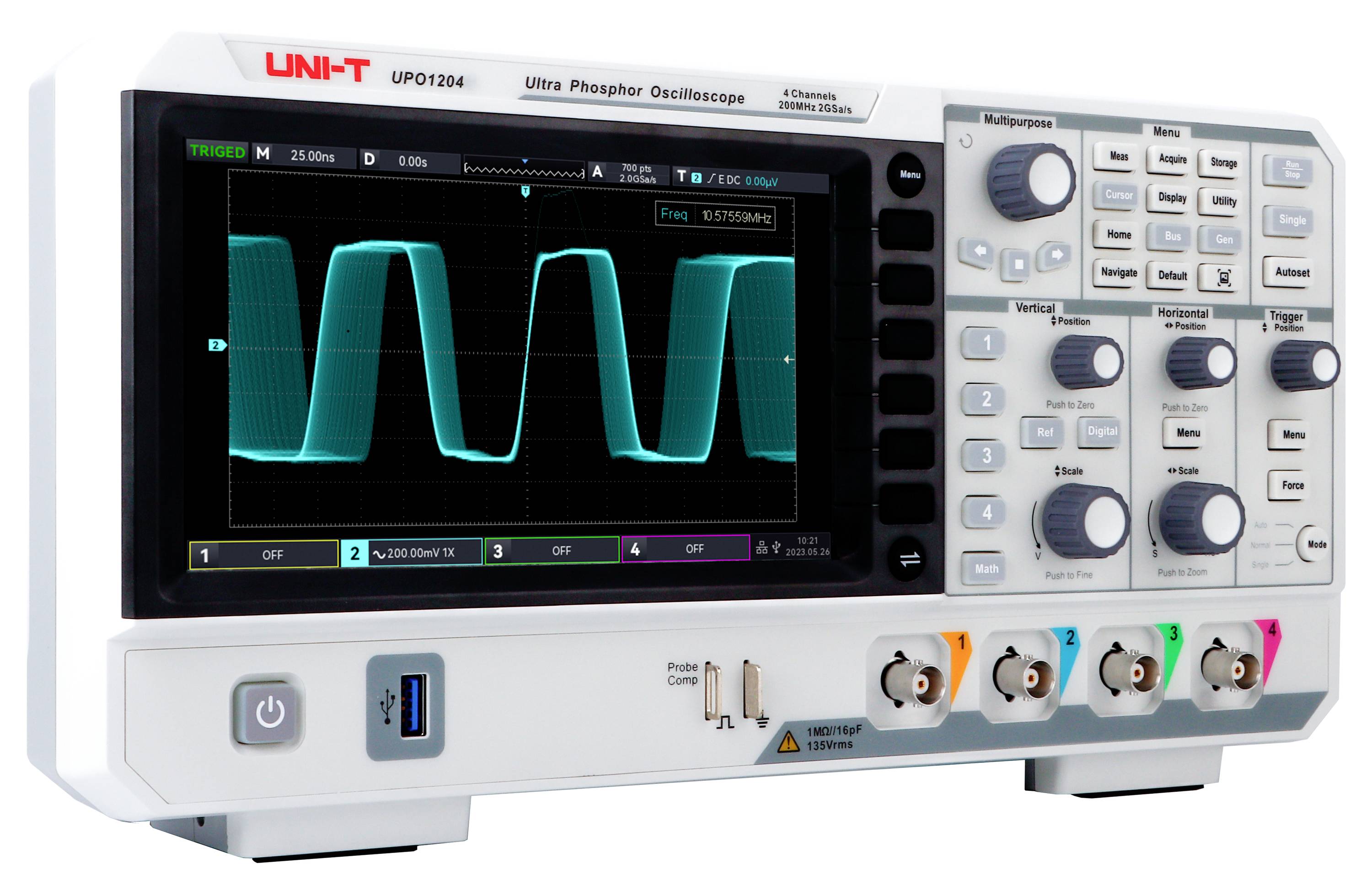

UNI-T digitales Oszilloskop mit einem Rechtecksignalverlauf auf dem Bildschirm, Bedienungsregler und Eingabeanschlüsse auf der Frontplatte.

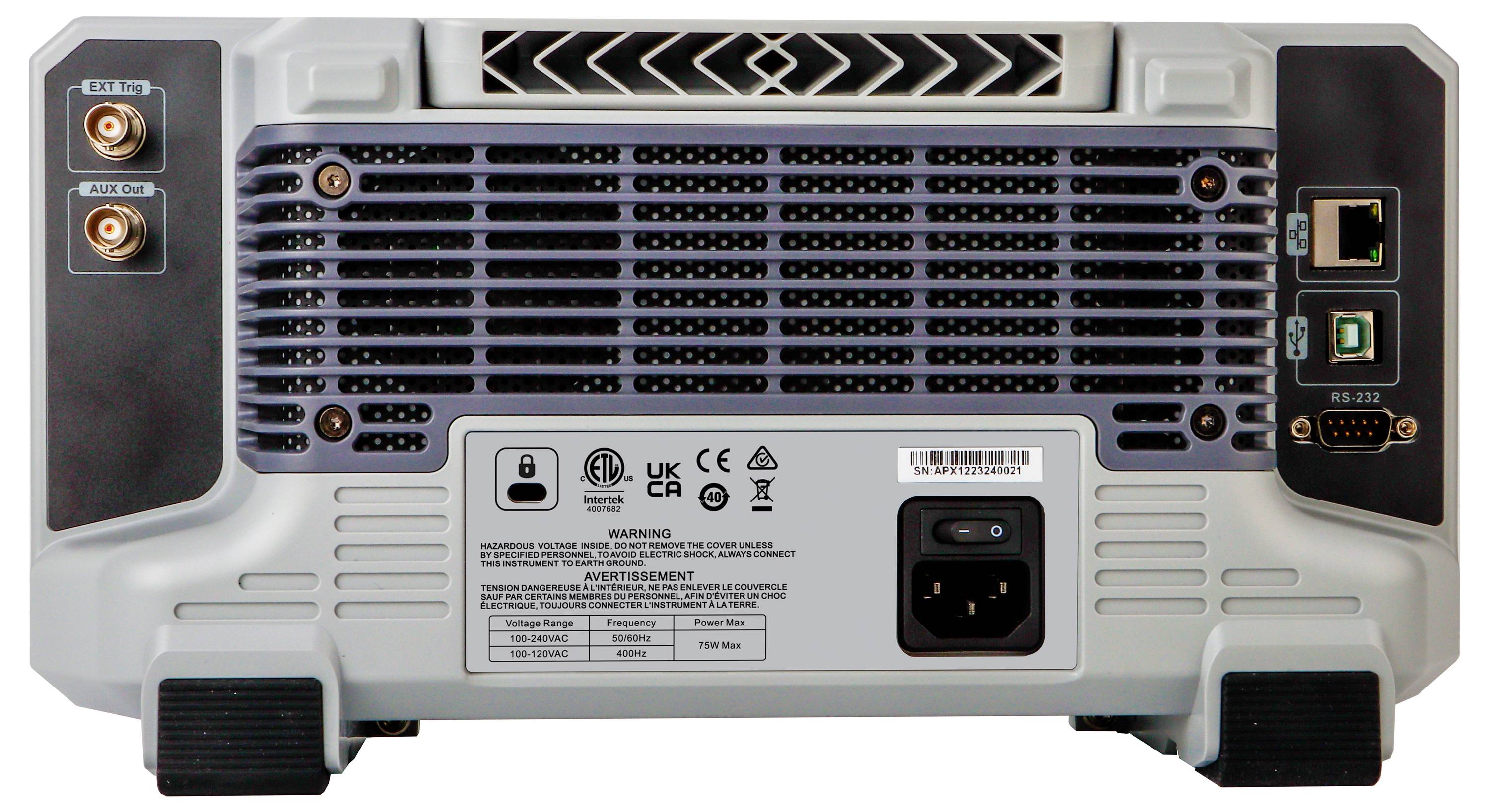

Rückansicht eines robusten elektronischen Geräts mit zwei koaxialen Steckverbindern, Kühlgitter, Ethernet- und USB-Anschlüssen, serieller Schnittstelle und Stromeingang.

1/3

Datenblatt (PDF)

Lieferung Mo., 7. Sept.

10 Stück

Verkauf und Versand:

Conrad Electronic AGB

Kostenfreier Versand ab 100,00 €

Anzahl

Stück

Gesamt (410,92 € / Stück)

410,92 €

zzgl. MwSt.

Kostenfreier Versand

nur 49,90 €

Nur noch 10 Stück verfügbar

14 Tage Rückgaberecht inklusive (30 Tage mit)

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

UNI-T Digital-Phosphor-Oszilloskop UPO1104

Fast Acquire Phosphor™: Nutzt die originale Ultra Phosphor Display-Technologie für verbesserte Signalvisualisierung.
Hardware-Echtzeitaufzeichnung: Speichert bis zu 120.000 Frames für detaillierte Signalverfolgung.
56Mpts lange Speichertiefe: Ermöglicht langfristige Wellenformaufzeichnung ohne Verzerrung bei hohen Abtastraten.
36 Parameter-Messungen: Unterstützt schnelle Parameter- und Statistikmessungen, inklusive Bildschirmmessung, Cursor-Auswahl und Schwellenwert-Einstellungen.
Hohe Erfassungsrate: 150.000 wfms/s im Normalmodus, bis zu 500.000 wfms/s im Fast-Acquire-Modus durch innovative digitale Parallelverarbeitung.
Navigationsfunktion: Bietet Zeit-, Marker- und Segmentnavigation zur schnellen Wellenformlokalisierung und unterstützt automatisches Scrollen mit einstellbaren Geschwindigkeiten.
DVM-Funktion: Integriertes digitales Voltmeter mit Überlimit-Alarm.
Cursor-Messung: Unterstützt gleichzeitige Messung auf CH1, CH2, CH3, CH4, MATH, REF, inklusive gleichzeitiger Zeit- und Spannungsmessung.
Wellenformaufzeichnung im Videoformat: Ermöglicht Wiedergabe und Analyse auf dem PC zur Verbesserung der Benutzererfahrung.
Vollspeicher-Hardware-Echtzeitdekodierung: Mit 56Mpts Speicher erfolgt die Echtzeit-Dekodierung von RS232/UART, I2C und SPI um ein Vielfaches schneller als herkömmliche Software-Dekodierung.
1Mpts erweiterte FFT: Unterstützt Mehrbereichsansicht, spektrale Einzelansicht, 4 Spuren und 4 Detektormodi, sowie automatische Spitzenwertmessung zur schnellen Identifikation von spektralen Schlüsselmerkmalen.

Technische Daten

Ultra Phosphor 2.0 Technologie
integriertes 4-Bit DVM (Digital-Voltmeter)
7-stelliger Hardware-Frequenzzähler
serielle Bus-Decodierung (RS232/UART, I²C, SPI) serienmäßig

Produkt-Art: Digital-Oszilloskop

Bandbreite: 100

Samplingrate/Kanal: 2 kSa/s

Anzeige: 7" (17,8 cm) Color TFT-LCD, WVGA

Auflösung: 8 Bit

Bildschirm-Größe: 7 Zoll

Zeitbasis: 1ns/div bis 1000 s/div

Anzahl analoge Eingänge max.: 4

: Werksstandard (ohne Zertifikat)

Messkategorie: CAT I
CAT II 300 V

Vertikal-Ablenkung: 500 µV/div bis 20 V/div

Eingangsimpedanz: 1 MΩ

Eingangskopplung: DC, AC, GND

Eingangsspannung: 400 V/AC

Spannungs-Versorgung (Details): 100 - 240 V/AC

Abm.: (L x B x H) 110 x 336 x 170 mm

Gewicht: 2.45 kg

Anzahl digitale Eingänge max.: 0

Display: 800 x 480 Pixel

Kalibrierleistung: Werksstandard (ISO- / DKD-Kalibrierung optional über Messlabor-Dienstleister)

Breite: 336 mm

Höhe: 170 mm

Länge: 110 mm

Schnittstellen: USB-Host
USB-Device
LAN

Speichertiefe/Kanal: 56 Mpts

Typ: UPO1104

Dokumente & Downloads

Datenblatt

Datenblatt 3812388 Uni-T UPO1104 Digital-Oszilloskop 100 2 kSa/s 56 Mpts 8 Bit 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3812388 Uni-T UPO1104 Digital-Oszilloskop 100 2 kSa/s 56 Mpts 8 Bit 1 St.

Beschreibung

Das UPO1104 Digital-Oszilloskop nutzt die Ultra Phosphor 2.0-Technologie. Es bietet eine Bandbreite von 100 MHz, eine Echtzeit-Abtastrate von bis zu 2 GSa/s und ist mit 4 Kanälen ausgestattet. Zudem unterstützt es ein unabhängiges DVM-Modul, verfügt über umfangreiche Trigger- und Bus-Dekodierungsfunktionen sowie eine vollständige speicherbasierte Hardware-Echtzeitdekodierung. Das Oszilloskop eignet sich für Embedded-System-Design, Messtechnik, Unterhaltungselektronik, Automobil-elektronik, Feldwartung und Bildung sowie viele weitere Anwendungen.
