Uni-T UPO1202 Digital-Oszilloskop 200 MHz 1 GSa/s 56 Mpts Digital-Speicher (DSO) 1 St. kaufen

Ein Oszilloskop mit digitalen Anzeigen, zeigt Sinus- und Rechteckwellenformen auf einem Bildschirm. Bedienelemente und Anschlüsse sind sichtbar.

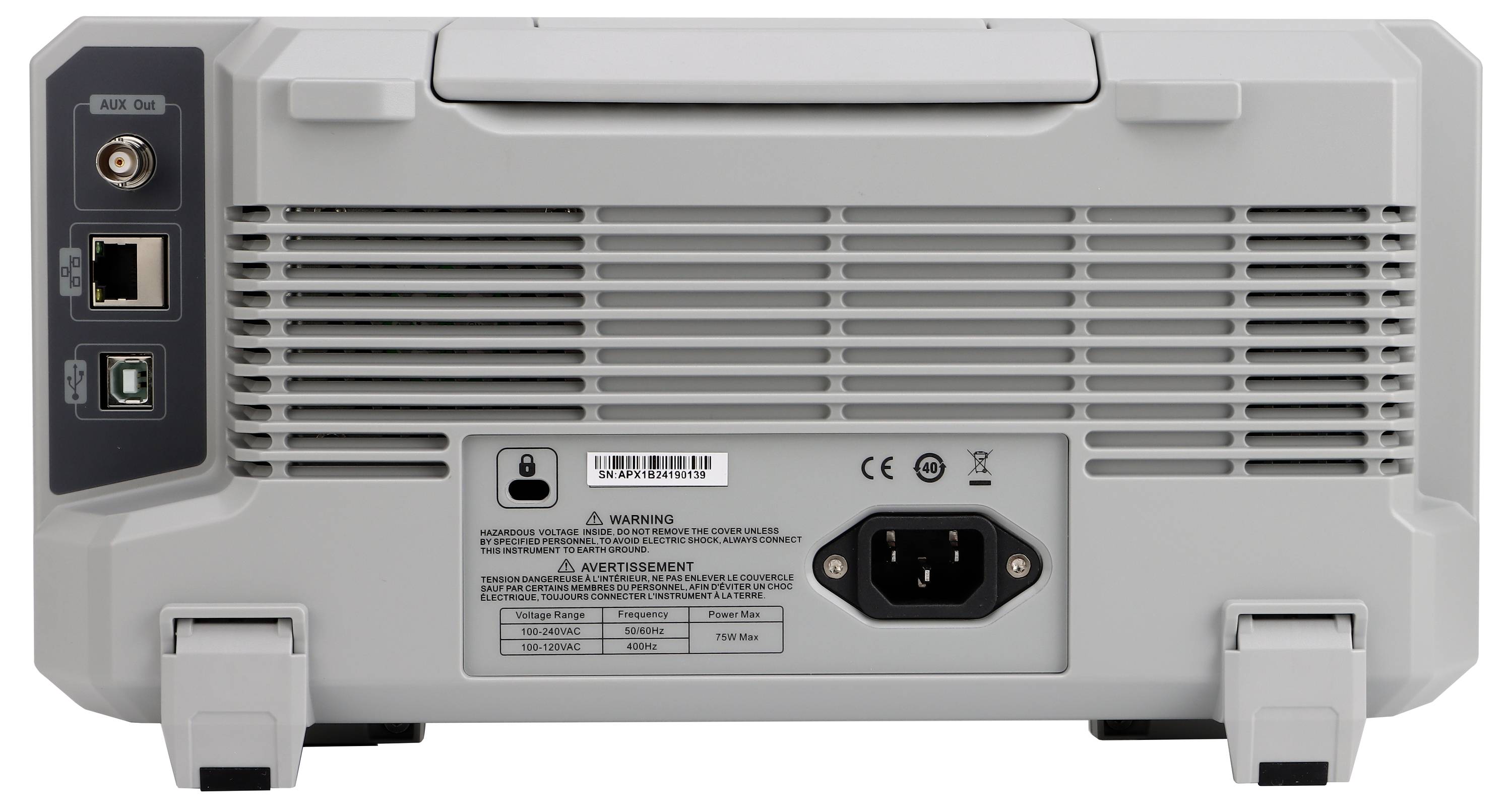

Die Rückseite eines elektronischen Geräts mit Anschlüssen und einem Warnhinweis. Enthält Ethernet- und USB-Ports und einen Stromanschluss.

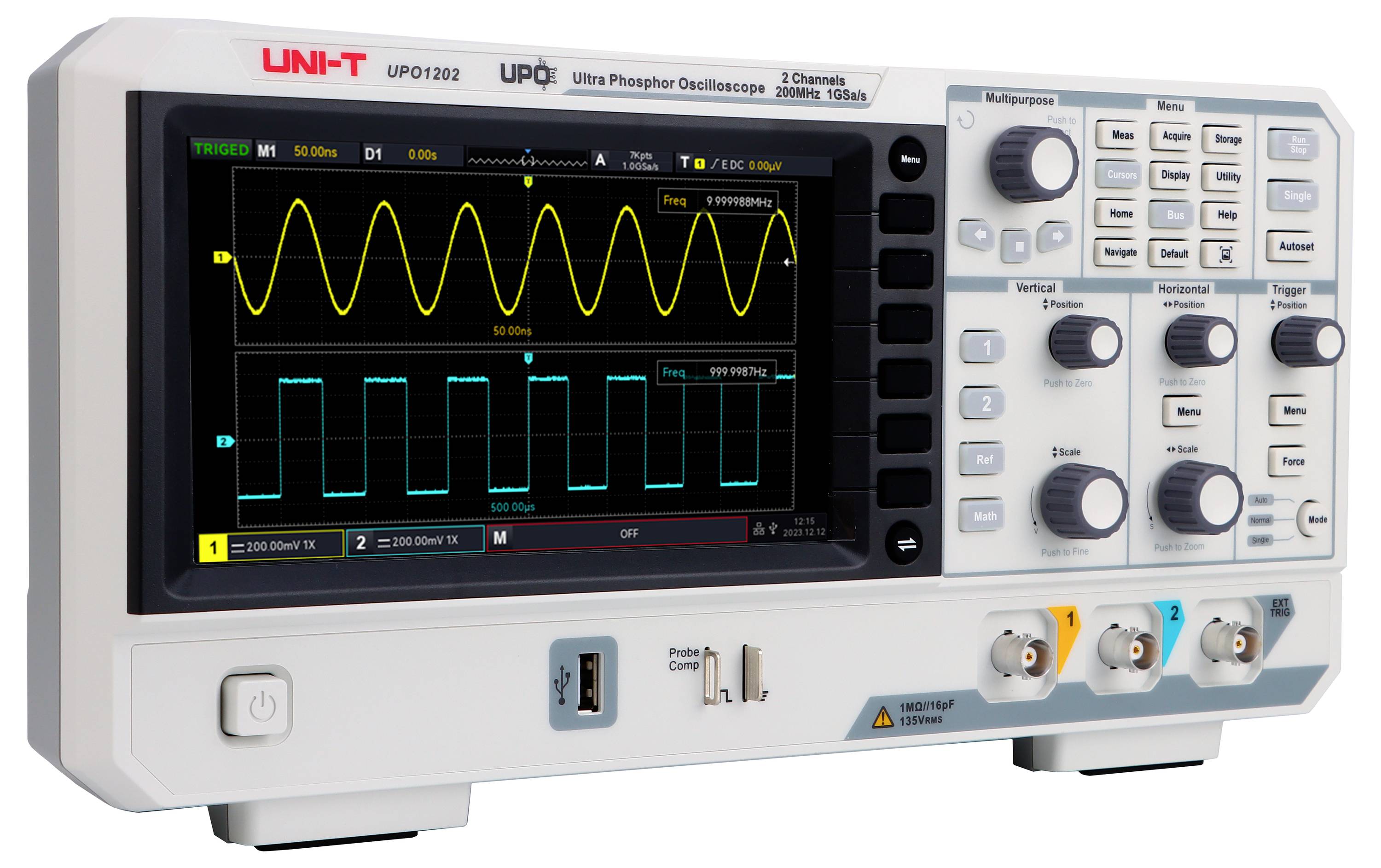

Oszilloskop zeigt zwei Wellenformen auf dem Bildschirm an. Die graphischen Anzeigen stellen elektrische Signale dar. Bedienelemente sind rechts angeordnet.

1/3

Datenblatt (PDF)

Lieferung Di., 6. Okt.

18 Stück

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Menge (Stück)

Ersparnis

Verpackungspreis (zzgl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen 0,00 €

Anzahl

Stück

Gesamt (315,00 € / Stück)

315,00 €

zzgl. MwSt.

Kostenfreier Versand

nur 49,90 €

14 Tage Rückgaberecht inklusive (30 Tage mit)

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

UNI-T UPO1202 Digital-Oszilloskop 200 Mhz 2 Kanal 1 GSa/s 56 Mpts 500,000wfms/s 7"-Display Digital-Speicher (DSO)

- Bandbreite: 200 MHz
- Analoge Kanäle: 2
- Echtzeit-Abtastrate: 1 GSa/s
- Maximale Speichertiefe: 56 Mpts
- Waveform-Erfassungsrate: 500.000 wfms/s

Technische Daten

Produkt-Art: Digital-Oszilloskop

Bandbreite: 200 MHz

Samplingrate/Kanal: 1 GSa/s

Oszilloskop-Besonderheiten: Digital-Speicher (DSO)

Anzahl analoge Eingänge max.: 2

: Werksstandard (ohne Zertifikat)

Schnittstellen: RS-232

Speichertiefe/Kanal: 56 Mpts

Typ: UPO1202

Dokumente & Downloads

Datenblatt

Datenblatt 3399999 Uni-T UPO1202 Digital-Oszilloskop 200 MHz 1 GSa/s 56 Mpts Digital-Speicher (DSO) 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3399999 Uni-T UPO1202 Digital-Oszilloskop 200 MHz 1 GSa/s 56 Mpts Digital-Speicher (DSO) 1 St.

Beschreibung

Das UPO1202 Digital-Oszilloskop nutzt die innovative UNI-T Ultra Phosphor 2.0-Technologie mit einem neuen Design-Upgrade. Es bietet tiefe Speichertiefe, hohe Waveform-Erfassungsrate, Echtzeit-Wellenformaufzeichnung und -wiedergabe sowie eine 256-stufige Graustufenanzeige. Zudem unterstützt es ein DVM-Modul, erweiterte Trigger- und Bus-Dekodierungsfunktionen sowie vollständige speicherbasierte Hardware-Echtzeitdekodierung. Das Oszilloskop wird in Embedded-System-Design, Messtechnik, Industrie- und Unterhaltungselektronik, Automobil-elektronik, Wartung, Forschung und Entwicklung sowie Bildung vielseitig eingesetzt.

Ausführung

- Ultra Phosphor 2.0: Wellenformerfassungsrate von bis zu 100.000 wfms/s im Normalmodus und bis zu 500.000 wfms/s im Fast-Acquire-Modus.
- Lange Speichertiefe: 56Mpts Speichertiefe für umfassende Frequenzbereichsinformationen bei hohen Abtastraten.
- Multi-Scopes 2.0: Ermöglicht die separate Zeitbasis- und Spannungsraster-Anzeige für zwei Kanäle, sodass zwei unterschiedliche Signale gleichzeitig in einem Fenster beobachtet werden können.
- Vollspeicher-Hardware-Echtzeitdekodierung: Echtzeit-Dekodierung mit 56Mpts Speichertiefe für RS232/UART, I2C und SPI, 100x schneller als herkömmliche Software-Dekodierung, für eine deutlich höhere Analyseeffizienz.
- 1M-Punkte erweiterte FFT: Tiefgehende Frequenzbereichsanalyse mit Mehrbereichsansicht, spektraler Einzelansicht und multidimensionaler Signalvisualisierung. Bietet 4 Spuren und verschiedene Detektormodi für vielseitige Analysen sowie automatische Spitzenwertmessung, um wichtige spektrale Merkmale schnell zu identifizieren.

Lieferumfang

- UPO1202 (200 MHz, 2 Kanäle) x 1
- Netzkabel x 1
- USB-Kabel x 1
- Passive Tastköpfe UT-P05 (200 MHz) x2
- Kalibrierungszertifikat x 1
- Mehrsprachige Sicherheitsanweisungen x 1
- Kurzanleitung x 1

Hinweise

Weitere Modelle

- UPO1102: 100 MHz Bandbreite, 2 analoge Kanäle, 1 GSa/s Abtastrate, bis zu 56 Mpts Speichertiefe, Wellenformerfassungsrate von 500.000 wfms/s.
