Uni-T UPO1204 Digital-Oszilloskop 200 MHz 2 GSa/s 56 Mpts 8 Bit 1 St. kaufen

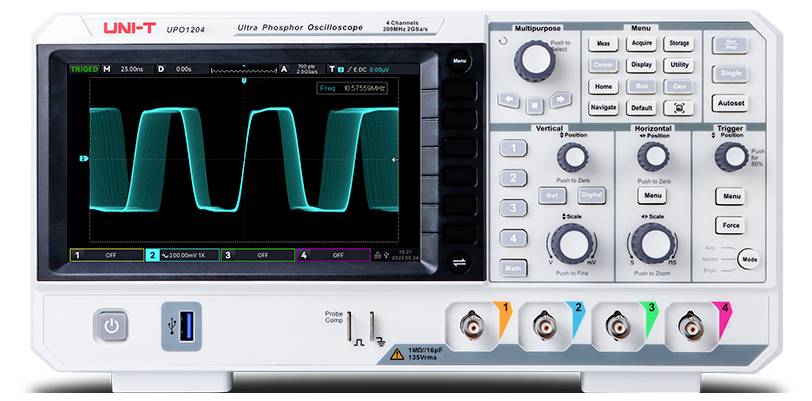

Uni-T UPO1204 Digital-Oszilloskop 200 MHz 2 GSa/s 56 Mpts 8 Bit 1 St.-0

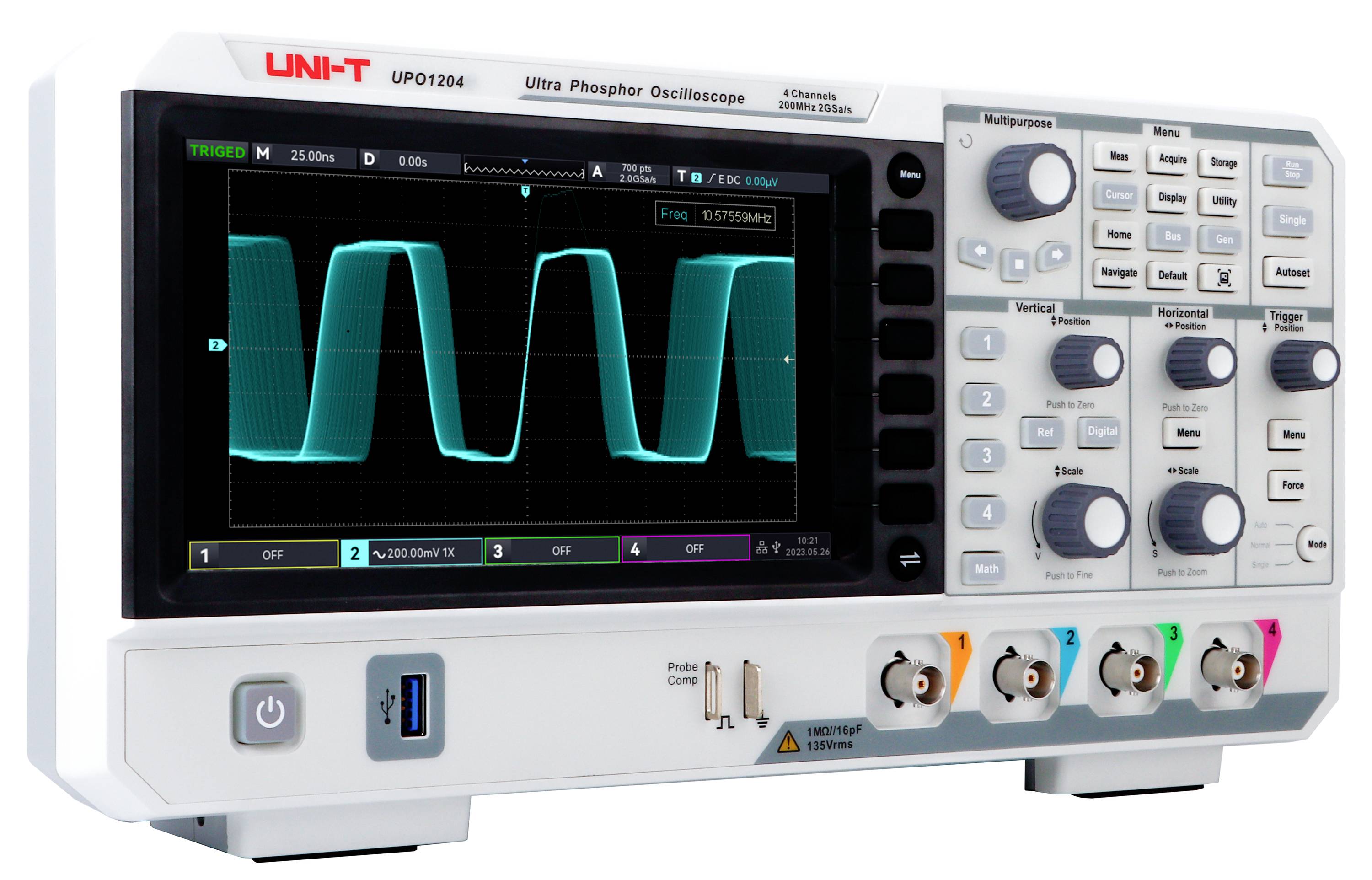

Vorderansicht eines UNI-T Digital-Oszilloskops, das ein blaugrünes Rechtecksignal auf dem Display anzeigt, mit Bedienknöpfen und Eingangsbuchsen auf der rechten und unteren Seite.

Rückansicht eines elektronischen Geräts mit Kühlüftungen, zwei Antennensteckern, Netzwerkschnittstellen und Stromeingang

1/3

Datenblatt (PDF)

Lieferung Mo., 7. Sept.

10 Stück

Verkauf und Versand:

Conrad Electronic AGB

Kostenfreier Versand ab 100,00 €

Anzahl

Stück

Gesamt (553,78 € / Stück)

553,78 €

zzgl. MwSt.

Kostenfreier Versand

nur 69,90 €

Nur noch 10 Stück verfügbar

14 Tage Rückgaberecht inklusive (30 Tage mit)

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

UNI-T Digital-Phosphor-Oszilloskop UPO1204

Fast Acquire Phosphor™: Nutzt die originale Ultra Phosphor Display-Technologie für verbesserte Signalvisualisierung.
Hardware-Echtzeitaufzeichnung: Speichert bis zu 120.000 Frames für detaillierte Signalverfolgung.
56Mpts lange Speichertiefe: Ermöglicht langfristige Wellenformaufzeichnung ohne Verzerrung bei hohen Abtastraten.
36 Parameter-Messungen: Unterstützt schnelle Parameter- und Statistikmessungen, inklusive Bildschirmmessung, Cursor-Auswahl und Schwellenwert-Einstellungen.
Hohe Erfassungsrate: 150.000 wfms/s im Normalmodus, bis zu 500.000 wfms/s im Fast-Acquire-Modus durch innovative digitale Parallelverarbeitung.
Navigationsfunktion: Bietet Zeit-, Marker- und Segmentnavigation zur schnellen Wellenformlokalisierung und unterstützt automatisches Scrollen mit einstellbaren Geschwindigkeiten.
DVM-Funktion: Integriertes digitales Voltmeter mit Überlimit-Alarm.
Cursor-Messung: Unterstützt gleichzeitige Messung auf CH1, CH2, CH3, CH4, MATH, REF, inklusive gleichzeitiger Zeit- und Spannungsmessung.
Wellenformaufzeichnung im Videoformat: Ermöglicht Wiedergabe und Analyse auf dem PC zur Verbesserung der Benutzererfahrung.
Vollspeicher-Hardware-Echtzeitdekodierung: Mit 56Mpts Speicher erfolgt die Echtzeit-Dekodierung von RS232/UART, I2C und SPI um ein Vielfaches schneller als herkömmliche Software-Dekodierung.
1Mpts erweiterte FFT: Unterstützt Mehrbereichsansicht, spektrale Einzelansicht, 4 Spuren und 4 Detektormodi, sowie automatische Spitzenwertmessung zur schnellen Identifikation von spektralen Schlüsselmerkmalen.

Technische Daten

Ultra Phosphor 2.0 Technologie, Fast Acquire Modus (bis zu 500.000 wfm/s)
Hardware-Echtzeit-Signalaufzeichnung (bis zu 120.000 Frames)
integriertes 4-Bit Digitalvoltmeter (DVM)
7-stelliger Hardware-Frequenzzähler
Serienbus-Dekodierung (RS232/UART, I²C, SPI)
1 Mpts erweiterte FFT-Funktion
integrierter Webserver & SCPI-Unterstützung

Produkt-Art: Digital-Oszilloskop

Bandbreite: 200 MHz

Samplingrate/Kanal: 2 GSa/s

Anzeige: 178 mm

Auflösung: 8 Bit

Bildschirm-Größe: 7 Zoll

Zeitbasis: 1 ns/div bis 1000 s/div

Anzahl analoge Eingänge max.: 4

: Werksstandard (ohne Zertifikat)

Messkategorie: CAT I
CAT II 300 V

Vertikal-Ablenkung: 500 µV/div bis 20 V/div

Eingangsimpedanz: 1 MΩ

Eingangskopplung: DC, AC, GND

Eingangsspannung: 400 V/AC

Spannungs-Versorgung (Details): 100 - 240 V/AC

Abm.: (L x B x H) 107 x 306 x 170 mm

Gewicht: 2.5 kg

Anzahl digitale Eingänge max.: 0

Display: 800 x 480 Pixel

Kalibrierleistung: Werkskalibrierungsbericht (Certificate of Conformance) im Lieferumfang

Breite: 306 mm

Höhe: 170 mm

Länge: 107 mm

Schnittstellen: USB-Host
USB-Device
LAN

Speichertiefe/Kanal: 56 Mpts

Typ: UPO1204

Dokumente & Downloads

Datenblatt

Datenblatt 3812387 Uni-T UPO1204 Digital-Oszilloskop 200 MHz 2 GSa/s 56 Mpts 8 Bit 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3812387 Uni-T UPO1204 Digital-Oszilloskop 200 MHz 2 GSa/s 56 Mpts 8 Bit 1 St.

Beschreibung

Das UPO1204 Digital-Oszilloskop nutzt die Ultra Phosphor 2.0-Technologie. Es bietet eine Bandbreite von 200 MHz, eine Echtzeit-Abtastrate von bis zu 2 GSa/s und ist mit 4 Kanälen ausgestattet. Zudem unterstützt es ein unabhängiges DVM-Modul, verfügt über umfangreiche Trigger- und Bus-Dekodierungsfunktionen sowie eine vollständige speicherbasierte Hardware-Echtzeitdekodierung. Das Oszilloskop eignet sich für Embedded-System-Design, Messtechnik, Unterhaltungselektronik, Automobil-elektronik, Feldwartung und Bildung sowie viele weitere Anwendungen.
