Uni-T UT-M26 Logik-Tastkopf 20 V
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
90 Stück
Neu
Rechnungsstellung für alle Partner-Artikel jetzt direkt durch ConradAnzahl
Gesamt (318,49 € / Stück)
399,00 €
-20 %
318,49 €
zzgl. MwSt.
& Kostenfreier Versand
14 Tage Rückgaberecht inklusive (30 Tage mit)
Highlights & Details
UNI-T UT-M26, 16-Kanal Logikanalysator-Tastkopf für MSO1000HD-Serie
- 16 Signalkanäle (D0–D15) + 16 Massekanäle, farblich und nummerisch gekennzeichnet
- Drei flexible Anschlussmethoden: Direktanschluss, Einzelleitungen, Testclips
- Zwei unabhängige digitale Busse, individuell konfigurierbar
- Kompatibel mit Oszilloskopen der MSO1000HD-Serie (Digitalkanal-Eingang)
Technische Daten
- Eingangskanäle: 16
- Schwellenwertbereich: ±20 V
- Schwellenwertgenauigkeit: ±(100 mV + 3 % des Schwellenwerts)
- Maximale Signalspannung: ±20 V
- Minimale Signalspannung: 500 mV
- Minimale erkennbare Pulsbreite: 5 ns
- Eingangsimpedanz: 101 kΩ ± 1 %
- Eingangskapazität: 9 pF ± 1 pF
- Produkt-Art
Logik-Tastkopf
- Nennspannung
20 V
- Typ
Logikanalysator-Tastkopf (16-Kanal Digital-Tastkopf)
Werksstandard (ohne Zertifikat)
- Gewicht
0.7 kg
- Kabellänge
100 cm
- Messkategorie
CAT I
- Passend für (Details)
UNI-T Oszilloskope der Serie MSO1000HD
Dokumente & Downloads
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3841578 Uni-T UT-M26 Logik-Tastkopf 20 V
Beschreibung
Der UT-M26 ist ein leistungsstarker 16-Kanal-Logikanalysator-Tastkopf, der digitale Bussignale und Signale des Prüflings mit den hochauflösenden Oszilloskopen der MSO1000HD-Serie verbindet. Dank 16 klar farblich und nummerisch gekennzeichneter Signal- und Massekanäle sowie drei flexibler Anschlussmethoden lässt sich der UT-M26 einfach und zuverlässig in unterschiedlichsten Testszenarien einsetzen. Zwei unabhängig konfigurierbare digitale Busse mit individuellen Einstellungen für Takt, Bitbreite, Darstellungsformat und Jitterunterdrückung ermöglichen eine präzise Signalanalyse.

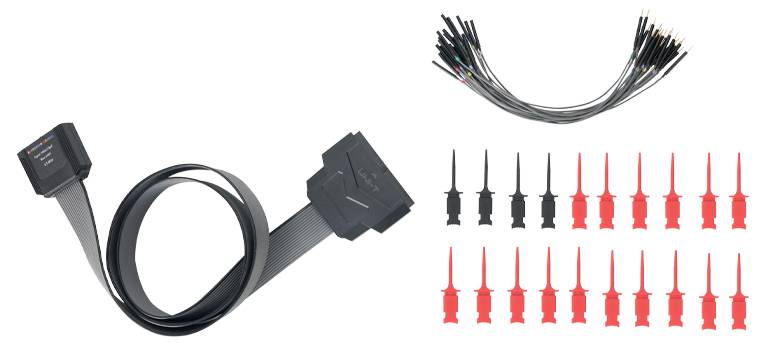

Lieferumfang
- Hauptkabel x1
- Messleitungen x20
- Hakenklemmen (Grabber) x20
- Tragetasche x1
