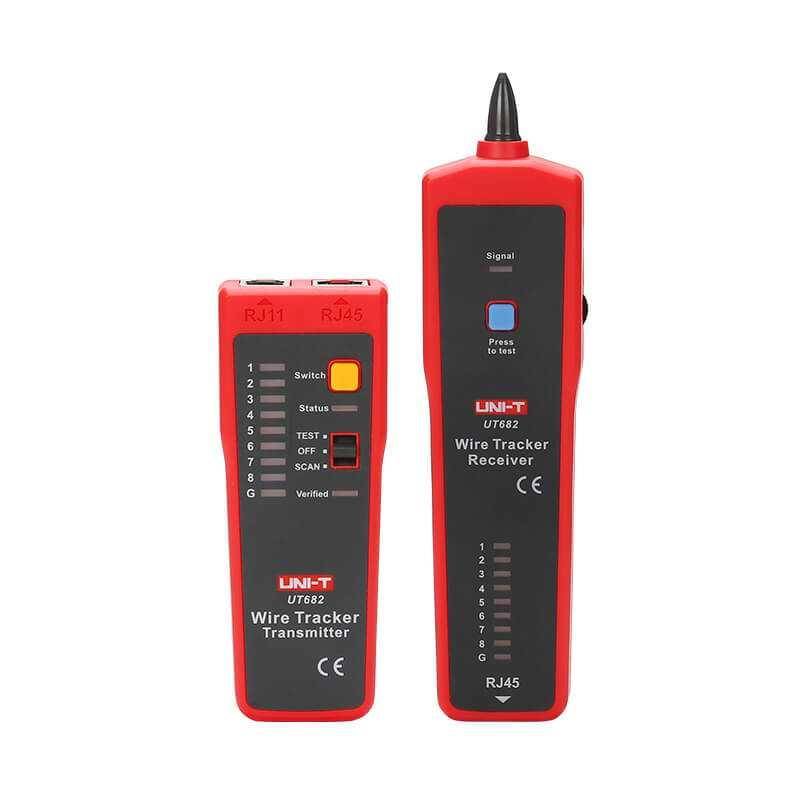

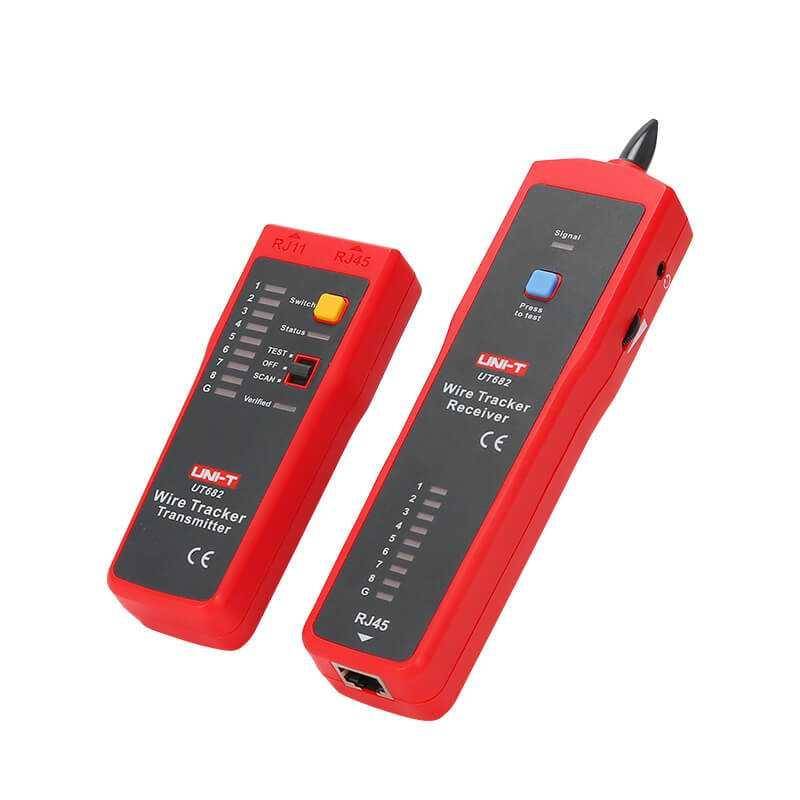

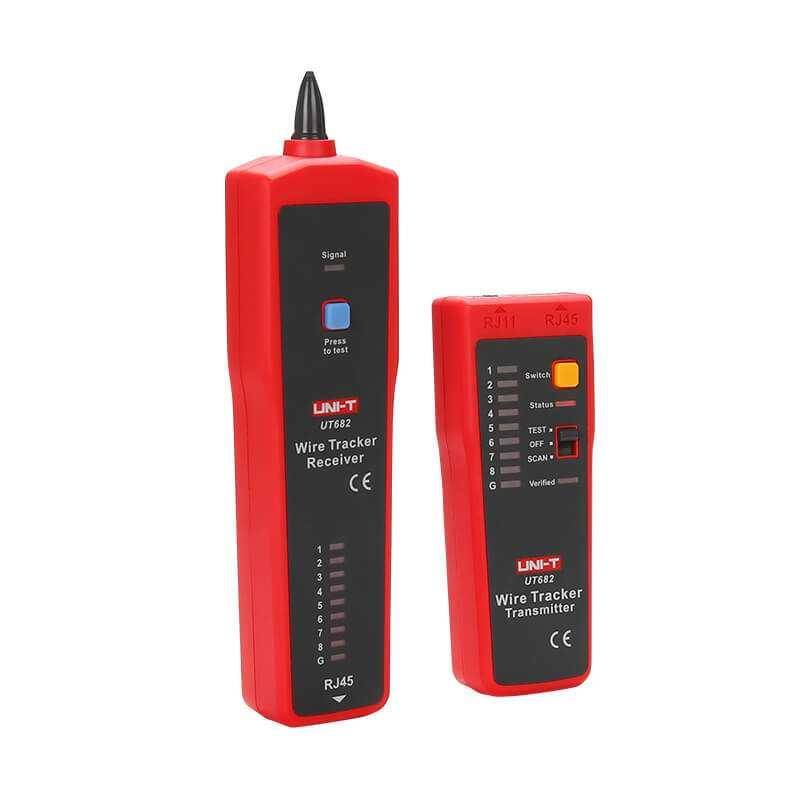

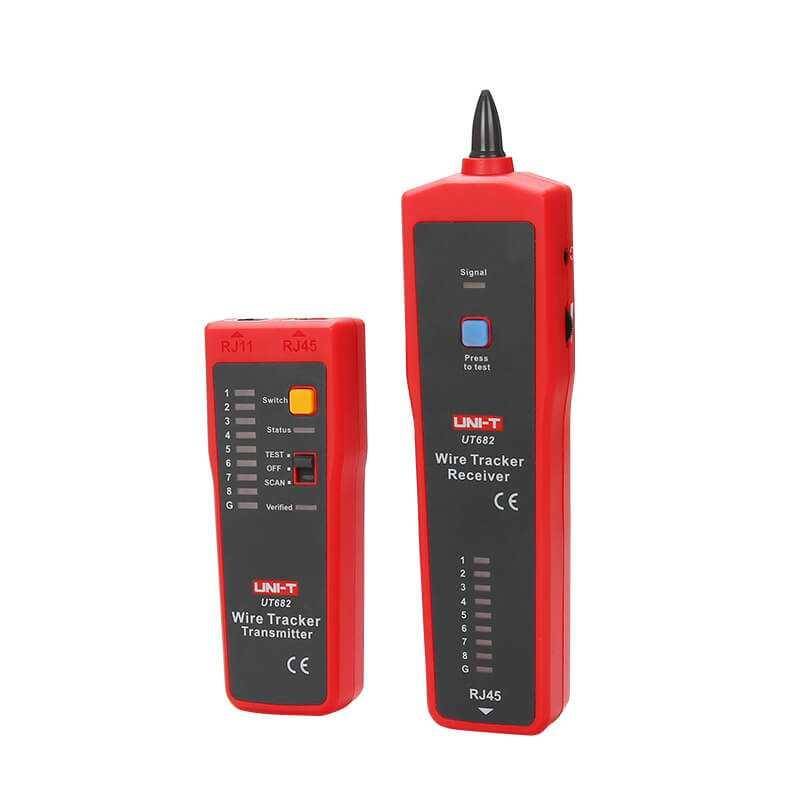

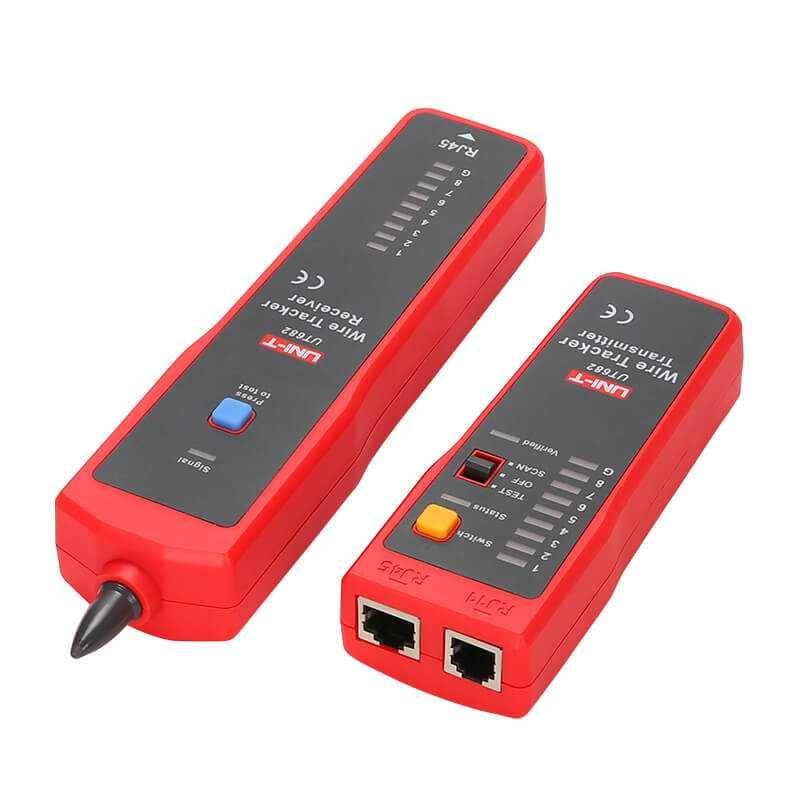

Uni-T - UT682 - UNI-T UT682 Kabelsuchgerät
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Sie haben bereits das beste Angebot für Ihre Menge.
Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.
Technische Daten
- Typ
UT682
Beschreibung
UNI-T UT682 Wire Tracker
Der UNI-T UT682 ist ein kompakter Wire Tracker, bestehend aus einem Sender und einem Empfänger, zur einfachen Nachverfolgung und Diagnose von Ethernet-, Telefon- und Stromkabeln, auch bei verlegten oder isolierten Leitungen. Die integrierte Signalsonde im Empfänger erlaubt es, aktive Kabel schnell und zielgerichtet zu identifizieren, ohne die Kabel aus dem Netzwerk entfernen zu müssen. Mithilfe der RJ11- und RJ45-Schnittstellen lassen sich Netzwerkkabel zusätzlich auf Kurzschluss, Unterbrechungen oder fehlerhafte Verdrahtung prüfen. Über die integrierte Kopfhörerbuchse kann das Gerät auch in lauter Umgebung genutzt werden.
Dank seiner kompakten Bauform und der anti-interferenzfähigen Signalverarbeitung eignet sich der UT682 ideal für den Einsatz bei der Installation und Wartung von Netzwerken, Telefonanlagen sowie anderen schwachstrombasierten Systemen. Die Bedienung erfolgt einfach über die Funktionstasten und die Signalleuchten an Sender und Empfänger. Ein praktisches Werkzeug für Techniker, Netzwerkadministratoren und Installateure im Bereich der strukturierten Verkabelung.
Merkmale im Überblick
Zur Nachverfolgung von Ethernet-, Telefon- und Stromkabeln geeignet
Ermöglicht die Lokalisierung von Kabeln ohne Entfernen der Isolierung
RJ11- und RJ45-Anschlüsse zur Kabeldiagnose
Signalanzeige mit LED für Signalstärke
Kopfhöreranschluss für laute Umgebungen
Erkennt offene, kurzgeschlossene und unterbrochene Leitungen
Anzeige der Polarität bei Telefonleitungen
Schnelle und langsame Leitungsprüfung wählbar
Anzeige für geschirmte/ungeschirmte LAN-Kabel
Line-Sequence-Prüfung über 9 LEDs
Empfindlichkeit stufenlos einstellbar
Direkt zugänglicher Tracking-Schalter am Empfänger
Präzise Signalortung über integrierte Signalsonde
Kompatibilität
Netzwerkkabel (RJ45)
Telefonkabel (RJ11)
Niederspannungsleitungen
Kopfhörer mit 3,5 mm Klinkenkabel
Technische Daten
Signalanzeige: LED für Signalstärke
Verfolgung von aktiven (live) Switchboard-Leitungen möglich
Verfolgungsdistanz für Switchboard-Leitungen: ≥100 m
Verfolgungsdistanz für Telefonleitungen: ≥3000 m
Verfolgungsdistanz für Stromkabel: ≥320 m
Kurzschluss- und Unterbrechungstest: vorhanden
Polaritäsanzeige für Telefonleitungen: vorhanden
Unterbrechungserkennung (Broken Wire): vorhanden
Niedriger Batteriestatus (Transmitter): Anzeige vorhanden
Kopfhörerbuchse für Empfänger: 3,5 mm
Leitungsreihenfolge-Messung: 9 LEDs
Messgeschwindigkeit der Leitungsfolge: schnell/langsam wählbar
Anzeige für geschirmte/ungeschirmte LAN-Kabel
Bedienung über Funktionstaste und Betriebsartenschalter
RJ11- und RJ45-Anschlussbuchsen am Sender
Abmessungen Sender: 125 × 48 × 28 mm
Abmessungen Empfänger: 195 × 48 × 30 mm
Lieferumfang
1x UT682 Kabeltester
1x RJ11-Testkabel mit Krokodilklemme
1x RJ45-Testkabel
1x RJ11-Testkabel
1x Bedienungsanleitung
Links
Flyer
Anleitung
