Uni-T UTG2062X Funktionsgenerator netzbetrieben 60 MHz (max) 2-Kanal kaufen

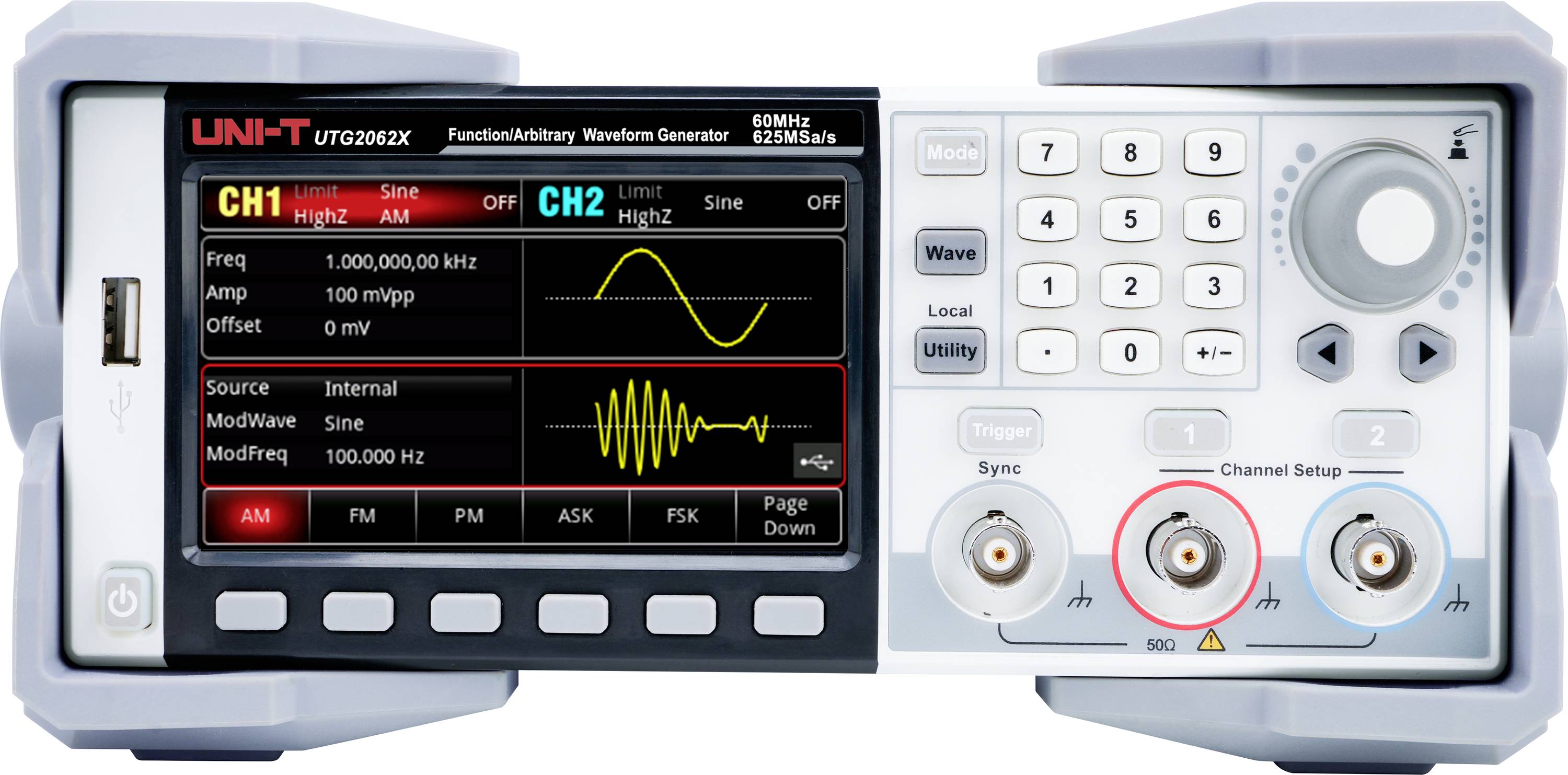

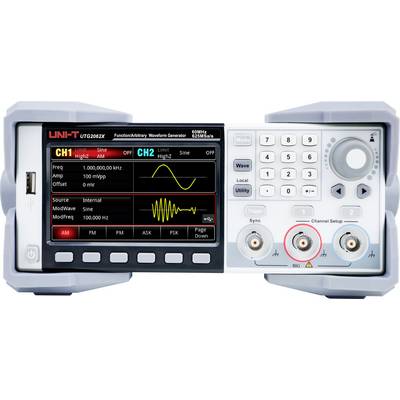

Zweikanal-Funktionsgenerator mit Display zeigt Sinuskurven. Gerätetasten und Knöpfe zur Steuerung sichtbar.

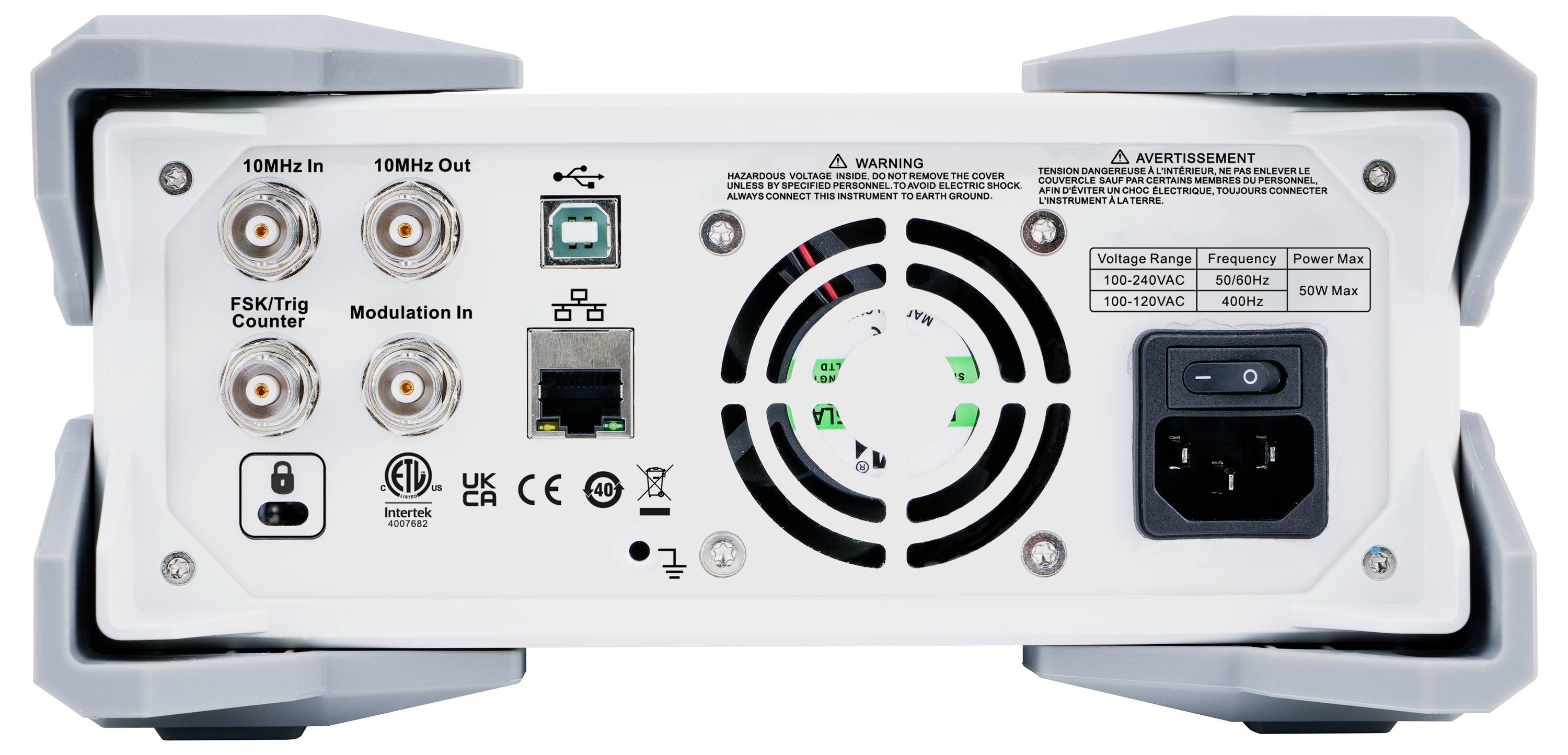

Rückseite eines elektronischen Geräts mit Anschlussbuchsen, USB-Port, Lüfter, Netzanschluss und Spannungsspezifikationen.

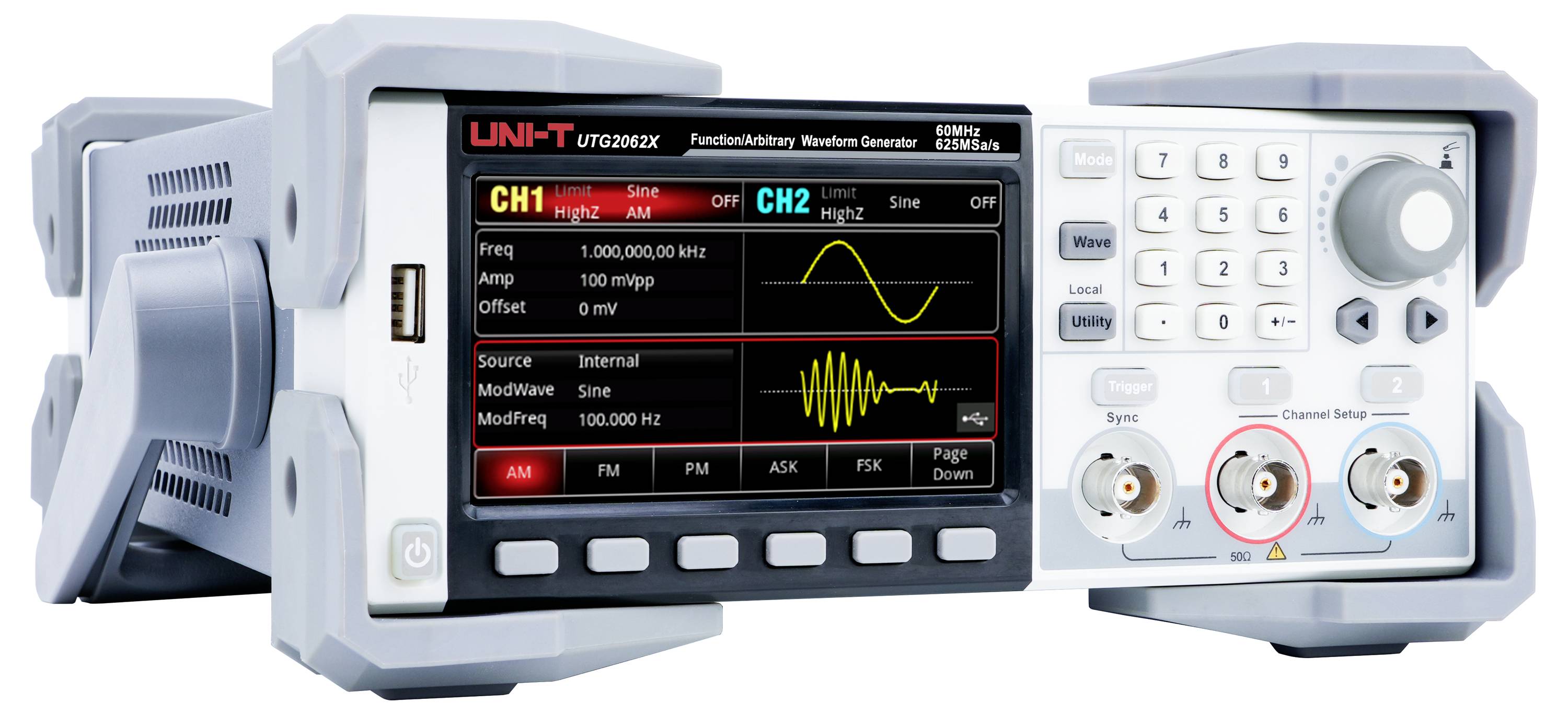

Funktion-Generator mit digitalem Display. Zeigt zwei Kanäle mit Wellenformen, Frequenz- und Amplitudeneinstellungen.

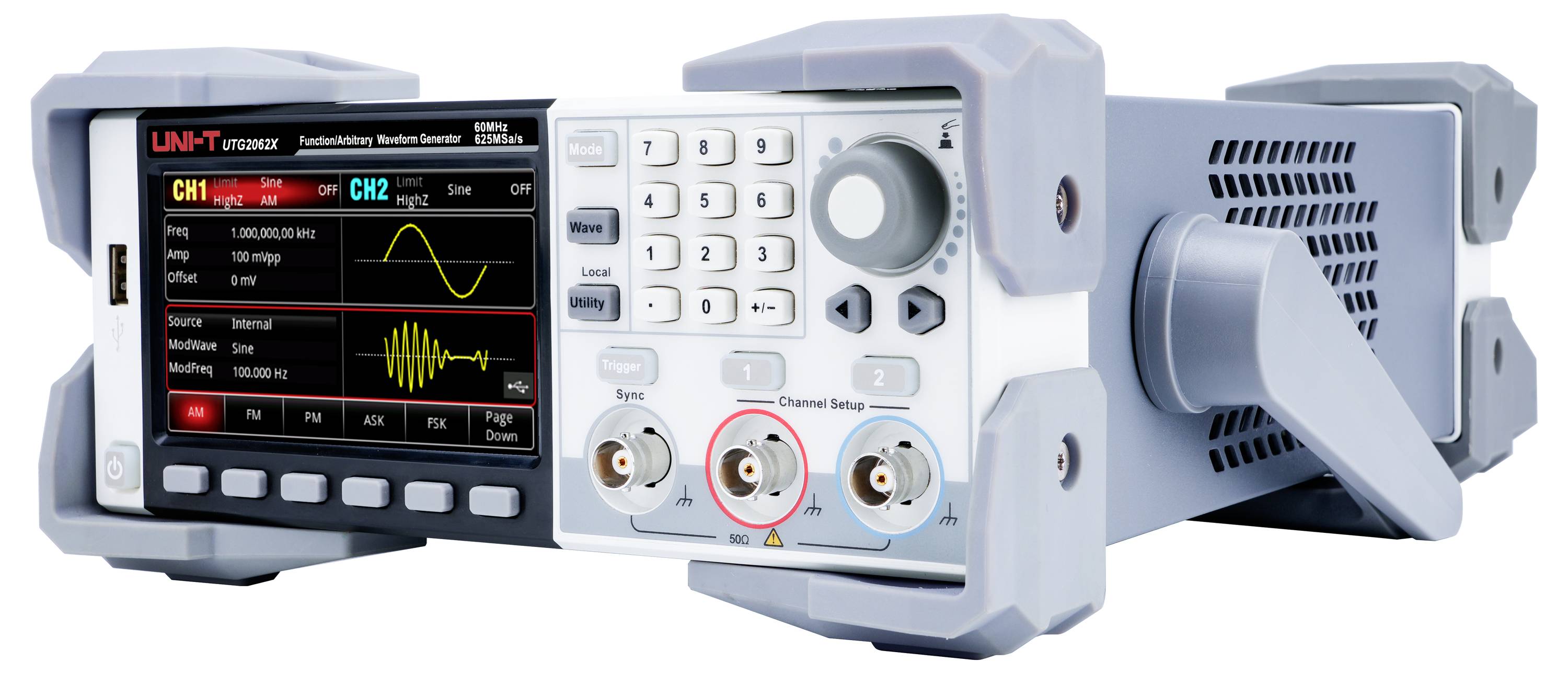

Ein Funktionsgenerator mit einem farbigen Display zeigt Wellenformgrafiken für zwei Kanäle an. Bedienelemente und Anschlüsse sind sichtbar.

1/4

Datenblatt (PDF)

Lieferung Di., 8. Sept.

15 Stück

Verkauf und Versand:

Conrad Electronic AGB

Kostenfreier Versand ab 100,00 €

Menge (Stück)

Ersparnis

Verpackungspreis (zzgl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen 0,00 €

Anzahl

Stück

Gesamt (479,00 € / Stück)

479,00 €

zzgl. MwSt.

Kostenfreier Versand

nur 69,90 €

14 Tage Rückgaberecht inklusive (30 Tage mit)

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

UNI-T UTG2062X Arbiträr-Funktionsgenerator 60MHz 2-Kanel 625MS/s 64Mpts 4,3″ TFT-LCD

- Max. Ausgangsfrequenz: 60 MHz
- Abtastrate: 625 MSa/s
- Vertikale Auflösung: 16 Bit
- Kanäle: 2
- Arbiträrwellenformlänge: 64 Mpts
- Display: 4,3″ TFT-LCD

Technische Daten

Produkt-Art: Funktionsgenerator netzbetrieben

Frequenz-Bereich: 60 MHz (max)

Anzeige: LCD

: Werksstandard (ohne Zertifikat)

Abm.: (B x H) 190 mm x 330 mm

Gewicht: 3 kg

Anzahl Kanäle: 2-Kanal

Frequenz (max.): 60 MHz

Breite: 190 mm

Höhe: 330 mm

Typ: UTG2062X

Dokumente & Downloads

Datenblatt

Datenblatt 3400015 Uni-T UTG2062X Funktionsgenerator netzbetrieben 60 MHz (max) 2-Kanal

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3400015 Uni-T UTG2062X Funktionsgenerator netzbetrieben 60 MHz (max) 2-Kanal

Beschreibung

Der UTG2062X ist ein kosteneffizienter Funktions-/Arbiträrwellenformgenerator, der mit DDS-Technologie präzise und verzerrungsarme Signale erzeugt. Er bietet eine maximale Ausgangsfrequenz von 60 MHz, eine Abtastrate von 625 MSa/s und eine 16-Bit-Auflösung, um eine stabile und hochpräzise Signalausgabe zu gewährleisten. Mit 2 Kanälen, einer 64 Mpts Wellenformlänge und einem 4,3″ TFT-LCD-Touchscreen ist der UTG2062X einfach zu bedienen und bietet eine effiziente Lösung für Lern-, Test- und Wellenformanalysen.

Ausführung

- 4,3″ Touch-Display: Hochauflösendes 4,3-Zoll-Display mit Touch-Bedienung für eine schnellere und bequemere Steuerung des Geräts.
- Gleichwertige Leistung auf beiden Kanälen: Hochausgang mit großer Amplitude – beide Kanäle bieten eine vollständige Amplitude von 20 Vpp bei Frequenzen bis zu 20 MHz.
- Niedrige Verzerrung: Hervorragende harmonische Verzerrung mit einem störungsfreien Dynamikbereich von -80 dBc.
- Geringes Jitter: Fortschrittliche digitale Abtasttechnologie sorgt für eine stabile und präzise Signalausgabe.
- Schnelle Kantensteuerung: Die neue Generation der hochpräzisen, breiten dynamischen Pulswellen bietet eine minimale Pulsbreite von 8 ns. Die Pulsbreite ist fein einstellbar mit einer minimalen Schrittweite von 100 ps und ermöglicht die Erzeugung höherer Oberwellen.
- Hoher Signal-Rausch-Abstand (SNR): Eine kleine Signalüberlagerung mit einer großen DC-Komponente reduziert das Ausgangsrauschen und erhöht den Signal-Rausch-Abstand (SNR). (Das CH1-Signal in der Abbildung wird von der UTG2000X-Serie erzeugt.)
- Vielfältige Modulationsmodi: Unterstützung für 15 Modulationstypen, darunter AM, FM, PM, DSB-DG66:DG70AM, ASK, FSK, PSK, 3FSK, 4FSK, BPSK, QPSK, OSK, SUM, QAM und PWM.
- Kanalzusammenführung: Signale können durch SUM-Funktion oder Kanalstapelung kombiniert werden, um einstellbare SNR-Signale und Dual-Tone-Multifrequenzsignale zu erzeugen.
- Arbiträrwelleneditor: Der Arbiträrwelleneditor ermöglicht das Erstellen individueller Wellenformen durch Einfügen von Standardwellen oder freies Zeichnen.

Lieferumfang

- UTG2062X (2CH, 60MHz)
- Netzkabel × 1
- USB-Kabel × 1
- BNC-BNC-Kabel × 1
- BNC-Kabel mit roten und schwarzen Krokodilklemmen × 1
- Mehrsprachige Sicherheitsanweisungen
- Kurzanleitung
- Kalibrierungszertifikat

Hinweise

Weitere Modelle

- UTG2122X: 120 MHz Ausgangsfrequenz, 625 MSa/s Abtastrate, 16-Bit Auflösung, 2 Kanäle, 64 Mpts Arbiträrwellenformlänge, 4,3″ TFT-LCD Touchscreen.

UTG2082X: 80 MHz Ausgangsfrequenz, 625 MSa/s Abtastrate, 16-Bit Auflösung, 2 Kanäle, 64 Mpts Arbiträrwellenformlänge, 4,3″ TFT-LCD Touchscreen.
