Highlights & Details

UNI-T UTG9504T Arbiträr-Funktionsgenerator 500MHz 4-Kanel 2.5GSa/S 64Mpts10,1″ TFT-LCD

- Max. Ausgangsfrequenz: 500 MHz
- Abtastrate: 2,5 GSa/s
- Vertikale Auflösung: CH3 & CH4: 16-bit, CH1 & CH2: 14-bit
- Kanäle: 4
- Arbiträre Wellenformlänge: 64 Mpts
- Display: 10,1-Zoll TFT-LCD

Technische Daten

Produkt-Art: Funktionsgenerator netzbetrieben

Frequenz-Bereich: 500 MHz (max)

Signal-Ausgangsformen: Arbiträr
Rampe
Puls
Sinus
Rauschen
Rechteck

: Werksstandard (ohne Zertifikat)

Abm.: (B x H) 220 mm x 350 mm

Gewicht: 5 kg

Anzahl Kanäle: 4-Kanal

Frequenz (max.): 500 MHz

Breite: 220 mm

Höhe: 350 mm

Typ: UTG9504T

Dokumente & Downloads

Datenblatt

Datenblatt 3400012 Uni-T UTG9504T Funktionsgenerator netzbetrieben 500 MHz (max) 4-Kanal Arbiträr, Rampe, Puls, Sinus, Rauschen, Rechteck

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3400012 Uni-T UTG9504T Funktionsgenerator netzbetrieben 500 MHz (max) 4-Kanal Arbiträr, Rampe, Puls, Sinus, Rauschen, Rechteck

Beschreibung

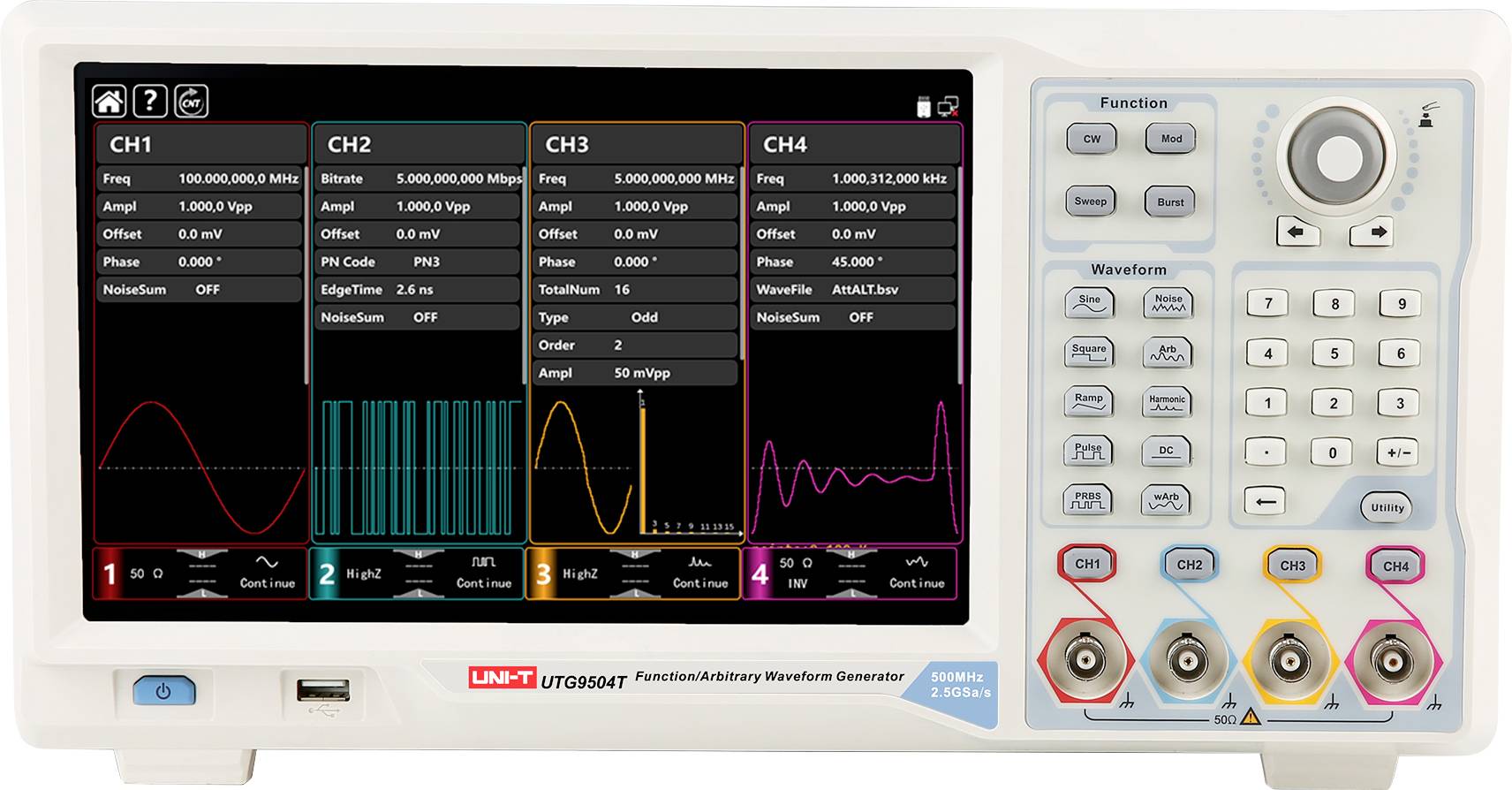

Der UTG9504T ist ein 4-Kanal-Wellenformgenerator mit einer maximalen Ausgangsfrequenz von 500 MHz und einer Abtastrate von bis zu 2,5 GSa/s. Er verfügt über eine 16-Bit/14-Bit vertikale Auflösung und eine 64 Mpts Arbiträrwellenformlänge, was eine präzise und stabile Signalerzeugung gewährleistet. Ausgestattet mit einem 10,1-Zoll TFT-LCD-Touchscreen bietet der UTG9504T eine intuitive Benutzeroberfläche und ein ergonomisches Design, das die Benutzererfahrung und die Arbeitseffizienz verbessert.

Ausführung

- 10,1-Zoll-Touchscreen: Der UTG9504T verfügt über einen kapazitiven 10,1-Zoll-Touchscreen mit 1280×800 Auflösung und einem neuen UI-Design, das eine intuitive Bedienung und eine verbesserte Benutzererfahrung bietet.
- 4-Kanal-Ausgang & 4 Sweep-Modi: Standardmäßiger 4-Kanal-Ausgang zur gleichzeitigen Erzeugung verschiedener Signale. Neben Linearen und Logarithmischen Sweep-Modi bietet der UTG9504T zwei neue Modi:
Step-Modus: Präzise, schrittweise Anpassungen
List-Modus: Definierte Werte oder Punkte für präzise Steuerung der Signalerzeugung
- 8-stelliger Frequenzzähler: Misst Frequenzen von 100 mHz bis 800 MHz mit hoher Präzision und analysiert Parameter wie Frequenz, Periode, Tastverhältnis sowie positive und negative Impulsbreiten.
- Vielseitige Modulationsmodi & Arbiträrwellenformen: Unterstützt AM, FM, PM, DSB-AM, QAM, ASK, FSK, PSK, PWM und mehr für Lehr- und Kommunikationssystemtests. Enthält über 200 vordefinierte Arbiträrwellenformen für Anwendungen in Technik, Biomedizin, Standards und Mathematik.
- Protokollausgabe: Unterstützt SPI, I2C und UART, ideal für vielseitige digitale Schnittstellen-Tests.
- PRBS- und SNR-Funktion:
- PRBS-Generator zur Bitfehlerratenprüfung in Hochgeschwindigkeits-Datenübertragungen
- SNR-Funktion zur Überlagerung von Gaussianischem Rauschen zur Bewertung der Störfestigkeit von Geräten

Lieferumfang

- UTG9504T (4CH, 500MHz)
- Netzkabel × 1
- USB-Datenkabel × 1
- BNC-BNC-Kabel × 4
- Mehrsprachige Sicherheitsanweisungen
- Kurzanleitung
- Kalibrierungszertifikat

Hinweise

Weitere Modelle

- UTG9604T: Wellenformgenerator, 600 MHz Ausgangsfrequenz, 2,5 GSa/s Abtastrate, 16-Bit vertikale Auflösung, 4 Kanäle, 64 Mpts Arbiträrwellenformlänge, 10,1-Zoll TFT-LCD-Touchscreen.

- UTG9354T: Wellenformgenerator, 350 MHz Ausgangsfrequenz, 2,5 GSa/s Abtastrate, 16-Bit/14-Bit vertikale Auflösung, 4 Kanäle, 64 Mpts Arbiträrwellenformlänge, 10,1-Zoll TFT-LCD-Touchscreen.
