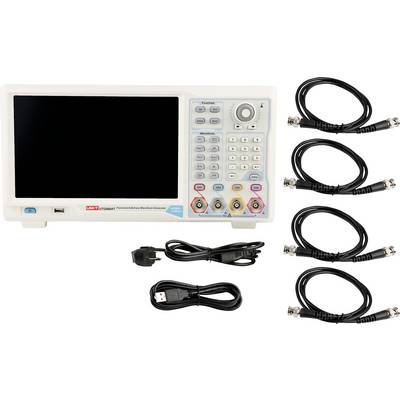

Funktion-Generator mit Display und Bedienelementen, daneben fünf Kabel und Netzstecker.

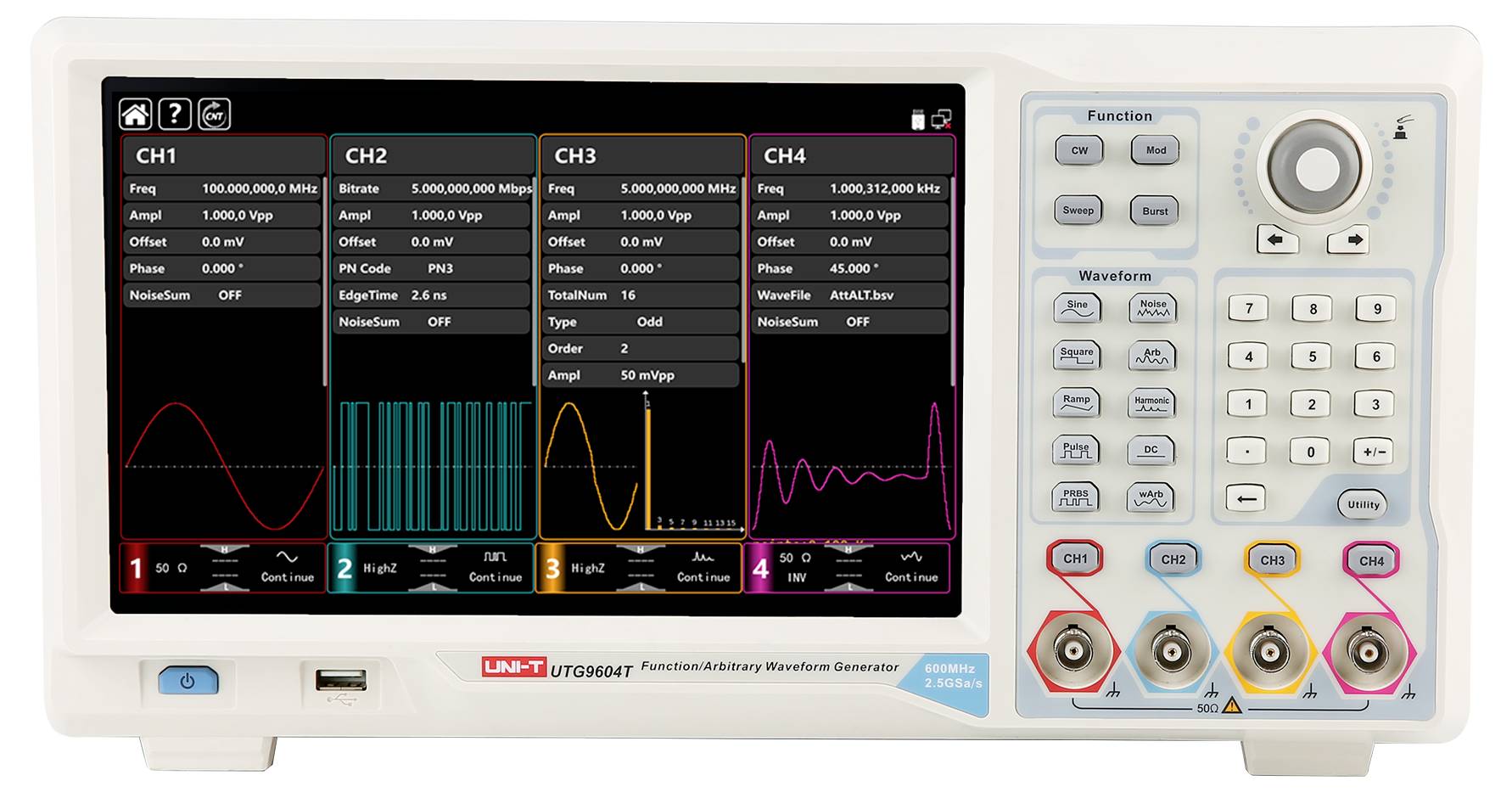

Ein Funktionsgenerator zeigt vier Kanäle mit verschiedenen Wellenformen und Einstellungen auf einem digitalen Display an.

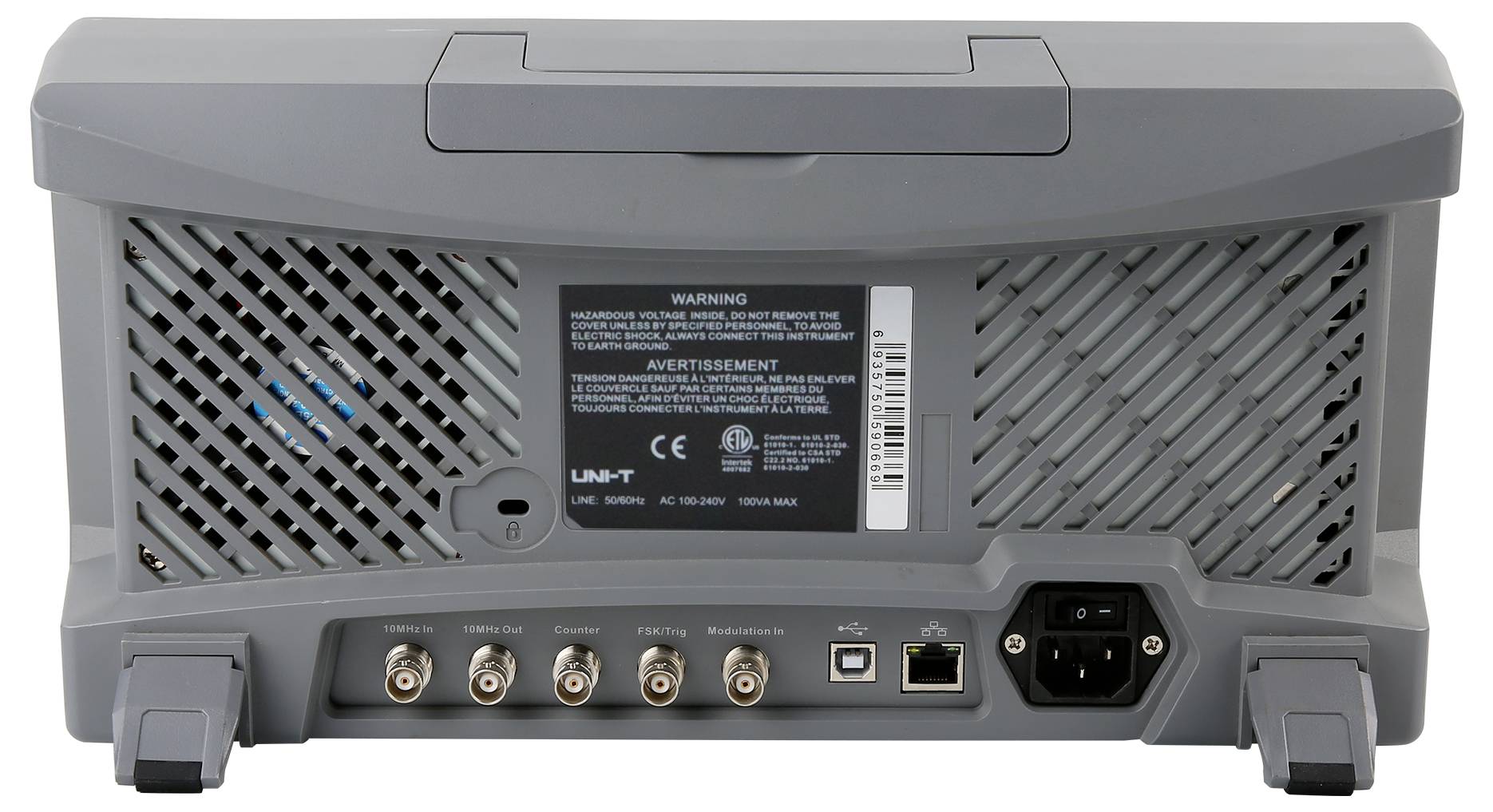

Das Bild zeigt die Rückseite eines grauen elektronischen Geräts mit mehreren Anschlüssen und einer Stromversorgungseinheit.

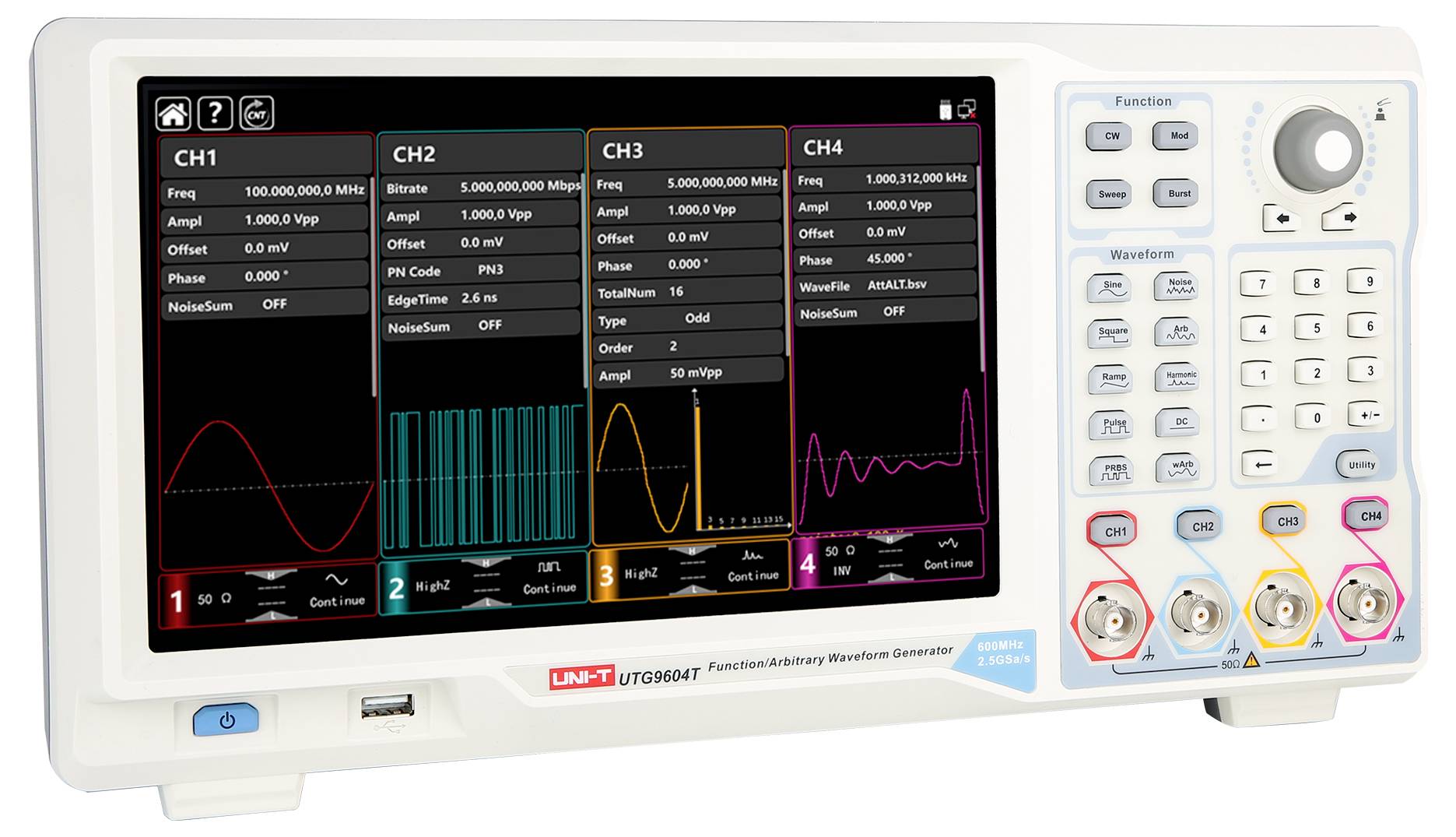

Ein Funktionsgenerator mit digitalem Display zeigt Wellenformen auf drei Kanälen. Knöpfe und Anschlüsse befinden sich rechts.

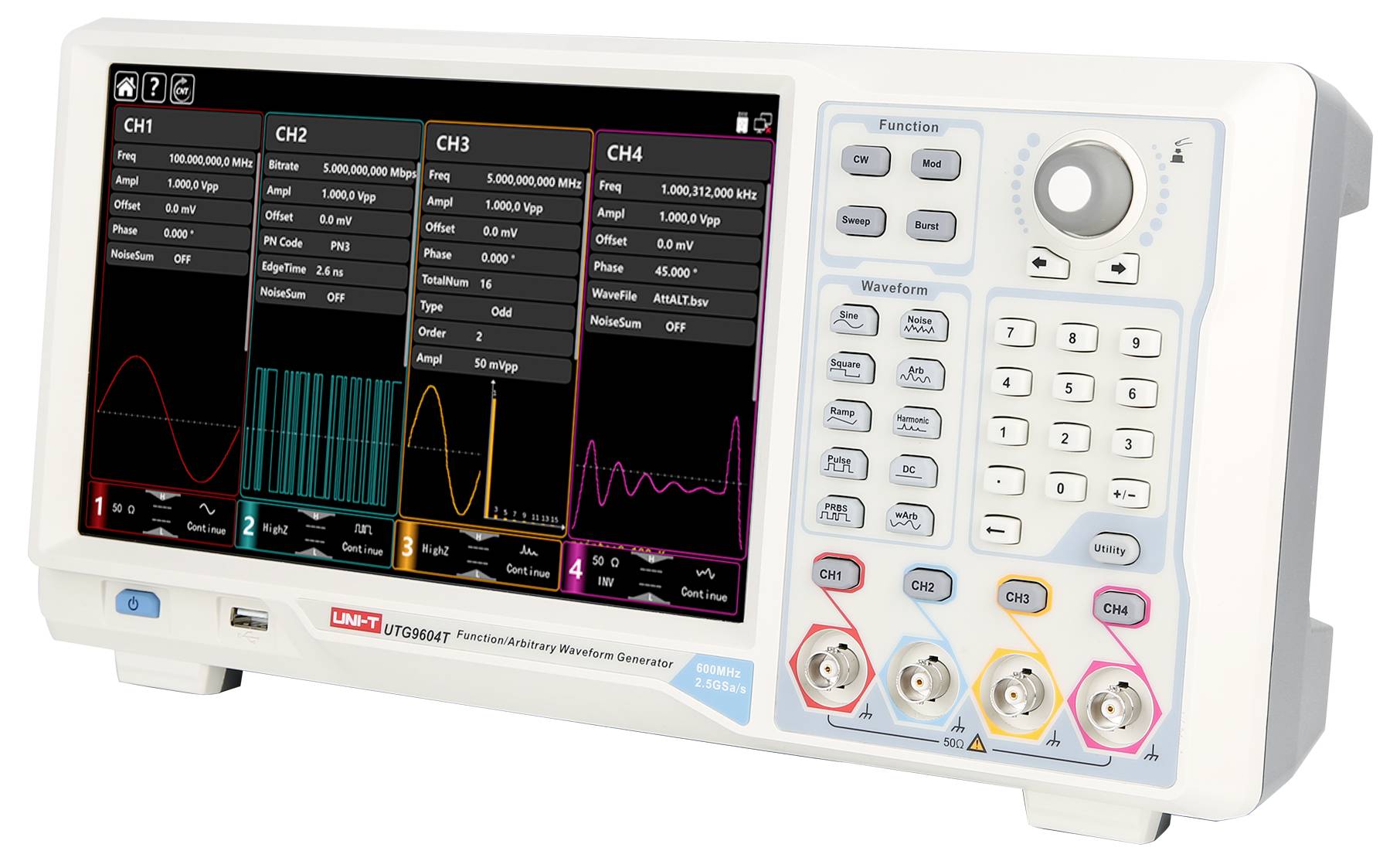

Ein elektronisches Testgerät mit vier Kanälen zeigt Wellenformen und Messdaten auf einem farbigen Display. Tasten zur Bedienung befinden sich rechts.

1/5

Datenblatt (PDF)

Lieferung Di., 8. Sept.

2 Stück

Verkauf und Versand:

Conrad Electronic AGB

Kostenfreier Versand ab 100,00 €

Menge (Stück)

Ersparnis

Verpackungspreis (zzgl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen 0,00 €

Anzahl

Stück

Gesamt (5.578,99 € / Stück)

5.578,99 €

zzgl. MwSt.

Kostenfreier Versand

nur 139,00 €

Nur noch 2 Stück verfügbar

14 Tage Rückgaberecht inklusive (30 Tage mit)

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

UNI-T UTG9604T Arbiträr-Funktionsgenerator 600MHz 4-Kanel 2.5GSa/S 64Mpts10,1″ TFT-LCD

- Max. Ausgangsfrequenz: 600 MHz
- Abtastrate: 2,5 GSa/s
- Vertikale Auflösung: 16 Bit
- Kanäle: 4
- Arbiträre Wellenformlänge: 64 Mpts
- Display: 10,1-Zoll TFT-LCD

Technische Daten

Produkt-Art: Funktionsgenerator netzbetrieben

Frequenz-Bereich: 600 MHz (max)

Signal-Ausgangsformen: Arbiträr
Rechteck
Puls
Rampe
Rauschen
Sinus

: Werksstandard (ohne Zertifikat)

Abm.: (B x H) 220 mm x 350 mm

Gewicht: 5 kg

Anzahl Kanäle: 4-Kanal

Frequenz (max.): 600 MHz

Breite: 220 mm

Höhe: 350 mm

Spannungs-Versorgung: netzbetrieben

Typ: UTG9604T

Dokumente & Downloads

Datenblatt

Datenblatt 3403917 Uni-T UTG9604T Funktionsgenerator netzbetrieben 600 MHz (max) 4-Kanal Arbiträr, Rechteck, Puls, Rampe, Rauschen, Sinus

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3403917 Uni-T UTG9604T Funktionsgenerator netzbetrieben 600 MHz (max) 4-Kanal Arbiträr, Rechteck, Puls, Rampe, Rauschen, Sinus

Beschreibung

Der UTG9604T ist ein 4-Kanal-Wellenformgenerator, der erweiterte Funktionen wie Rauschgenerierung und PRBS bietet. Mit einer maximalen Ausgangsfrequenz von 600 MHz und einer Abtastrate von bis zu 2,5 GSa/s gewährleistet er eine präzise und stabile Signalerzeugung dank Direct Digital Synthesizer (DDS)-Technologie. Der UTG9604T überzeugt mit hoher Leistung, vielseitigen Funktionen und einer ultrafeinen Auflösung von 1 μHz, ideal für anspruchsvolle Anwendungen. Sein 10,1-Zoll hochauflösendes Touchscreen-Display und das ergonomische Design verbessern den Benutzerkomfort und steigern die Effizienz für eine intuitive und effektive Bedienung.

Ausführung

- 10,1-Zoll-Touchscreen: Der UTG9604T verfügt über einen kapazitiven 10,1-Zoll-Touchscreen mit 1280×800 Auflösung und einem neuen UI-Design, das eine intuitive Bedienung und eine verbesserte Benutzererfahrung bietet.
- 4-Kanal-Ausgang & 4 Sweep-Modi: Standardmäßiger 4-Kanal-Ausgang zur gleichzeitigen Erzeugung verschiedener Signale. Neben Linearen und Logarithmischen Sweep-Modi bietet der UTG9604T zwei neue Modi:
Step-Modus: Präzise, schrittweise Anpassungen
List-Modus: Definierte Werte oder Punkte für präzise Steuerung der Signalerzeugung
- 8-stelliger Frequenzzähler: Misst Frequenzen von 100 mHz bis 800 MHz mit hoher Präzision und analysiert Parameter wie Frequenz, Periode, Tastverhältnis sowie positive und negative Impulsbreiten.
- Vielseitige Modulationsmodi & Arbiträrwellenformen: Unterstützt AM, FM, PM, DSB-AM, QAM, ASK, FSK, PSK, PWM und mehr für Lehr- und Kommunikationssystemtests. Enthält über 200 vordefinierte Arbiträrwellenformen für Anwendungen in Technik, Biomedizin, Standards und Mathematik.
- Protokollausgabe: Unterstützt SPI, I2C und UART, ideal für vielseitige digitale Schnittstellen-Tests.
- PRBS- und SNR-Funktion:
- PRBS-Generator zur Bitfehlerratenprüfung in Hochgeschwindigkeits-Datenübertragungen
- SNR-Funktion zur Überlagerung von Gaussianischem Rauschen zur Bewertung der Störfestigkeit von Geräten

Lieferumfang

- UTG9604T (4CH, 600MHz)
- Netzkabel × 1
- USB-Datenkabel × 1
- BNC-BNC-Kabel × 4
- Mehrsprachige Sicherheitsanweisungen
- Kurzanleitung
- Kalibrierungszertifikat

Hinweise

Weitere Modelle

- UTG9354T: Wellenformgenerator, 350 MHz Ausgangsfrequenz, 2,5 GSa/s Abtastrate, 16-Bit/14-Bit vertikale Auflösung, 4 Kanäle, 64 Mpts Arbiträrwellenformlänge, 10,1-Zoll TFT-LCD-Touchscreen.

- UTG9504T: Wellenformgenerator, 500 MHz Ausgangsfrequenz, 2,5 GSa/s Abtastrate, 16-Bit/14-Bit vertikale Auflösung, 4 Kanäle, 64 Mpts Arbiträrwellenformlänge, 10,1-Zoll TFT-LCD-Touchscreen.
