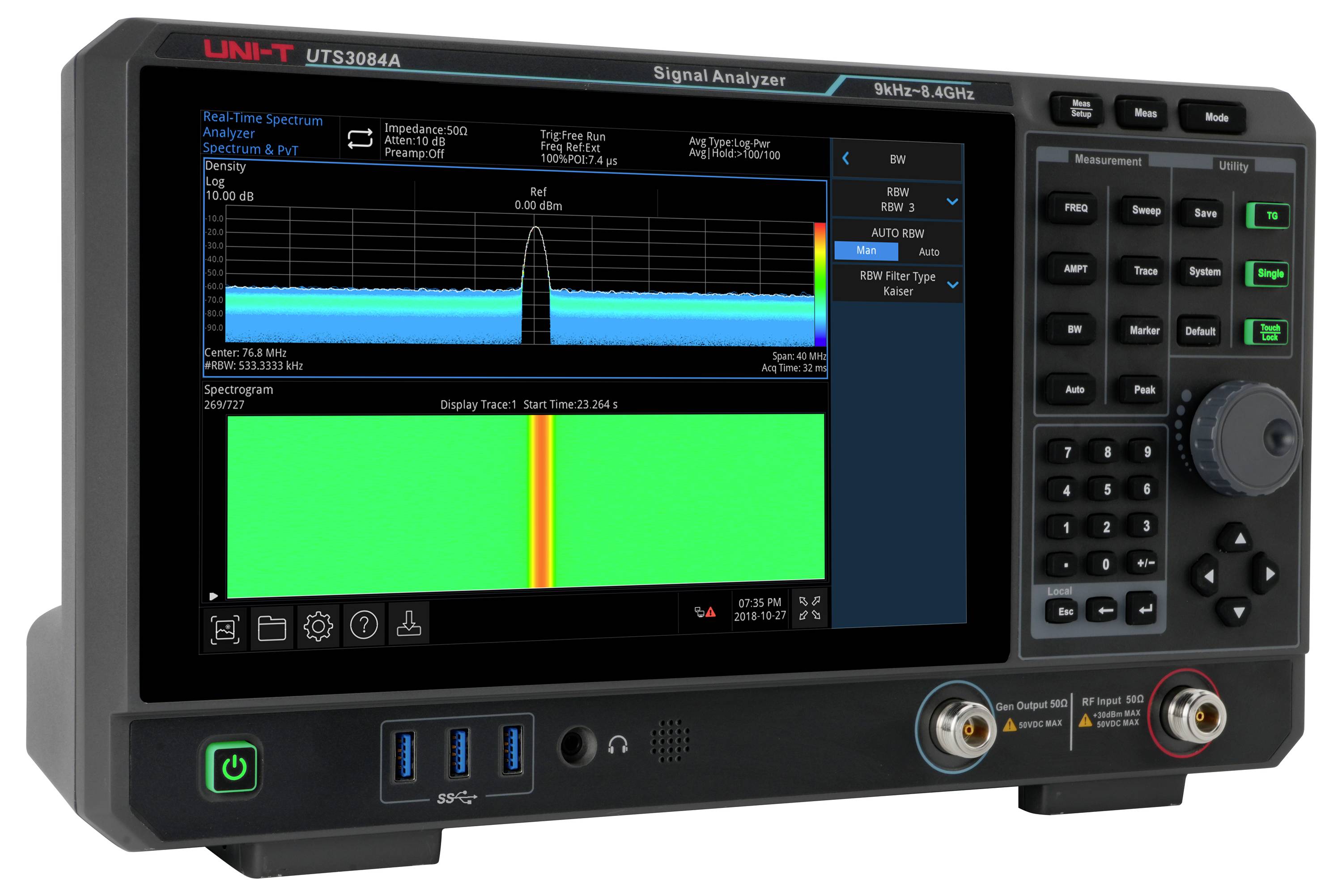

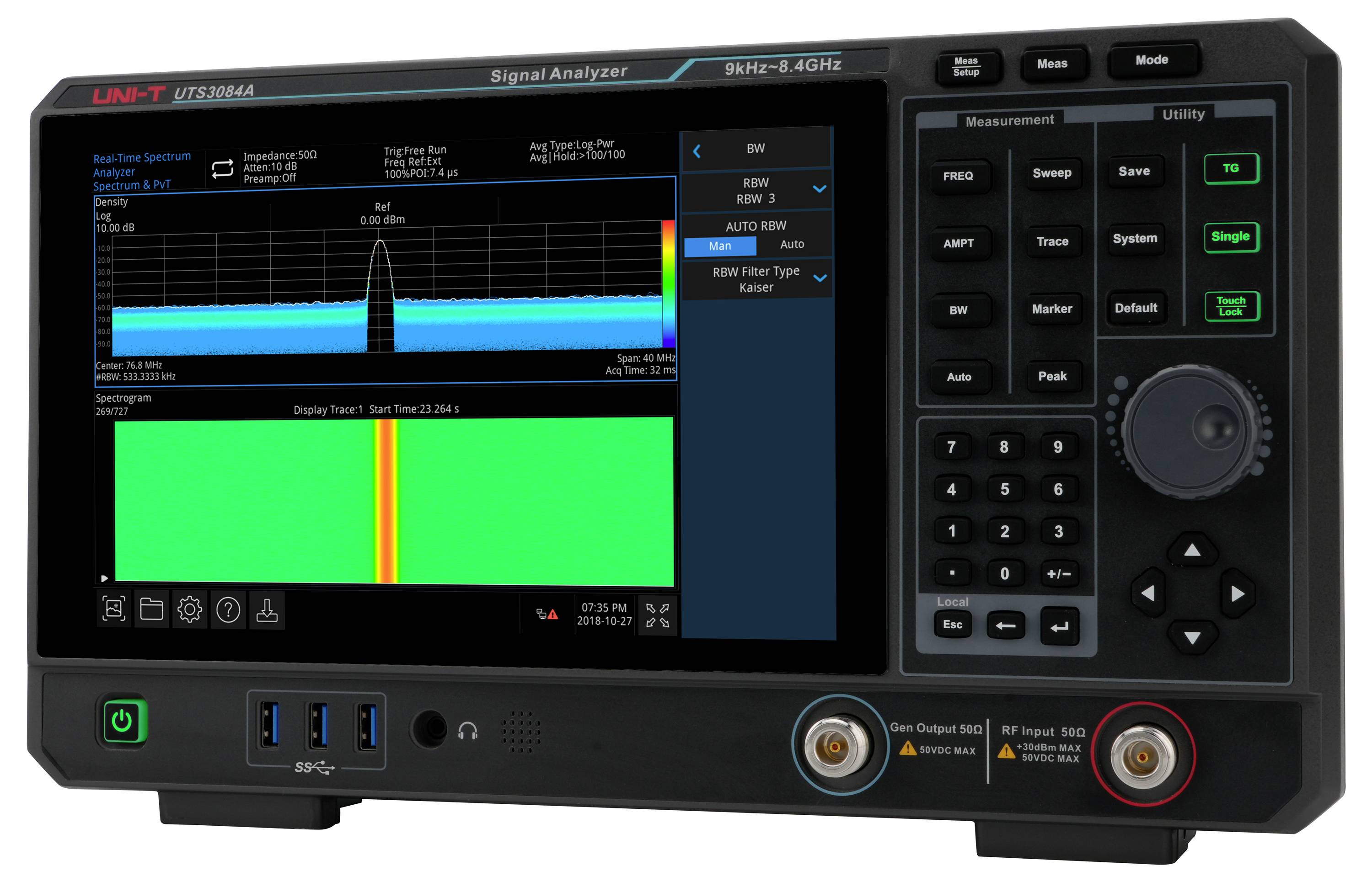

Uni-T UTS3084A Spektrum-Analysator 9 kHz, 8.4 GHz
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
Menge (Stück)
Ersparnis
Verpackungspreis (zzgl. MwSt.)
1
-
10.491,60 €
3
2% = 255,70 €
10.235,90 €
5
3% = 340,94 €
10.150,66 €
10
4% = 426,16 €
10.065,44 €
Mengenrabatte variieren je nach Verkäufer
Sie sparen 0,00 €
Anzahl
Gesamt (10.491,60 € / Stück)
10.491,60 €
zzgl. MwSt.
Kostenfreier Versand
Nur noch 2 Stück verfügbar
14 Tage Rückgaberecht inklusive (30 Tage mit)
Highlights & Details
UNI-T Signal-/Spektrumanalysator UTS3084A mit 8,4 GHz Bandbreite
- Frequenzbereich: 9 kHz – 8,4 GHz
- RBW: 1 Hz – 10 MHz
- Phasenrauschen: –100 dBc/Hz @10 kHz
- DANL (Durchschnittliches Rauschniveau): –165 dBm
- Tracking-Generator: Standard
- Display: 10,1-Zoll TFT-LCD (Touchscreen)
- Analysebandbreite: 40 MHz (optional)
Technische Daten
- Produkt-Art
Spektrum-Analysator
- Bandbreite
9 kHz
8.4 GHz
- Samplingrate/Kanal
51.2 MSa/s
- Anzahl analoge Eingänge max.
1
- Eingänge
RF Input
- Ausgangspegel
-100 - 30 dBm
- Abm.
(B x H) 378 mm x 218 mm
- Gewicht
4.96 kg
- Anzahl digitale Eingänge max.
1
- Breite
378 mm
- Höhe
218 mm

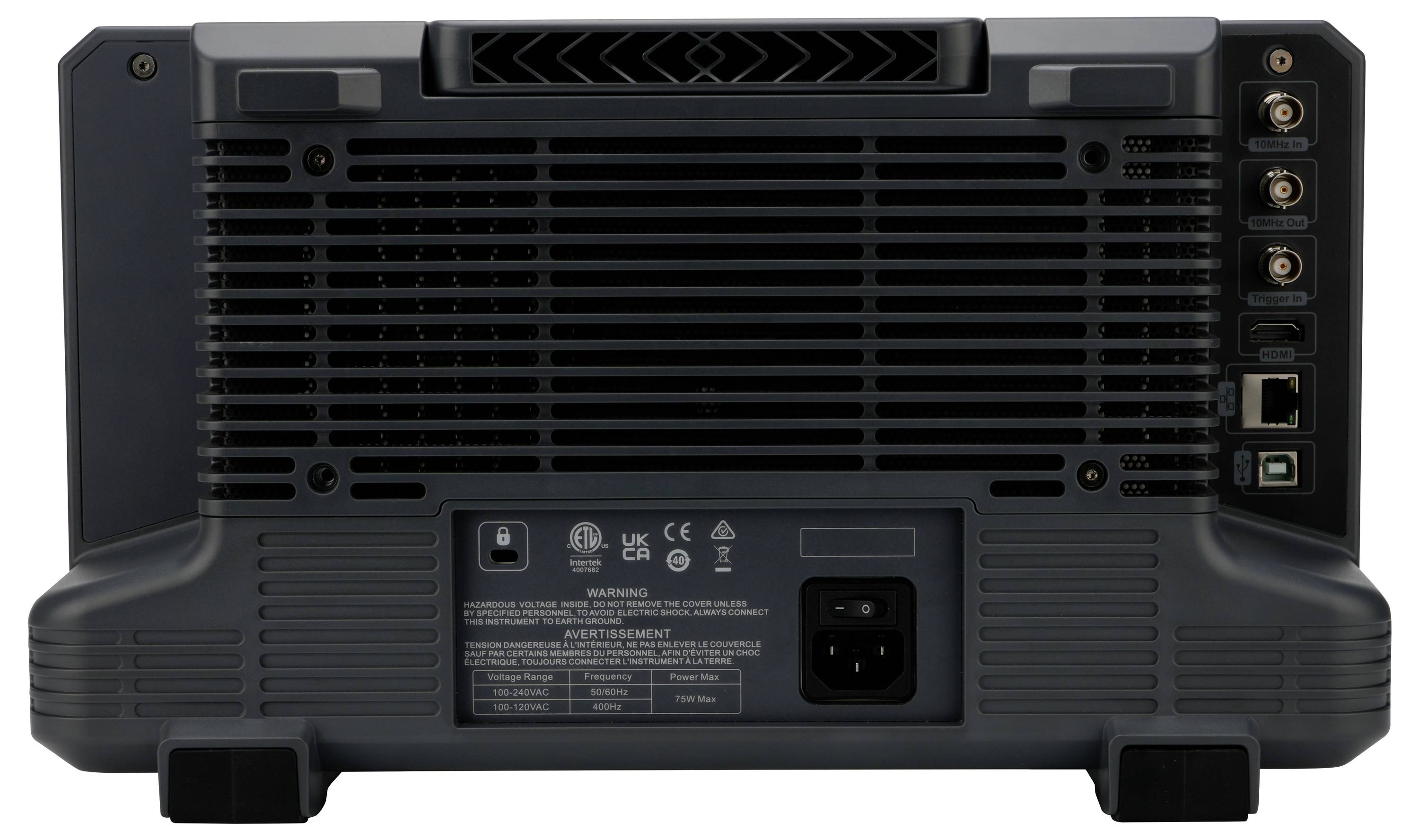

- Schnittstellen
USB-Device
USB-Host
LAN
HDMI
Dokumente & Downloads
Datenblatt
Datenblatt 3532363 Uni-T UTS3084A Spektrum-Analysator 9 kHz, 8.4 GHz
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3532363 Uni-T UTS3084A Spektrum-Analysator 9 kHz, 8.4 GHz
Beschreibung
Der UTS3084A ist ein vielseitiger Signalanalysator für Forschung & Entwicklung, Produktion und Bildung mit einem Frequenzbereich von 9 kHz bis 8,4 GHz. Er unterstützt Echtzeit-Spektrumanalyse, Vektor-Netzwerkanalyse (VNA), Vektor-Signalanalyse (VSA) und EMI-Analyse und ist ideal für automatische Steuerungssysteme und vielfältige Testanforderungen.
Ausführung
- Frequenzbereich: 9 kHz bis 8,4 GHz
- Angezeigter durchschnittlicher Rauschpegel (DANL): -165 dBm/Hz (typisch)
- Phasenrauschen: weniger als -100 dBc/Hz (Offset 10 kHz, typisch)
- Amplitudengenauigkeit: weniger als 0,7 dB
- Abtastpunkte: bis zu 40.001
- Minimale Auflösungsbandbreite (RBW): 1 Hz
- Tracking Generator (TG): Standard
- Vektornetzwerkanalyse (VNA): Standard
- Echtzeitspektrumanalysemodus (RTSA): mit Wahrscheinlichkeitsdichte- und Spektrumanzeige, Standardbandbreite 10 MHz
- Optionale Echtzeitbandbreite (RTSA): bis 40 MHz
- Verschiedene Trigger-Modi und Trigger-Vorlagen verfügbar
- Ein-Knopf-Messfunktionen (optional)
- EMI-Analysefunktion (optional)
- Analoge Demodulationsanalyse (optional)
- Vektor-Signalanalyse (optional)
- 10,1-Zoll Multi-Touch-HD-Bildschirm (1280 × 800)
- Unterstützt SCPI-Befehle (Standard Commands for Programmable Instruments)
Lieferumfang
- 1x UTS3084A (Signalanalysator, 9 kHz–8,4 GHz)
- 1x Netzkabel
- 1x USB 2.0 Druckerkabel, 1,5 m, USB A-B
- 1x Antibeschlagmittel, 3 g
- 1x Kalibrierzertifikat
- 1x Sicherheitshinweise (mehrsprachig)
- 1x Schnellstartanleitung (Englisch)
Hinweise
Optionen für die UTS3000A-Serie:
UTS3000A-EMI – EMI-Messoption für die UTS3000A-Serie
UTS3000A-AMK – Erweiterte Messfunktionen für die UTS3000A-Serie
UTS3000A-AMA – Analoge Demodulationsmessung für die UTS3000A-Serie
UTS3000A-B40 – RTSA 40 MHz-Analyseoption für die UTS3000A-Serie
UTS3000A-I/Q – I/Q Analyseoption für die UTS3000A-Serie
UTS3000A-VSA – Digitale Demodulationsanalyseoption für die UTS3000A-Serie
Weitere Modelle der UTS3000A-Serie:
UTS3060A – 9 kHz – 6,0 GHz, 1 Hz – 10 MHz Auflösungsbandbreite, -165 dBm Empfindlichkeit, 10,1-Zoll-Touchscreen, mit Tracking-Generator
UTS3036A – 9 kHz – 3,6 GHz, 1 Hz – 10 MHz Auflösungsbandbreite, -165 dBm Empfindlichkeit, 10,1-Zoll-Touchscreen, mit Tracking-Generator
