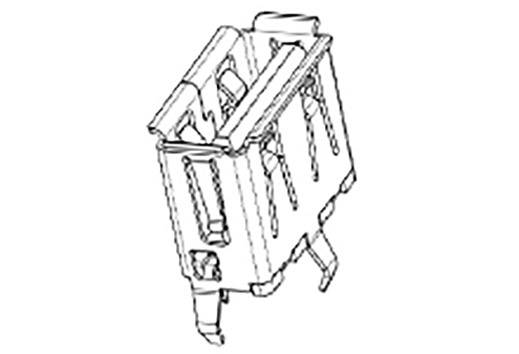

Abbildung ähnlich
1/2
Abbildung ähnlich
Universal Serial Bus Buchse Molex MOL Micro Solutions Vertikal 1050570001 Molex Inhalt: 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Verpackungsart
Tray
Produkt-Art
USB Steckverbinder
Bauform
Buchse
Polzahl
4
USB-Ausführung
A
Datenblatt (PDF)
61 Stück
Verkauf und Versand:
Menge (Stück)
Ersparnis
Verpackungspreis (zzgl. MwSt.)
1
-
1,32 €
10
8% = 0,11 €
1,21 €
25
11% = 0,15 €
1,17 €
Mengenrabatte variieren je nach Verkäufer
Sie sparen 0,00 €
Anzahl
Gesamt (1,32 € / Stück)
€
Technische Daten
- Anwendung: Kabel zu Leiterplatte
- Beschichtung min. - Crimpbereich: 3.810 µm
- Beschichtung min. - Steckbereich: 0.762 µm
- Empfohlene PCB-Dicke: 1.60 mm
- Haltbarkeit (max. Steckzyklen): 20000
- Länge Einlötstifte: 2.80 mm
- Material - Beschichtung Crimpbereich: Zinn
- Material - Beschichtung Steckbereich: Gold
- Rastermaß - Crimpbereich: 2.00 mm, 2.50 mm
- Rastermaß - Steckbereich: 2.00 mm, 2.50 mm
- Rückhaltekraft Leiterplatte: Ja
- Zum Gegenstück kodiert: Ja
- Verpackungsart
Tray
- Typ
Molex MOL Micro Solutions
- Produkt-Art
USB Steckverbinder
- Bauform
Buchse
- Ausführung
Vertikal
- Polzahl
4
- USB-Ausführung
A
- Anschluss
Löten
- Herst.-Teilenr.
1050570001
- Herstellerfarbe
Schwarz
- Inhalt
1 St.
- Nennspannung (Details)
30 V
- Nennstrom (Details)
1.5 A
- RoHS-konform
Ja
- Besonderheiten
inkl. Schirmung
mit Verriegelung
- Max. Temperatur
+85 °C
- Min. Temperatur
-40 °C
- Temperaturbereich
Prozesstemperatur max. 245 °C
- Engineering Part No
105057-0001
- Engineering Series Name
Vertical USB A type
- Engineering Series No
105057
Dokumente & Downloads
Datenblatt
Datenblatt 2446858 Universal Serial Bus Buchse Molex MOL Micro Solutions Vertikal 1050570001 Molex Inhalt: 1 St.
Schaltplan
Schaltplan 2446858 Universal Serial Bus Buchse Molex MOL Micro Solutions Vertikal 1050570001 Molex Inhalt: 1 St.
Beschreibung
Universal Serial Bus (USB) Shielded I/O Type A Receptacle, Vertical, 0.76µm Gold (Au) Plating, 2.80mm Tail Length, with 3 Beveled Solder Tabs, Tray, Lead-Free
