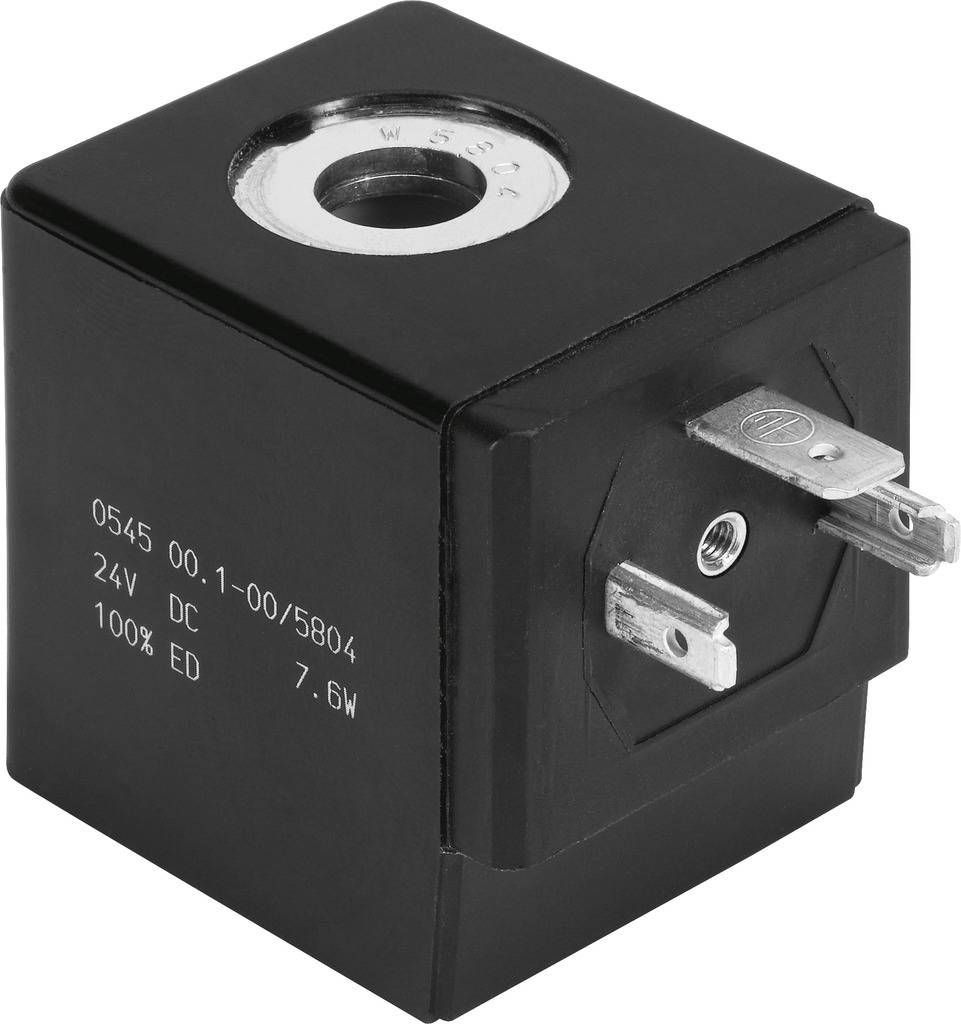

VACN-H1-A1-2A Magnetspule kaufen

1/2

Datenblatt (PDF)

Lieferung Do., 10. Sept.

15 Stück

Verkauf und Versand:

Blumenbecker Industriebedarf AGB

versandkostenfrei ab 84,03 € Bestellwert bei diesem Anbieter

Anzahl

Stück

Gesamt

45,06 €

zzgl. MwSt.

3,35 €

Sie haben bereits das beste Angebot für Ihre Menge.

Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

Technische Daten

Spulenkennwerte: 110 V/AC: 50 Hz, Anzugsleistung 36 VA, Halteleistung 21.4 VA
Werkstoff Magnetspule: Kupfer, Stahl, Thermoplast

Produkt-Art: Magnetspule

Betriebsspannung: 110 V/AC

Betriebstemperatur: -20 bis 60 °C

Medien-Temperatur Bereich: -20 bis 60 °C

Herst.-Teilenr.: 8022878

Ausführung: Elektrischer Anschluss: Stecker, viereckige Bauform

Max. Betriebstemperatur: 60 °C

Min. Betriebstemperatur: -20 °C

Gewicht: 150 g

Max. Medien-Temperatur: 60 °C

Min. Medien-Temperatur: -20 °C

Nennweite: 14 mm

Schaltfrequenz: 50 Hz

: IP65

Max. Umgebungstemperatur: +50 °C

Min. Umgebungstemperatur: -20 °C

Dokumente & Downloads

Datenblatt

Datenblatt 2124613 VACN-H1-A1-2A Magnetspule

Information

Information 2124613 VACN-H1-A1-2A Magnetspule

Beschreibung

Magnetspule VACN-H1-A1-2A für Ankerrohr 14 mm, Anschlussbild Form A, nach EN 175 301, 110 V AC/50-60 Hz. Einbaulage=beliebig, Schaltstellungsanzeige=nein, Min. Anzugszeit=12 ms, Einschaltdauer=100%, Leistungsfaktor cos {phi}=0,7

Merkmale:
Typ-Kurzzeichen: VACN
Einbaulage: beliebig
Korrosionsbeständigkeitsklasse KBK: 4 - besonders starke Korrosionsbeanspruchung
Umgebungstemperatur: ;; GC
Werkstoff-Hinweis: LABS-haltige Stoffe enthalten;;RoHS konform
Produktgewicht: G
Befestigungsart: mit Kontermutter
Schutzart: IP65
CE-Zeichen siehe Konformitätserklärung: nach EU-Niederspannungs-Richtlinie
Schaltstellungsanzeige: nein
Min. Anzugszeit: MS
Einschaltdauer: 100%
Spulenkennwerte: 110 V AC: 50 Hz, Anzugsleistung 36,0 VA, Halteleistung 21,4 VA
Zulässige Spannungsschwankungen: +/- 10 %
Elektrischer Anschluss: Stecker;;viereckige Bauform;;nach DIN EN 175301-803;;Form A
Werkstoff Magnetspule: Kupfer;;Stahl;;Thermoplast
Werkstoff Wicklung: Kupfer
Zulässige Frequenzschwankungen: +/- 10 %
Stoßspannungsfestigkeit: KV
Verschmutzungsgrad: 3
Hinweis zur Schutzart: in montiertem Zustand
Einschränkung Umgebungs- und Medientemperatur: -20 - 60 °C;;(bei eingeschränkter Einschaltdauer)
Max. Anziehdrehmoment Verschraubung: NM

Hinweise

Der kv-Wert gibt den Wasserdurchfluss durch ein Ventil in Liter pro Minute bei einem Druck von knapp 1 Bar und einer Wassertemperatur im Bereich von 5 - 30 °C an. Der QNn-Wert ist die Maßangabe für Gase in Liter pro Minute.
