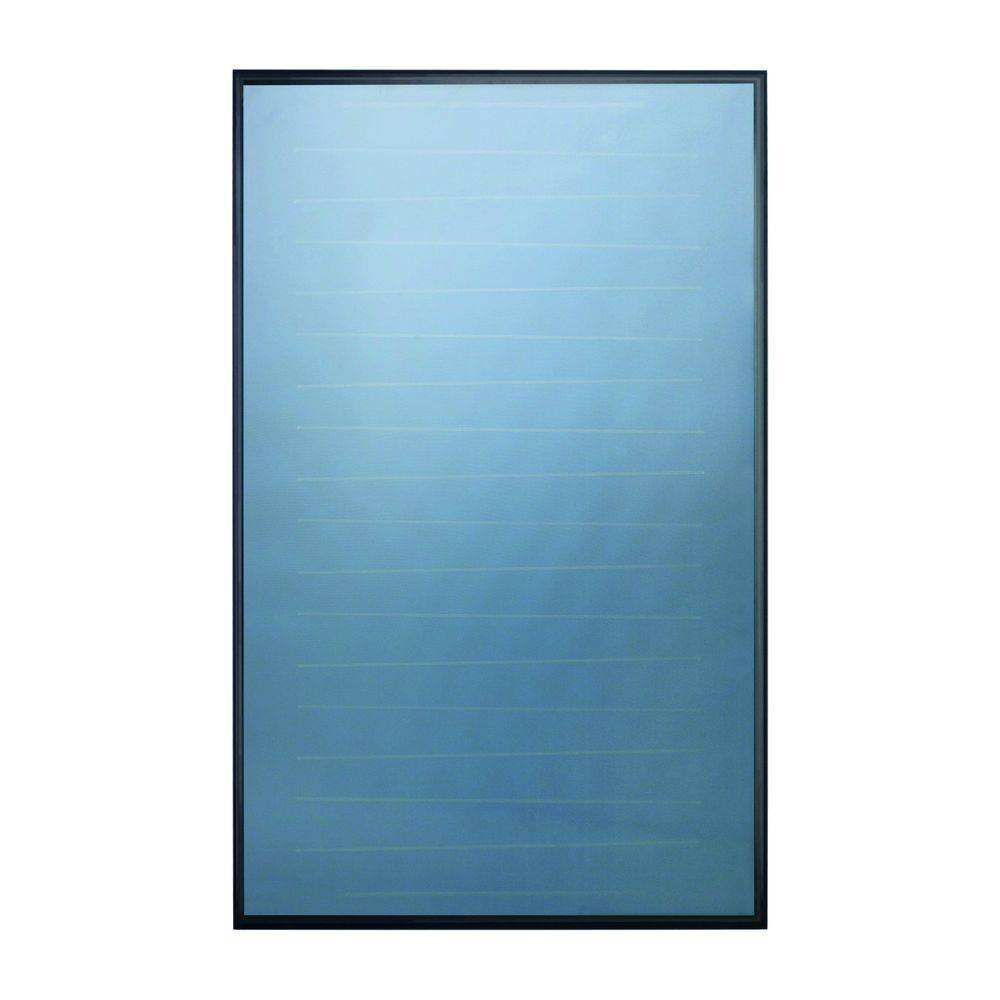

Vaillant auroTHERM classic VFK 135/3 VD Solar-Flachkollektor
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Technische Daten
- Hersteller-Warengruppe: Solar
- Hersteller-Produktgruppe: Solar-Flachkollektoren
- Hersteller-Artikelnummer: 0010038523
- Gesamtfläche: 2,51
- Kollektoreffizienz: 65,54
- Linearer Wärmedurchgangskoeffizient (a1): 2,645
- Quadratischer Wärmedurchgangskoeffizient (a2): 0,033
- Einfallswinkel-Korrekturfaktor (IAM): 0,87
- Optischer Wirkungsgrad: 78,5
- Rohraußendurchmesser alle Anschlüsse: 10
- Max. Arbeitsdruck: 10
- Kollektorfläche: 2,352
- Kollektoraufstellung an Fassade: ja
- Kollektoraufstellung in geneigtem Dach: ja
- Kollektoraufstellung auf geneigtem Dach: ja
- Kollektoraufstellung auf Flachdach: ja
- Kollektoraufstellung Hochformat (Portrait): ja
- Kollektoraufstellung Querformat (Landscape): nein
- Länge Kollektor: 80
- Breite Kollektor: 1234
- Höhe Kollektor: 2033
- Nenndurchmesser alle Anschlüsse: DN 10
- Anschlüsse: Klemmring
- Kollektorprinzip: flache Platte
- Glykolbeständig: ja
- Geeignet für geschlossene Systeme: ja
- Geeignet für Schwimmbadwasserheizung: nein
- Thermoband: nein
- Kollektorfläche
2.352 m²
- Wasserinhalt
1.5 l
- Absorberfläche
2.35 m²
- Anschlüsse
Klemmring
- Ausführung
auroTHERM classic VFK 135/3 VD
- Wirkungsgrad
78.5 %
- Max. Gewicht (leer)
38 kg
- Max. Temperaturwerte
210 °C

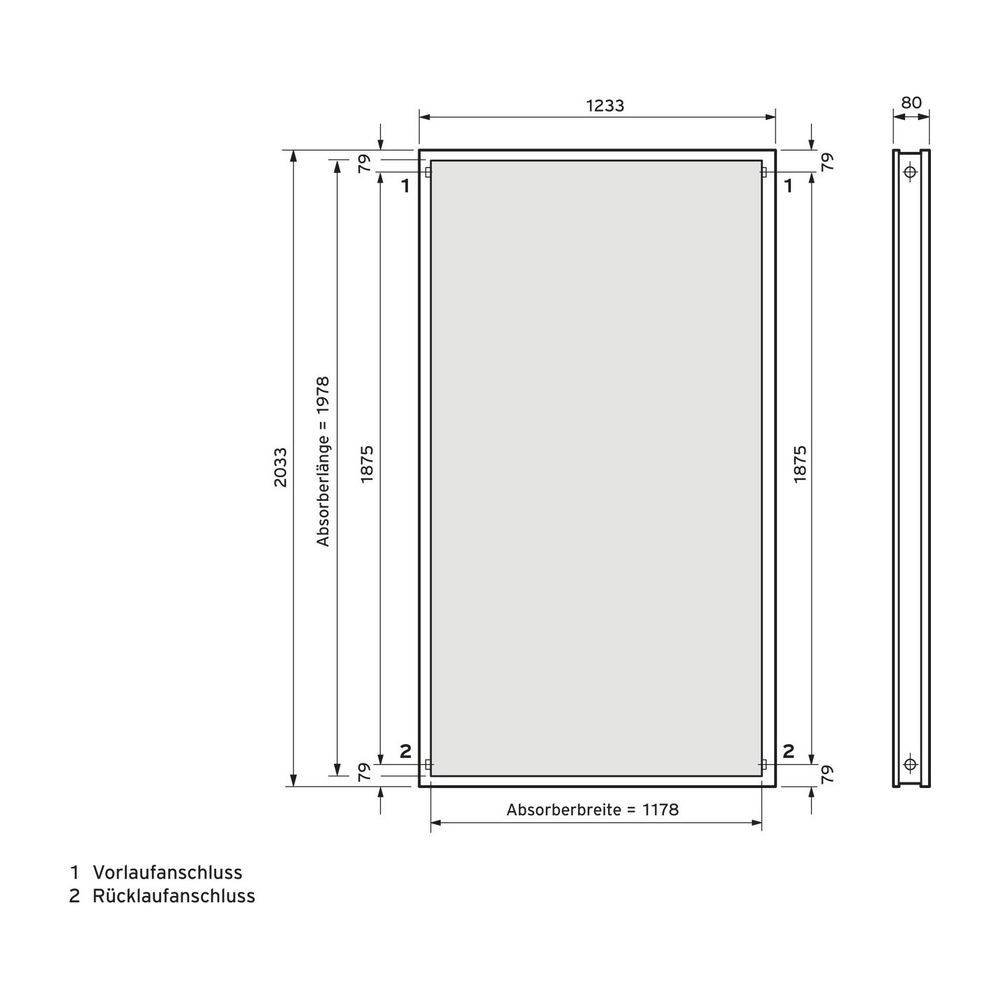

- Abm.
(B x H x T) 1233 x 2033 x 80 mm
- Gewicht
38 kg
- Max. Betriebsdruck Kollektor
10 bar
- Breite
1233 mm
- Höhe
2033 mm
- Tiefe
80 mm
- UKCA
nicht relevant
Beschreibung
VAILLANT auroTHERM classic VFK 135/3 VD Solar-Flachkollektor für rücklaufgeführte Solarsysteme Produktvorteile:
Kollektor mit homogener Scheibenoberfläche
Antireflexglas 3,2 mm (Solarsicherheitsglas)
Solarunterstützte Warmwasserbereitung und Heizungsunterstützung
Aufdach-, Indach-, Flachdach-, Schrägdachaufständerung und Fassadenmontage möglich
für vertikale Montage
schwarz eloxierter Alu-Rahmen Ausstattung:
Hochselektivbeschichteter Aluminium/Kupfer-Absorber (Serpentine)
geringe Bauhöhe
geringes Gewicht Bruttofläche 2,51 m2 Aperturfläche 2,35 m2 Solarsicherheitsglas Transmission 91 % Absorber-Absorption 95 % Absorber-Emission 5 % Stillstandstemperatur 210 Grd.C Wirkungsgrad 78,5 % Wirkungsgradkoeffizient k1 W/m2K 3,549 Wirkungsgradkoeffizient k2 W/m2K 0,015 Kollektor-Mindestertrag 525 kWh/m2/a Kollektorinhalt 1,5 l max. Betriebsdruck 10 bar CU-Rohranschluss DN 10 Höhe/Breite/Tiefe 2033/1233/80 mm Gewicht 38 kg Bestell-Nr. 0010038523
1 auroTHERM classic VFK 135/3 VD
Für rücklaufgeführte Solarsysteme
Kollektor mit homogener Scheibenoberfläche, 2,51 m² Bruttofläche
Solarunterstützte Warmwasserbereitung und Heizungsunterstützung
Aufdach, Indach und Flachdachmontage, Schrägdachaufständerung und Fassadenmontage möglich
Geringe Bauhöhe
Geringes Gewicht
Hochselektivbeschichteter Aluminium/Kupfer-Absorber (Serpentine)
Strukturglas 3,2 mm (Solarsicherheitsglas)
Für vertikale Montage
Alu-Rahmen schwarz eloxiert
Kollektor mit homogener Scheibenoberfläche
Antireflexglas 3,2 mm (Solarsicherheitsglas)
Solarunterstützte Warmwasserbereitung und Heizungsunterstützung
Aufdach-, Indach-, Flachdach-, Schrägdachaufständerung und Fassadenmontage möglich
für vertikale Montage
schwarz eloxierter Alu-Rahmen Ausstattung:
Hochselektivbeschichteter Aluminium/Kupfer-Absorber (Serpentine)
geringe Bauhöhe
geringes Gewicht Bruttofläche 2,51 m2 Aperturfläche 2,35 m2 Solarsicherheitsglas Transmission 91 % Absorber-Absorption 95 % Absorber-Emission 5 % Stillstandstemperatur 210 Grd.C Wirkungsgrad 78,5 % Wirkungsgradkoeffizient k1 W/m2K 3,549 Wirkungsgradkoeffizient k2 W/m2K 0,015 Kollektor-Mindestertrag 525 kWh/m2/a Kollektorinhalt 1,5 l max. Betriebsdruck 10 bar CU-Rohranschluss DN 10 Höhe/Breite/Tiefe 2033/1233/80 mm Gewicht 38 kg Bestell-Nr. 0010038523
1 auroTHERM classic VFK 135/3 VD
Für rücklaufgeführte Solarsysteme
Kollektor mit homogener Scheibenoberfläche, 2,51 m² Bruttofläche
Solarunterstützte Warmwasserbereitung und Heizungsunterstützung
Aufdach, Indach und Flachdachmontage, Schrägdachaufständerung und Fassadenmontage möglich
Geringe Bauhöhe
Geringes Gewicht
Hochselektivbeschichteter Aluminium/Kupfer-Absorber (Serpentine)
Strukturglas 3,2 mm (Solarsicherheitsglas)
Für vertikale Montage
Alu-Rahmen schwarz eloxiert
Hinweise
- Sicherheitsrelevantes Bauteil - Installation nur durch Fachhandwerker
