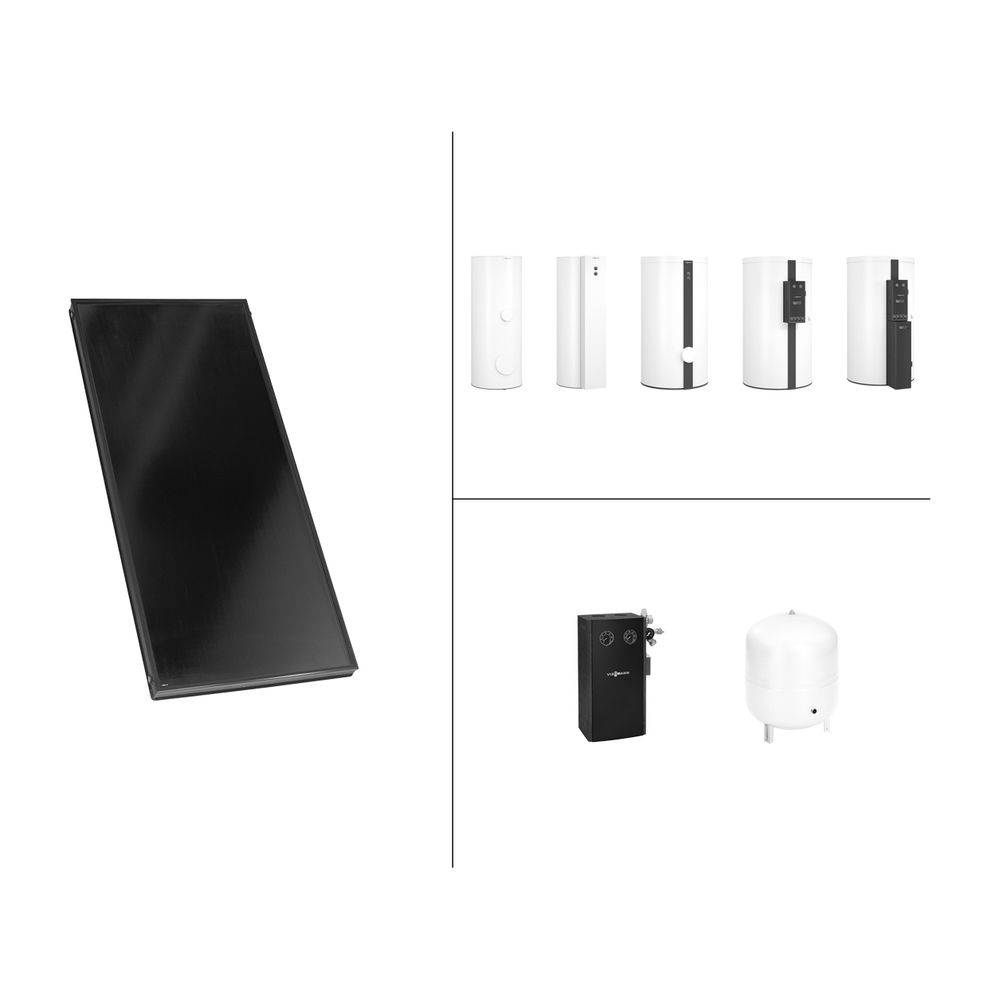

Viessmann Paket Vitosol 200-FM SV2F 4,6m2, TW SD1, Vitocell 100-W 300l CVUB
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
Anzahl
Gesamt
3.910,76 €
zzgl. MwSt.
Kostenfreier Versand
Technische Daten
- Bauart Kollektor: Flach-Kollektor
- Bauform Kollektor: vertikal
- Energieeffizienzklasse Warmwasserspeicher: B
- Montageart Kollektor: Aufdach
- Produkttyp Vertrieb: SV2F
- Energieträger: Solar
- Paket-Kz: Paket
- Bauart Kollektor: Flach-Kollektor
- Bauform Kollektor: vertikal
- Energieeffizienzklasse Warmwasserspeicher: B
- Montageart Kollektor: Aufdach
- Produkttyp Vertrieb: SV2F
- Energieträger: Solar
- Paket-Kz: Paket
- Hersteller-Warengruppe: Solarthermie
- Hersteller-Produktgruppe: Vitosol 200-F
- Hersteller-Artikelnummer: SK05739
- Bauart Kollektor: Flach-Kollektor
- Bauform Kollektor: vertikal
- Energieeffizienzklasse Warmwasserspeicher: B
- Energieträger: Solar
- Montageart Kollektor: Aufdach
- Produkttyp Vertrieb: SV2F
- Kollektorfläche
2.51 m²
- Wasserinhalt
300 l
- Absorberfläche
2.31 m²
- Ausführung
Vitosol 200-FM SV2F
- Wirkungsgrad
59 %
- Kollektor-Halterungen
Aufdach
- Max. Gewicht (leer)
160 kg
- Max. Temperaturwerte
160 °C
- Max. Vorlauf-Temperatur
160 °C
- Solarkollektoren
Vitosol 200-FM Flachkollektor
- Abm.
(L x B x H) 668 x 1.056 x 2.380 mm
- Gewicht
39 kg
- Max. Betriebsdruck Kollektor
6 bar
- Breite
1.056 mm
- Höhe
2.380 mm
- Länge
668 mm
- Tiefe
90 mm
Dokumente & Downloads
Datenblatt
Datenblatt 919506615 Viessmann Paket Vitosol 200-FM SV2F 4,6m2, TW SD1, Vitocell 100-W 300l CVUB
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 919506615 Viessmann Paket Vitosol 200-FM SV2F 4,6m2, TW SD1, Vitocell 100-W 300l CVUB
Beschreibung
Paket Vitosol 200-FM SV2F, 4,6m², TW
bestehend aus:
2 x ZK02453 Vitosol 200-FM, Typ SV2F (Aufdach)
1 x 7248239 Verbindungsrohre (2Stück)
1 x 7248240 Anschluss-Set einseitig
1 x 7174993 Tauchhülsenset
1 x Z021923 Vitocell 100-W Typ CVUD 300l
1 x 7248242 Membran-Ausdehnungsgefäss 25L 10bar
1 x 7159727 Wärmeträgermedium Tyfocor-LS 25 Liter
-
VIESSMANN Vitosol 200-FM Flachkollektor
mit automatischer Temperaturabschaltung ThermProtect.
Rahmen dunkelblau
Flachkollektor (senkrecht) zur Erwärmung von Trinkwasser, Heizungs- und Schwimmbadwasser über einen Wärmetauscher sowie zur Erzeugung von Prozesswärme. Für Schrägdachmontage und zur freistehenden Montage. Konstruktionsmerkmale und Ausführung: Hochleistungskollektor senkrechte Bauform, bestehend aus einem Mäander-Absorber mit hochselektiver, schaltender Beschichtung. Gehäuse aus einem umlaufendgebogenem Aluminium-Rahmenprofil, seitliche und rückseitige Wärmedämmung aus Melamin-Harz-Schaumstoff. Abdeckung aus hochtransparentem und hagelfestem Solar-Sicherheitsglas. Integrierte Verrohrung für modularen Aufbau von Kollektorfeldern mit bis zu 12 Kollektoren.
TypSV2FKollektor-Bruttofläche2,51m²Absorberfläche2,31m²Aperturfläche2,33m²Breite1.056mmHöhe2.380mmTiefe90mmGewicht39kgInhalt Flüssigkeit1,83lLeistungswerte Arbeitsbereich des KollektorsOptischer Wirkungsgrad (Absorberfläche)82,3%Wärmeverlustbeiwert k1 (Absorberfläche)4,421W/m²KWärmeverlustbeiwert k2 (Absorberfläche)0,022W/m²K²Optischer Wirkungsgrad (Bruttofläche)75,7%Wärmeverlustbeiwert k1 Bruttofläche)4,069W/m²KWärmeverlustbeiwert k2 (Bruttofläche)0,020W/m²K²Theoretische Leistungswerte über den gesamten TemperaturbereichOptischer Wirkungsgrad (Absorberfläche)82,7%Wärmeverlustbeiwert k1 (Absorberfläche)4,791W/m²KWärmeverlustbeiwert k2 (Absorberfläche)0,025W/m²K²Optischer Wirkungsgrad (Bruttofläche)76,1%Wärmeverlustbeiwert k1 Bruttofläche)4,410W/m²KWärmeverlustbeiwert k2 (Bruttofläche)0,023W/m²K²Zul. Betriebsdruck im Kollektor6barMax. Stillstandstemperatur145°CTechnische Daten zur Bestimmung der Energieeffizienzklasse (ErP-Label)SonnenkollektorAperturfläche2,33m²Kollektorwirkungsgrad59%Kollektorwirkungsgrad (optisch)82%Linearer Wärmedurchgangskoeffizient4,75W/(m²K)Quadratischer Wärmedurchgangskoeffizient0,024W/(m²K²)Winkelkorrekturfaktor0,89-
Verbindungsrohre (1 Paar)
Aus flexiblem Edelstahl-Wellrohr mit Messinganschluss-Enden und O-Ringen.
-
Anschluss-Set
Für ein Kollektorfeld in einer Reihe.
-
Tauchhülsenset
Mit Tauchhülse und Verschraubungsteilen.
-
VIESSMANN Vitocell 100-U
TypCVUDSenkrecht stehender Speicher-Wassererwärmer mit zwei Heizwendeln.
Zur Trinkwassererwärmung in Verbindung mit Heizkesseln und Solaranlagen. Die untere Heizwendel und das Solar-Set (Solar-Divicon und Solarregelung) zum Anschluss von Sonnenkollektoren, die obere Heizwendel zum Anschluss eines Heizkessels.
Nach EN 12897 und DIN 4753 gebaut. Erfüllt die Anforderungen des DVGW Arbeitsblattes W 551. Für Heizungsanlagen nach EN 12828.
Lieferumfang/Ausstattung
Speicher-Wassererwärmer mit angebauter Wärmedämmung aus PUR-Hartschaum
Ummantelung aus Stahlblech, epoxidharzbeschichtet
Stellfüße
Speicherzelle und Heizwendel aus Stahl
Korrosionsgeschützt durch Ceraprotect-Emaillierung
Zusätzlicher kathodischer Schutz durch Magnesium-Schutzanode
Eingeschweißte Tauchhülse für Tauchtemperatursensoren/Temperaturregler/Thermometer
Vormontiertes Solar-Set mit Solarregelung und Solar-Divicon aus folgenden Bestandteilen:
Drehzahlgeregelter Hocheffizienz-Solarkreispumpe (Drehzahlregelung über PWM-Signal)
2 Thermometer
2 Kugelhähne mit Rückschlagklappe
Durchflussmesser
Manometer
Sicherheitsventil, 6 bar
Befüllarmatur
Luftabscheider
Solarregelung Vitosolic 100, Typ SD1
Speichertemperatursensor
Kollektortemperatursensor
FarbevitopearlwhiteSpeicherinhalt300lZulässige TemperaturenHeizwasservorlauf160°CSolarvorlauf160°CTrinkwasser95°CZulässiger BetriebsdruckHeizwasserseitig10barSolarseitig10barTrinkwasserseitig10barAbmessungen mit WärmedämmungLänge668mmBreite840mmHöhe1711mmGewicht mit Wärmedämmung160kgKippmaß1812mmTechnische Daten zur Bestimmung der Energieeffizienzklasse (ErP-Label)Speicher-WassererwärmerEnergieeffizienzklasseBWarmhalteverluste68,8WInhalt300lNicht solarer Inhalt127l-
Ausdehnungsgefäß (für Wärmeträgermedium)
Membran-Druckausdehnungsgefäß mit Vordruck 4,5 bar, Farbe weiß, mit Absperrventil und Befestigung.
-
Wärmeträgermedium "Tyfocor-LS"
25 Liter im Einwegbehälter. Fertiggemisch bis -28 Grad C.
"Tyfocor LS" kann mit "Tyfocor G-LS" gemischt werden.
-
bestehend aus:
2 x ZK02453 Vitosol 200-FM, Typ SV2F (Aufdach)
1 x 7248239 Verbindungsrohre (2Stück)
1 x 7248240 Anschluss-Set einseitig
1 x 7174993 Tauchhülsenset
1 x Z021923 Vitocell 100-W Typ CVUD 300l
1 x 7248242 Membran-Ausdehnungsgefäss 25L 10bar
1 x 7159727 Wärmeträgermedium Tyfocor-LS 25 Liter
-
VIESSMANN Vitosol 200-FM Flachkollektor
mit automatischer Temperaturabschaltung ThermProtect.
Rahmen dunkelblau
Flachkollektor (senkrecht) zur Erwärmung von Trinkwasser, Heizungs- und Schwimmbadwasser über einen Wärmetauscher sowie zur Erzeugung von Prozesswärme. Für Schrägdachmontage und zur freistehenden Montage. Konstruktionsmerkmale und Ausführung: Hochleistungskollektor senkrechte Bauform, bestehend aus einem Mäander-Absorber mit hochselektiver, schaltender Beschichtung. Gehäuse aus einem umlaufendgebogenem Aluminium-Rahmenprofil, seitliche und rückseitige Wärmedämmung aus Melamin-Harz-Schaumstoff. Abdeckung aus hochtransparentem und hagelfestem Solar-Sicherheitsglas. Integrierte Verrohrung für modularen Aufbau von Kollektorfeldern mit bis zu 12 Kollektoren.
TypSV2FKollektor-Bruttofläche2,51m²Absorberfläche2,31m²Aperturfläche2,33m²Breite1.056mmHöhe2.380mmTiefe90mmGewicht39kgInhalt Flüssigkeit1,83lLeistungswerte Arbeitsbereich des KollektorsOptischer Wirkungsgrad (Absorberfläche)82,3%Wärmeverlustbeiwert k1 (Absorberfläche)4,421W/m²KWärmeverlustbeiwert k2 (Absorberfläche)0,022W/m²K²Optischer Wirkungsgrad (Bruttofläche)75,7%Wärmeverlustbeiwert k1 Bruttofläche)4,069W/m²KWärmeverlustbeiwert k2 (Bruttofläche)0,020W/m²K²Theoretische Leistungswerte über den gesamten TemperaturbereichOptischer Wirkungsgrad (Absorberfläche)82,7%Wärmeverlustbeiwert k1 (Absorberfläche)4,791W/m²KWärmeverlustbeiwert k2 (Absorberfläche)0,025W/m²K²Optischer Wirkungsgrad (Bruttofläche)76,1%Wärmeverlustbeiwert k1 Bruttofläche)4,410W/m²KWärmeverlustbeiwert k2 (Bruttofläche)0,023W/m²K²Zul. Betriebsdruck im Kollektor6barMax. Stillstandstemperatur145°CTechnische Daten zur Bestimmung der Energieeffizienzklasse (ErP-Label)SonnenkollektorAperturfläche2,33m²Kollektorwirkungsgrad59%Kollektorwirkungsgrad (optisch)82%Linearer Wärmedurchgangskoeffizient4,75W/(m²K)Quadratischer Wärmedurchgangskoeffizient0,024W/(m²K²)Winkelkorrekturfaktor0,89-
Verbindungsrohre (1 Paar)
Aus flexiblem Edelstahl-Wellrohr mit Messinganschluss-Enden und O-Ringen.
-
Anschluss-Set
Für ein Kollektorfeld in einer Reihe.
-
Tauchhülsenset
Mit Tauchhülse und Verschraubungsteilen.
-
VIESSMANN Vitocell 100-U
TypCVUDSenkrecht stehender Speicher-Wassererwärmer mit zwei Heizwendeln.
Zur Trinkwassererwärmung in Verbindung mit Heizkesseln und Solaranlagen. Die untere Heizwendel und das Solar-Set (Solar-Divicon und Solarregelung) zum Anschluss von Sonnenkollektoren, die obere Heizwendel zum Anschluss eines Heizkessels.
Nach EN 12897 und DIN 4753 gebaut. Erfüllt die Anforderungen des DVGW Arbeitsblattes W 551. Für Heizungsanlagen nach EN 12828.
Lieferumfang/Ausstattung
Speicher-Wassererwärmer mit angebauter Wärmedämmung aus PUR-Hartschaum
Ummantelung aus Stahlblech, epoxidharzbeschichtet
Stellfüße
Speicherzelle und Heizwendel aus Stahl
Korrosionsgeschützt durch Ceraprotect-Emaillierung
Zusätzlicher kathodischer Schutz durch Magnesium-Schutzanode
Eingeschweißte Tauchhülse für Tauchtemperatursensoren/Temperaturregler/Thermometer
Vormontiertes Solar-Set mit Solarregelung und Solar-Divicon aus folgenden Bestandteilen:
Drehzahlgeregelter Hocheffizienz-Solarkreispumpe (Drehzahlregelung über PWM-Signal)
2 Thermometer
2 Kugelhähne mit Rückschlagklappe
Durchflussmesser
Manometer
Sicherheitsventil, 6 bar
Befüllarmatur
Luftabscheider
Solarregelung Vitosolic 100, Typ SD1
Speichertemperatursensor
Kollektortemperatursensor
FarbevitopearlwhiteSpeicherinhalt300lZulässige TemperaturenHeizwasservorlauf160°CSolarvorlauf160°CTrinkwasser95°CZulässiger BetriebsdruckHeizwasserseitig10barSolarseitig10barTrinkwasserseitig10barAbmessungen mit WärmedämmungLänge668mmBreite840mmHöhe1711mmGewicht mit Wärmedämmung160kgKippmaß1812mmTechnische Daten zur Bestimmung der Energieeffizienzklasse (ErP-Label)Speicher-WassererwärmerEnergieeffizienzklasseBWarmhalteverluste68,8WInhalt300lNicht solarer Inhalt127l-
Ausdehnungsgefäß (für Wärmeträgermedium)
Membran-Druckausdehnungsgefäß mit Vordruck 4,5 bar, Farbe weiß, mit Absperrventil und Befestigung.
-
Wärmeträgermedium "Tyfocor-LS"
25 Liter im Einwegbehälter. Fertiggemisch bis -28 Grad C.
"Tyfocor LS" kann mit "Tyfocor G-LS" gemischt werden.
-
Hinweise
- Sicherheitsrelevantes Bauteil - Installation nur durch Fachhandwerker
