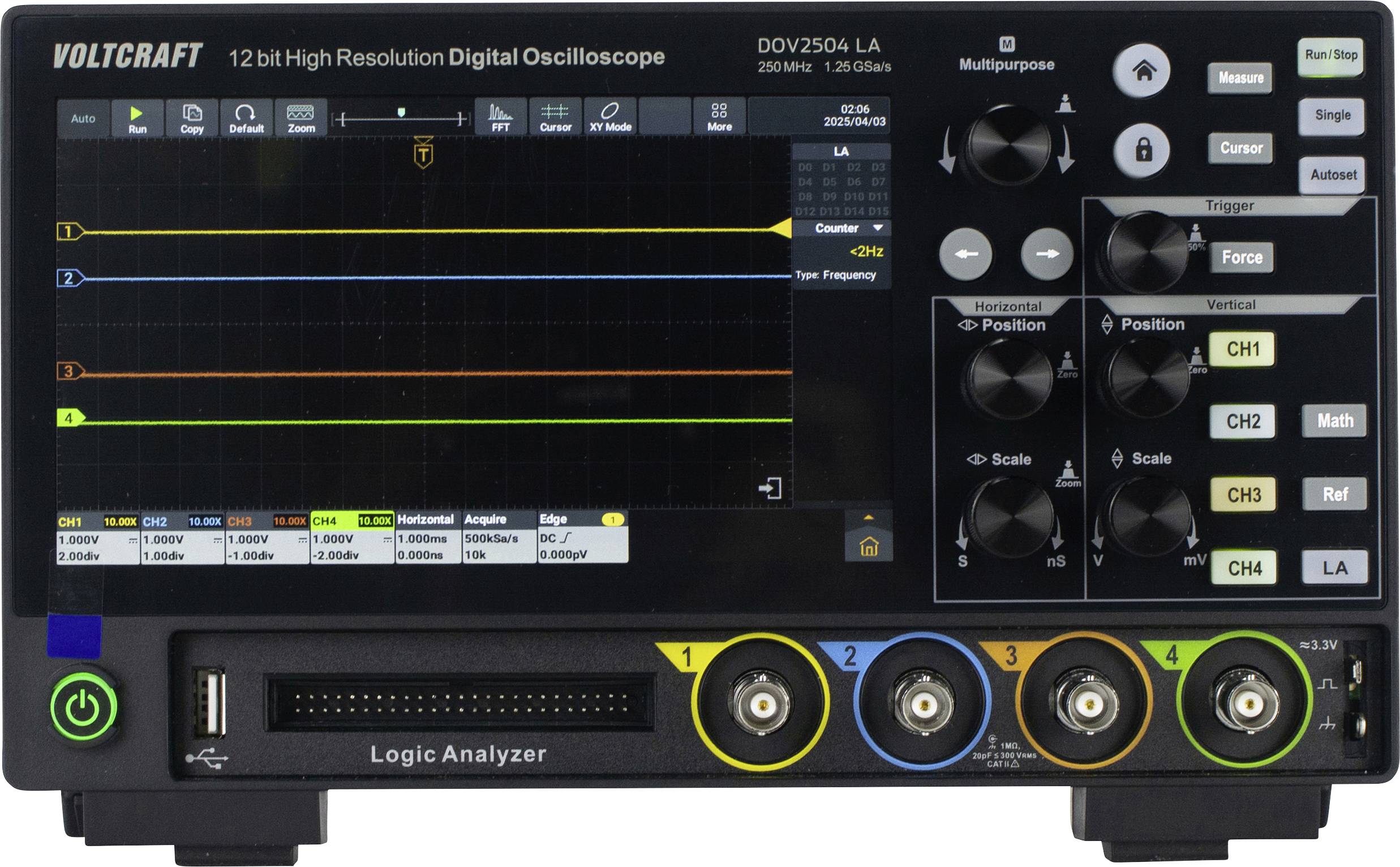

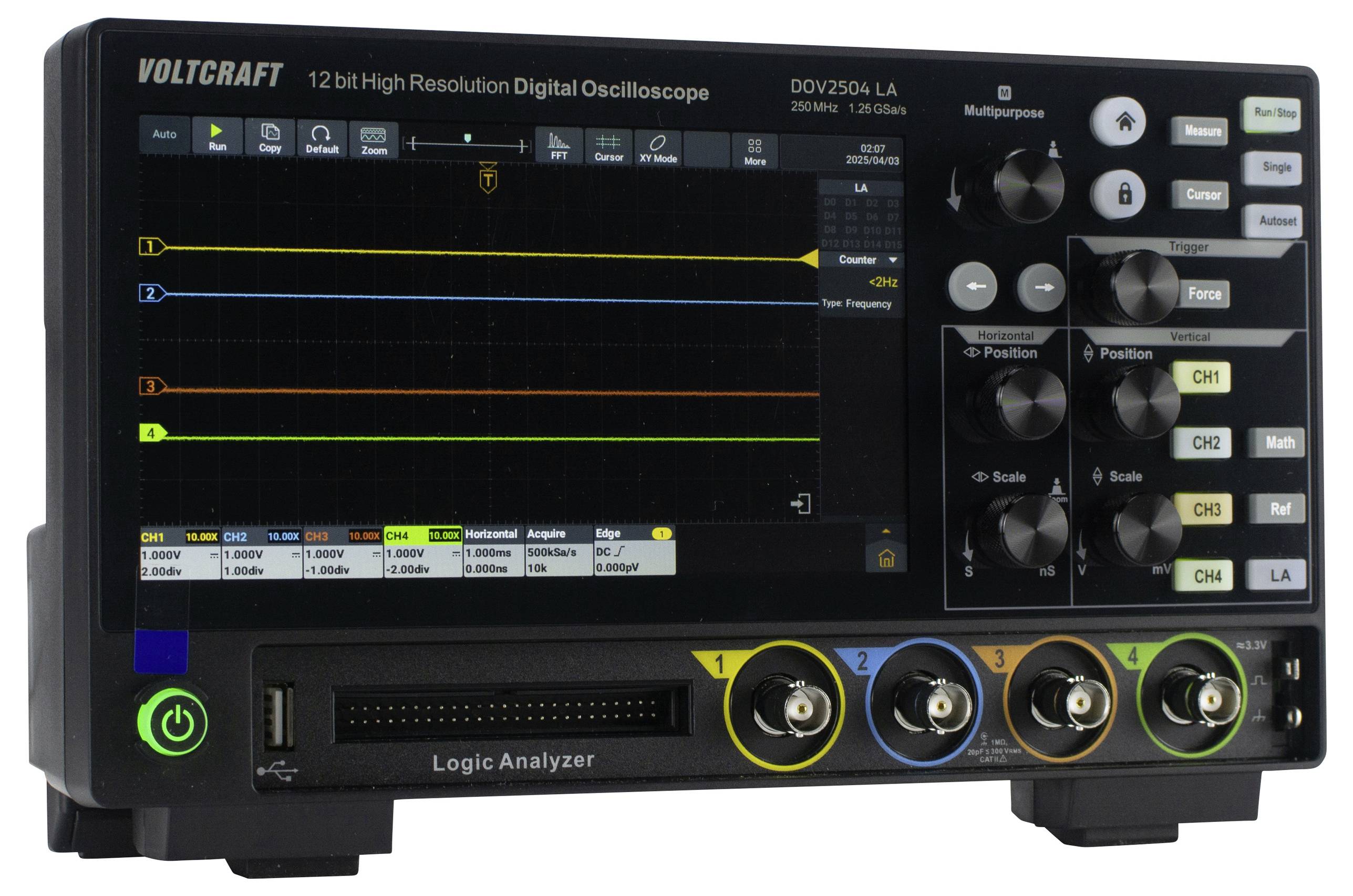

VOLTCRAFT DOV2504 LA Digital-Oszilloskop 250 MHz 4-Kanal 1.25 GSa/s 100 Mpts 12 Bit Digital-Speicher (DSO), Logic-Analys

Hochwertig, innovativ und kompakt

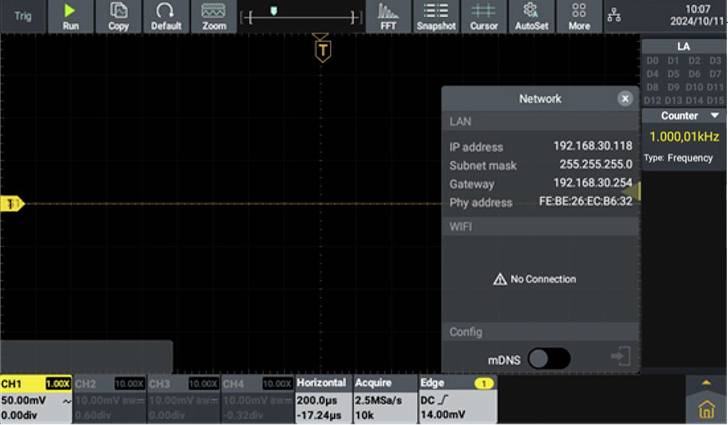

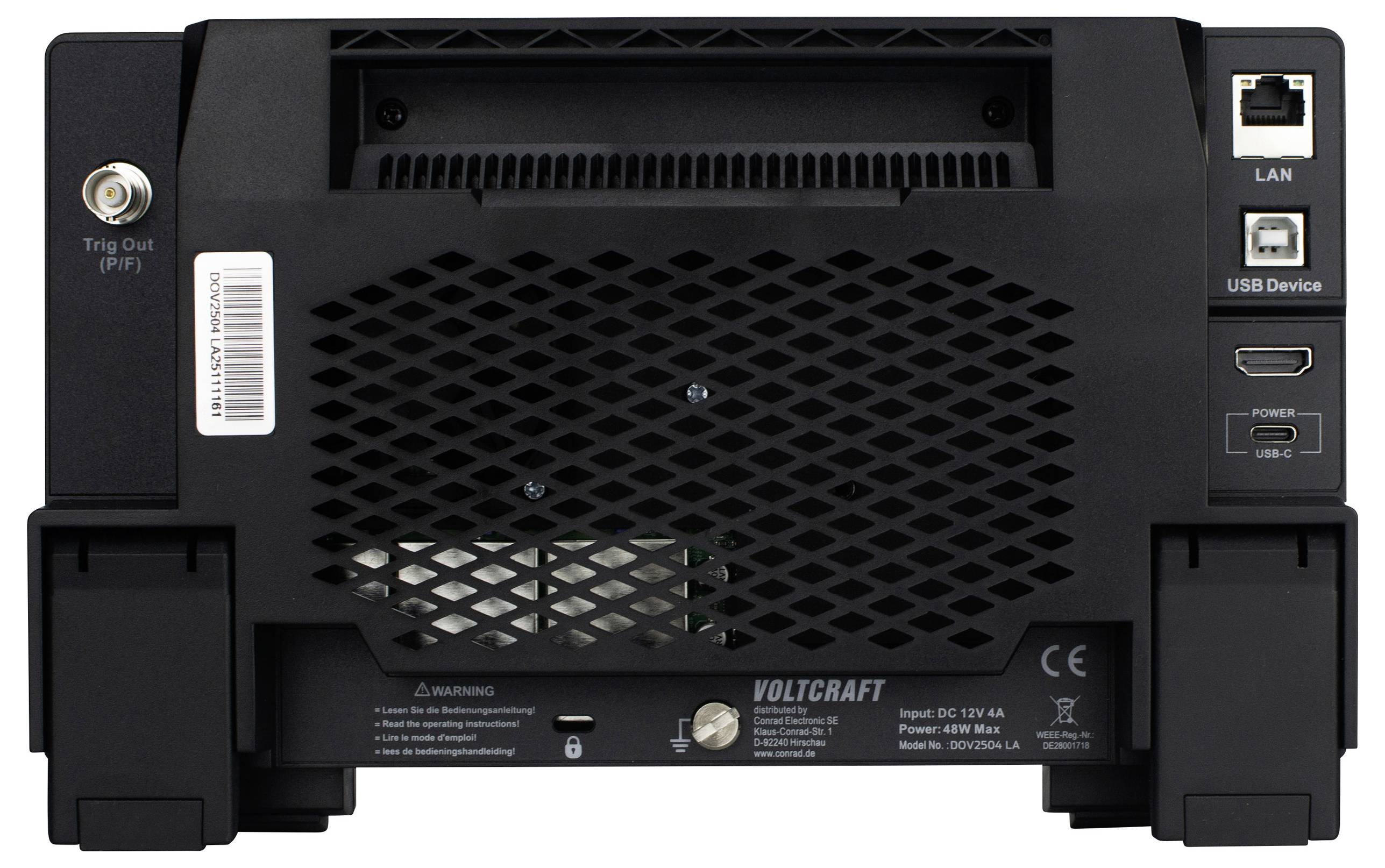

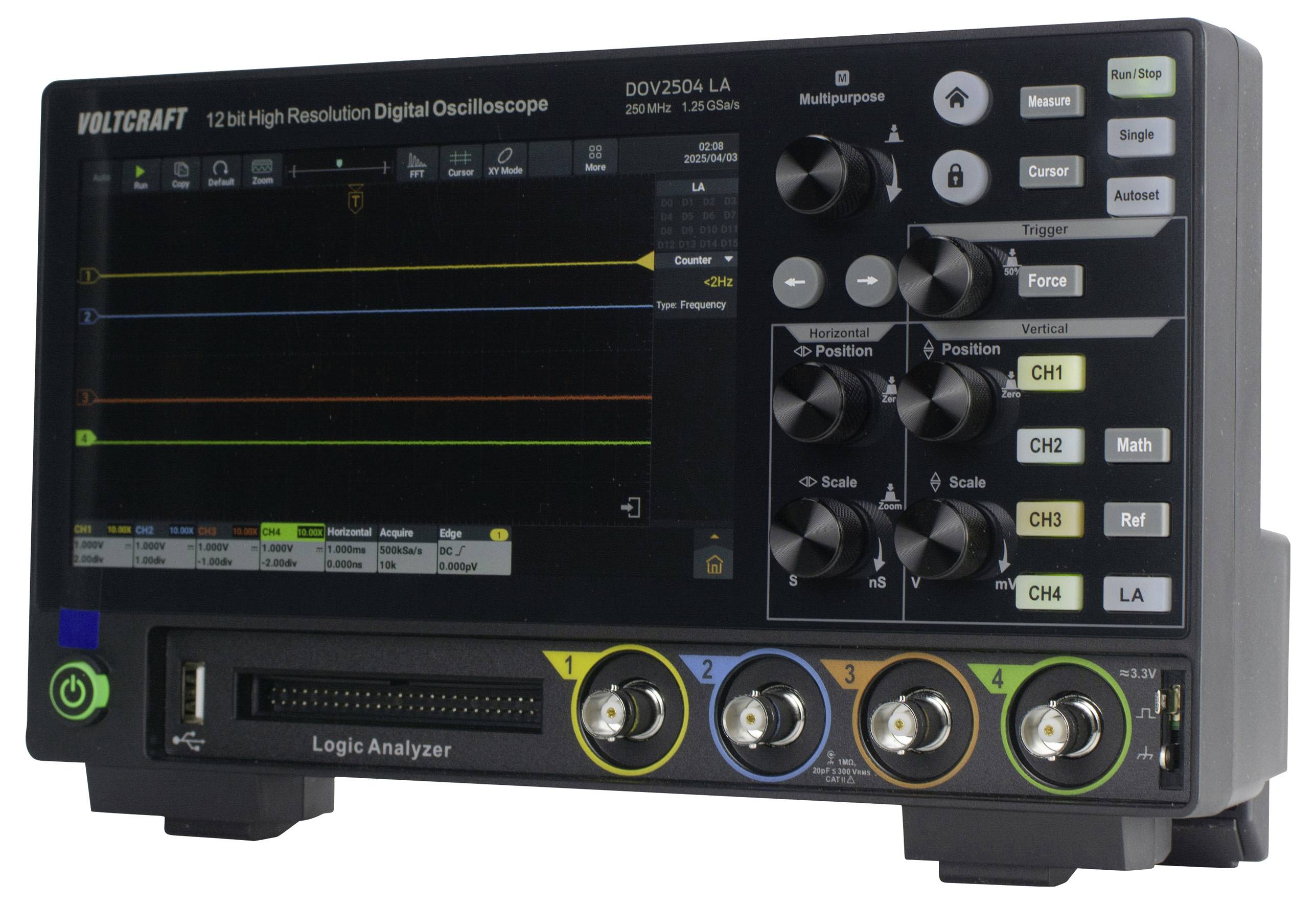

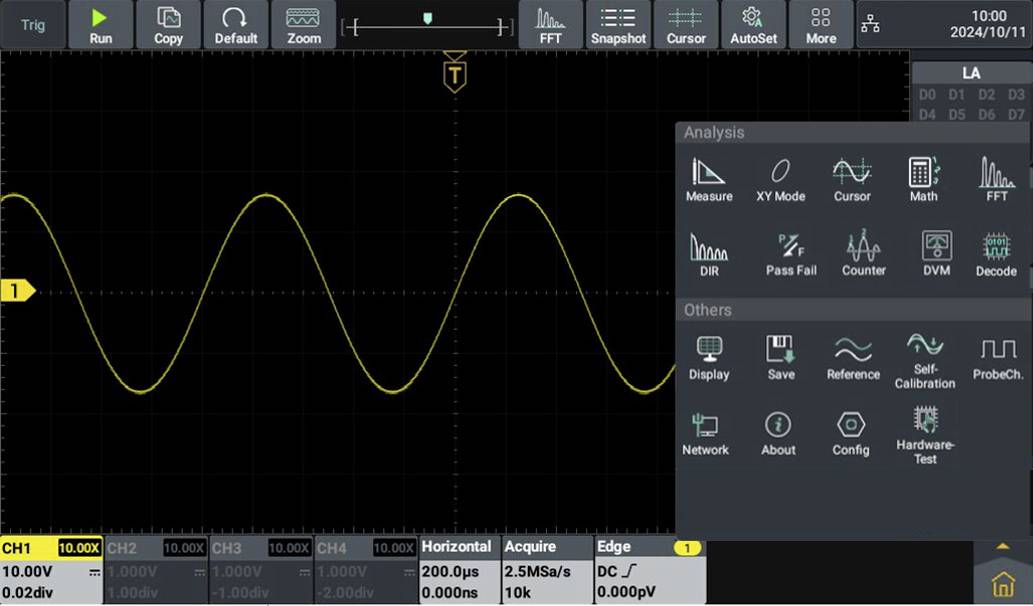

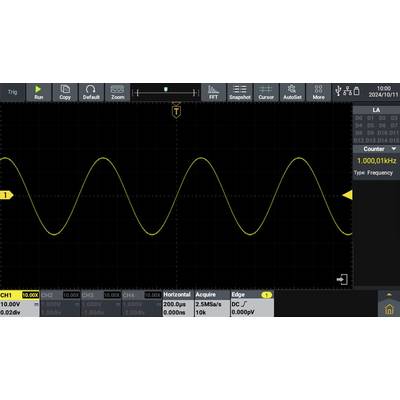

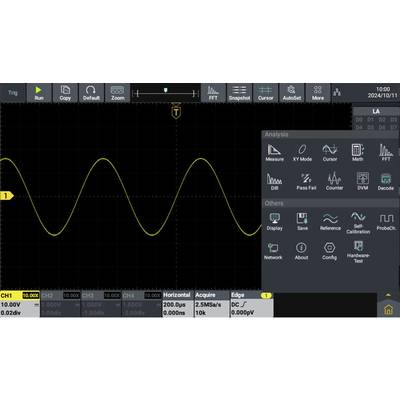

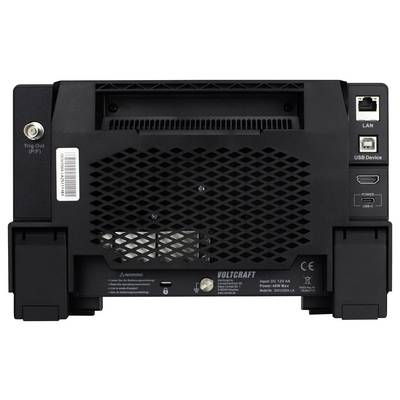

Die DOV-Oszilloskop-Serie von Voltcraft besticht durch eine ganze Reihe technischer Highlights und höchsten Bedienungskomfort: Ein Analog-Digital-Wandler mit 12-bit-Auflösung gehört ebenso zur Grundausstattung wie USB-, LAN- und HDMI-Schnittstellen. Im Zentrum steht das 7-Zoll-Touchdisplay, mit einer Auflösung von 1024 x 600 Pixeln. Es reagiert nicht nur auf Berührungen, sondern auch auf Gesten und macht damit umständliche Menübedienung weitestgehend unnötig.
Hervorragende technische Daten
Alle digitalen DOV-Oszilloskope von Voltcraft arbeiten mit einer maximalen Abtastrate von 1,25 GSa/s. Die Echtzeit-Erfassung liegt bei 50.000 wfms/s und die Segmenterfassung bei 700.000 wfms/s, wodurch auch unregelmäßige Signale schnell und exakt erfasst werden können. Die horizontale Abtastgeschwindigkeit reicht von 1 ns/div bis 1000 s/div (1-2-5 Schritt).
Zahlreiche Triggerfunktionen
Eine der Stärken der DOV-Serie von Voltcraft liegt in den umfangreichen Triggerfunktionen. Auch schwer zu trigggernde Signale können dank der Triggertypen Flanke, Video, Impuls, Steigung, Runt, Fenster, Timeout, Nth, Logik, RS232/UART, I2C, SPI, CAN, LIN-Trigger eingefangen werden.
Spezifikationen des Voltcraft DOV2504 LA

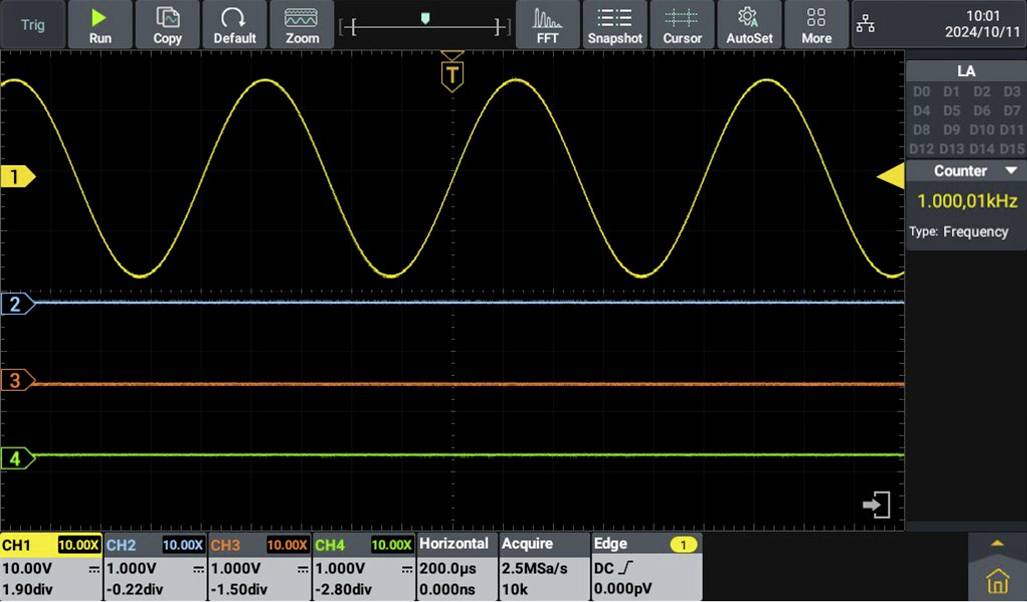

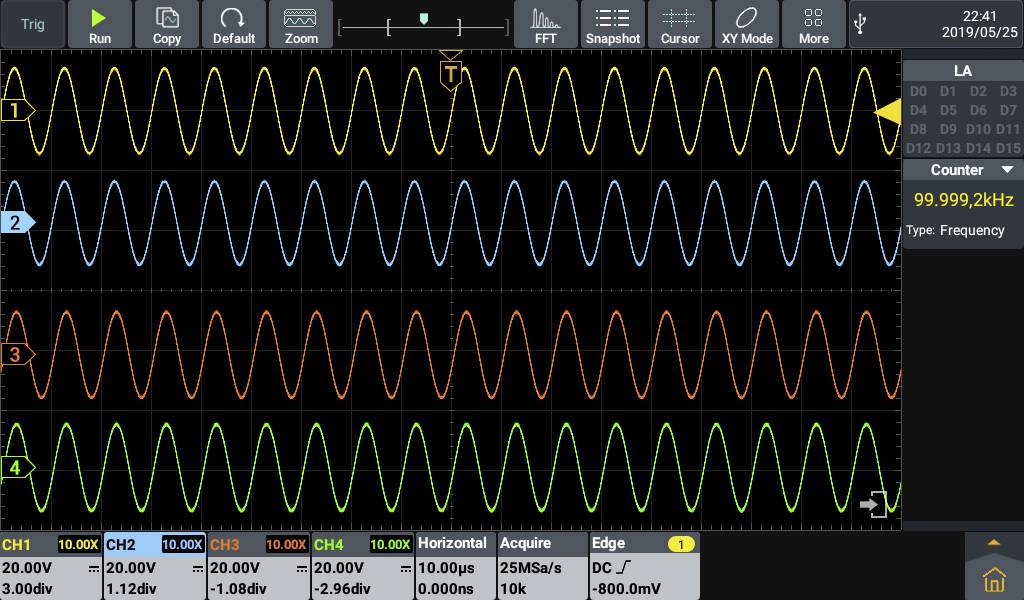

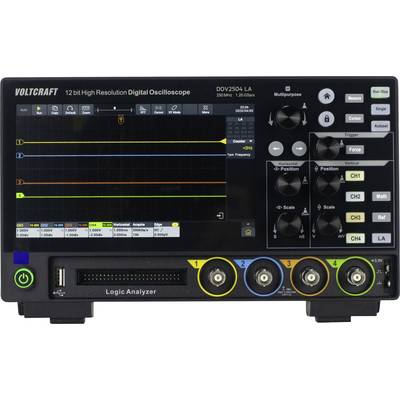

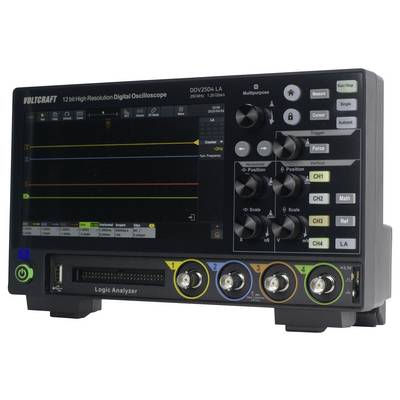

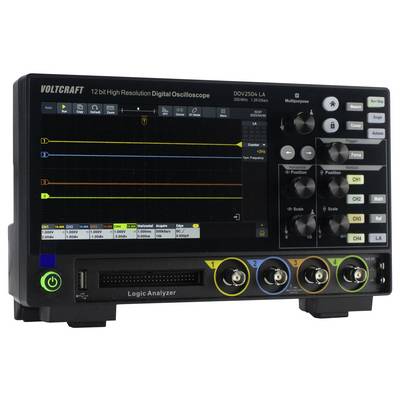

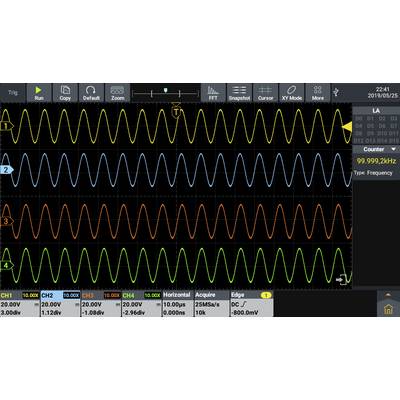

Das DOV2504 LA verfügt über 250 MHz Bandbreite und vier analoge Eingänge. Die Signalaufzeichnungslänge beträgt 100 M und für übersichtliche Darstellung und Auswertung ist die Echtzeit-Signalwellenanzeige auf dem PC möglich. Als Trigger-Quellen stehen die vier Eingänge CH1 bis CH4 sowie der 16-Kanal-Logik-Analyzer zur Verfügung. Es kann zwischen den Erfassungsmodi Sample, Spitze, hohe Auflösung, Mittelwert und Segmentierung gewählt werden. Die vertikale Empfindlichkeit ist von 200 µV/div bis 10 V/div einstellbar.
Lieferpaket mit Zubehör

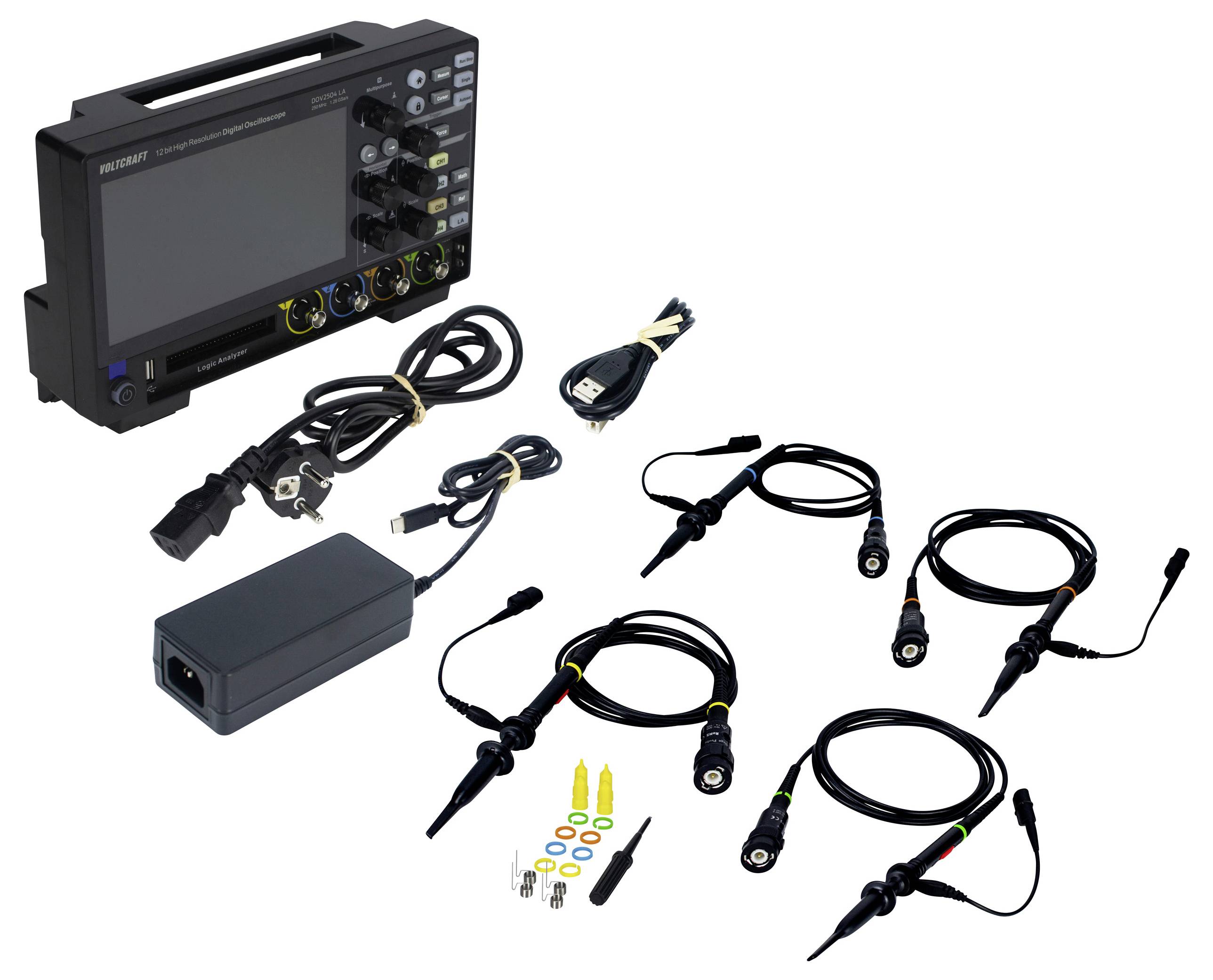

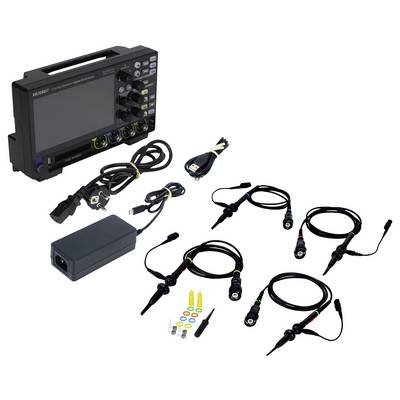

Das Voltcraft DOV2504 LA wird mit USB Type-C Netzteil, USB-Kabel, vier Prüfspitzen sowie zwei Probenjustierset geliefert. Des Weiteren gehören eine Software mit englischer Anleitung auf CD, eine Kurzanleitung sowie das Sicherheitsdatenblatt zum Paket.
