VOLTCRAFT DSO-3074 USB-Oszilloskop 70 MHz 4-Kanal 250 MSa/s 16 kpts 8 Bit Digital-Speicher (DSO), Spectrum-Analyser 1 St kaufen

Schwarzes Voltcraft-Messgerät mit mehreren Anschlüssen, geeignet für technische Messungen oder Diagnosen in Elektronikprojekten.

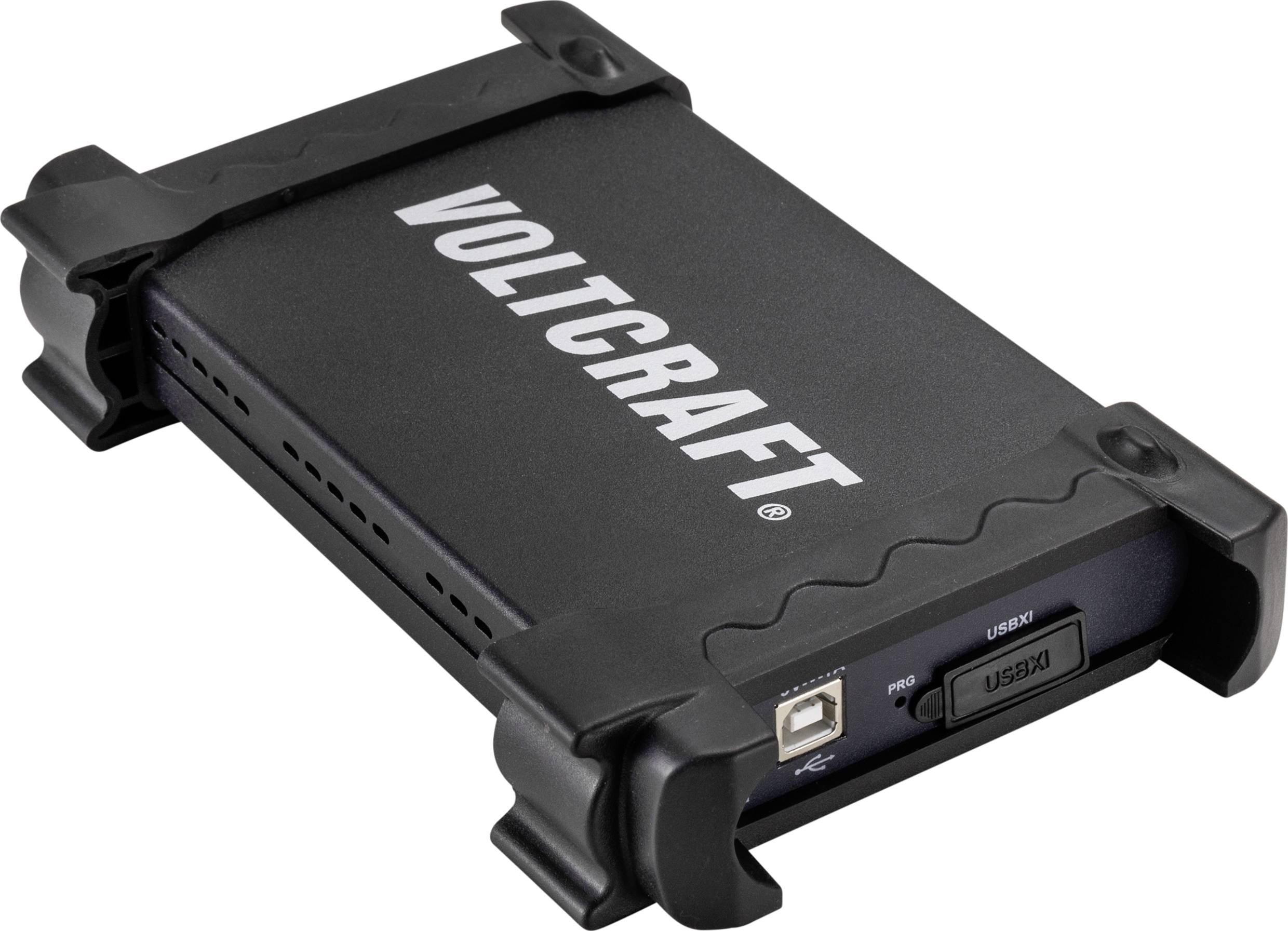

Externe schwarze Festplattenhülle mit der Aufschrift 'VOLTCRAFT', rechteckig mit einem USB-Anschluss an der Seite.

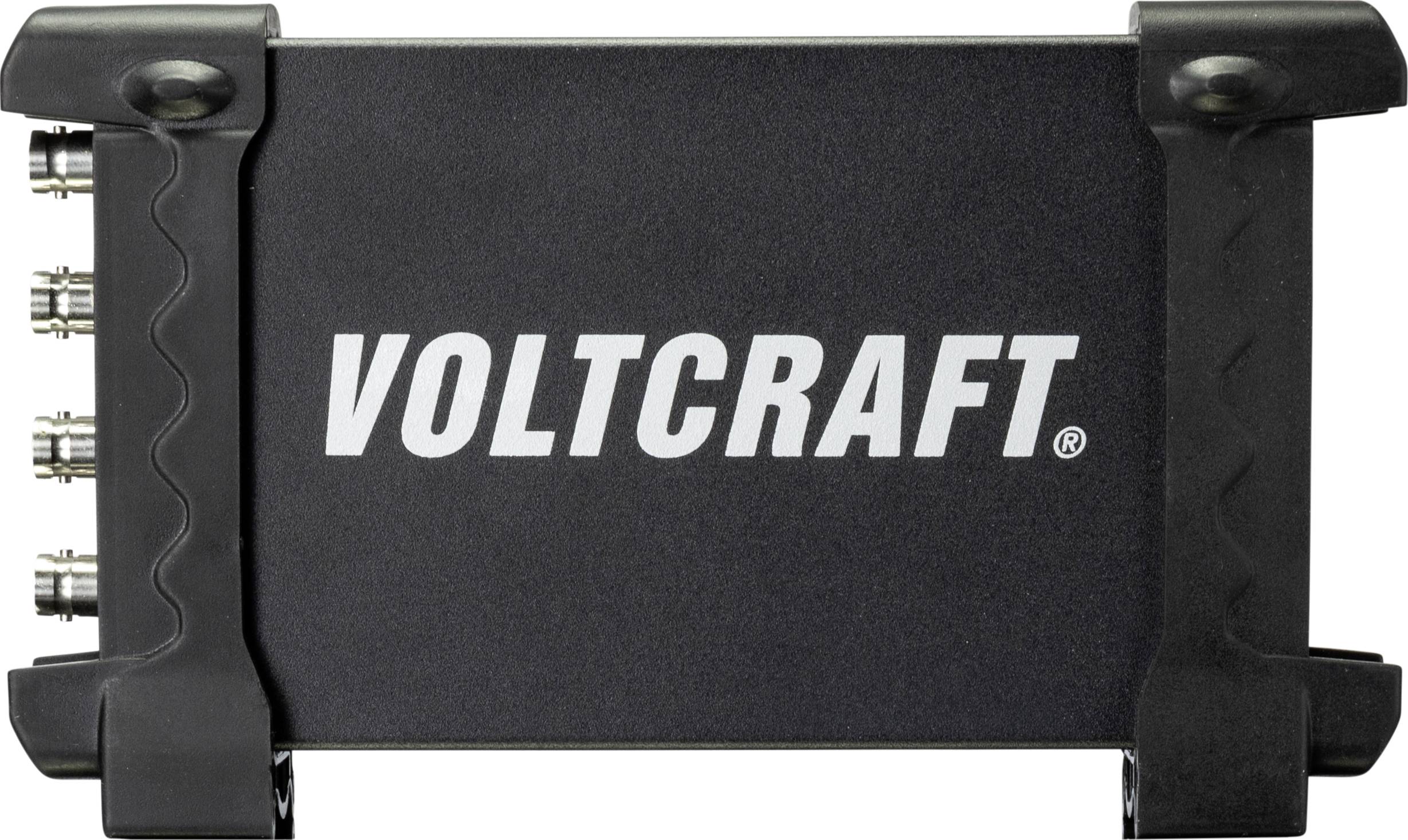

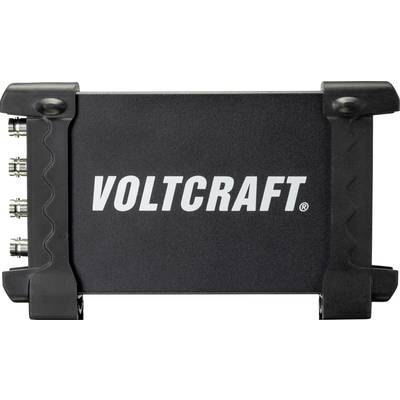

Kompaktes schwarzes Gerät mit der Aufschrift 'Voltcraft'. Enthält mehrere Anschlüsse auf der linken Seite.

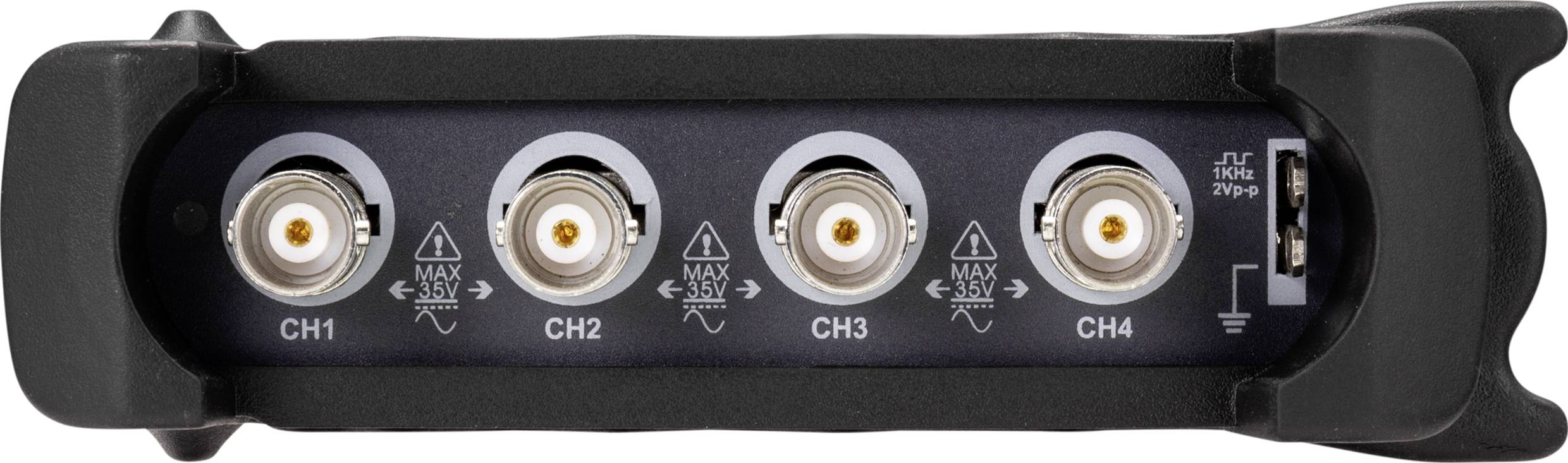

'Gerät mit vier BNC-Anschlüssen, gekennzeichnet als CH1 bis CH4, und einem Erdungspunkt rechts. Jeder Anschluss hat ein Maximalspannungs-Warnsymbol.'

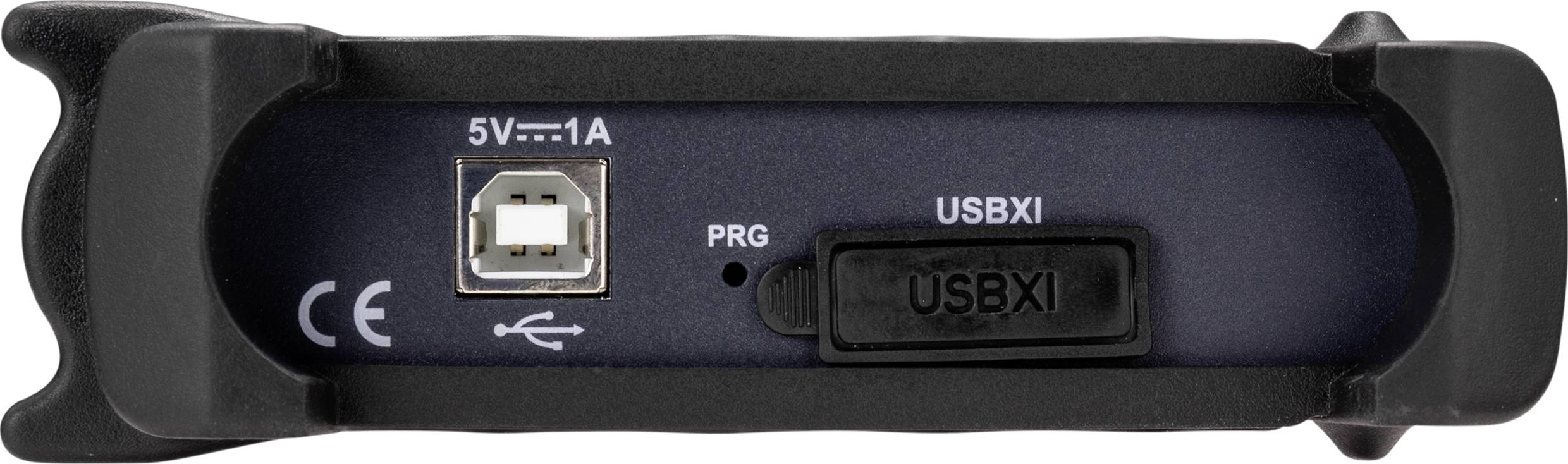

'Gerät mit USB- und USBXI-Anschluss; Etiketten: 5V ~ 1A, CE-Zeichen, PRG.'

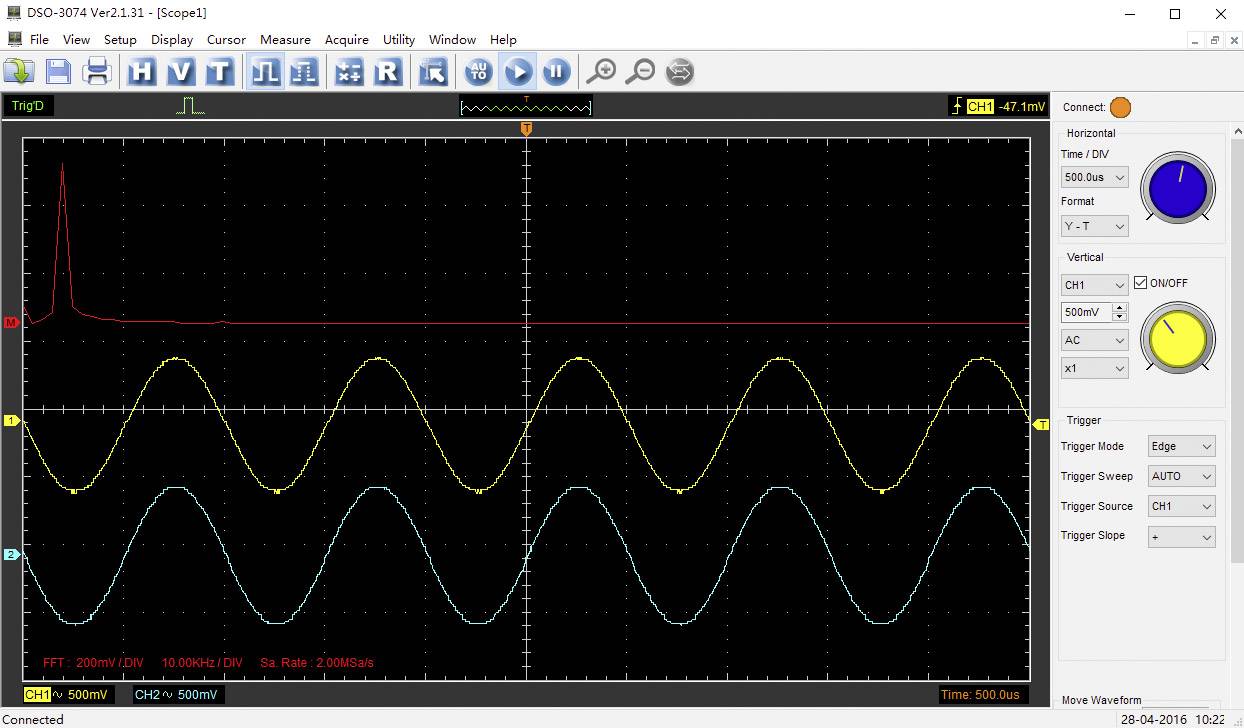

'Oszilloskop-Display zeigt drei Wellenformen: rot, gelb und blau. Rote Welle hat eine Spitze, gelbe und blaue sind sinusförmig.'

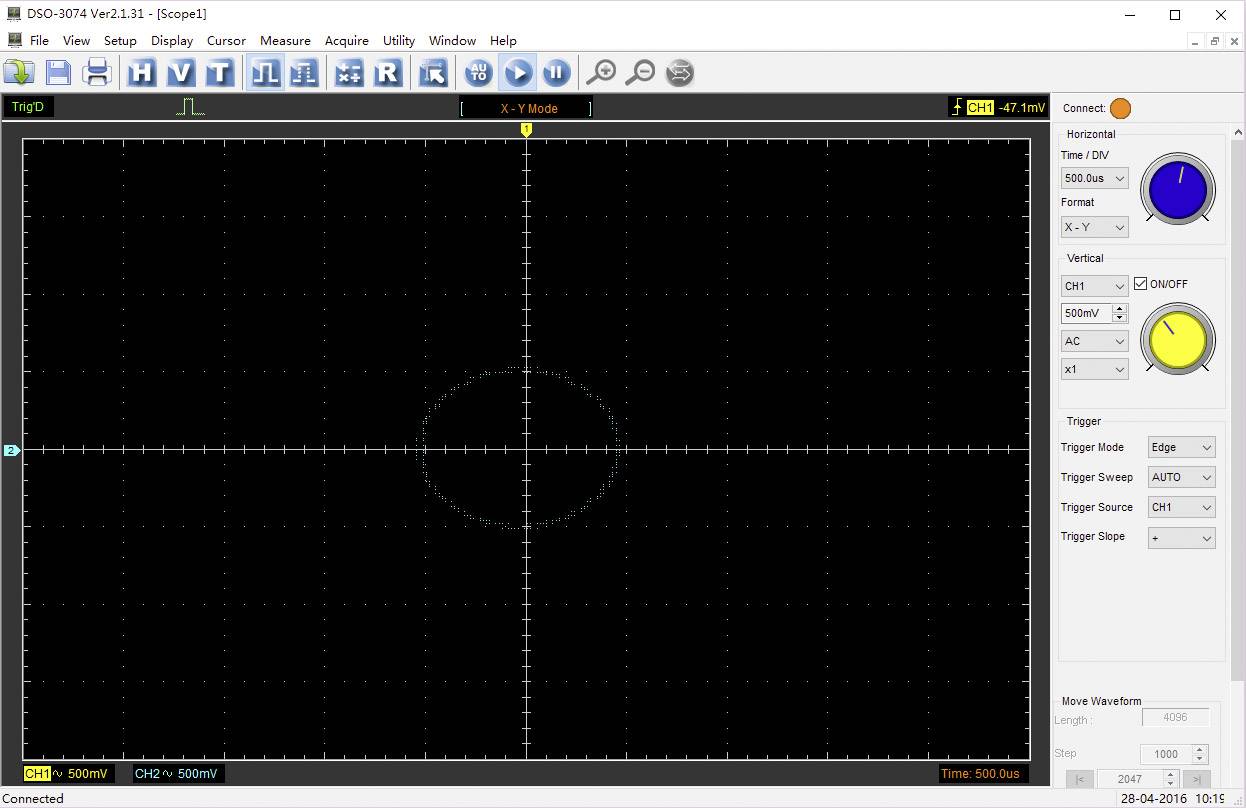

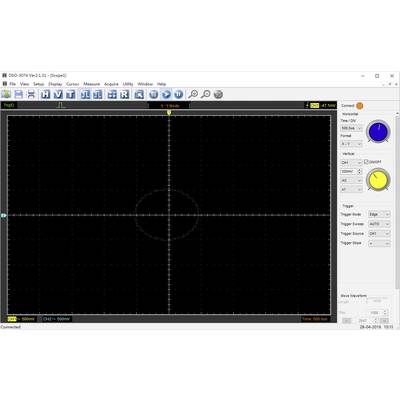

'Oszilloskop-Bildschirmanzeige mit einem Punkt in der Mitte, X- und Y-Achsen sichtbar, keine deutlichen Wellenmuster erkennbar.'

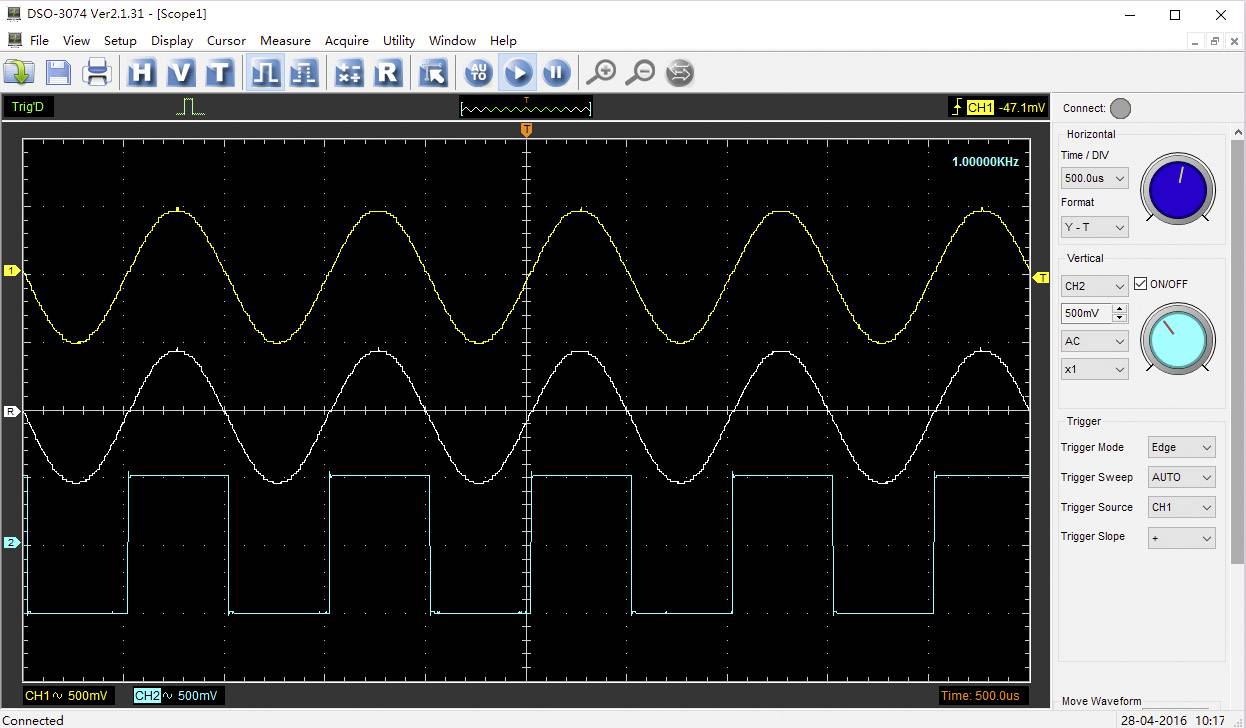

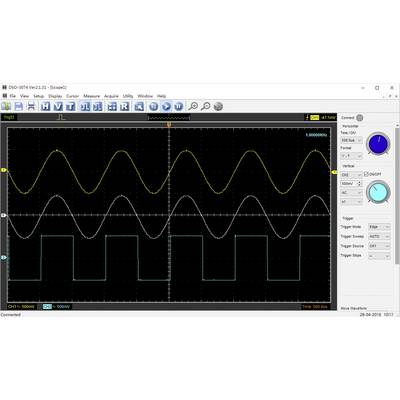

Ein Oszilloskop zeigt zwei Wellenformen: eine gelbe Sinuswelle und eine blaue Rechteckwelle. Beide Wellen haben eine Frequenz von 500 Hz.

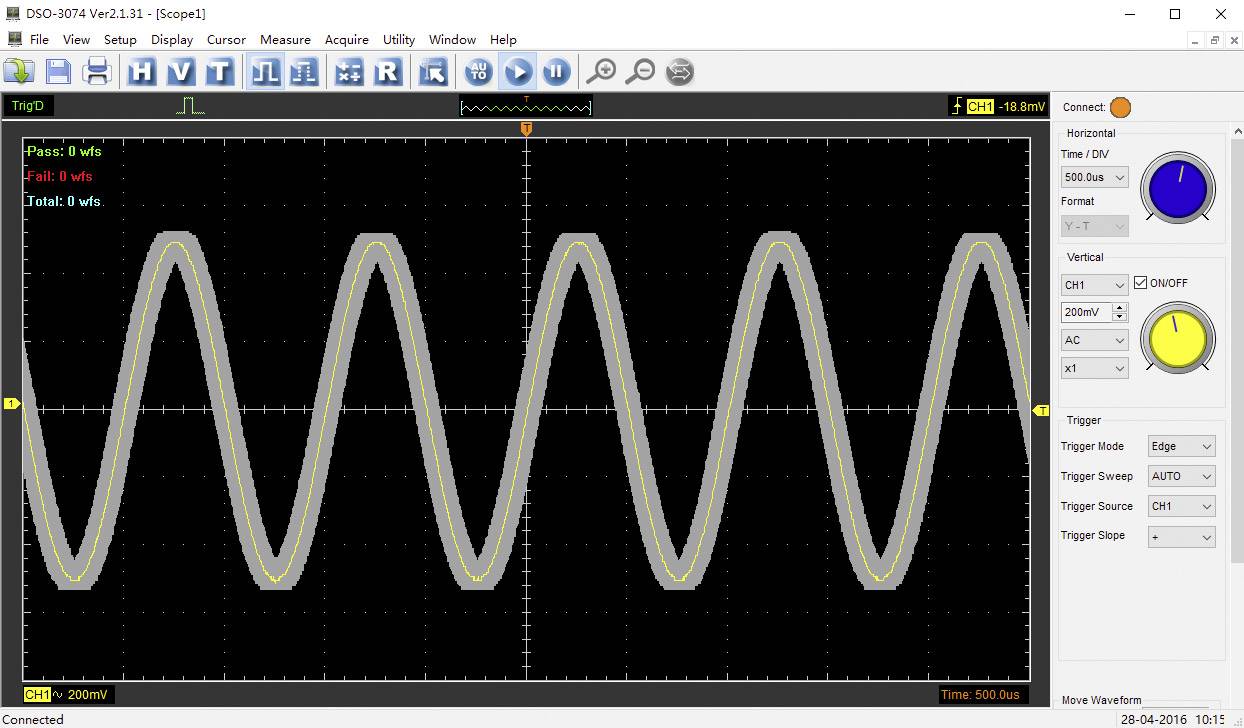

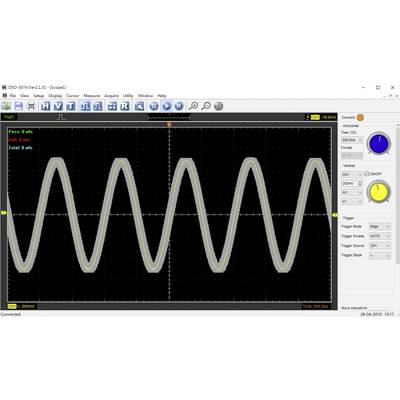

Bildschirmfoto eines Oszilloskops mit einer sinusförmigen Wellenlinie. Die Anzeige zeigt Messungen von 5,7 V und 8,2 V.

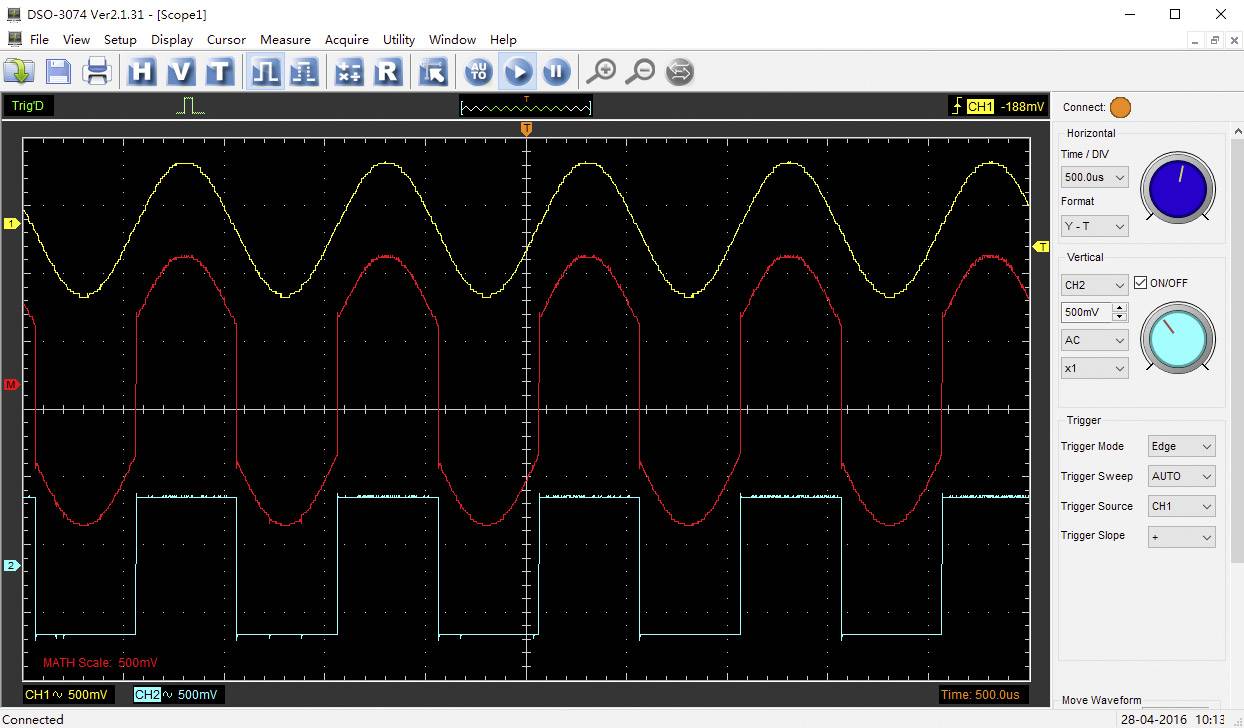

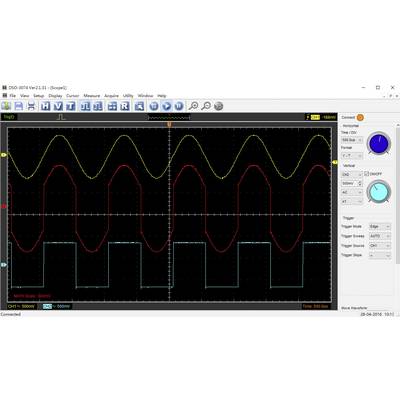

'Oszilloskop-Bildschirm mit drei Wellenformen: gelbe Sinuswelle, rote ungleichmäßige Welle und blaue quadratische Welle. Zeigt Signalvariationen.'

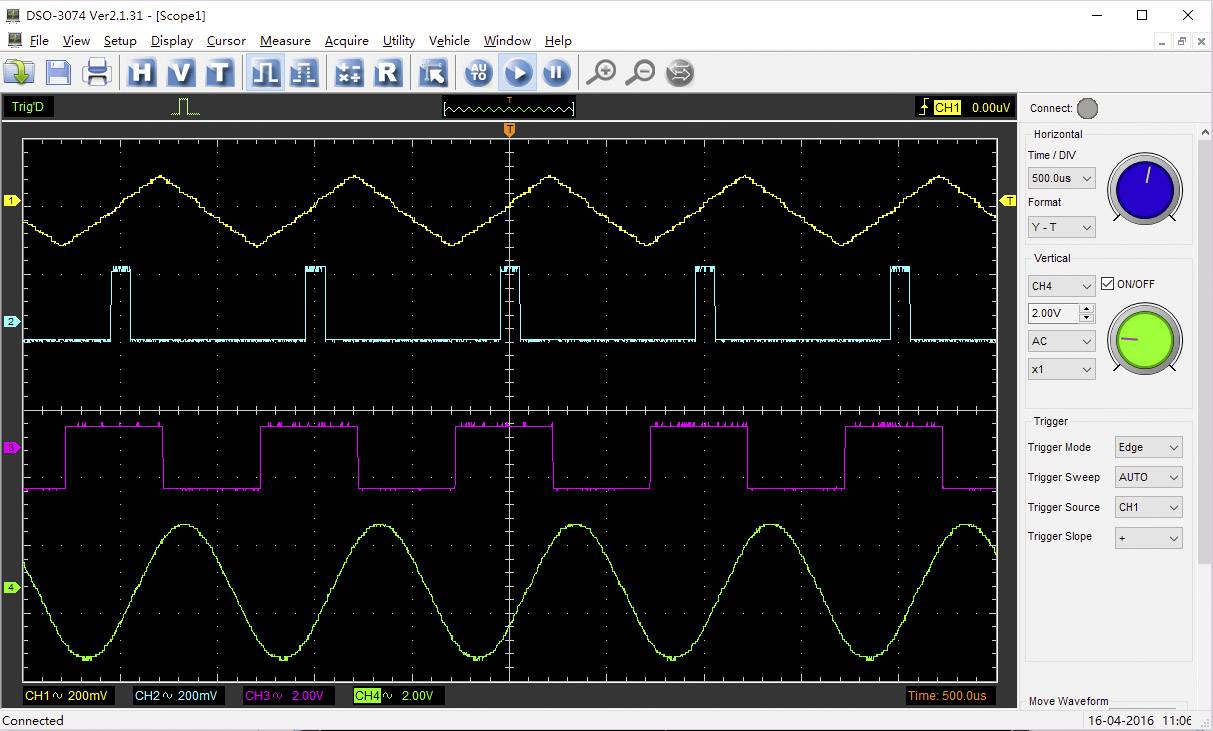

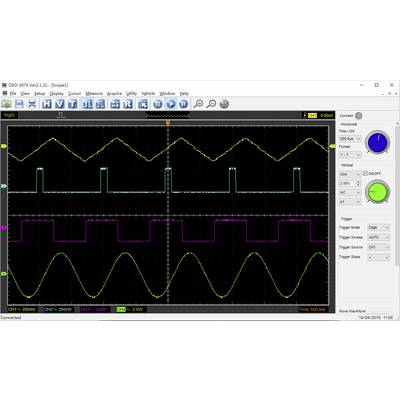

Oszilloskopbildschirm mit zwei Wellenformen. Oben Rechteck- und unten Sinuswellenform. Details zu Frequenzen und Amplituden rechts.

1/11

Unser Service für Sie

Verkauf und Versand:

Conrad Electronic AGB

Gesamt (151,25 € / Stück)

€

Rechtliche Bedenken melden

Highlights & Details

USB-Oszilloskopvorsatz DSO-3074

70 MHz
Anzahl analoge Eingänge max. 4
LabView-kompatibel

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen) - Klicken Sie hier.

Technische Daten

Tastkopfverhältnis einstellbar: 1:1, 10:1, 100:1, 1000:1
Impedanz: 1 MΩ/25 pF

Produkt-Art: USB-Oszilloskop

Bandbreite: 70 MHz

Samplingrate/Kanal: 250 MSa/s

Auflösung: 8 Bit

Oszilloskop-Besonderheiten: Digital-Speicher (DSO)
Spectrum-Analyser

Zeitbasis: 2 ns - 1000 s/div

Anzahl analoge Eingänge max.: 4

: Werksstandard (ohne Zertifikat)

Messkategorie: CAT I

Vertikal-Ablenkung: 2 mV - 10 V/div

Eingangsimpedanz: 1 MΩ

Eingangskopplung: AC, DC, GND

Eingangsspannung: 35 V

Spannungs-Versorgung (Details): USB

Abm.: (L x B x H) 190 x 35 x 100 mm

Gewicht: 900 g

Breite: 35 mm

Höhe: 100 mm

Länge: 190 mm

Schnittstellen: USB

Speichertiefe/Kanal: 16 kpts

Typ: DSO-3074

Dokumente & Downloads

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1490904 VOLTCRAFT DSO-3074 USB-Oszilloskop 70 MHz 4-Kanal 250 MSa/s 16 kpts 8 Bit Digital-Speicher (DSO), Spectrum-Analyser 1 St

Konformitätserklärung

Konformitätserklärung 1490904 VOLTCRAFT DSO-3074 USB-Oszilloskop 70 MHz 4-Kanal 250 MSa/s 16 kpts 8 Bit Digital-Speicher (DSO), Spectrum-Analyser 1 St

Garantiebedingungen

Garantiebedingungen 1490904 VOLTCRAFT DSO-3074 USB-Oszilloskop 70 MHz 4-Kanal 250 MSa/s 16 kpts 8 Bit Digital-Speicher (DSO), Spectrum-Analyser 1 St

Download

Download 1490904 VOLTCRAFT DSO-3074 USB-Oszilloskop 70 MHz 4-Kanal 250 MSa/s 16 kpts 8 Bit Digital-Speicher (DSO), Spectrum-Analyser 1 St

Beschreibung

In Verbindung mit einem Windows®-kompatiblen Computer mit 2 USB-Schnittstellen erhalten Sie ein umfangreich ausgestattetes Speicheroszilloskop mit dem zusätzlichem Vorteil, dass die Messdaten gespeichert und weiterverarbeitet werden können. Das Gerät verfügt über vier unabhängige Kanäle, mit denen Signale bis 70 MHz aufgenommen werden können. Die Bildschirmoberfläche ist einem herkömmlichen Oszilloskop nachempfunden. Die Auto-Set-Funktion zur automatischen Anpassung der Einstellungen an das jeweilige Mess-Signal sowie die umfangreichen Triggerfunktionen machen die Bedienung kinderleicht. Die FFT-Analysefunktion macht Spektrum-Analysen möglich.

Ausführung

Vier unabhängige Kanäle
Die Bildschirmoberfläche ist einem herkömmlichen Oszilloskop nachempfunden
Auto-Set-Funktion zur automatischen Anpassung der Einstellungen an das jeweilige Mess-Signal
Umfangreiche Trigger-, Spannungs- und Zeitmessfunktionen
Cursor-Funktionen
FFT-Analysefunktion macht Spektrum-Analysen möglich
Datenexport in Excel.

Lieferumfang

Software-CD
Installationsanleitung
USB-Y-Kabel.

Hinweise

Der Masseanschluss der BNC-Buchsen ist mit der USB-Masse (Erdpotenzial) verbunden. Bei der Anwendung mit Notebooks werden isolierte Tastköpfe empfohlen.

Den Software-Treiber für Windows® 11 finden Sie im Downloadbereich.
