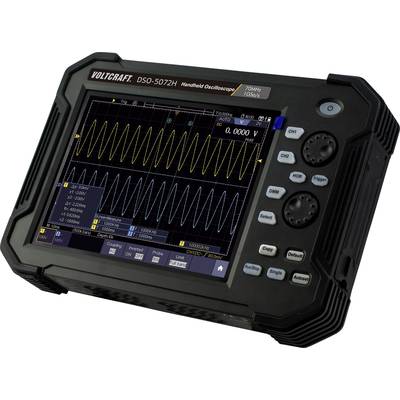

Tragbares Oszilloskop mit Wellendiagramm auf dem Bildschirm zeigt elektrische Signale. Tasten zur Bedienung an der Seite.

Ein robustes, rechteckiges, schwarzes Gerät mit verstärkten Ecken und einem mittigen Griffband auf der Rückseite.

Schwarzes elektronisches Gerät mit USB- und LAN-Anschluss, DC-Eingang und Trigger-Ausgang. Vertikale Ansicht der Anschlüsse auf einer Seite.

Gerät von Voltcraft, Vorderseite mit Lüftungsgittern. Es handelt sich um ein Ladegerät mit Angaben zur Spannung und Leistung.

Ein schwarzer Audioverstärker mit mehreren Eingangs- und Ausgangsanschlüssen, darunter COM, VCH+ und C1+.

'Rückansicht eines elektronischen Geräts mit verschiedenen Anschlüssen, darunter CH1, CH2 und Stromversorgung, auf einem Metallständer.'

Ansicht eines elektronischen Geräts von hinten mit verschiedenen Anschlüssen und einem silbernen Ständer in der Mitte.

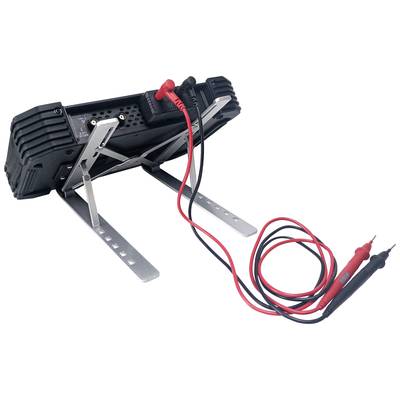

'Ein Multimeter in einem Metallständer mit roten und schwarzen Messleitungen, die herausragen.'

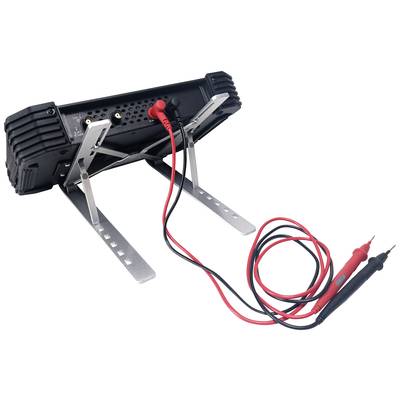

Multimeter mit Metallständer in angewinkelter Position, rote und schwarze Messleitungen angeschlossen; Gerät zur elektrischen Messung.

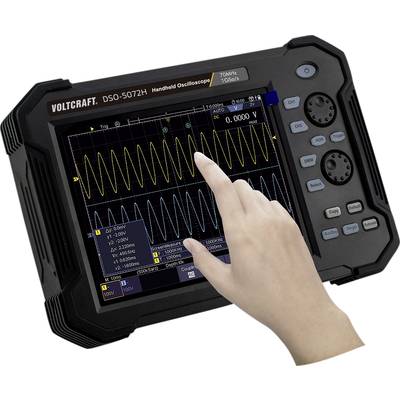

'Handheld-Oszilloskop VOLTCRAFT DSO-5072H' zeigt wellenförmiges Signal auf dem Display. Eine Hand berührt den Bildschirm zur Bedienung.

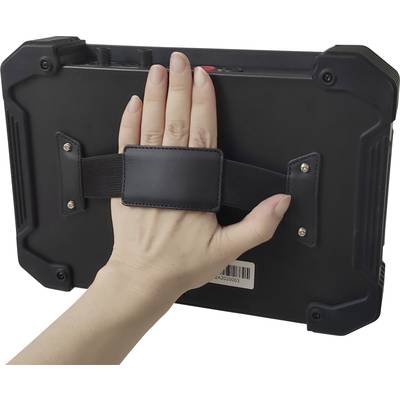

Eine Hand hält ein robustes Tablet mit einer schwarzen Halterung auf der Rückseite.

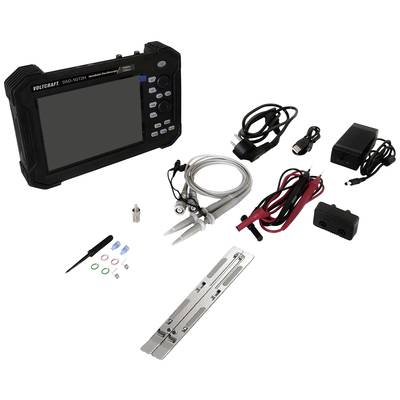

Tragbares Oszilloskop mit Zubehör, darunter Kabel, Sonden, Adapter und ein Ladegerät, auf weißem Hintergrund ausgelegt.

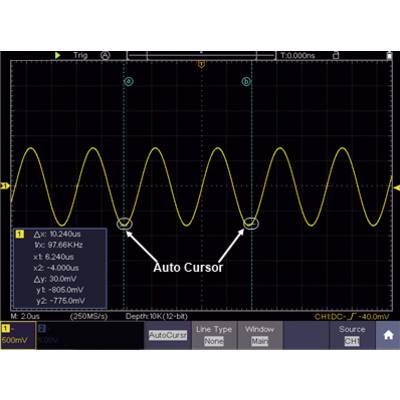

'Oszilloskop-Anzeige mit sinusförmiger Welle. Zwei Marker zeigen eine Periode, Frequenz 97,66 kHz. Spannung bei 500mV pro Division.'

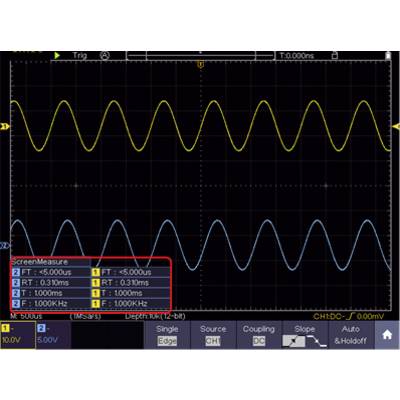

'Oszilloskop-Bildschirm zeigt zwei Wellenformen: oben gelb, unten blau. Zeit- und Frequenzmessungen unten links sind hervorgehoben.'

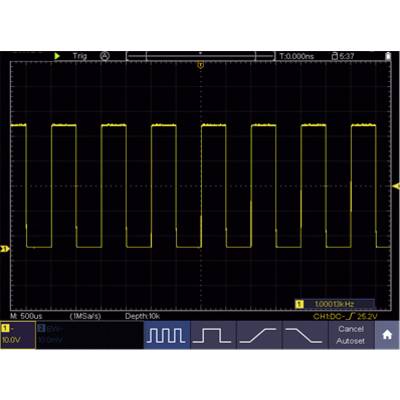

Ein Oszilloskop zeigt ein Rechtecksignal mit einer Frequenz von 1 kHz auf der y-Achse und der Zeit auf der x-Achse.

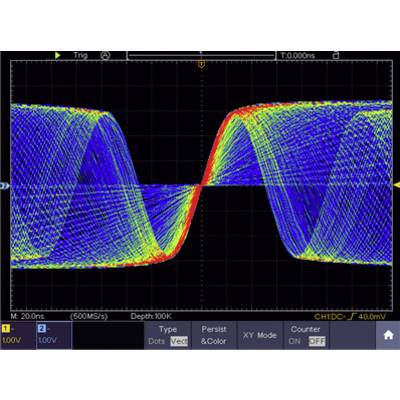

Oszilloskopanzeige mit Lissajous-Figur, dargestellt durch ineinander verlaufende rote, grüne und blaue Linien auf schwarzem Hintergrund.

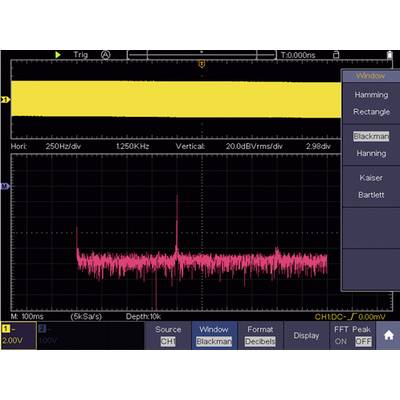

'Oszilloskop-Bildschirm zeigt ein Signal mit FFT-Analyse. Gelbes Rechteck oben, rosa Spektrum unten. Fenster: Blackman ausgewählt.'

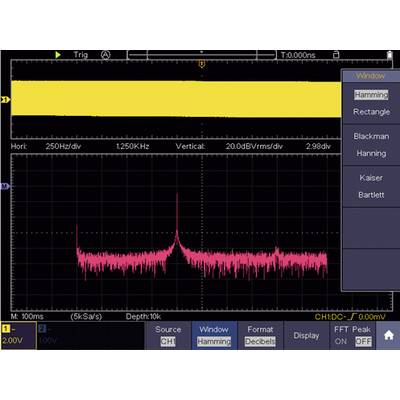

'Oszilloskop-Display mit zwei scharfen Frequenzspitzen. Dropdown-Menü zeigt Fensteroptionen: Hamming, Rechteck, Blackman, Hanning, Kaiser, Bartlett.'

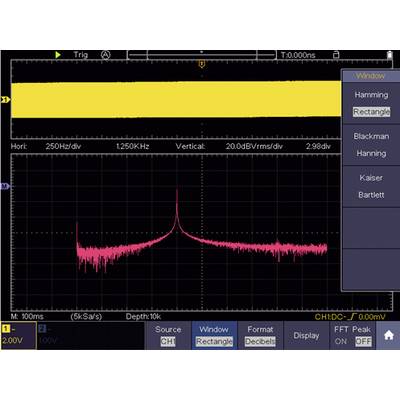

'Oszilloskop-Darstellung eines Frequenzspektrums mit hervorgehobener Rechteckfensterung. Zwei Hauptspitzen bei ca. 1,25 kHz.'

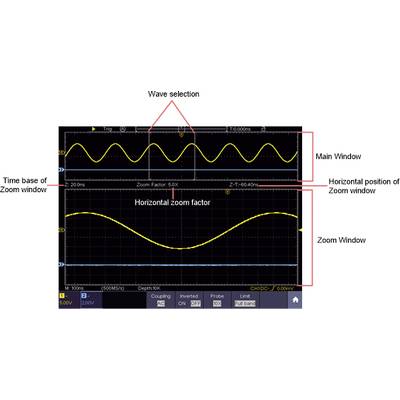

'Oszilloskop-Anzeige mit zwei Fenstern: oben Hauptfenster mit Wellenform, unten Zoomfenster mit horizontalem Zoomfaktor. Beschriftungen heben Fenster und Zoomfunktionen hervor.'

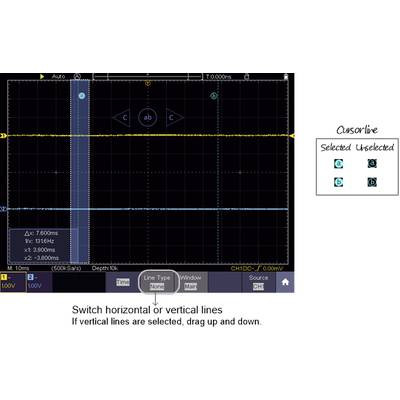

Ein Diagramm zeigt horizontale und vertikale Linien auf einem Oszilloskop-Bildschirm. Text erklärt, wie man Linien verschiebt.

Ein Oszilloskopbild zeigt eine gelbe und eine blaue Wellenlinie auf einem Gitterhintergrund. Ein Icon einer Hand verweist auf die gelbe Linie.

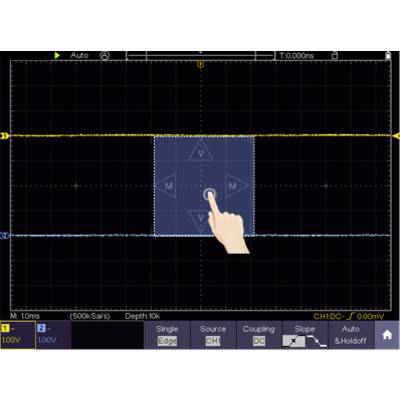

Eine Wellenformanzeige zeigt zwei horizontale Linien. Eine Hand zeigt auf ein Steuerfeld mit M-, V- und ^-Symbolen.

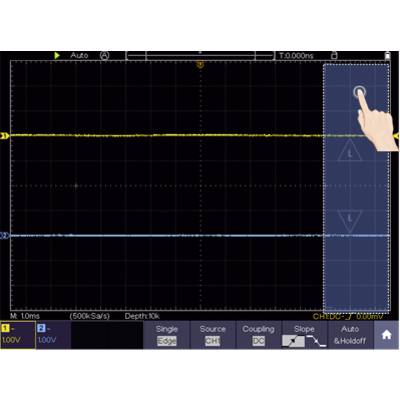

Ein Oszilloskop mit zwei Wellenformen in verschiedenen Farben. Eine Hand berührt den Bildschirm, um Einstellungen oder Messungen anzupassen.

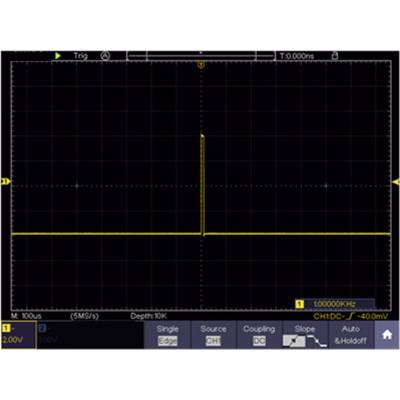

Oszilloskop-Bildschirm zeigt eine gelbe Pulswelle auf schwarzem Hintergrund, Frequenz von 1 MHz, vertikale Skala: 40 mV.

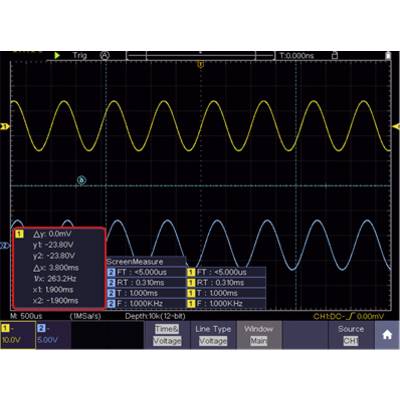

Oszilloskop zeigt zwei Wellenformen. Gelbe Linie: 3,800 ms, -23,80 V; Blaue Linie: 2,630 ms, -23,80 V. Frequenz: 1,000 kHz.

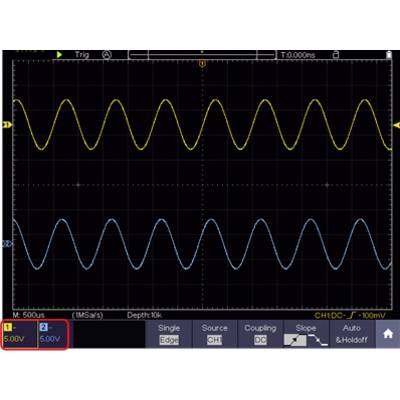

'Oszilloskop-Anzeige mit zwei sinusförmigen Wellen: oben gelb, unten blau. Beide Wellen zeigen gleiche Frequenz bei 5,00V.'

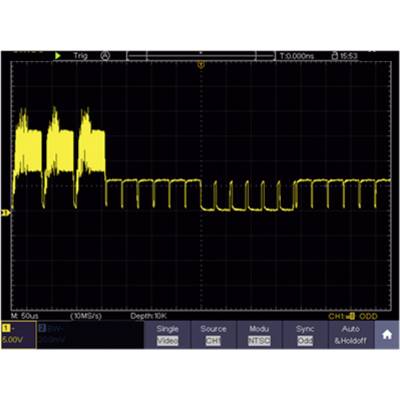

Ein Oszilloskop-Display zeigt ein gelbes, wellenförmiges Signal mit ansteigenden und abfallenden Spitzen, das sich in stabile Wellen verwandelt.

1/30

Unser Service für Sie

Verkauf und Versand:

Anzahl

Set(s)

Gesamt (583,13 € / Stück)

€

Rechtliche Bedenken melden

Kurzbeschreibung

Perfekt für den mobilen Einsatz: Das kompakte digitale Voltcraft Hand-Oszilloskop

Mit seinem eingebauten Akku und Tragegurt ist das Voltcraft Hand-Oszilloskop ideal für den mobilen Einsatz. Es bietet 2 Kanäle mit 70 MHz Bandbreite und eine Speichertiefe von 40 Mpts. Umfangreiche Triggerfunktionen und die Möglichkeit der Bus-Dekodierung machen es zu einem Multitalent in der mobilen Messdatenerfassung. Die Ergebnisse werden auf dem 8 Zoll Farb-LCD-Touchscreen angezeigt.

Digitales Hand-Oszilloskop Voltcraft DSO-5072H

Highlights & Details

70 MHz Bandbreite, 2 Kanäle
Abtastrate: 1 GSa/s
Speichertiefe 40Mpts
8" (20.32cm) LCD-Touchscreen Auflösung: 800 x 600 Pixel
8-bit ADC-Vertikal-Auflösung
Unterstützt SPI / I2C / RS232 / CAN Dekodierung
Waveform capture rate 45000 wfms/s

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen) - Klicken Sie hier.

Technische Daten

Produkt-Art: Hand-Oszilloskop

Bandbreite: 70 MHz

Samplingrate/Kanal: 1 GSa/s

Auflösung: 8 Bit

Oszilloskop-Besonderheiten: Digital-Speicher (DSO)
Handgerät
Multimeter-Funktionen

Anzahl analoge Eingänge max.: 2

: ISO

Messkategorie: CAT II

Abm.: (L x B x H) 270 x 48 x 191 mm

Gewicht: 1.7 kg

Anzahl digitale Eingänge max.: 0

Breite: 48 mm

Höhe: 191 mm

Länge: 270 mm

Schnittstellen: LAN
1 x USB 2.0 Device
1 x USB 2.0 Host

Speichertiefe/Kanal: 40 Mpts

Typ: DSO-5072H

Dokumente & Downloads

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2468361 VOLTCRAFT DSO-5072H Hand-Oszilloskop kalibriert (ISO) 70 MHz 2-Kanal 1 GSa/s 40 Mpts 8 Bit Digital-Speicher (DSO), Handg

Garantiebedingungen

Garantiebedingungen 2468361 VOLTCRAFT DSO-5072H Hand-Oszilloskop kalibriert (ISO) 70 MHz 2-Kanal 1 GSa/s 40 Mpts 8 Bit Digital-Speicher (DSO), Handg

Beschreibung

Perfekt für den mobilen Einsatz

Das kompakte digitale Voltcraft Hand-Oszilloskop ist mit einem eingebauten Akku (8000mAh) und Tragegurt ausgestattet und kann so praktisch und flexibel in verschiedenen Settings eingesetzt werden. Als solides Spannungsmessgerät mit einem Gewicht von 1,7 kg verfügt es über 2 Kanäle mit 70 MHz Bandbreite und bietet eine Speichertiefe von 40 Mpts. Umfangreiche Triggerfunktionen und die Möglichkeit der Bus-Dekodierung machen es zu einem Multitalent in der mobilen Messdatenerfassung und die dabei erzielten Messergebnisse werden auf dem 8 Zoll (20.32cm) Farb-LCD-Touchscreen mit einer Auflösung von 800 x 600 Pixel angezeigt. Die maximale Samplingrate des Oszilloskops liegt bei bis zu 1 GS/s und die unterschiedlichen Prüfspitzen, die justierbar und im Lieferumfang enthalten sind, machen flexibles und variables Messen möglich. Ebenfalls mitgeliefert werden ein externes Strom-Modul sowie ein USB-Kabel, mit dem sich die gemessenen Daten schnell auf den PC übertragen lassen. Die Echtzeit-Darstellung von Amplituden auf dem PC ist ebenso realisierbar wie mehrere Trigger-Arten und Schnittstellen.
