VOLTCRAFT DSO-6102WIFI Digital-Oszilloskop 100 MHz 2-Kanal 1 GSa/s 40000 kpts 8 Bit Funktionsgenerator, Multimeter-Funkt kaufen

Ein Oszilloskop mit wellenförmigem Signal auf dem Bildschirm. Es werden mehrere Drehregler und Tasten zur Steuerung angezeigt.

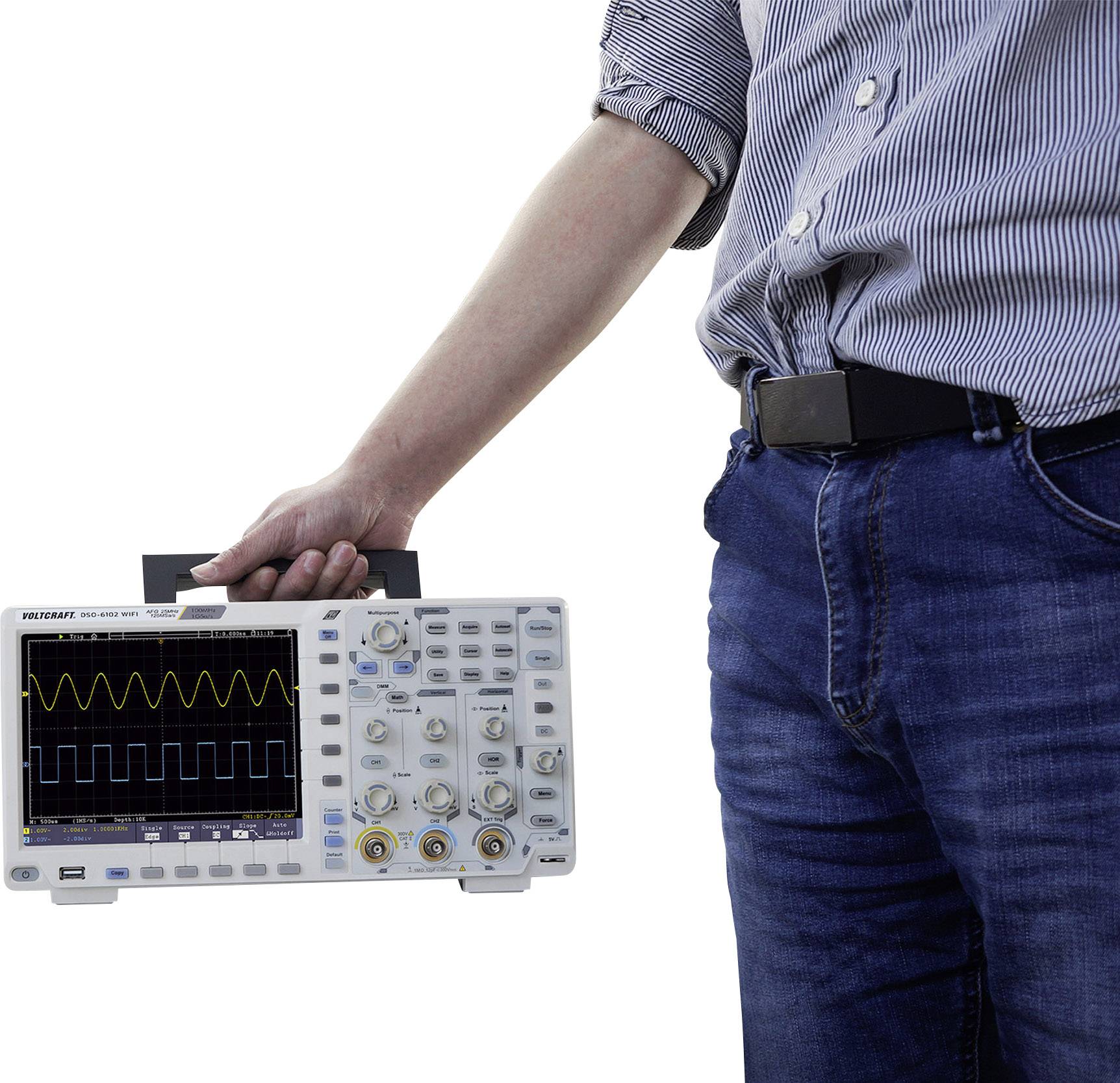

Eine Person hält ein Oszilloskop, das ein sinusförmiges Wellenmuster auf dem Bildschirm zeigt.

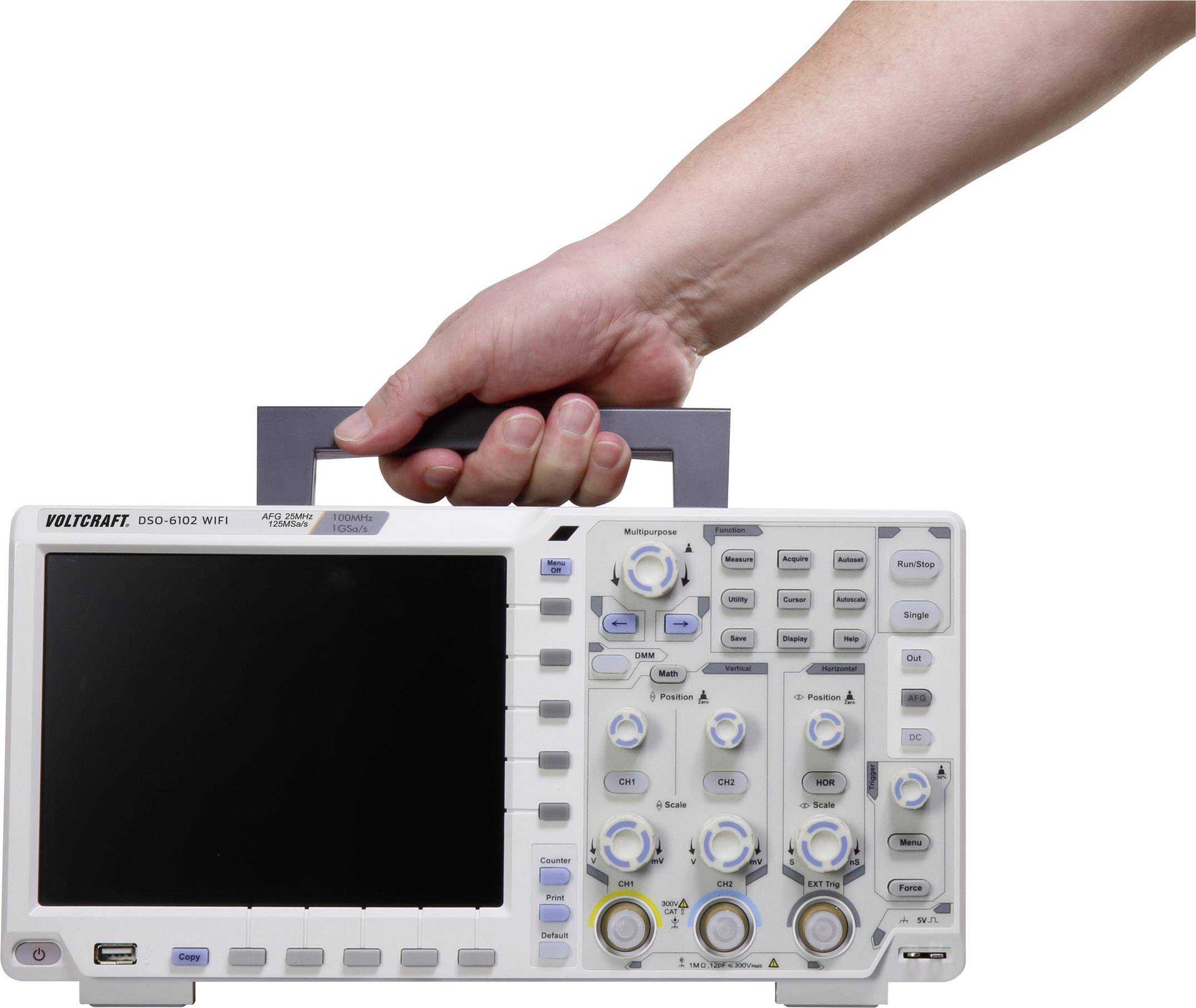

Eine Hand hält ein tragbares Oszilloskop, Modell Voltcraft DSO-6102 WIFI, mit Display und mehreren Drehknöpfen zur Bedienung.

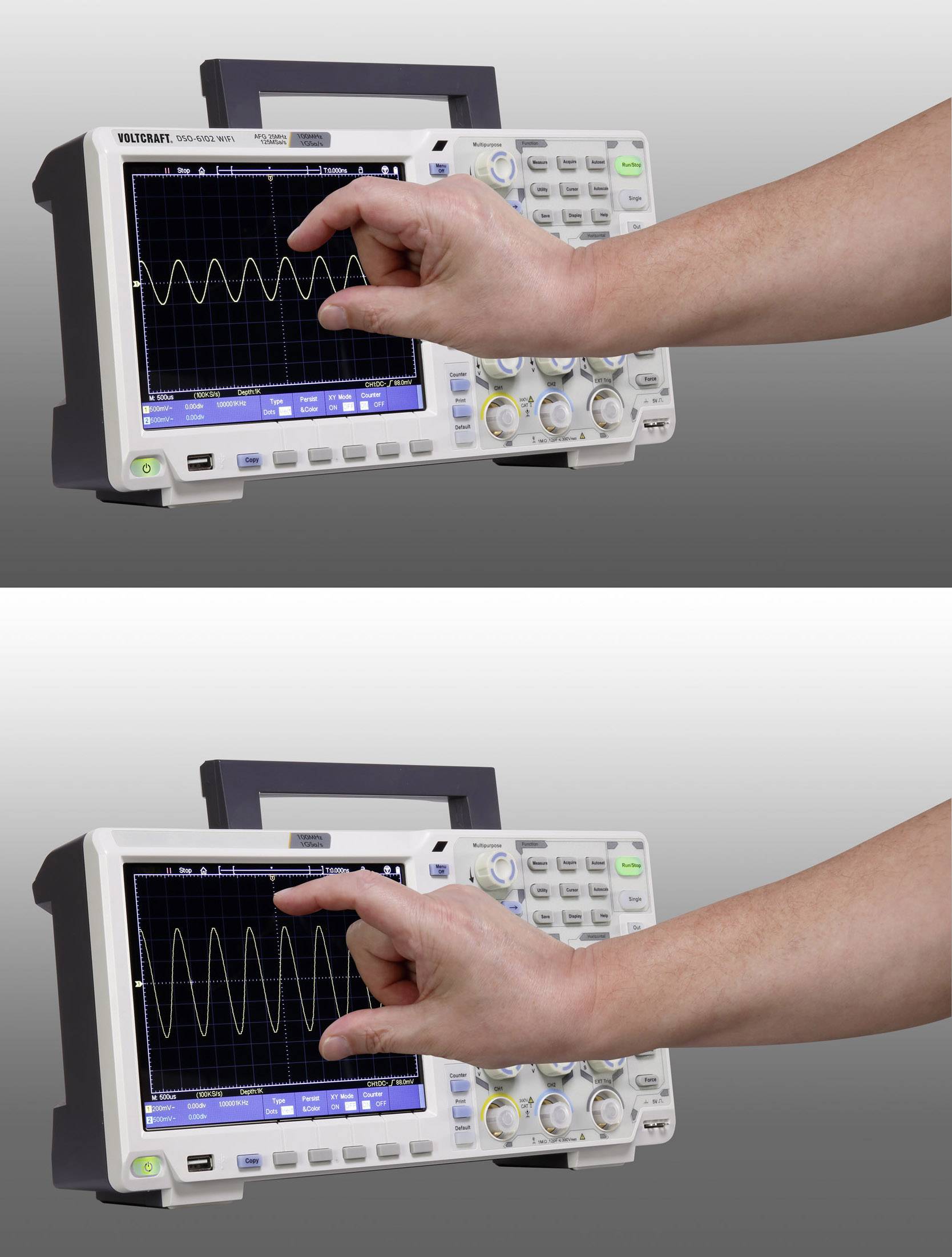

Eine Hand bedient ein Oszilloskop, das eine Wellenform anzeigt, um die Amplitude zu messen oder zu analysieren.

Rückansicht eines elektronischen Geräts mit mehreren Anschlüssen. Warnhinweis über elektrische Sicherheit und Servicierung.

Ein Oszilloskop zeigt mehrere überlappende, farbige Wellenformen auf dem Bildschirm. Es ist ein Elektronikmessgerät mit Drehknöpfen und Tasten.

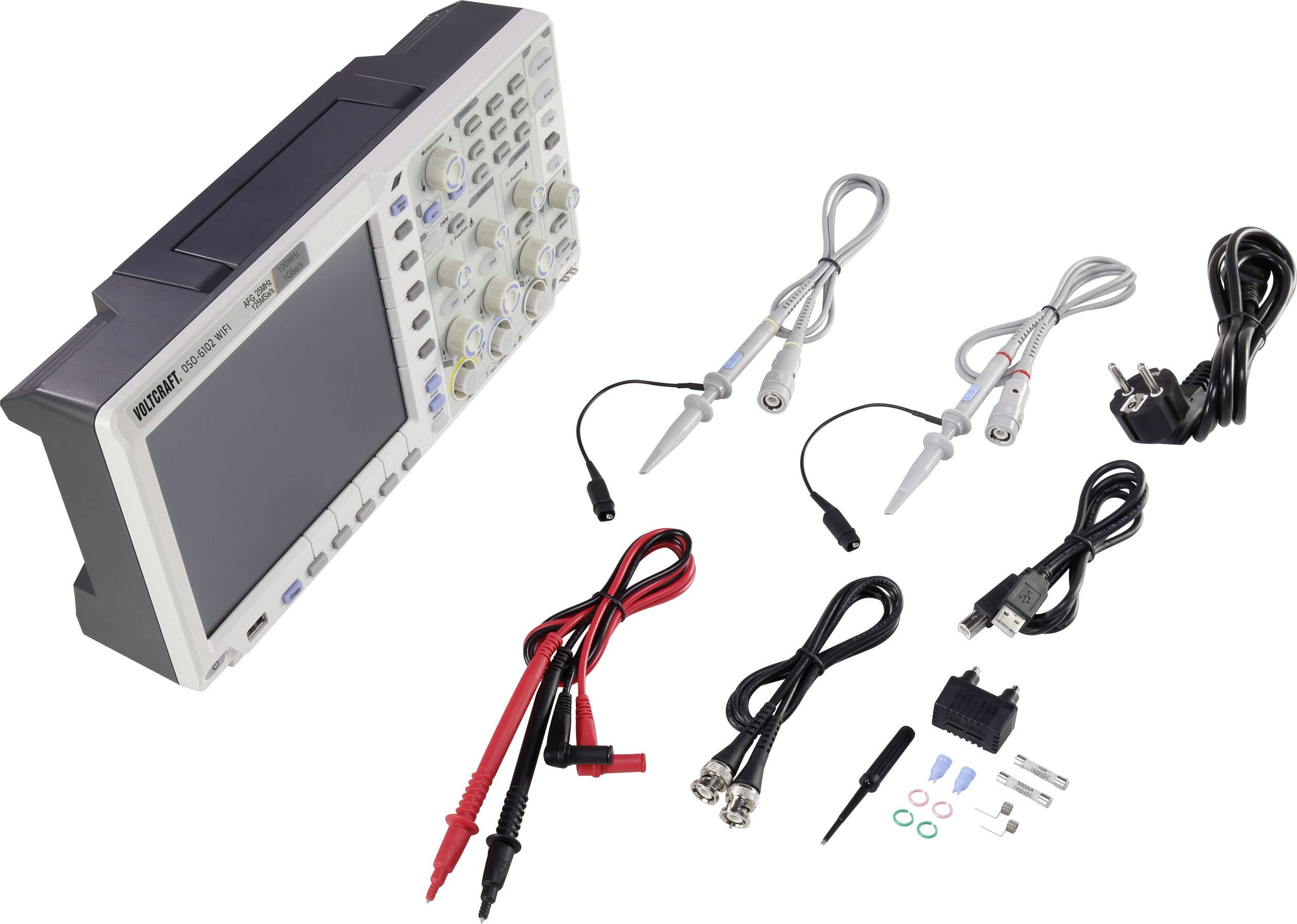

Ein digitales Oszilloskop mit zwei Sonden, Netzkabel, USB-Kabel und Zubehörteilen. Geräte für präzise elektrische Messungen.

Digitales Oszilloskop mit gelbem und blauem Wellenform-Display. Geräteknöpfe und Anschlüsse sind sichtbar. Wird zur Signalanalyse verwendet.

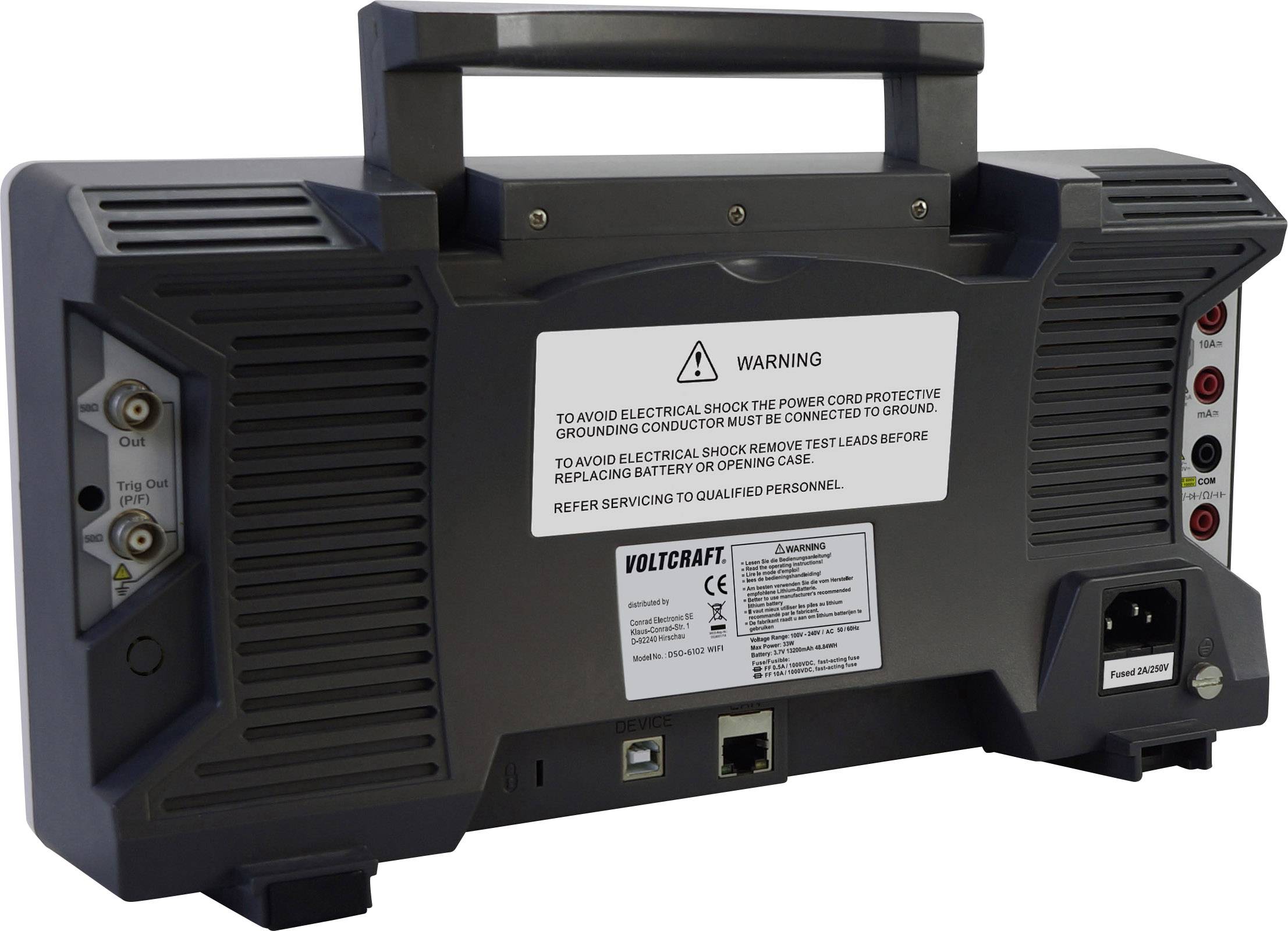

Rückseite eines tragbaren Messgeräts mit Anschlussbuchsen, Netzschalter und Warnhinweisen zur elektrischen Sicherheit.

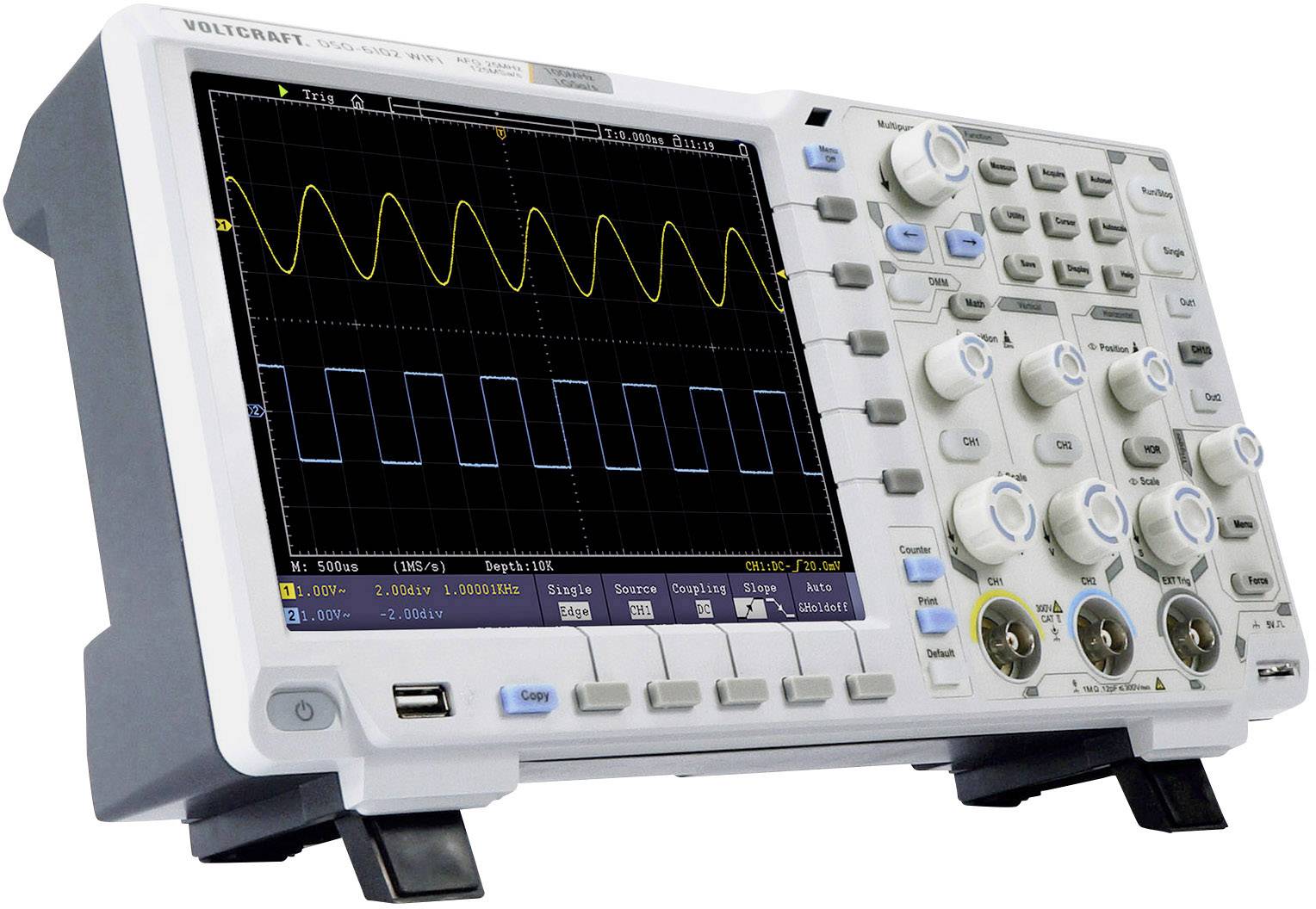

Ein Oszilloskop zeigt zwei überlagerte Signalkurven auf dem Display, eine wellenförmig, die andere rechteckig. Gerätetasten rechts.

Ein Oszilloskop mit einer Hand, die auf das Display zeigt. Das Display zeigt eine wellenförmige Kurve mit vertikalem Doppelpfeil.

'Ein Hand zeigt auf ein Oszilloskop, das eine wellenförmige Spannungskurve darstellt. Zwei gelbe Pfeile markieren spezifische Abschnitte.'

Ein Oszilloskop zeigt zwei Wellenformen. Eine Hand deutet auf einen Abschnitt der Wellen, um Unterschiede in Höhe oder Amplitude zu markieren.

Ein Digital-Oszilloskop mit einem Bildschirm, der eine Wellenform zeigt. Rechts befinden sich Knöpfe zur Steuerung und Anpassung der Parameter.

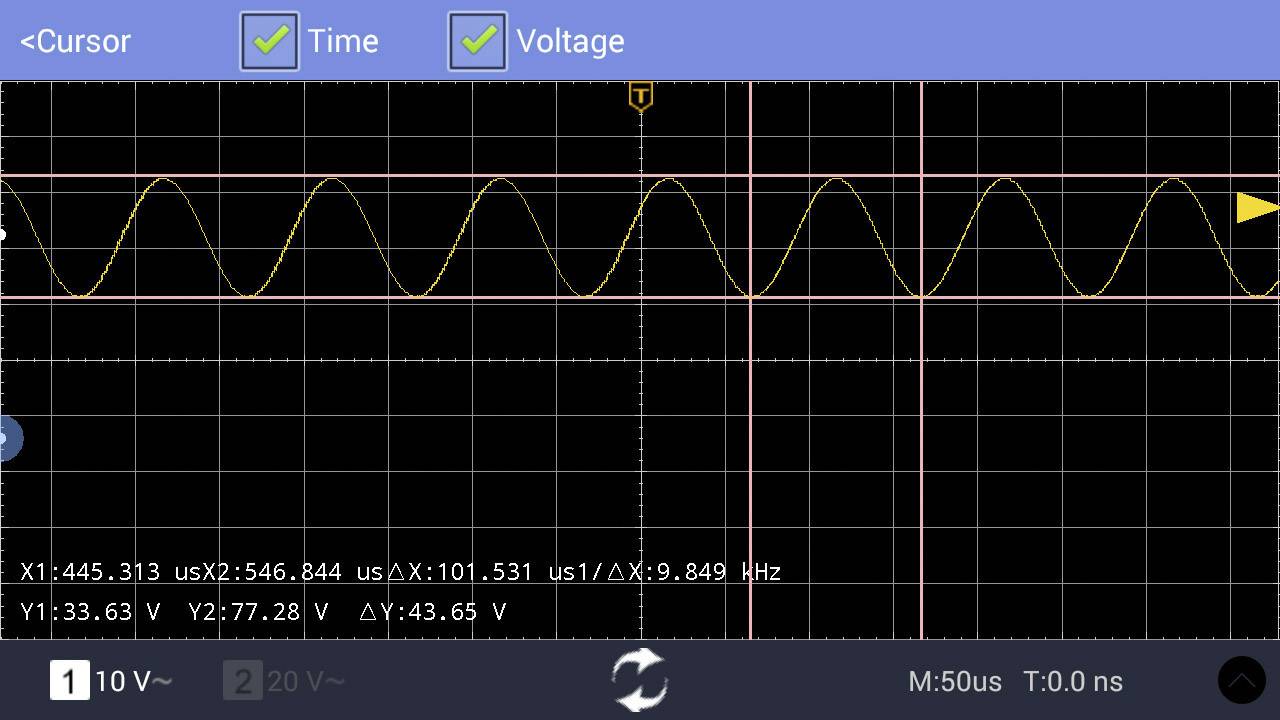

'Oszilloskop-Display zeigt eine Sinuswelle mit Markierungen bei X: 101,531 ns und Y: 43,65 V. Zeitachse ist M: 50 µs, T: 0,0 ns.'

Anzeigebereich eines Messgeräts zeigt 'MANUAL', 'DC', Spannung '−0.4 mV' und 'Δ 4.3 mV'.

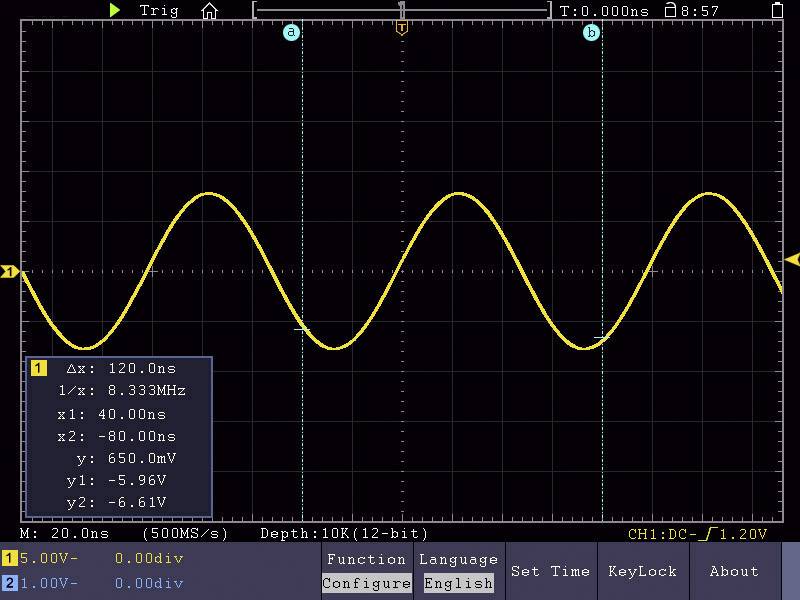

'Oszilloskop zeigt gelbe Sinuswelle über Zeit, Marker T1 und T2 gesetzt. Delta x: 120,0ns, Delta y: -5,96V. Frequenz: 8,333MHz.'

Pfad 'flash/USER4', ausgewählte Datei: USER4, Letzte Änderung: 9. Juli 2015, 19:21, Dateigröße: 2.00 kB, kleines Diagramm unten.

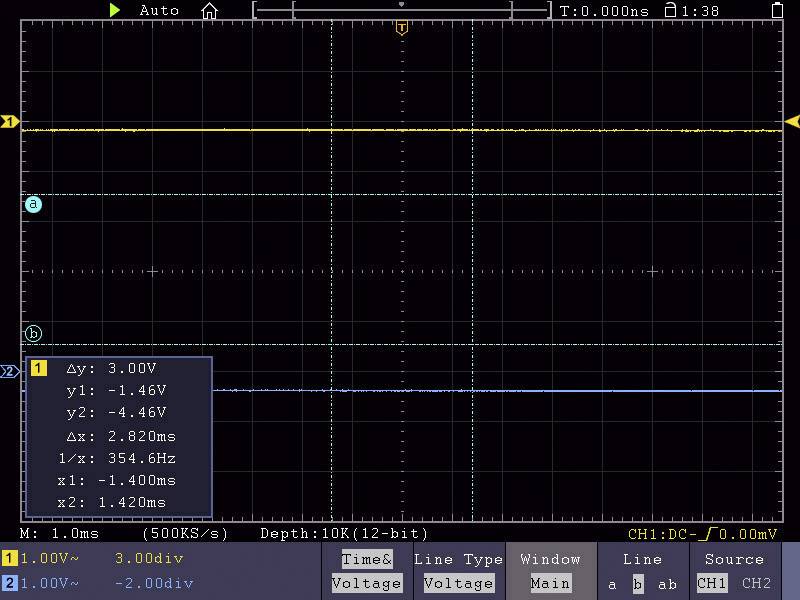

Oszilloskop-Messung: Zwei Spannungswellenformen, eine bei 0V konstant, die andere bei -3V differierend, mit Messpunkten und Frequenzen angezeigt.

'Amplitude 2.000Vpp' auf blauem Bildschirm, umgeben von Steuerknöpfen: Plus, Minus, Links, Rechts.

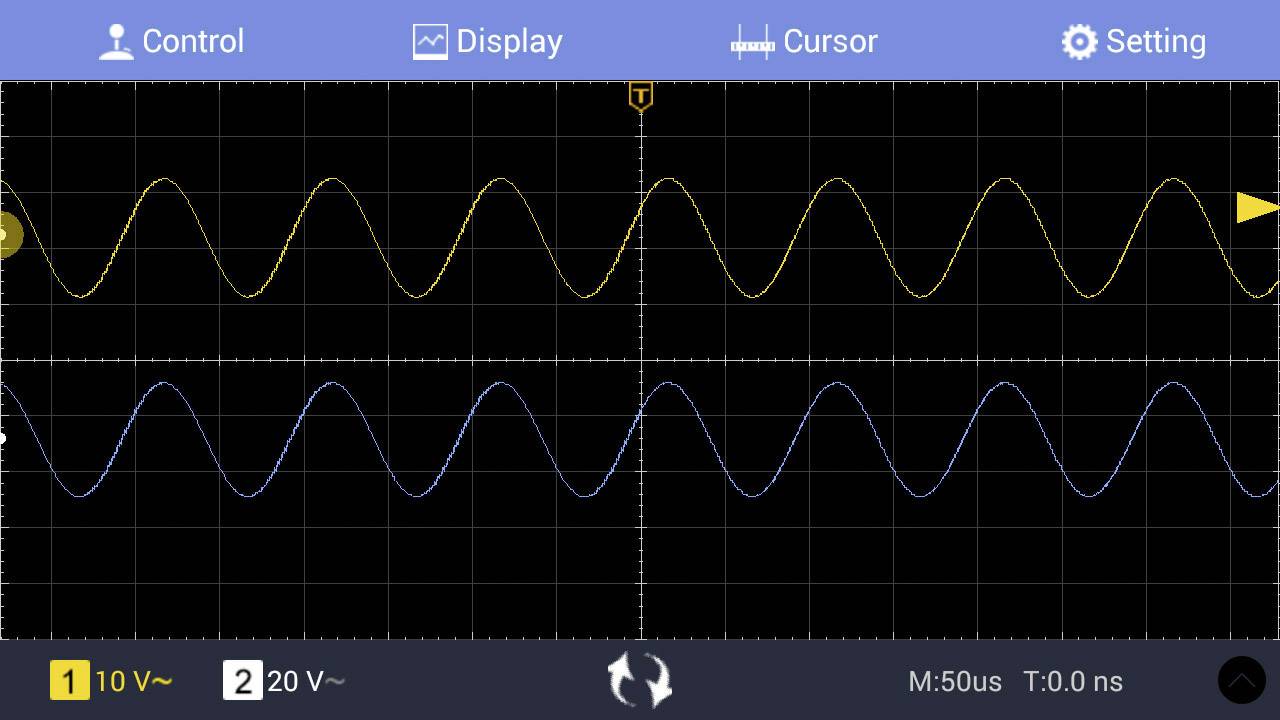

Zwei Wellenformen auf einem Oszilloskop-Display. Die gelbe Welle bei 10 V, die blaue bei 20 V. Messwerte unten: M: 50 µs, T: 0,0 ns.

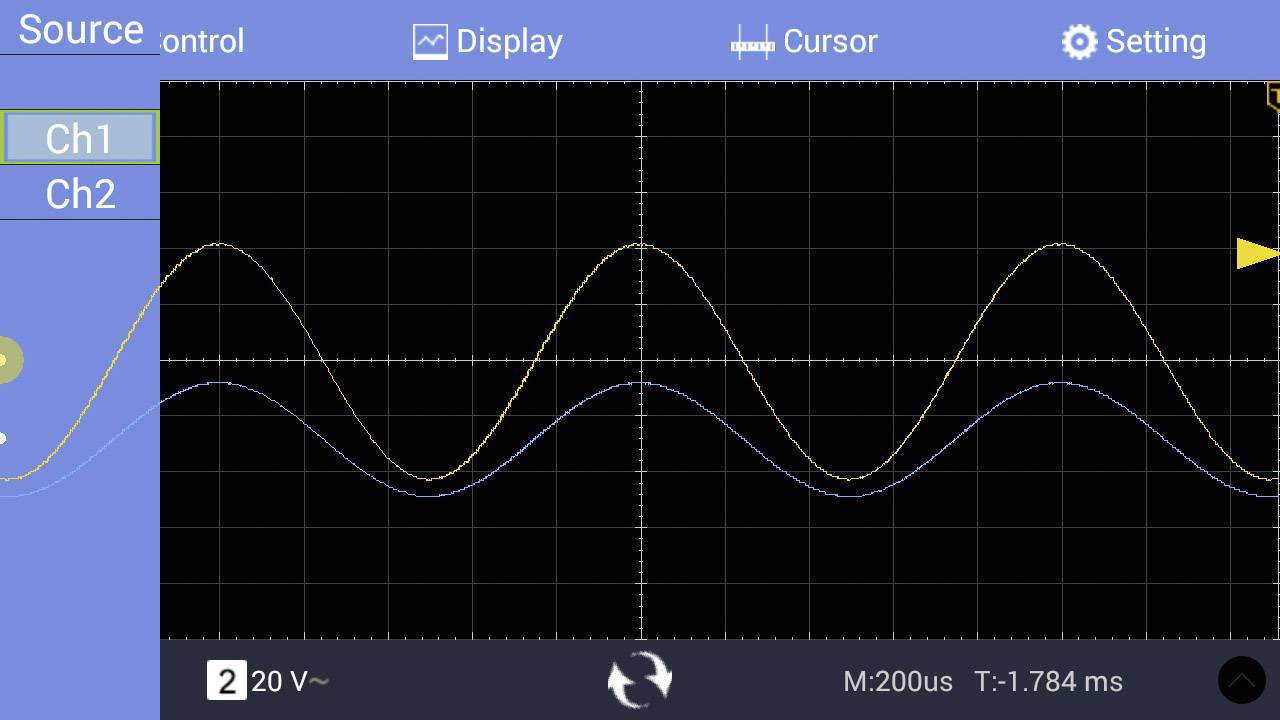

'Oszilloskop zeigt zwei Sinuswellen mit unterschiedlicher Amplitude auf Kanälen 1 und 2, blaue und gelbe Linien, auf einem Gitterdiagramm.'

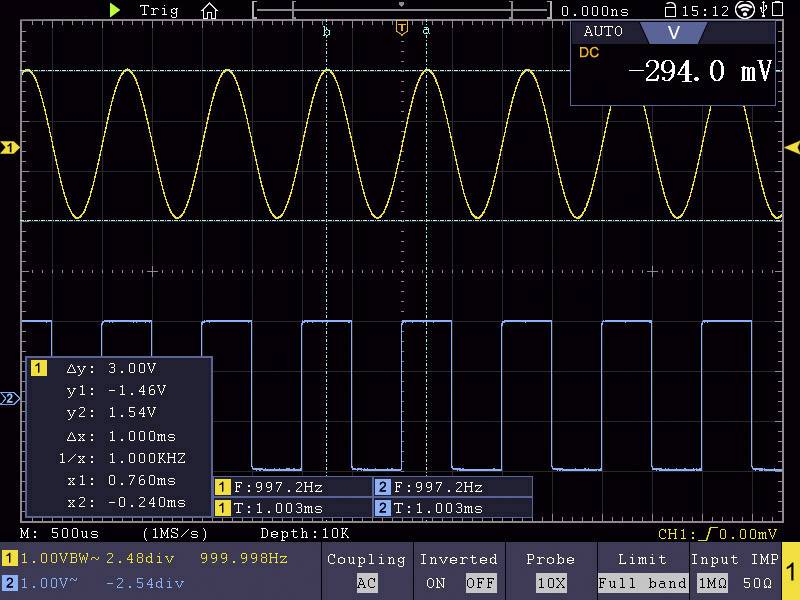

Oszilloskop-Bild zeigt zwei Signalverläufe: Gelbe Sinuswelle (997.2 Hz) und blaue quadratische Welle (997.2 Hz). Zwei Spannungsdifferenzen.

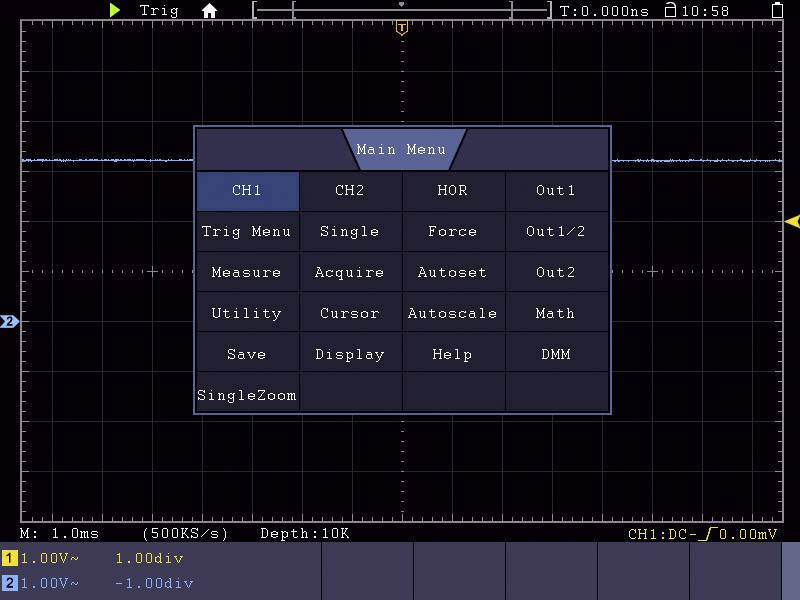

Hauptbildschirm eines Oszilloskops mit Menü, das Optionen wie 'Trig Menu', 'Measure', 'Utility', 'Autoscale' und 'Help' zeigt.

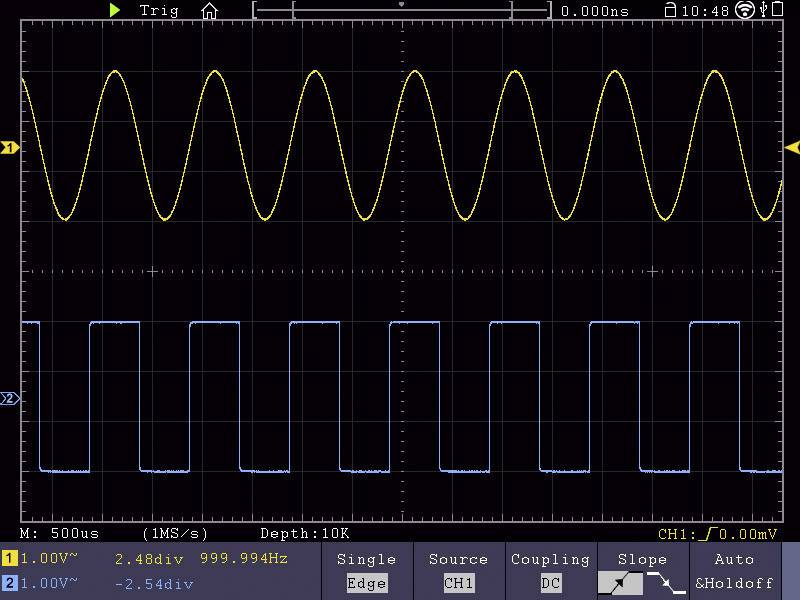

'Oszilloskop-Bild zeigt zwei Wellenformen: gelbe Sinuskurve oben, blaue Rechteckwelle unten, beide bei etwa 1 kHz.'

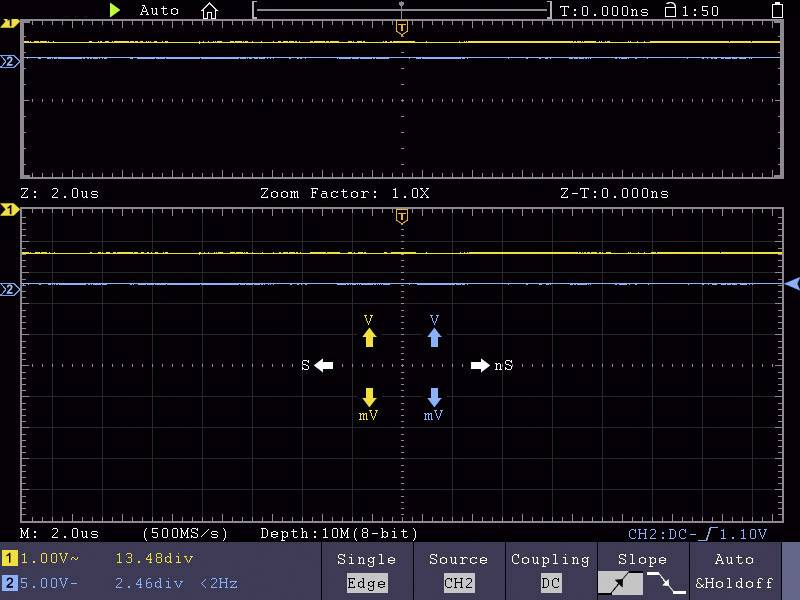

Oszilloskop-Anzeige mit zwei Diagrammen; obere Kurve zeigt gelbe und blaue Signale, untere Zoom-Ansicht mit Pfeilen 'V' und 'mV'.

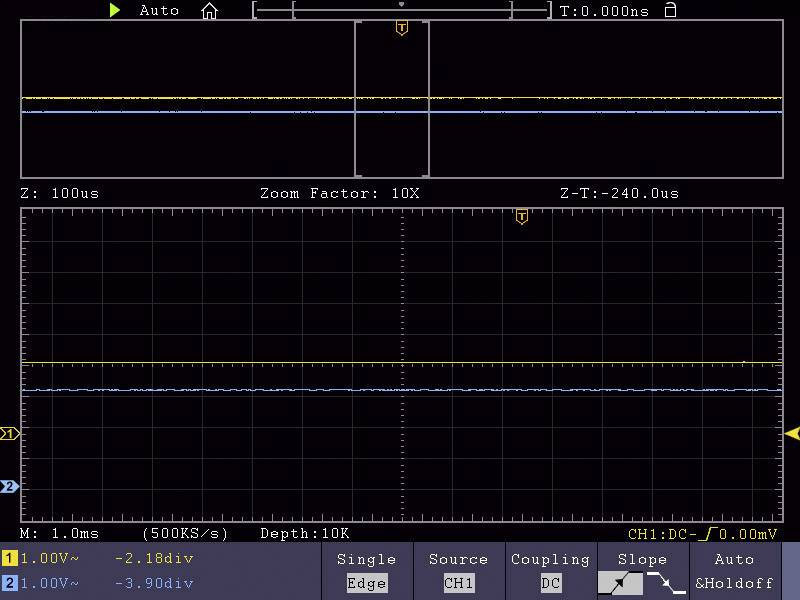

Zweikanal-Oszilloskop-Anzeige: Oben konstante gelbe Linie bei 0 V, unten blaue Linie bei etwa -3,90 V. Zeitbasis 1 ms/div.

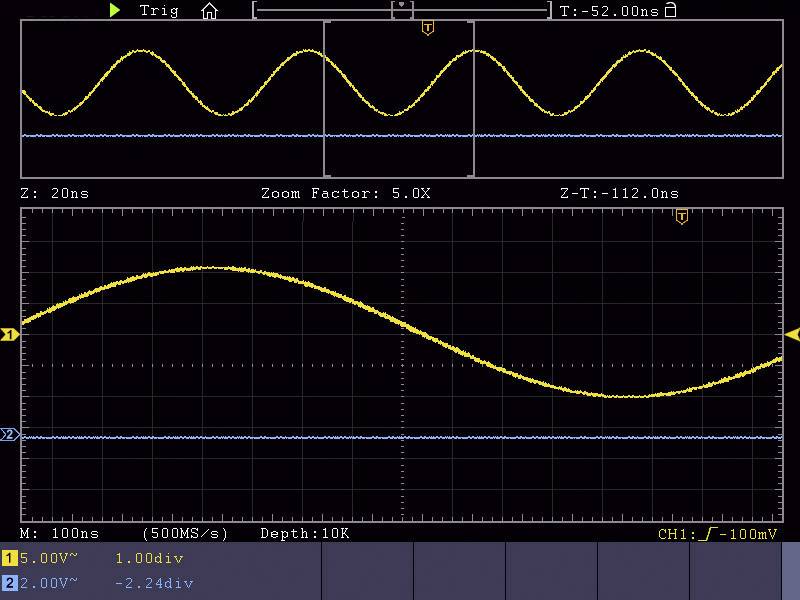

'Oszilloskop-Anzeige: Zwei sinusförmige Wellen. Oben: Detailansicht bei 20 ns. Unten: Gesamtansicht, zeigt größere Wellenlänge.'

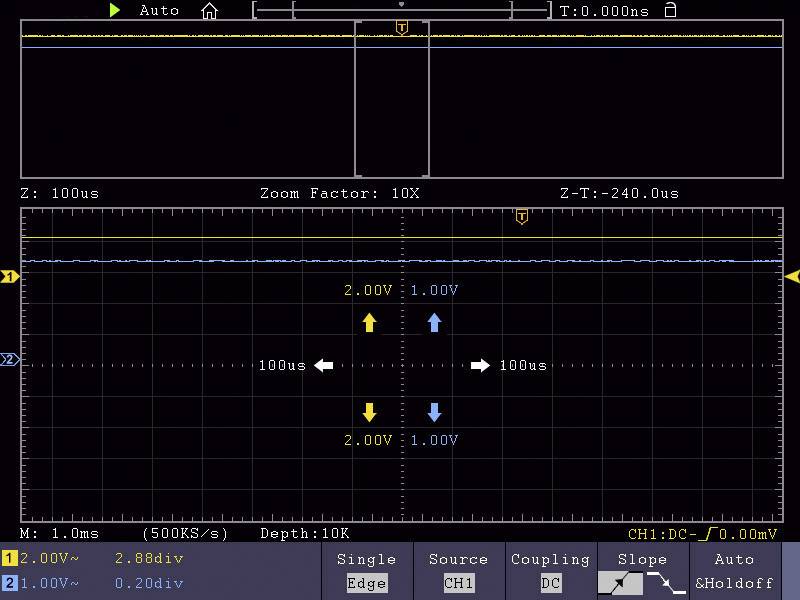

'Oszilloskop-Anzeige zeigt zwei Signale: Gelb und Blau. Gelbes Signal hat Spitzenwert 2,88 div, blaues Signal hat Spitzenwert 0,20 div. Zeitachse 100 µs/Div.'

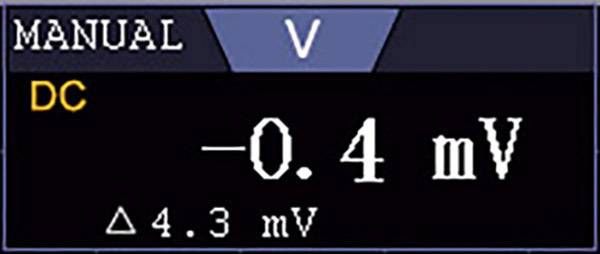

Anzeige auf einem Bildschirm: Oben links 'MANUAL', daneben ein blaues Feld mit 'V'. Unten links 'DC', rechts davon '-0,4 mV'. Darunter ein kleines 'Δ 4,3 mV'.

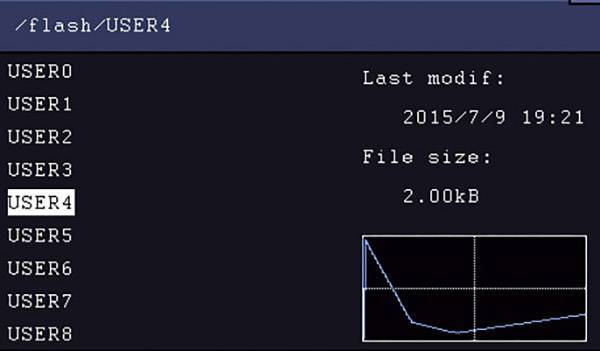

Dateisystemanzeige mit Nutzernamen. 'USER4' ausgewählt. Rechts: 'Last modif: 2015/7/9 19:21', 'File size: 2.00kB'. Diagramm darunter.

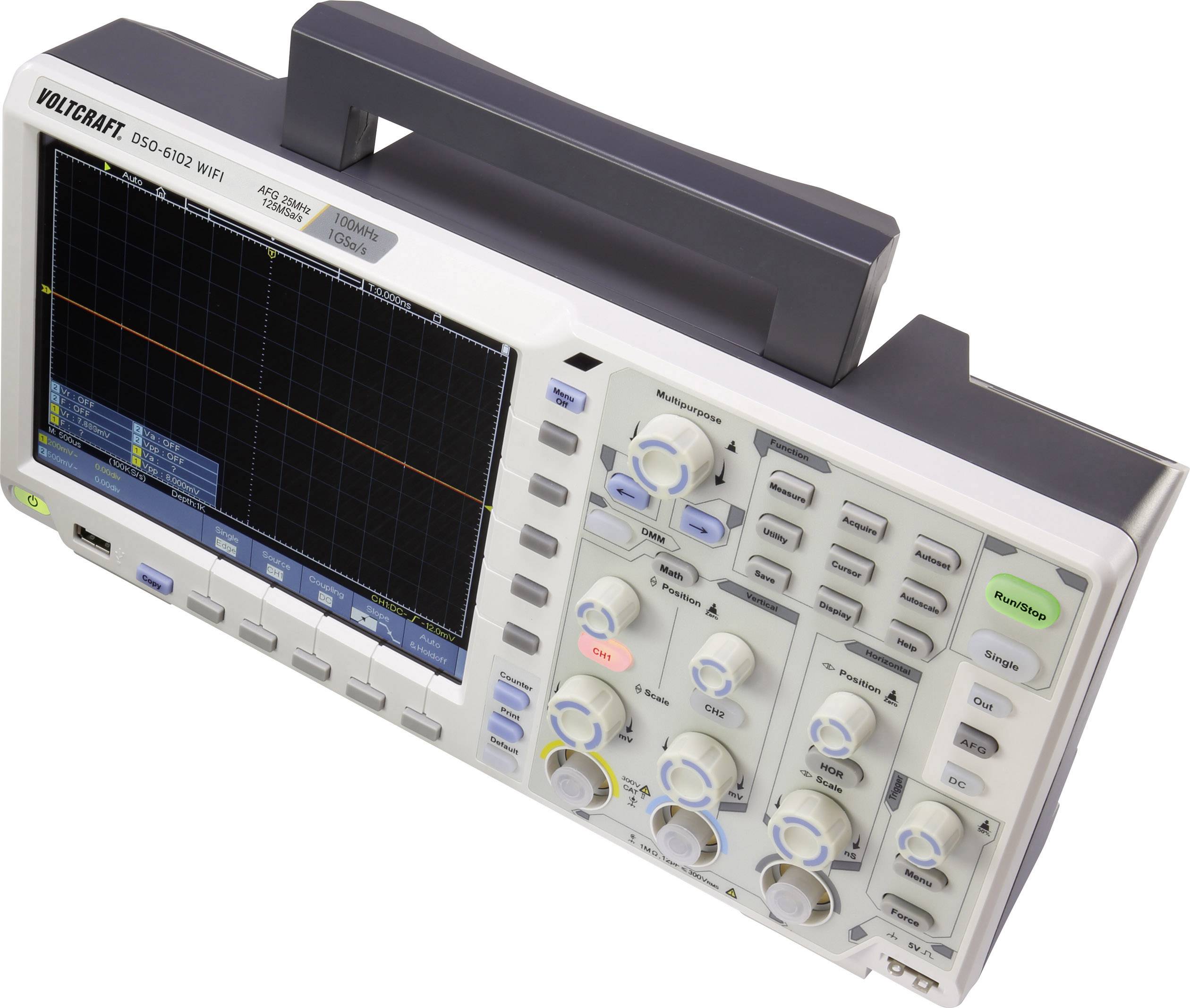

Ein Oszilloskop mit mehreren Knöpfen und einem Display, das Grafiken anzeigt. Modell 'Voltcraft DSO-6102 WIFI' auf dem Gerät.

1/33

Unser Service für Sie

Datenblatt (PDF)

Alternativen anzeigen

Verkauf und Versand:

Gesamt (251,26 € / Stück)

836,13 €

-70 %

€

Rechtliche Bedenken melden

Highlights & Details

Digitales Speicheroszilloskop DSO-6102 WIFI

100 MHz Bandbreite
20,32 cm (8") 800 x 600 Pixel Multitouch-Bildschirm (Zoomen wie am Smartphone)
Farbtemperatur Mode
Akku und Netz-Betrieb
25 MHz arbiträrer DDS Funktionsgenerator
Inklusive App zur Speicherung und Anzeige der Messergebnisse

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen) - Klicken Sie hier.

Technische Daten

Mathematische Funktionen: + - * / FFT Intg Nutzerdefiniert
Refreshrate: 75.000 wfms/s
Anstiegrate < 3.5 ns
Funktionsgenerator: 25 MHz, 125 MSa/s, 14- bit vertikale Auflösung
Wellenformen: Sinus, Rechteck, Rampe, Puls
Arbiträr Funktionen: Exponential, Sin(x)/x, Treppe, Rauschen
Lithium-Ionen-Akku Kapazität: 13200 mAh
Betriebsdauer: ca. 3,5 h bei vollgeladenen Akku

Produkt-Art: Digital-Oszilloskop

Bandbreite: 100 MHz

Samplingrate/Kanal: 1 GSa/s

Anzeige: Multitouch 800 x 600 pixel

Auflösung: 8 Bit

Bildschirm-Größe: 20,32 cm (8")

Oszilloskop-Besonderheiten: Funktionsgenerator
Multimeter-Funktionen
Digital-Speicher (DSO)

Zeitbasis: 2 ns/div - 1000 s/div

Anzahl analoge Eingänge max.: 2

: Werksstandard (ohne Zertifikat)

Messkategorie: CAT II

Vertikal-Ablenkung: 1 mV/div - 10 V/div

Eingangsimpedanz: 1 MΩ

Eingangskopplung: DC / AC / GND

Eingangsspannung: 1 MΩ <=300 Vrms; 50 Ω <=5 Vrms

Spannungs-Versorgung (Details): 100-240 V/AC, 50/60 Hz, CAT II

Abm.: (L x B x H) 90 x 340 x 178 mm

Gewicht: 2674 g

Display: LCD / 800 x 600 Pixel

Breite: 340 mm

Höhe: 178 mm

Länge: 90 mm

Schnittstellen: USB-Device
USB-Host
LAN
Bananenbuchse mit Sicherheit

Speichertiefe/Kanal: 40000 kpts

Typ: DSO-6102WIFI

Dokumente & Downloads

Datenblatt

Datenblatt 1534604 VOLTCRAFT DSO-6102WIFI Digital-Oszilloskop 100 MHz 2-Kanal 1 GSa/s 40000 kpts 8 Bit Funktionsgenerator, Multimeter-Funkt

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1534604 VOLTCRAFT DSO-6102WIFI Digital-Oszilloskop 100 MHz 2-Kanal 1 GSa/s 40000 kpts 8 Bit Funktionsgenerator, Multimeter-Funkt

Konformitätserklärung

Konformitätserklärung 1534604 VOLTCRAFT DSO-6102WIFI Digital-Oszilloskop 100 MHz 2-Kanal 1 GSa/s 40000 kpts 8 Bit Funktionsgenerator, Multimeter-Funkt

Garantiebedingungen

Garantiebedingungen 1534604 VOLTCRAFT DSO-6102WIFI Digital-Oszilloskop 100 MHz 2-Kanal 1 GSa/s 40000 kpts 8 Bit Funktionsgenerator, Multimeter-Funkt

Download

Download 1534604 VOLTCRAFT DSO-6102WIFI Digital-Oszilloskop 100 MHz 2-Kanal 1 GSa/s 40000 kpts 8 Bit Funktionsgenerator, Multimeter-Funkt

Beschreibung

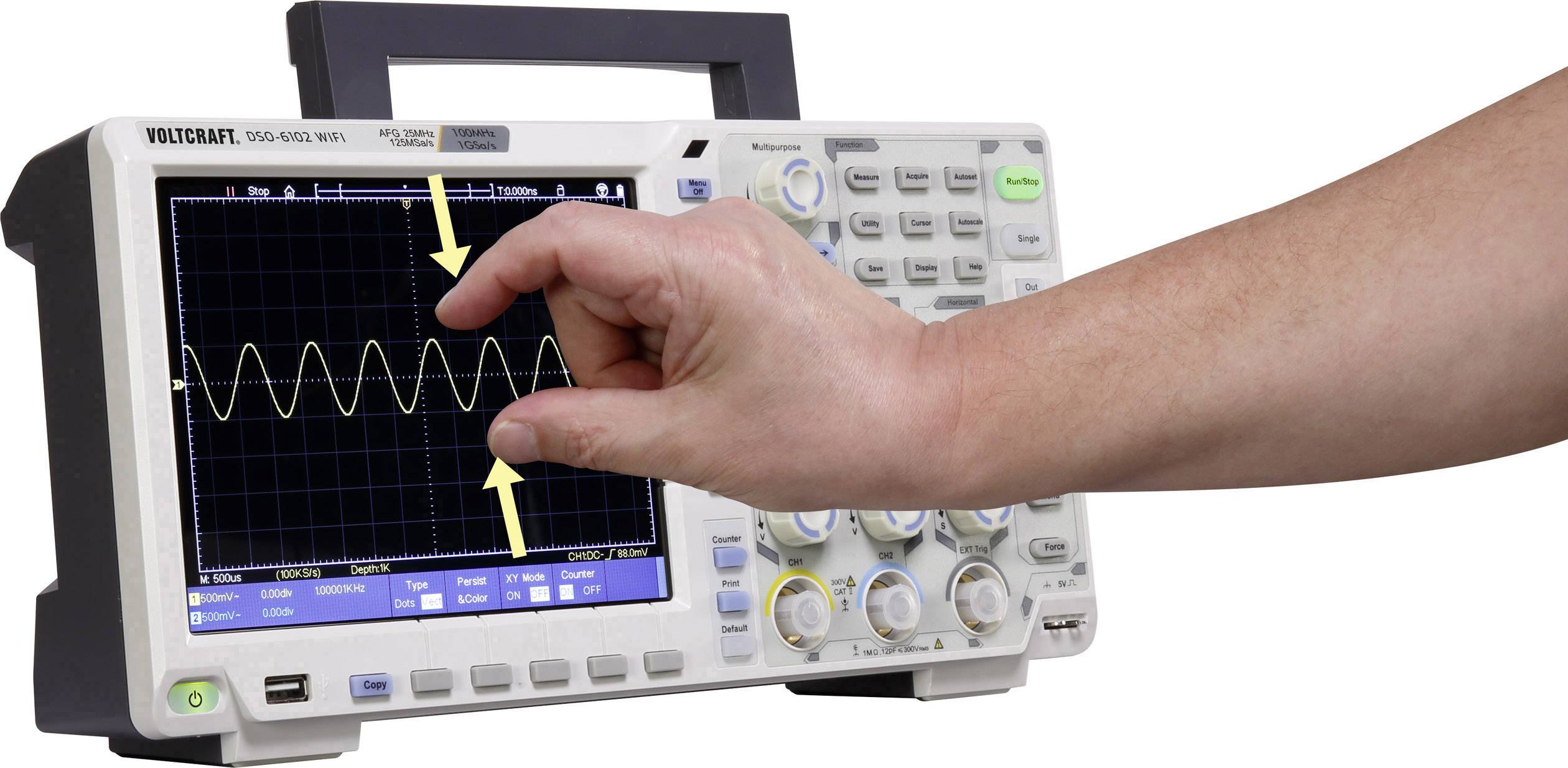

Das digitale Speicher Oszilloskop DSO-6102 WIFI ist bestens für Messungen im Labor, in Entwicklungsabteilungen oder auch für Serviceaufgaben geeignet. Einstellungen können wie gewohnt an den Bedienknöpfen oder auch direkt am Bildschirm vorgenommen werden. Verschieben und Zoomen ist so intuitiv wie am Smartphone oder Tablet.

Farbtemperatur Ansicht

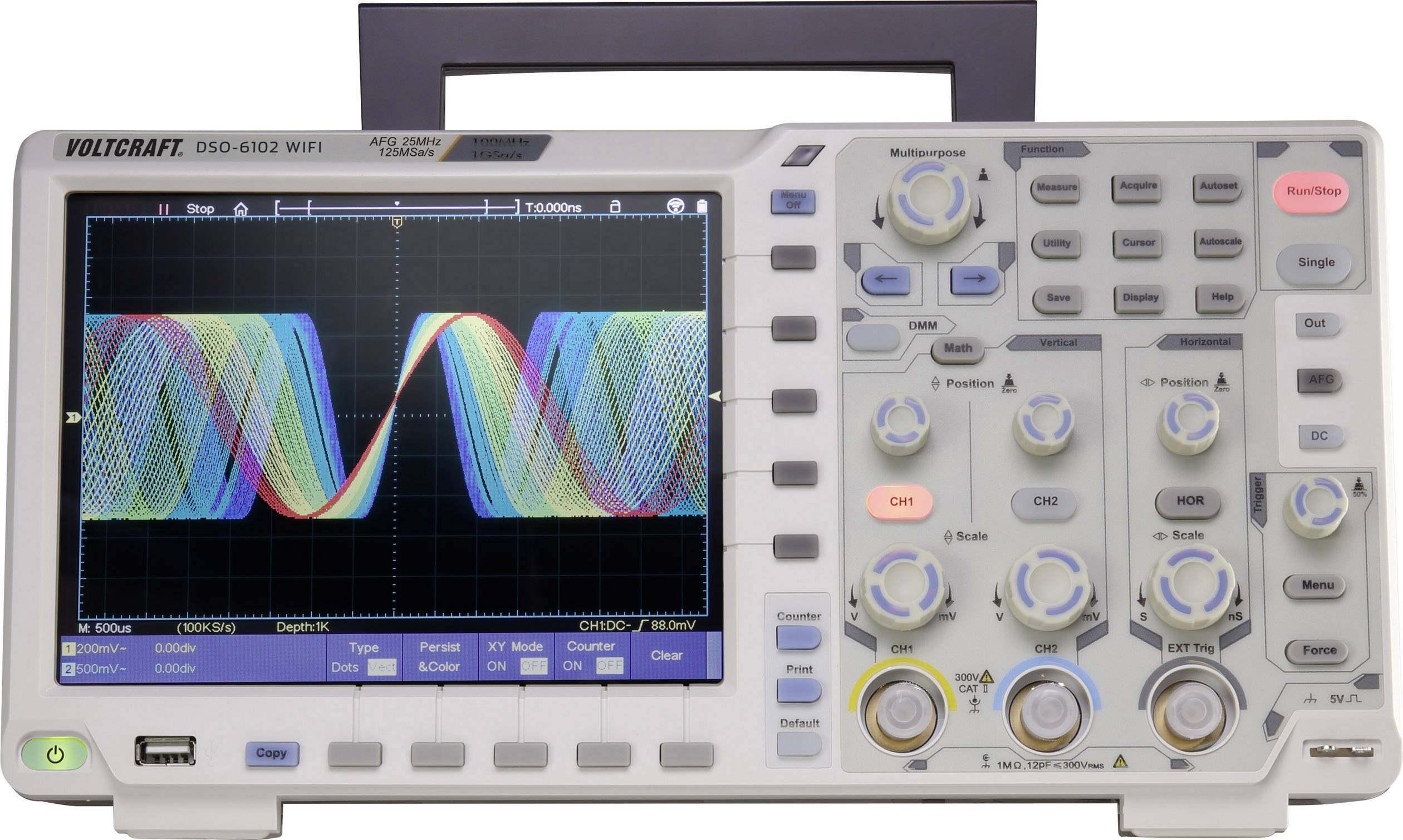

Bei sich ändernden Frequenzen werden wiederkehrende Wellenformen werden nach ihrer Häufigkeit in Regenbogenfarben dargestellt.

Funktionsgenerator mit Touch Bedienung
Der 25 MHz Einkanal-Funktionsgenerator ist über das Touchpanel oder herkömmlich über Knöpfe zu bedienen. Eigene Wellenformen können erstellt und abgespeichert werden.

Daten dokumentieren und weiterverarbeiten
Alle Messergebnisse und Bildschirminhalte können über USB oder Netzwerk zum PC übertragen werden und zu Dokumentationszwecken abgelegt werden. Beim Abspeichern auf USB Datenträger kann der Dateiname bequem auf dem Touch Display eingegeben werden.

Funktionsgenerator mit Touch Bedienung
Der 25 MHz Funktionsgenerator ist über das Touchpanel oder herkömmlich über Knöpfe zu bedienen. Es lassen sich Sinus, Rechteck, Rampe und Puls- Wellenformen abrufen. Viele weitere arbiträre Wellenformen inkl. Exponential, Sinus Funktion, Treppen und Rauschen sind vordefiniert. Eigene arbiträre Formen können abgespeichert werden.

Klon Funktion
Wellenformen am Oszilloskop Eingang können auf den Funktionsgenerator geklont werden. Die Auswahl des zu klonenden Ausschnitts erfolgt bequem über den Touchscreen.

Digital Multimeter mit Datenlogger
Auf der Rückseite befinden sie die Sicherheits-Messbuchsen für das eingebaute DMM. Im Entwicklungslabor können Langzeit-Messungen durchgeführt werden. Werte des integrierte Multimeter Recorder (Datenlogger) können intern oder auf USB Sticks gespeichert werden.

App für Android
Messergebnisse und Graphen können zusätzlich über die App "Voltcraft DSO 6000" auf dem Smartphone oder Tablet angezeigt werden. Sämtliche Einstellungen lassen sich in der App speichern, um sie zu einem späteren Zeitpunkt wieder zu nutzen.

Akku Betrieb wenn nötig
Der eingebaute LiIon Akku versorgt das Oszilloskop unterwegs im Service Einsatz oder ist auch im Labor zum Trennen vom Netzpotential hilfreich.

Ausführung

Farbtemperatur Mode
USB Ausgang Pict Bridge kompatibel
DDS Arbiträr Funktionsgenerator
Multimeter: 4000 counts, 1000 V/DC, 400 V/AC, 10 A/DC, 10 A/AC, 50 nF bis 100 µF, Diodentest, Durchgangsprüfer.

Lieferumfang

Oszilloskop
USB Kabel 1m
2 Tastköpfe
Sicherheits-Messleitungen 1m
Software
dt. Kurzanleitung
eng. Handbuch auf CD
Ersatzsicherungen
