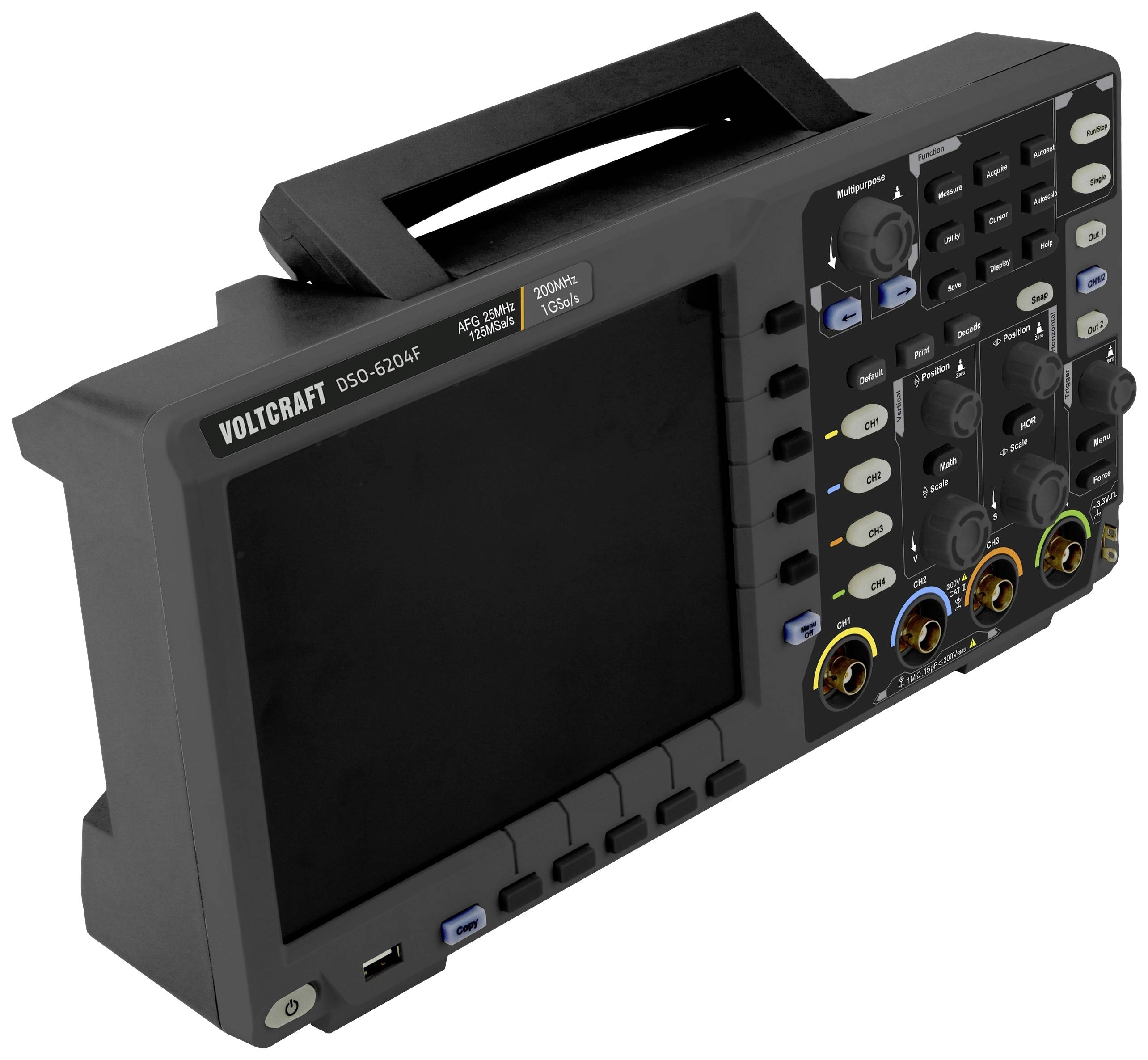

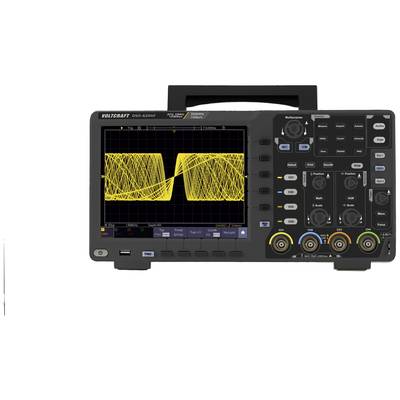

Tragbares Oszilloskop mit großem Display, mehreren Drehknöpfen und Anschlüssen. Markenname 'Voltcraft' sichtbar.

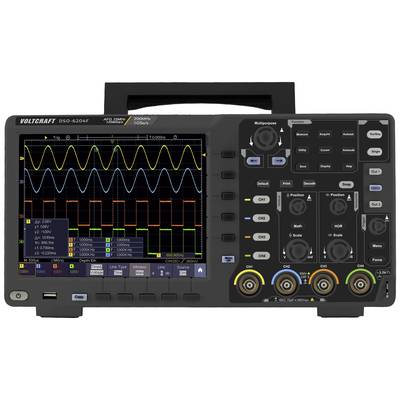

Oszilloskop mit digitalem Display zeigt mehrere wellenförmige Signale. Verschiedene Bedienknöpfe und Anschlussports sichtbar.

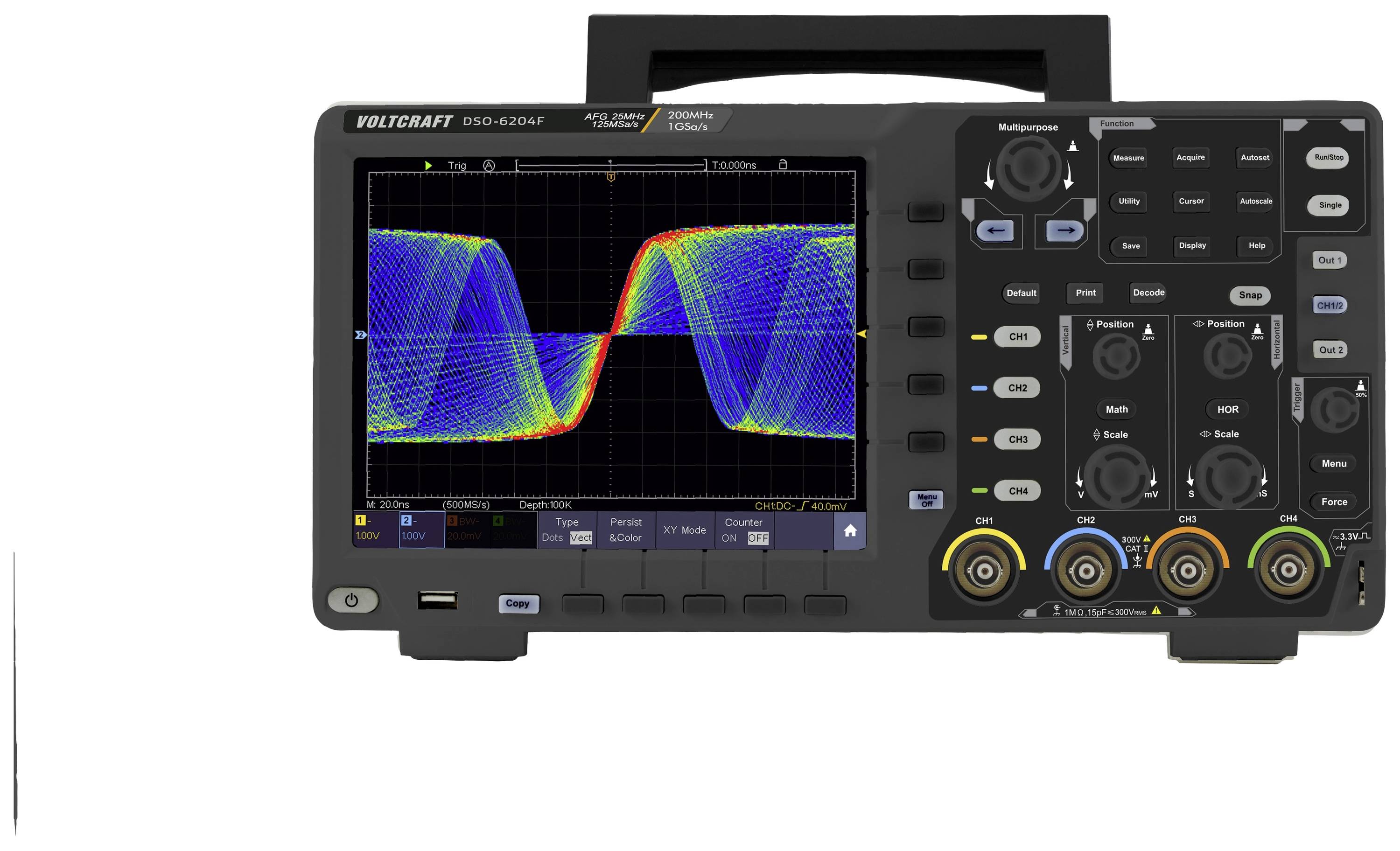

Digitales Oszilloskop zeigt zweikanalige Sinuskurve mit Doppelkamm-Struktur in Blau, Grün und Rot auf Bildschirm; Bedienelemente rechts.

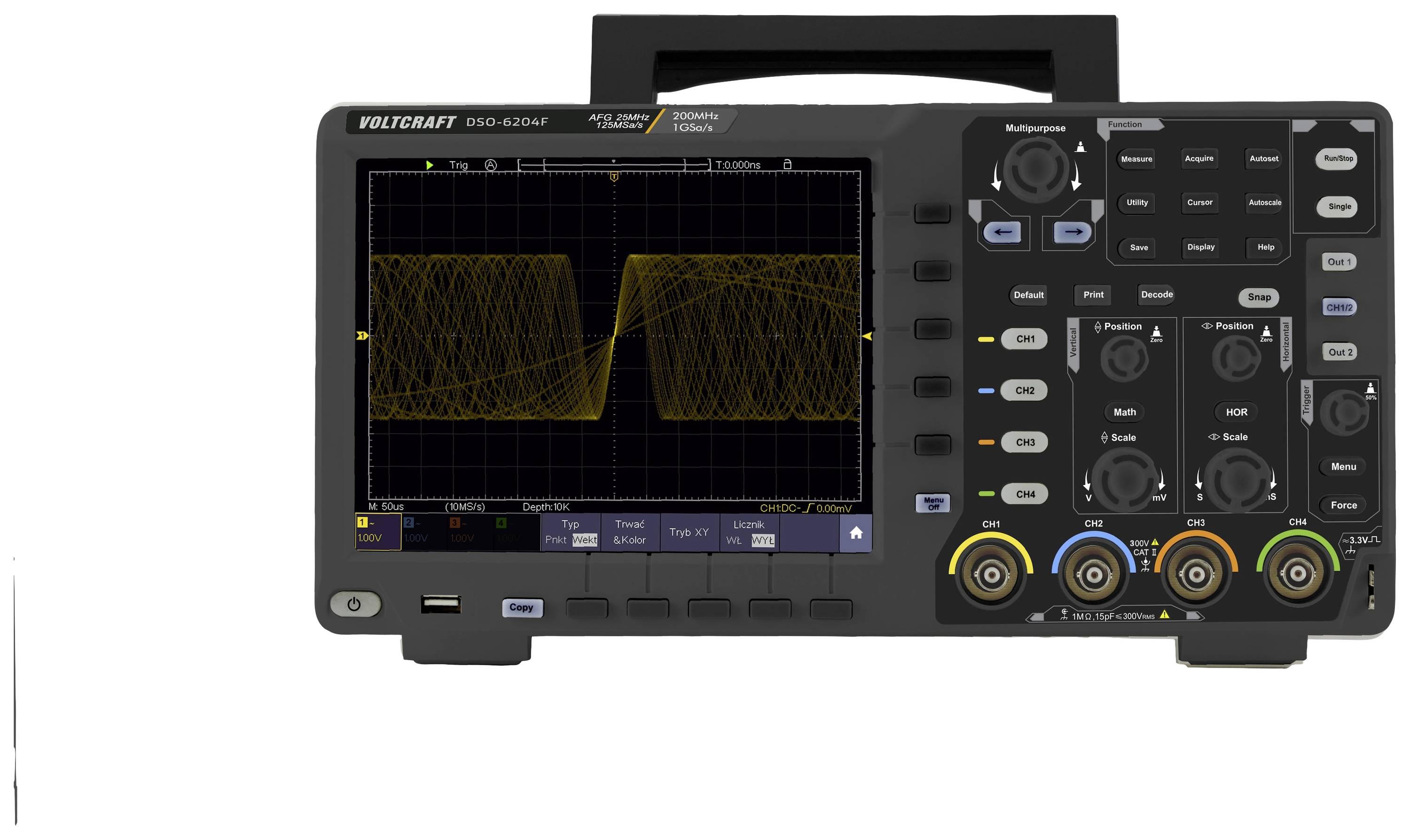

Ein digitales Oszilloskop mit einer Wellenform auf dem Bildschirm. Es hat mehrere Knöpfe und Anschlüsse zur Steuerung und Analyse von Signalen.

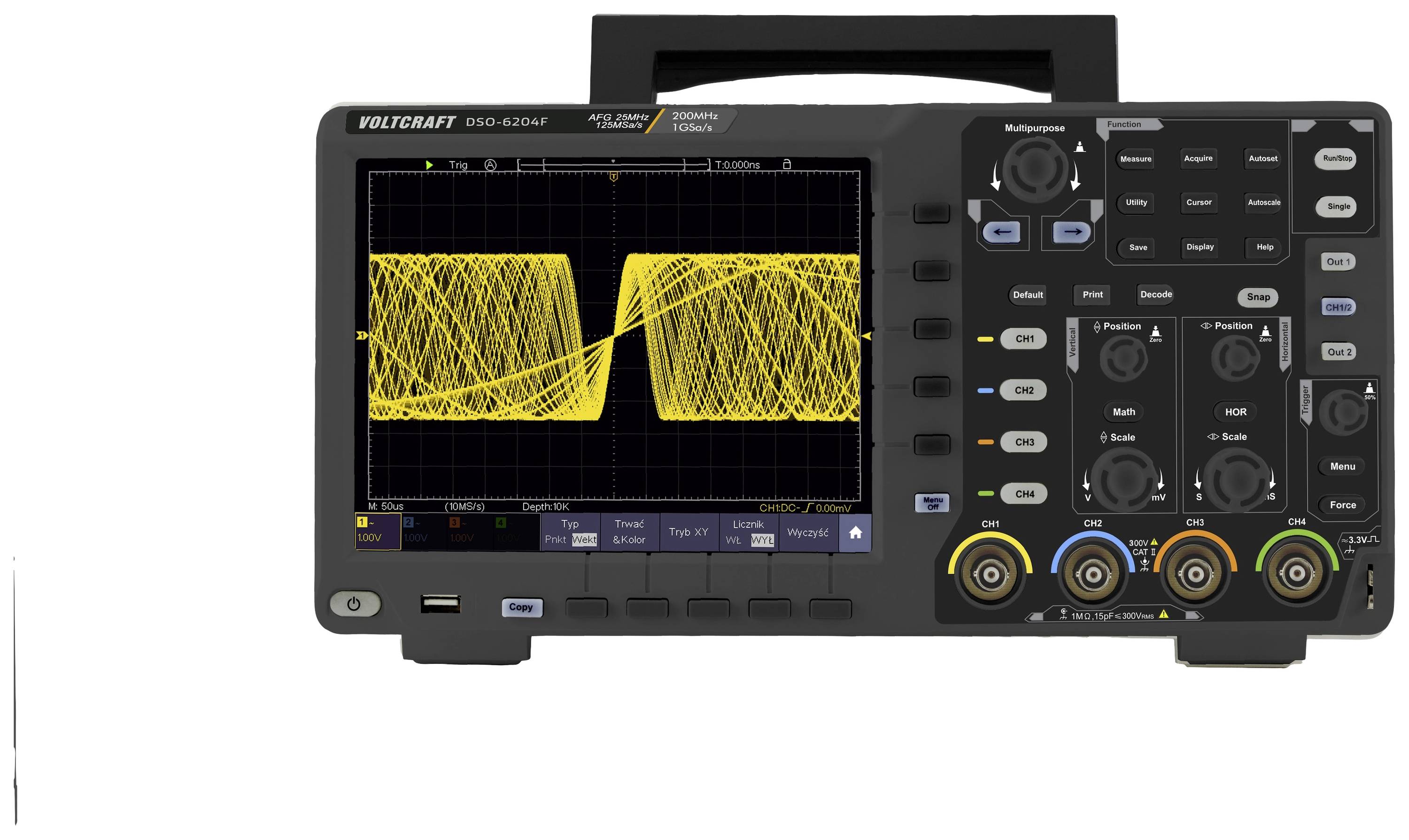

Ein Oszilloskop zeigt zwei gelbe, sich überkreuzende Signalmuster. Die Bedienoberfläche hat verschiedene Regler und Knöpfe für Einstellungen.

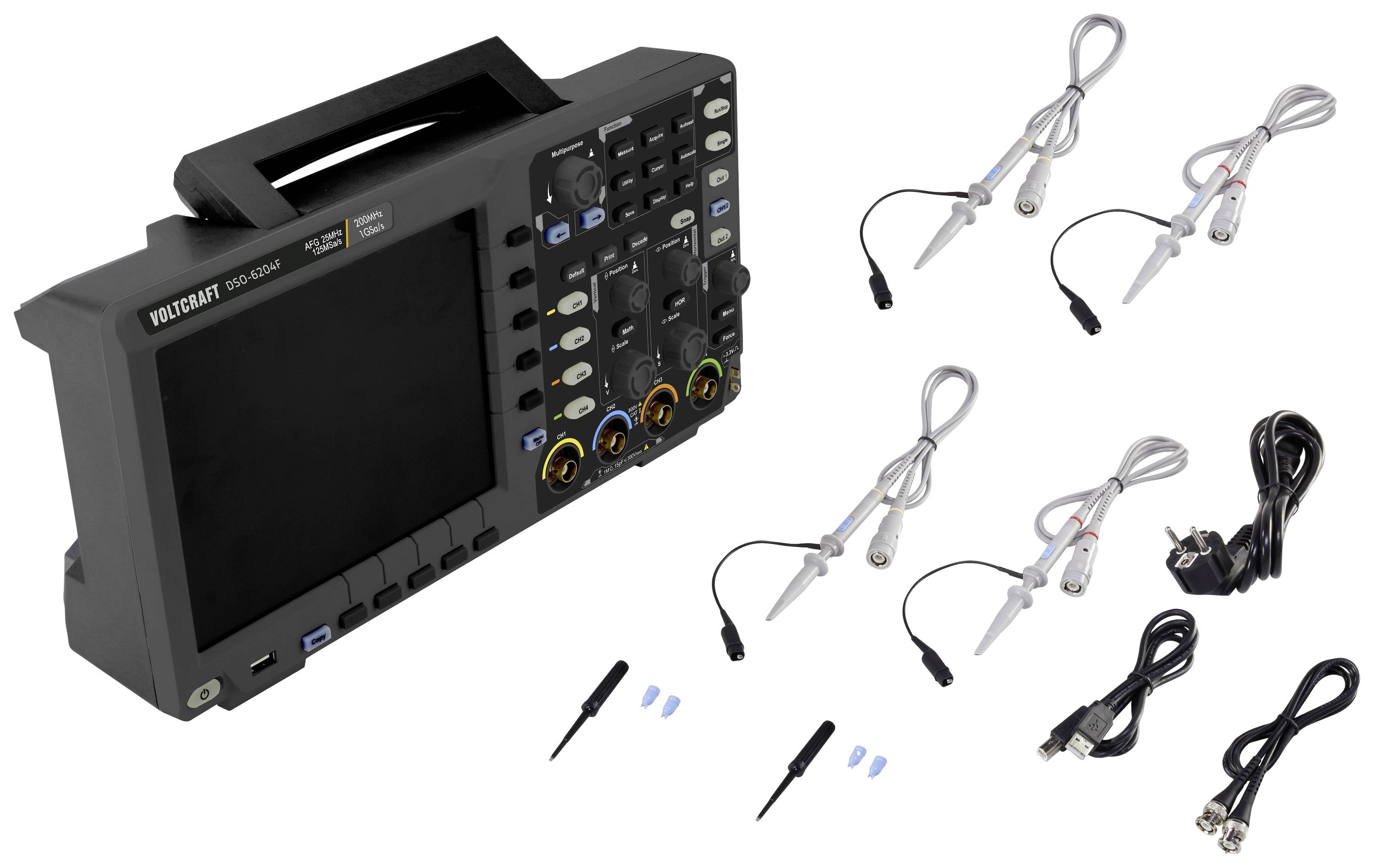

Tragbares digitales Oszilloskop mit vier abnehmbaren Tastköpfen, verschiedenen Kabeln und Zubehörteilen zur Messdatenanalyse.

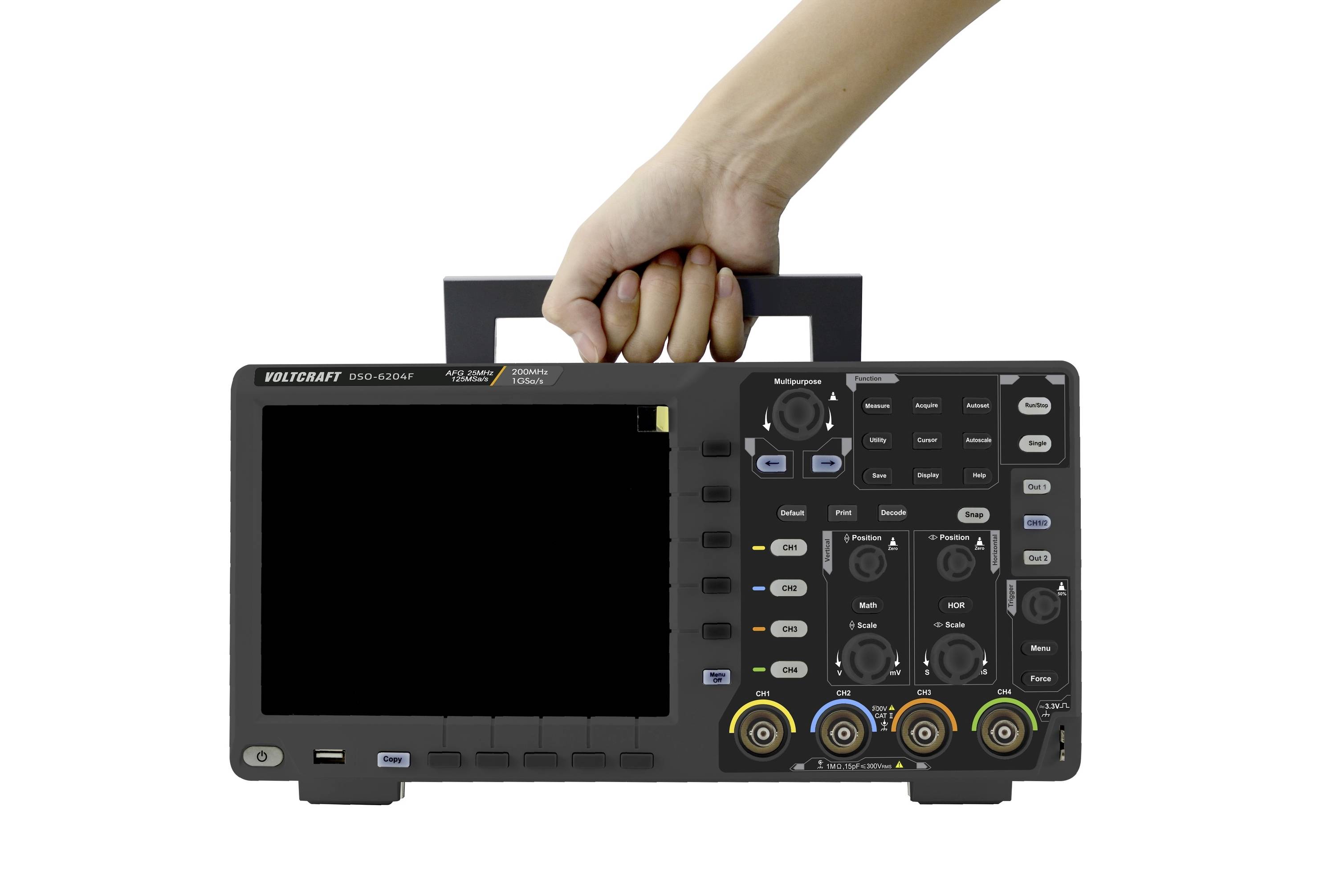

Hand hält ein tragbares Oszilloskop mit schwarzem Bildschirm. Gerät zeigt mehrere Bedienelemente und bunte Anschlüsse an der Vorderseite.

'Oszilloskop-Bildschirm zeigt einen einzelnen Spannungspuls mit einer Amplitude von 2 V bei 1 MHz'

'Oszilloskop-Display zeigt ein periodisches Rechtecksignal mit 1 MHz Frequenz. Vertikale Achse: Spannung, Horizontale Achse: Zeit.'

Oszilloskop-Bildschirm zeigt eine sinusförmige Welle mit konstanter Amplitude und Frequenz. X-Achse: Zeit, Y-Achse: Spannung.

Oszilloskop-Bild eines sinusförmigen Signals mit gelber Wellenform. Horizontale Achse zeigt Zeit (0-20 ns), vertikale Achse Spannung (0-100 mV).

Oszilloskopanzeige eines Rechtecksignals mit Menü zur Auswahl von Mittelwerten. Frequenz: 100 kHz, Mittelwert: 16, Amplitude: 2 V.

'Oszilloskop-Anzeige zeigt ein periodisches Digitalsignal mit unregelmäßigen Spitzen zu Beginn und dann regelmäßigen Rechteckimpulsen.'

'Oszilloskop-Anzeige: Gelbe Sinuswelle bei 902,5 Hz, Amplitude von 7,8V, Periodendauer von etwa 1,108 ms. Koordinaten und Zeitmessung sichtbar.'

Oszilloskop-Anzeige mit zwei Wellenformen. Oben: Rechteckwellenform, unten: Sinuswellenform. Beide gelb, mit Zeit und Spannung als Achsen.

Oszilloskopbildschirm zeigt fünf Sinuskurven in verschiedenen Farben mit gleicher Frequenz, aber unterschiedlichen Amplituden.

Ein Oszilloskop-Display zeigt drei Wellensignale. Die obere blaue Welle hat die größte Amplitude, die mittlere orange eine mittlere Frequenz, und die untere grüne Welle hat die höchste Frequenz.

Oszilloskop-Bild mit zwei welligen Linien. Die obere gelb, die untere blau. Delta-Werte in einem Kasten unten links: Δy 2,10V, Δx 1000ms. Frequenz beider Signale: 1000kHz.

Oszilloskop-Bildschirm zeigt vier verschiedene Wellenformen: Sinuswellen oben, Rechteckwellen unten, jeweils mit Frequenzen und Zeitachse.

Oszilloskopanzeige mit drei übereinanderliegenden Wellenformen in Gelb, Blau und Grün. Zeigt Frequenz und Amplitude der Signale.

'Dreikanal-Oszilloskop-Software: Obere Welle zeigt Sinus, mittlere zeigt Wellenform mit weniger Frequenz, untere zeigt Rechteckwelle.'

'Oszilloskop-Bildschirm zeigt ein Lissajous-Figur mit gekreuzten Kurven in Blau, Gelb und Rot, die Amplituden- und Frequenzunterschiede veranschaulichen.'

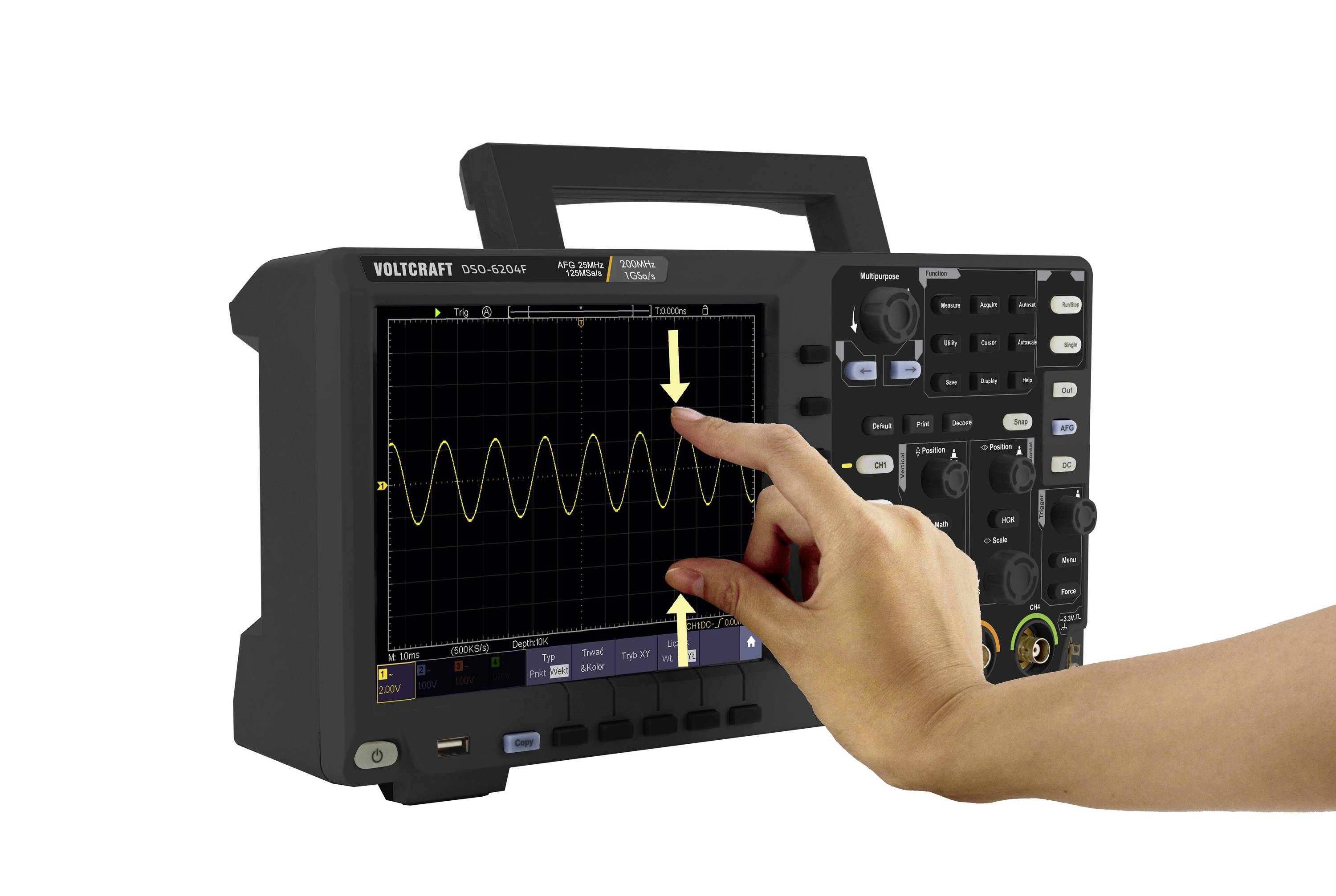

Oszilloskop mit schwarzem Bildschirm zeigt wellenförmiges Signal. Hand zeigt auf eine Welle. Gerätetasten und -einstellungen sichtbar.

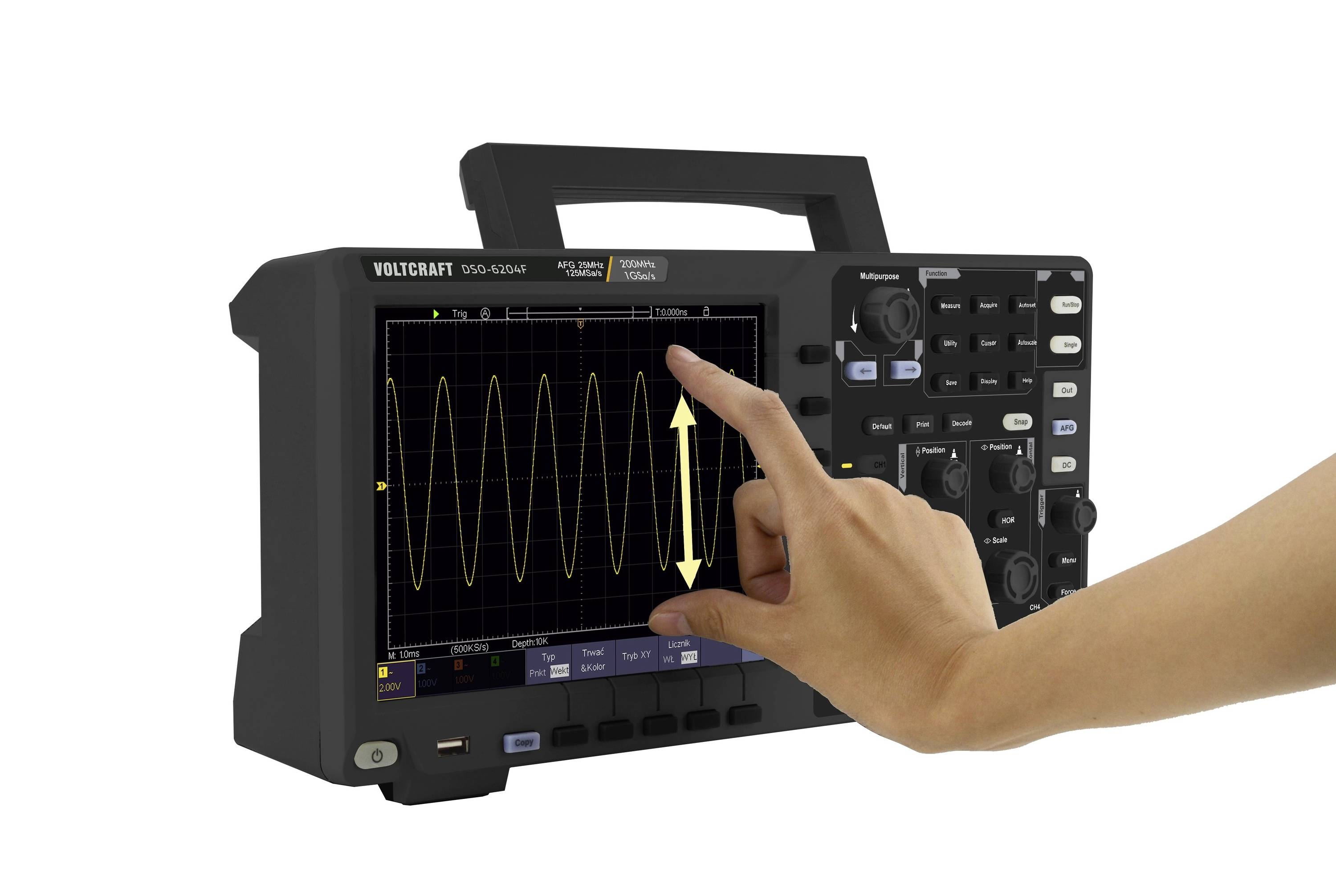

Eine Hand bedient ein digitales Oszilloskop und zeigt auf eine wellenförmige Anzeige auf dem Bildschirm.

1/25

Unser Service für Sie

Datenblatt (PDF)

13 Stück

Verkauf und Versand:

Menge (Stück)

Ersparnis

Verpackungspreis (zzgl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen 0,00 €

Anzahl

Stück

Gesamt (1.264,71 € / Stück)

€

nur 119,00 €

Rechtliche Bedenken melden

Highlights & Details

DIGITAL-OSZILLOSKOP DSO-6204F

200 MHz Bandbreite
20,32 cm 800 x 600 Pixel Multitouch-Bildschirm (Zoomen wie am Smartphone)
Farbtemperatur Mode
25 MHz arbiträrer DDS Funktionsgenerator

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen) - Klicken Sie hier.

Technische Daten

Mathematische Funktionen: + - * / FFT Intg Nutzerdefiniert
Refreshrate: 45.000 wfms/s
Anstiegrate < 1.75 ns
BUS Dekoding Funktion für SPI, I²C, RS232, CAN
Slot für optionalen Akku
Funktionsgenerator: 25 MHz, 125 MSa/s, 14- bit vertikale Auflösung
Wellenformen: Sinus, Rechteck, Rampe, Puls
Arbiträr Funktionen: Exponential, Sin(x)/x, Treppe, Rauschen

Produkt-Art: Digital-Oszilloskop

Bandbreite: 200 MHz

Samplingrate/Kanal: 1 GSa/s

Auflösung: 8 Bit

Bildschirm-Größe: 20,32 cm (8") cm

Oszilloskop-Besonderheiten: Digital-Speicher (DSO)
Funktionsgenerator

Zeitbasis: 2 ns/div - 1000 s/div

Anzahl analoge Eingänge max.: 4

: Werksstandard (ohne Zertifikat)

Messkategorie: CAT II

Vertikal-Ablenkung: 1 mV/div - 10 V/div

Eingangsimpedanz: 1 MΩ

Eingangskopplung: DC / AC / GND

Eingangsspannung: 1 MΩ <=400 Vrms

Spannungs-Versorgung (Details): 100-240 V/AC, 50/60 Hz, CAT II

Abm.: (L x B x H) 90 x 340 x 178 mm

Gewicht: 2674 g

Display: LCD / 800 x 600 Pixel

Breite: 340 mm

Höhe: 178 mm

Länge: 90 mm

Schnittstellen: USB

Speichertiefe/Kanal: 10 Mpts

Typ: DSO-6204F

Dokumente & Downloads

Datenblatt

Datenblatt 1673266 VOLTCRAFT DSO-6204F Digital-Oszilloskop 200 MHz 4-Kanal 1 GSa/s 10 Mpts 8 Bit Digital-Speicher (DSO), Funktionsgenerator

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1673266 VOLTCRAFT DSO-6204F Digital-Oszilloskop 200 MHz 4-Kanal 1 GSa/s 10 Mpts 8 Bit Digital-Speicher (DSO), Funktionsgenerator

Konformitätserklärung

Konformitätserklärung 1673266 VOLTCRAFT DSO-6204F Digital-Oszilloskop 200 MHz 4-Kanal 1 GSa/s 10 Mpts 8 Bit Digital-Speicher (DSO), Funktionsgenerator

Garantiebedingungen

Garantiebedingungen 1673266 VOLTCRAFT DSO-6204F Digital-Oszilloskop 200 MHz 4-Kanal 1 GSa/s 10 Mpts 8 Bit Digital-Speicher (DSO), Funktionsgenerator

Download

Download 1673266 VOLTCRAFT DSO-6204F Digital-Oszilloskop 200 MHz 4-Kanal 1 GSa/s 10 Mpts 8 Bit Digital-Speicher (DSO), Funktionsgenerator

Beschreibung

Das digitale Speicher Oszilloskop DSO-6204F ist bestens für Messungen im Labor, in Entwicklungsabteilungen oder auch für Serviceaufgaben geeignet. Einstellungen können wie gewohnt an den Bedienknöpfen oder auch direkt am Bildschirm vorgenommen werden. Verschieben und Zoomen ist so intuitiv wie am Smartphone oder Tablet.

Farbtemperatur Ansicht
Bei sich ändernden Frequenzen werden wiederkehrende Wellenformen nach ihrer Häufigkeit in Regenbogenfarben dargestellt.

Bus Dekoding
SPI-, I²C-, RS232- und CAN-Bus-Signale können dekodiert werden. Dekodierte Werte können Binär, Dezimal, Hex oder in ASCII angezeigt und in Event-Tabellen fortgeschrieben werden. Werte von dekodierten CAN-Bus Signalen werden farbig dargestellt. So können Data, Data Length code und Frame Informationen leichter voneinander unterschieden werden. CAN-Bus Prüfsummen wechseln bei Fehler ebenfalls die Farbe.

Daten dokumentieren und weiterverarbeiten
Alle Messergebnisse und Bildschirminhalte können über USB oder Netzwerk zum PC übertragen werden und zu Dokumentationszwecken abgelegt werden. Beim Abspeichern auf USB Datenträger kann der Dateiname bequem auf dem Touch Display eingegeben werden.

Funktionsgenerator mit Touch Bedienung
Der 25 MHz Funktionsgenerator ist über das Touchpanel oder herkömmlich über Knöpfe zu bedienen. Es lassen sich Sinus, Rechteck, Rampe und Puls- Wellenformen abrufen. Weitere 46 arbiträre Wellenformen inkl. Exponential, Sinus Funktion, Treppen und Rauschen sind vordefiniert. Eigene arbiträre Formen können abgespeichert werden.

Klon Funktion
Wellenformen am Oszilloskop Eingang können auf den Funktionsgenerator geklont werden. Die Auswahl des zu klonenden Ausschnitts erfolgt bequem über den Touchscreen.

Für Akku Betrieb vorbereitet
Mit dem optional erhältlichen LiIon Akku erweitert sich der Einsatzbereich erheblich. Das Oszilloskop mit optionalem Akku ist auch unterwegs intuitiv bedienbar und erlaubt 3 h Dauer-Einsatz ohne weitere Stromversorgung. Der Akkubetrieb ist zudem im Labor zum Trennen vom Netzpotential hilfreich.
