VOLTCRAFT FG-32502T Funktionsgenerator netzbetrieben 1 µHz - 250 MHz 2-Kanal Arbiträr, Rauschen, Puls, Rechteck, Sinus, kaufen

Ein Oszilloskop mit zwei aktiven Kanälen zeigt Frequenz- und Phasendiagramme. Bedientasten und Regler befinden sich rechts.

'Oszilloskop-Anzeige mit zwei Kanälen. CH1: 1 MHz, Amplitude: 1 Vpp, Offset: 0 mV. CH2: 1 MHz, Amplitude: 1 Vpp, Offset: 0 mV.'

Rückansicht eines elektronischen Geräts. Enthält Warnhinweise auf Deutsch zur elektrischen Sicherheit. Markenlogo unten links.

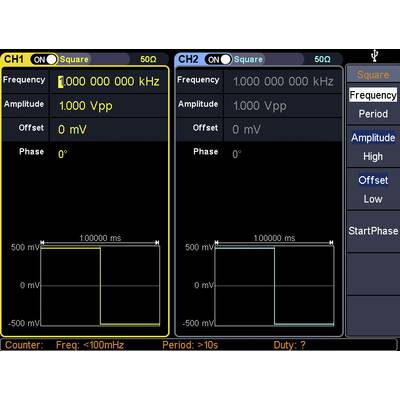

'Oszilloskop-Bildschirm mit zwei Kanälen: CH1 und CH2. Beide zeigen Frequenz 1 kHz, Amplitude 1 Vpp, Offset 0 mV, Phase 0°. Rechtecksignal.'

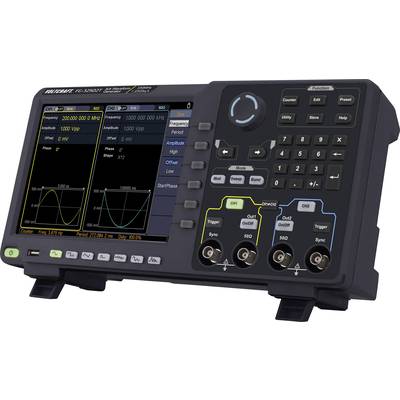

Ein Oszilloskop zeigt verschiedene Signale auf einem Bildschirm, mit drei Kanälen zur Messung von Frequenzen und anderen Parametern.

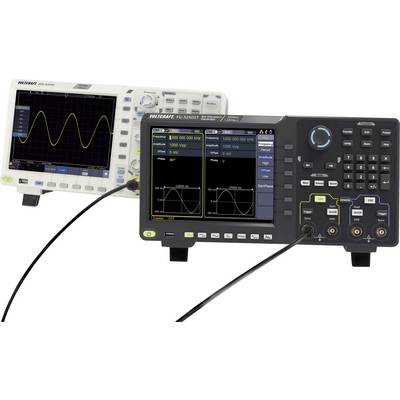

Zwei Oszilloskope zeigen Sinuswellen. Das vordere Gerät hat ein modernes Design mit farbigem Display und mehreren Anschlüssen.

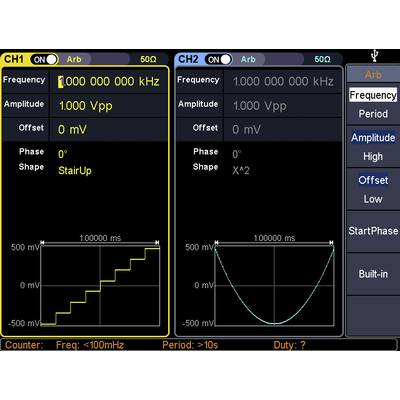

Zwei Oszilloskop-Kanäle: CH1 zeigt eine Treppe nach oben, Amplitude 1.000 Vpp; CH2 zeigt eine quadratische Kurve x^2, Amplitude 0 mV.

'Oszilloskop-Display mit zwei Kanälen: CH1 und CH2. Beide zeigen Sinuswellen mit 1 GHz Frequenz und 1 Vpp Amplitude. CH1 ist gelb, CH2 ist blau.'

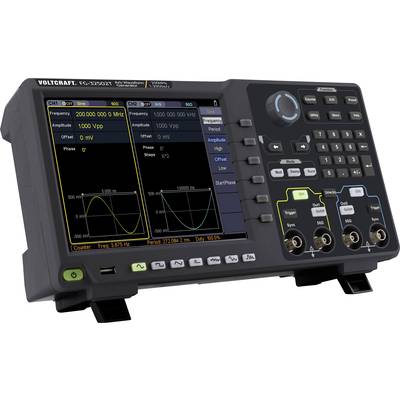

Ein digitales Oszilloskop mit zwei Kanälen zeigt Frequenzen und Amplituden auf dem Display. Es gibt mehrere Steuertasten und Anschlüsse.

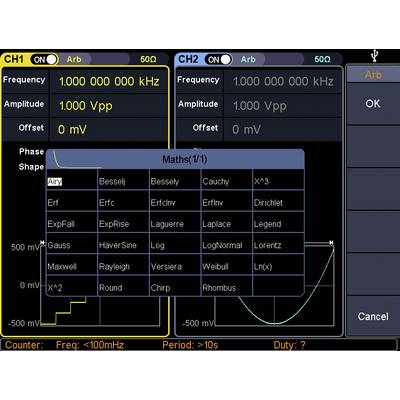

'Oszilloskop-Bildschirm mit zwei Kanälen, CH1 und CH2, zeigt Frequenz und Amplitude. Mathematische Funktionen werden angezeigt.'

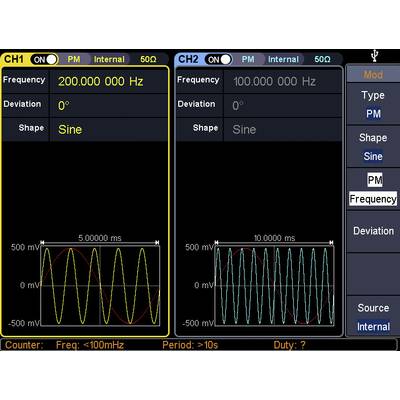

Zwei Oszilloskop-Kanäle. CH1: 200 kHz, Sinusform, 0° Abweichung. CH2: 100 kHz, Sinusform, 0° Abweichung. Displays zeigen Wellenformen.

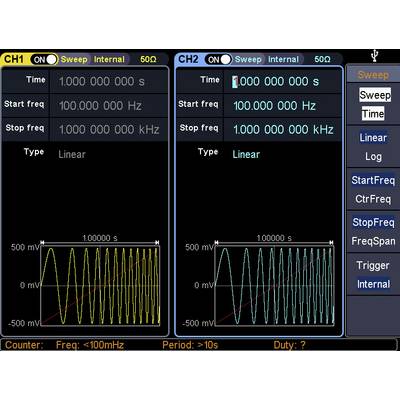

Zwei Oszilloskop-Kanäle zeigen Sinuswellen. CH1 zeigt 1 Hz, CH2 zeigt 1 kHz. Beide mit linearer Frequenzsweep, keine Signalamplitude angezeigt.

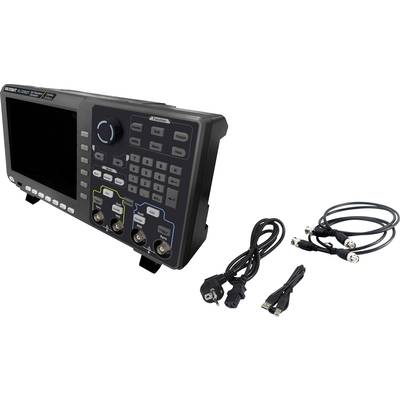

Oszilloskop mit mehreren Anschlüssen und Bedienknöpfen. Daneben liegen Kabel, darunter Strom- und Datenverbindungskabel.

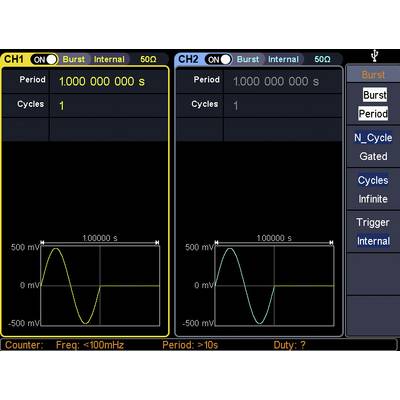

Zweikanal-Oszilloskopbildschirm: Links CH1 und rechts CH2, beide zeigen Wellenformen. Einstellungen wie 'Burst', 'Period' und 'Cycles' sichtbar.

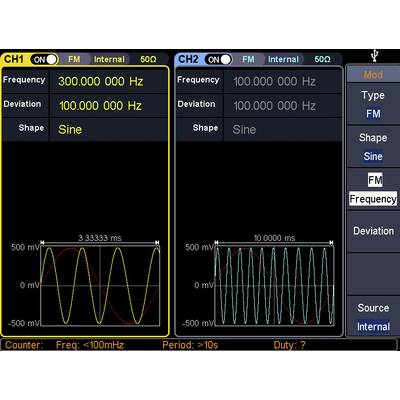

'Zwei Oszilloskops-Bildschirme mit Kanälen CH1 und CH2. Beide zeigen Sinuswellen. CH1: 300kHz, CH2: 100kHz. Deviation, Form: Sine.'

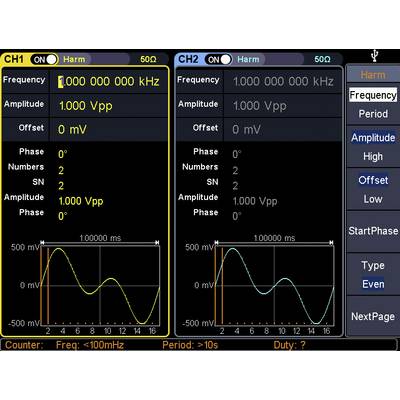

'Oszilloskopanzeige: Zwei Kanäle CH1 und CH2 zeigen Frequenz 1 kHz, Amplitude 1 Vpp, Offset 0 mV, mit harmonischen Signalen und Diagrammen.'

1/16

Unser Service für Sie

9 Stück

Verkauf und Versand:

Conrad Electronic AGB

Menge (Stück)

Ersparnis

Verpackungspreis (zzgl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen 0,00 €

Anzahl

Stück

Gesamt (1.494,96 € / Stück)

€

nur 119,00 €

Nur noch 9 Stück verfügbar

Rechtliche Bedenken melden

Highlights & Details

FG-32502T 250 MHz Zweikanal-Arbiträr-Signalgenerator mit Touchscreen-Bedienung

250 MHz
Zwei Kanäle
Vertikale 14-bit Auflösung
1,25 GS/s Abtastrate, 1 μHz Frequenzauflösung
Arbiträr-Signallängen bis 1 m
20.32 cm (8") LCD-Touchscreen 800 x 600
Fortschrittliche DDS-Technologie, 250 MHz Spitzenfrequenzausgabe
Signalausgabe: 6 Grundsignalformen: Sinus, Rechteck, Impuls, Rampe, Rauschen und Oberwellen, 152 eingebaute arbiträre Signalformgruppen
Zahlreiche Modulationsoptionen: AM, FM, PM, FSK, 3FSK, 4FSK, PSK, OSK, ASK, BPSK, PWM, Sweep und Burst
Integrierter hochgenauer Frequenzzähler für 100 bis 200 MHz
Unterstützt SCPI

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen) - Klicken Sie hier.

Technische Daten

Produkt-Art: Funktionsgenerator netzbetrieben

Frequenz-Bereich: 1 µHz - 250 MHz

Signal-Ausgangsformen: Arbiträr
Rauschen
Puls
Rechteck
Sinus
Dreieck

Frequenz-Bereich Sinus: 1 μHz - 250 MHz

Frequenz-Bereich Rechteck: 1 μHz - 50 MHz

Anzeige: LCD

Frequenz-Bereich Dreieck: 1 μHz - 5 MHz

Frequenz-Bereich ARB: 1 μHz - 50 MHz

: Werksstandard (ohne Zertifikat)

Abm.: (B x H) 340 mm x 177 mm

Gewicht: 2.5 kg

Anzahl Kanäle: 2-Kanal

Frequenz (max.): 250 MHz

Frequenz (min.): 1 µHz

Besonderheiten: Modulation

Messkategorie: CAT II

Breite: 340 mm

Höhe: 177 mm

Schnittstellen: USB-Host
USB-Device
LAN

Spannungs-Versorgung: netzbetrieben
230 V/AC

Typ: FG-32502T

Plastikfreie Verpackung: Plastikfreie Verpackung

Dokumente & Downloads

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2104622 VOLTCRAFT FG-32502T Funktionsgenerator netzbetrieben 1 µHz - 250 MHz 2-Kanal Arbiträr, Rauschen, Puls, Rechteck, Sinus,

Information

Information 2104622 VOLTCRAFT FG-32502T Funktionsgenerator netzbetrieben 1 µHz - 250 MHz 2-Kanal Arbiträr, Rauschen, Puls, Rechteck, Sinus,

Konformitätserklärung

Konformitätserklärung 2104622 VOLTCRAFT FG-32502T Funktionsgenerator netzbetrieben 1 µHz - 250 MHz 2-Kanal Arbiträr, Rauschen, Puls, Rechteck, Sinus,

Garantiebedingungen

Garantiebedingungen 2104622 VOLTCRAFT FG-32502T Funktionsgenerator netzbetrieben 1 µHz - 250 MHz 2-Kanal Arbiträr, Rauschen, Puls, Rechteck, Sinus,

Beschreibung

Zweikanal-Arbiträr-Funktionsgenerator FG-30000T mit Touchscreen.

Dieser Arbiträr-Funktionsgenerator produziert dank seiner digitalen Signalerzeugung (DDS-Technologie) stabile, genaue und saubere Ausgangssignale mit einer Bandbreite von 80 MHz, einem Echtzeit-Sampling von 1,25 GS/s (max.) und einer Frequenzauflösung von 1 μHz.

Der Generator beherrscht 6 Basissignalgruppen (Sinus, Rechteck, Rampe, Rauschen und Oberwellen) sowie 152 integrierte Arbiträrsignale (1 μHz - 50 MHz) mit einer vertikalen Auflösung von 14 bit. Darüber hinaus bietet er zahlreiche Modulationsoptionen, unter anderem AM, FM, FSK, 3FSK, PSK, OSK, ASK, BPSK, PWM, Sweep und Burst.

Alle Signalparameter und Einstellungen werden auf einem 8" (20.32cm) großen TFT-LCD-Touchscreen-Display mit 800 x 600 über eine bedienfreundliche grafische Oberfläche angezeigt.

Ausführung

6 Grundsignalformen: Sinus, Rechteck, Impuls, Rampe, Rauschen und Oberwellen, 152 eingebaute arbiträre Signalformgruppen
Zahlreiche Modulationsoptionen: AM, FM, PM, FSK, 3FSK, PSK, OSK, ASK, BPSK, PWM, Sweep, Burst
Frequenzbereich: 100 - 200 MHz
Auflösung des Frequenzzählers: 7 Stellen
Signallänge: 2 pts bis 1 Mpts
Kommunikationsschnittstelle: USB Host, USB Gerät, LAN
Eingang: Zähler, externe Modulation, externer Trigger, externer Referenztakt

Lieferumfang

Funktionsgenerator
Stromkabel
2x Q9 BNC-Kabel
CD (Software, Bedienungsanleitung (EN) )
Sicherheitsdatenblatt
