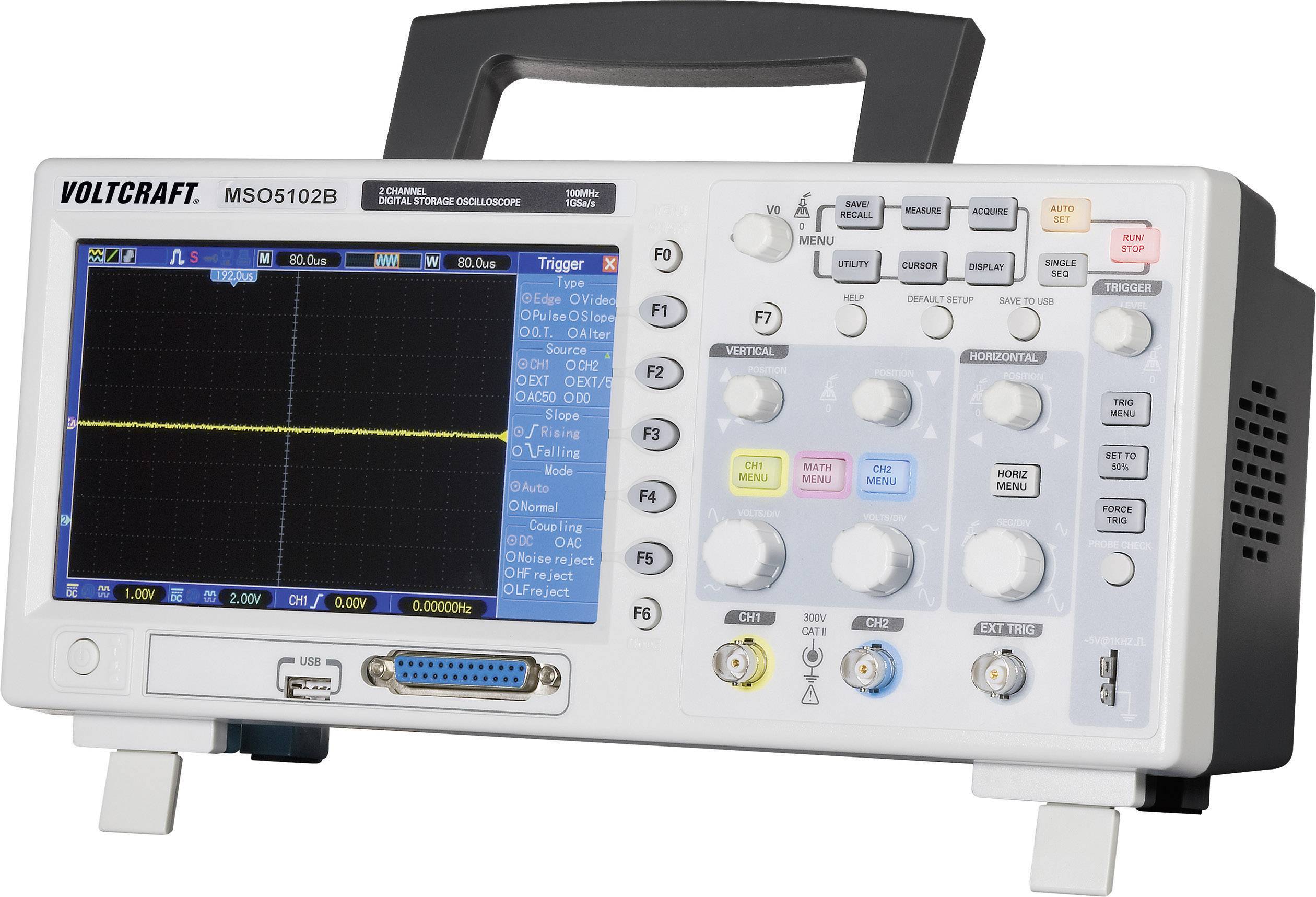

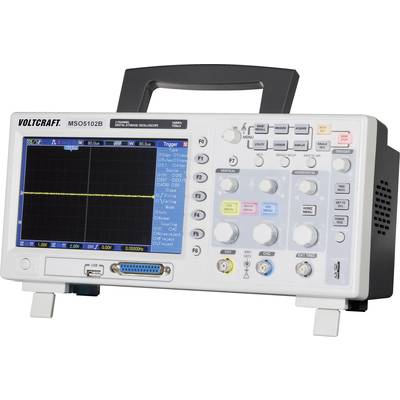

Ein digitales Oszilloskop mit grafischem Display zeigt eine gleichmäßige horizontale Wellenlinie. Eng angeordnete Knöpfe zur Steuerung.

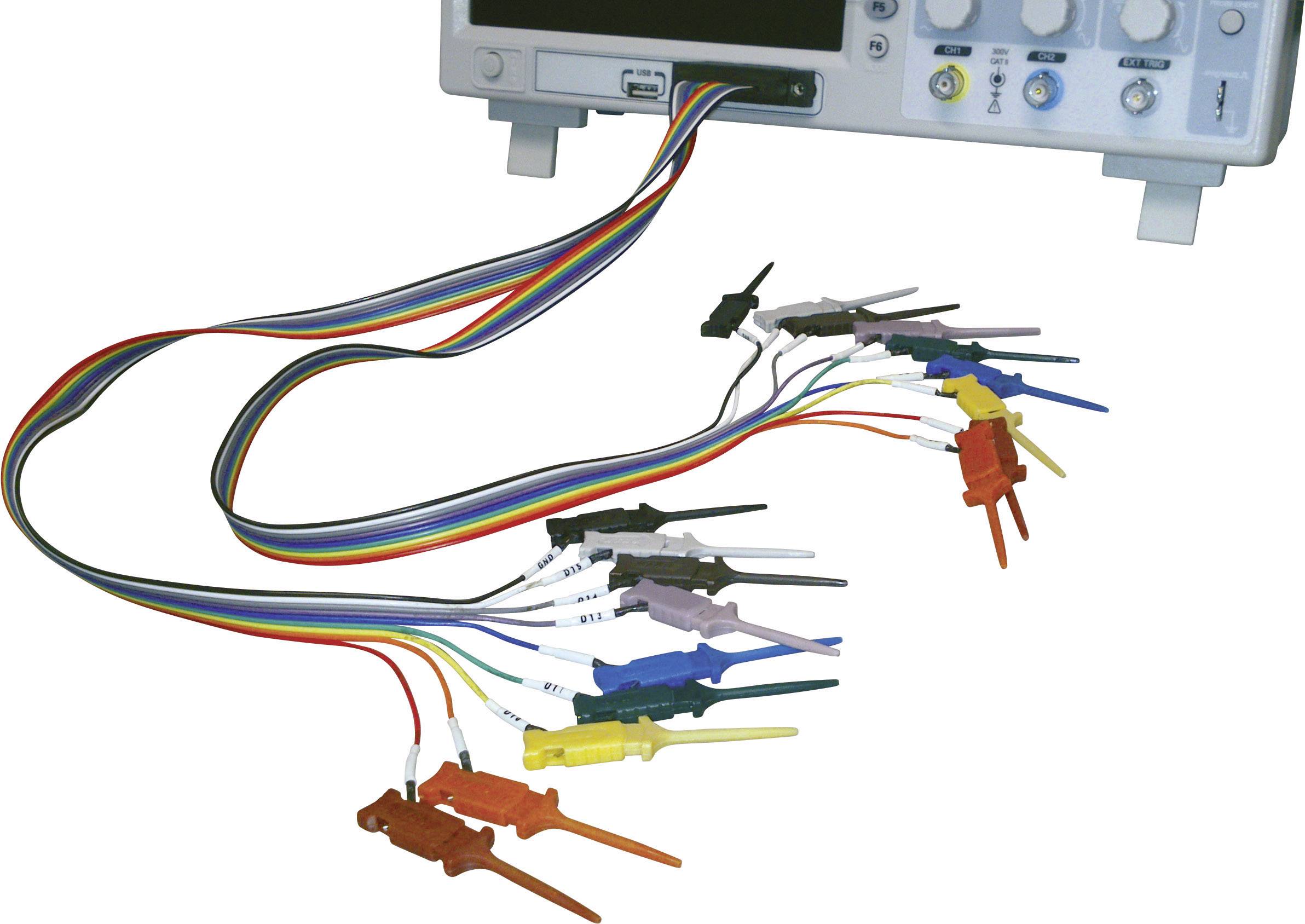

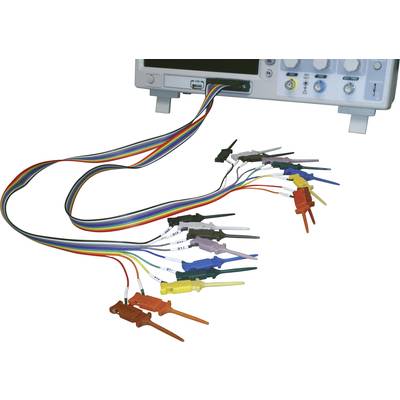

Ein Oszilloskop mit mehreren angeschlossenen farbigen Kabeln und Klemmen, bereit für die Durchführung elektrischer Messungen.

1/3

Unser Service für Sie

Alternativen anzeigen

Verkauf und Versand:

Conrad Electronic AGB

Gesamt (357,14 € / Stück)

410,92 €

-13 %

€

Rechtliche Bedenken melden

Highlights & Details

Digitales Speicheroszilloskop MSO-5102B

Bandbreite 100 MHz
2 analoge + 16 digitale Eingänge
Samplingrate 1 GSa/s

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen) - Klicken Sie hier.

Technische Daten

Logic-Analyser: 16 Kanäle in 2 Gruppen
Signaleingang: TTL, CMOS, ECL
Max. Sample-Rate: 500 MHz
Eingang: ±60 V
Speichertiefe: 512 kSa

Produkt-Art: Digital-Oszilloskop

Bandbreite: 100 MHz

Samplingrate/Kanal: 1 GSa/s

Anzeige: Farb-TFT

Auflösung: 8 Bit

Bildschirm-Größe: 17.7 cm

Oszilloskop-Besonderheiten: Digital-Speicher (DSO)
Mixed-Signal (MSO)

Zeitbasis: 8 ns - 40 s/div

Anzahl analoge Eingänge max.: 2

: Werksstandard (ohne Zertifikat)

Messkategorie: CAT II 300 V

Vertikal-Ablenkung: 2 mV - 5 V/div

Eingangsimpedanz: 1 MΩ

Eingangskopplung: AC, DC, GND

Eingangsspannung: 300 V

Spannungs-Versorgung (Details): 115 V/AC;230 V/AC

Abm.: (L x B x H) 108 x 313 x 142 mm

Gewicht: 2 kg

Anzahl digitale Eingänge max.: 16

Display: 800 x 480 Pixel

Breite: 313 mm

Höhe: 142 mm

Länge: 108 mm

Schnittstellen: USB
USB-Host

Speichertiefe/Kanal: 512 kpts

Typ: MSO-5102B

Dokumente & Downloads

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 122482 VOLTCRAFT MSO-5102B Digital-Oszilloskop 100 MHz 18-Kanal 1 GSa/s 512 kpts 8 Bit Digital-Speicher (DSO), Mixed-Signal (MS

Konformitätserklärung

Konformitätserklärung 122482 VOLTCRAFT MSO-5102B Digital-Oszilloskop 100 MHz 18-Kanal 1 GSa/s 512 kpts 8 Bit Digital-Speicher (DSO), Mixed-Signal (MS

Garantiebedingungen

Garantiebedingungen 122482 VOLTCRAFT MSO-5102B Digital-Oszilloskop 100 MHz 18-Kanal 1 GSa/s 512 kpts 8 Bit Digital-Speicher (DSO), Mixed-Signal (MS

Download

Download 122482 VOLTCRAFT MSO-5102B Digital-Oszilloskop 100 MHz 18-Kanal 1 GSa/s 512 kpts 8 Bit Digital-Speicher (DSO), Mixed-Signal (MS

Beschreibung

Das Einstiegs-Modell im Bereich der digitalen Speicheroszilloskope mit Profi-Ausstattung. Das Gerät verfügt über zwei analoge Kanäle mit einer Bandbreite von 100 MHz, einer Realtime-Samplingrate von max. 1 GSa/s sowie einer max. Speichertiefe von 1 Mpts (1-Kanal-Betrieb). Durch den großen 17,7 cm TFT Farb-Monitor, dem frontseitigen USB-Host zur Speicherung der Daten auf einem optionalen USB-Stick und die intuitive Menübedienung ist das Gerät komfortabel und einfach zu bedienen. Abgerundet wird das Oszilloskop durch eine USB-Schnittstelle, ein mehrsprachiges Hilfemenü, umfangreiche Trigger-Möglichkeiten sowie automatische Messfunktionen mit Cursor-Steuerung.
