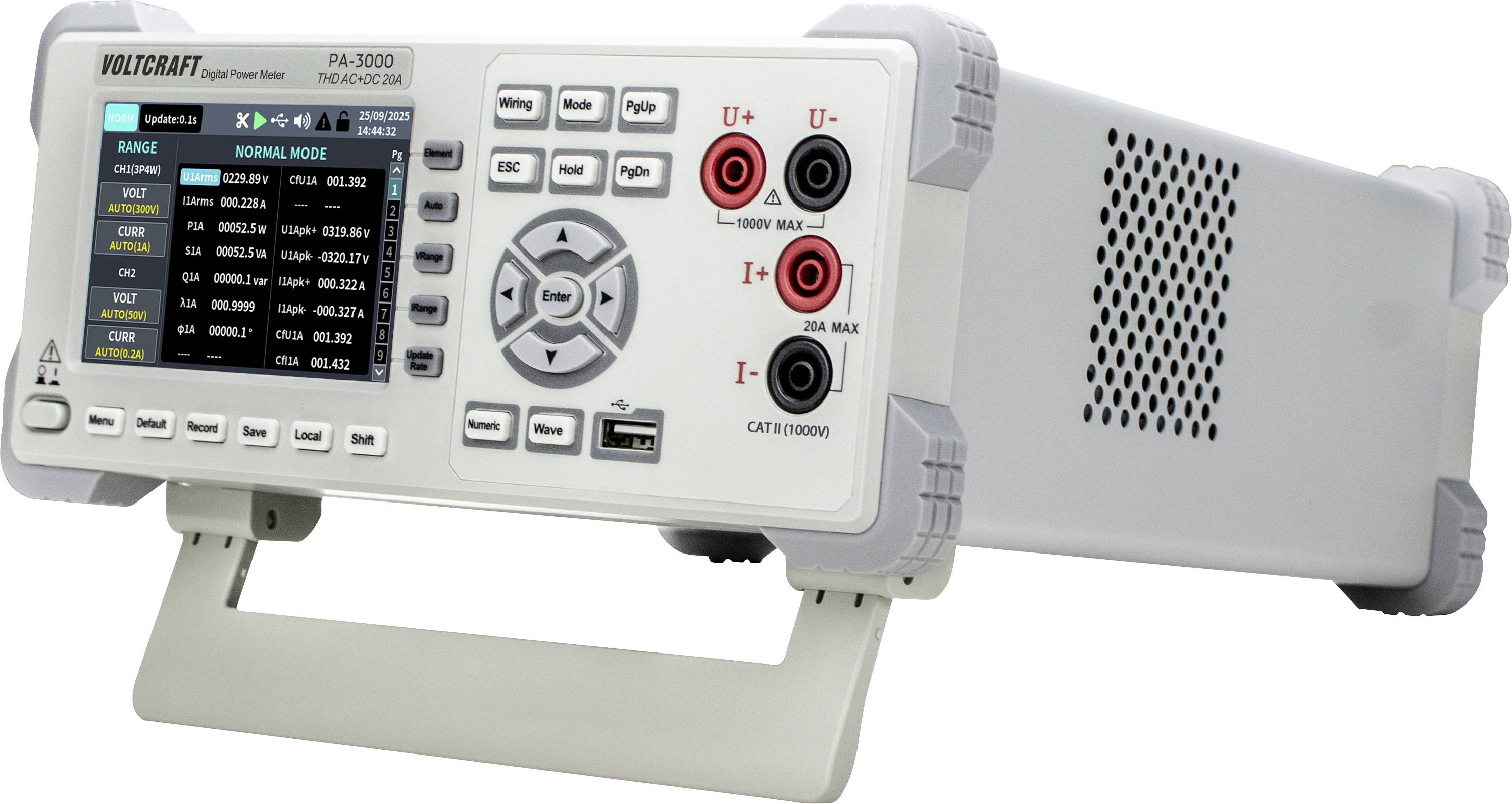

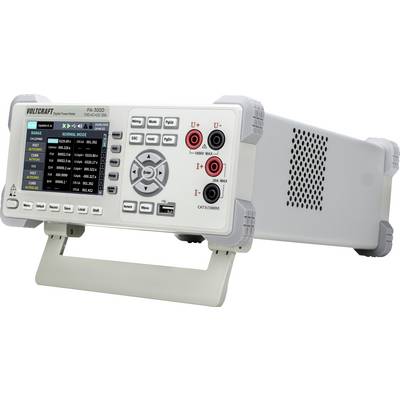

Vorderansicht eines VOLTCRAFT PA 3000 Labornetzgeräts mit Display, Steuertasten, Drehregler und Ausgangsklemmen.

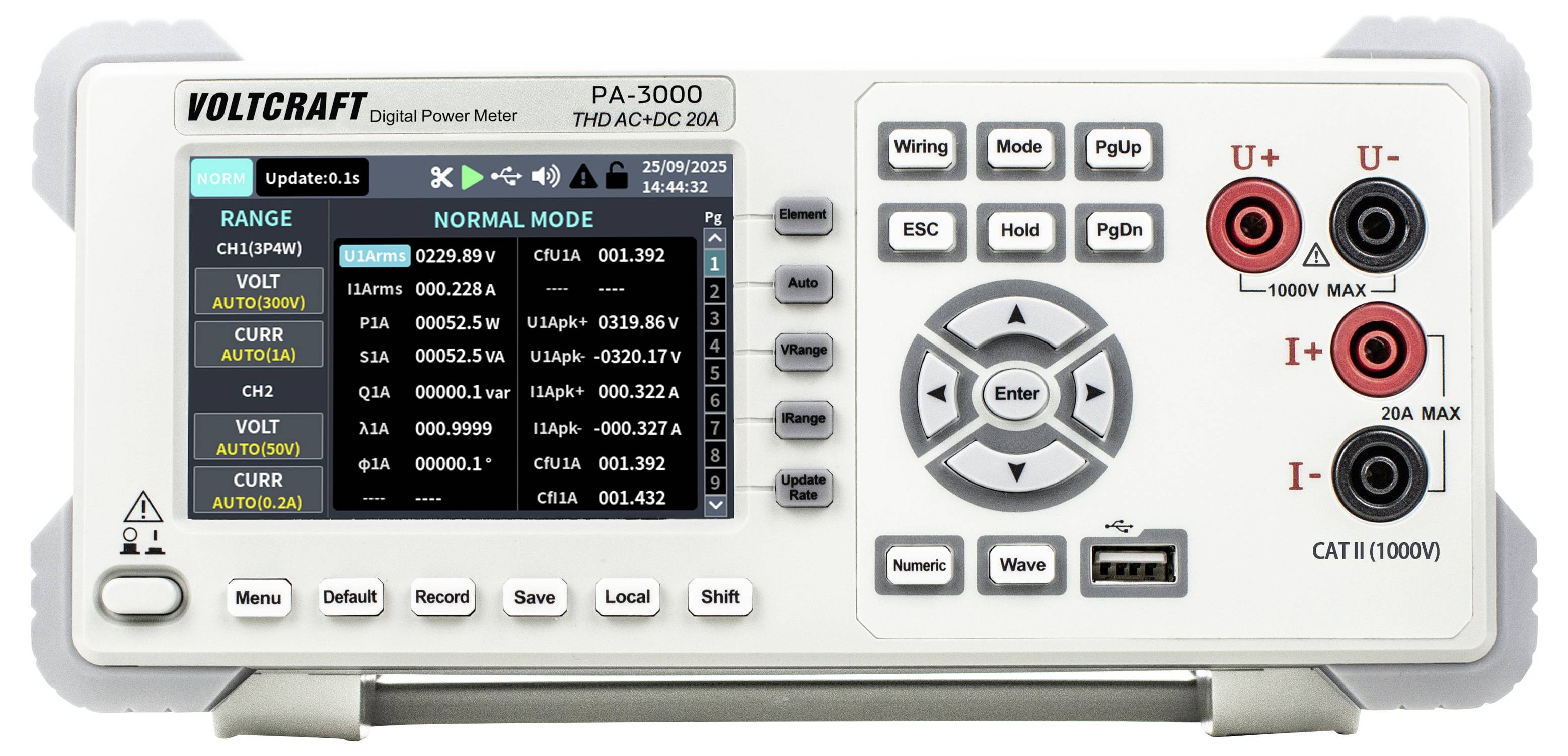

Frontplatte eines VOLTCRAFT PA-3000 digitalen Leistungsmessgeräts mit Display, Steuertasten, Navigationspad und Stromspannungs-Eingangsklemmen.

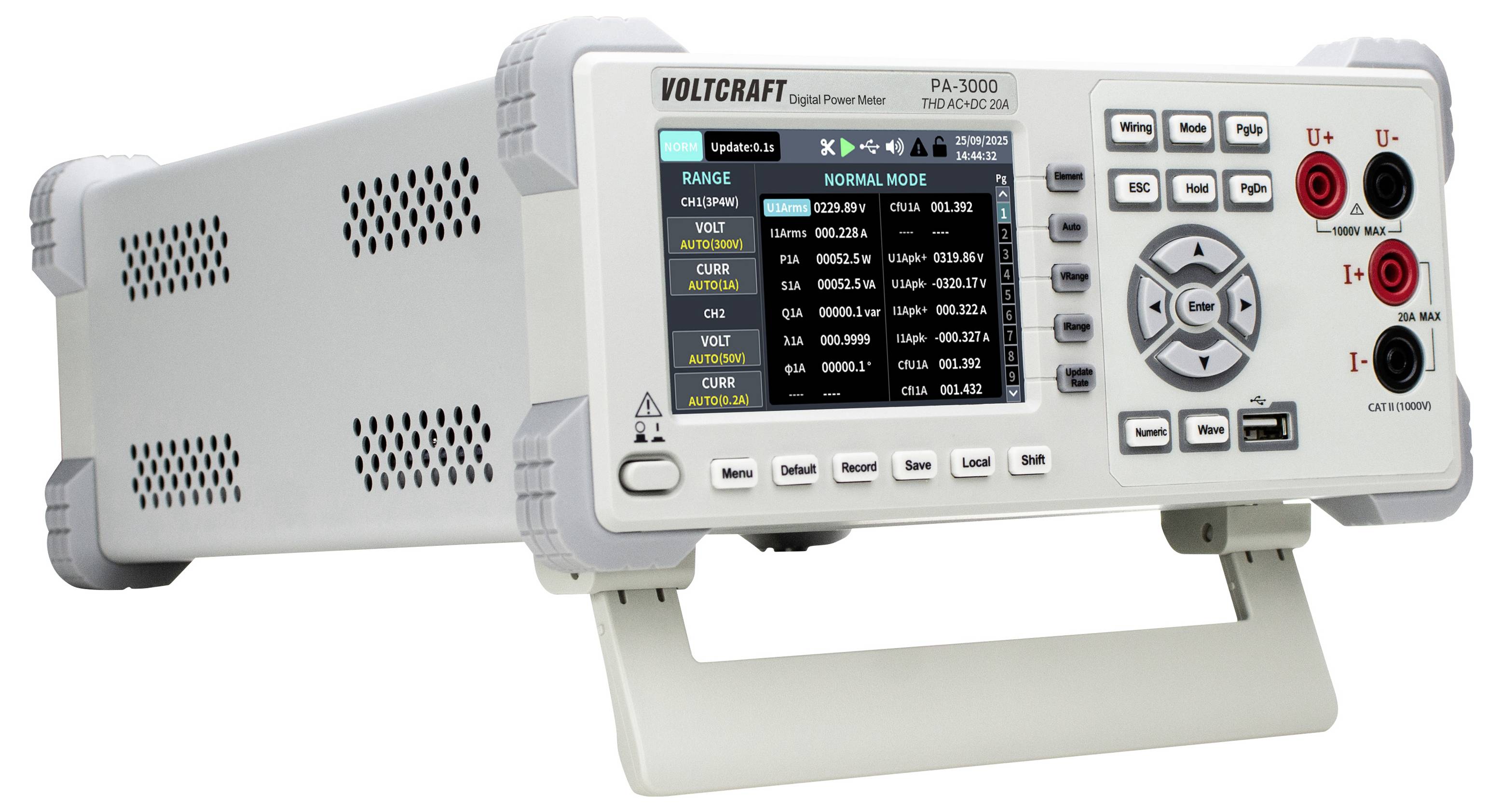

Frontansicht eines VOLTCRAFT PA-3000 Stromanalysators mit Display, Steuertasten und Eingangsklemmen auf einem Ständer.

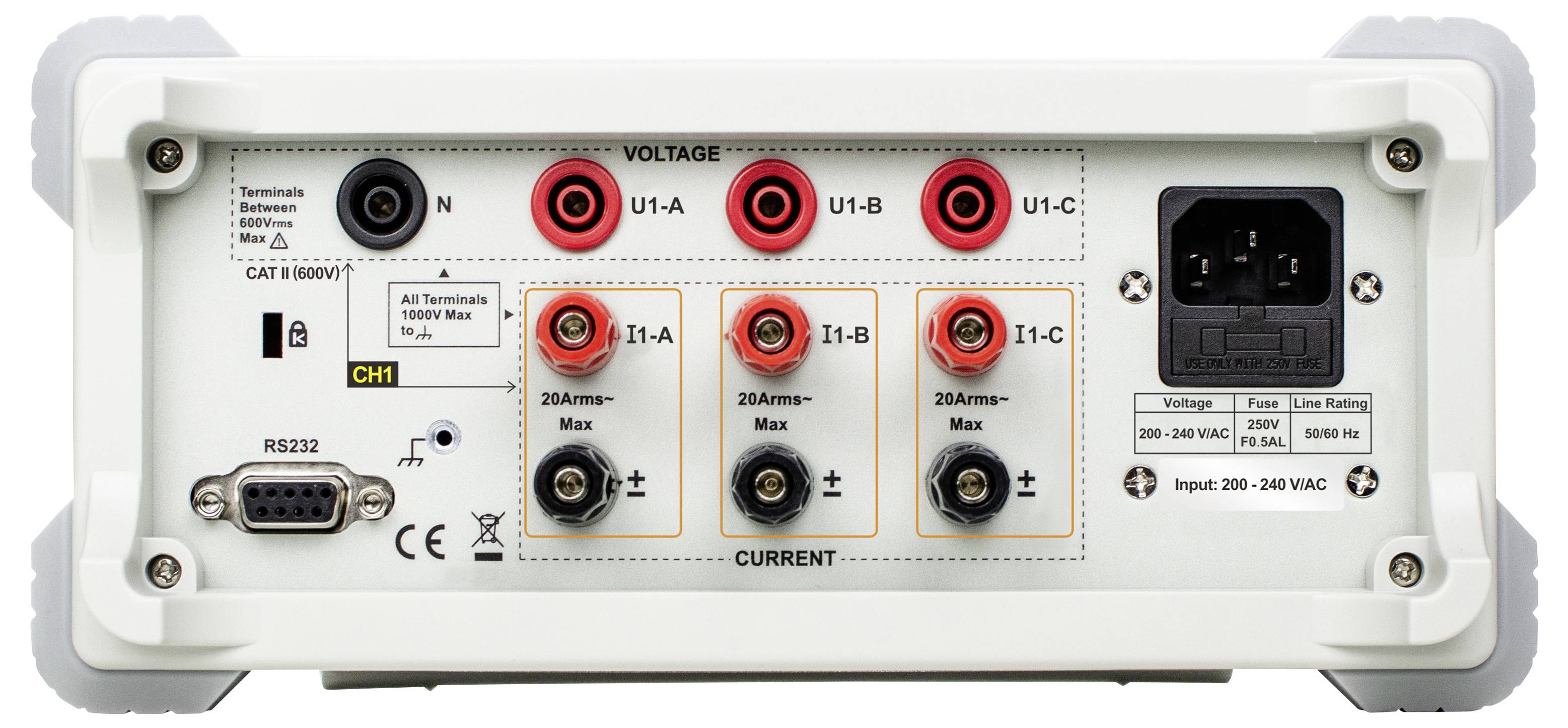

Rückseite eines elektrischen Messinstruments mit Spannungs- und Stromeingangsanschlüssen, RS232-Anschluss und Wechselstromeingang.

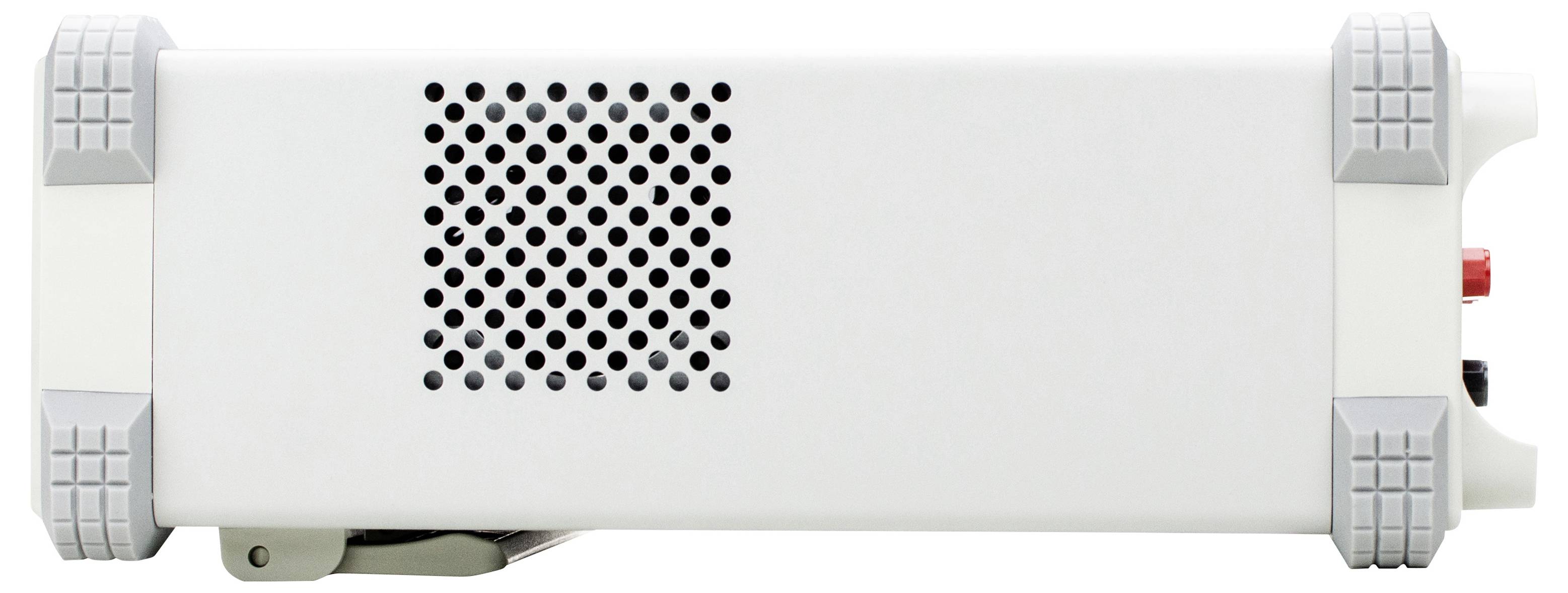

Seitenansicht eines weißen elektronischen Geräts mit schwarzem Lüftungsgitter, grauen Eckenstoßfängern und roten und schwarzen Anschlüssen am rechten Ende.

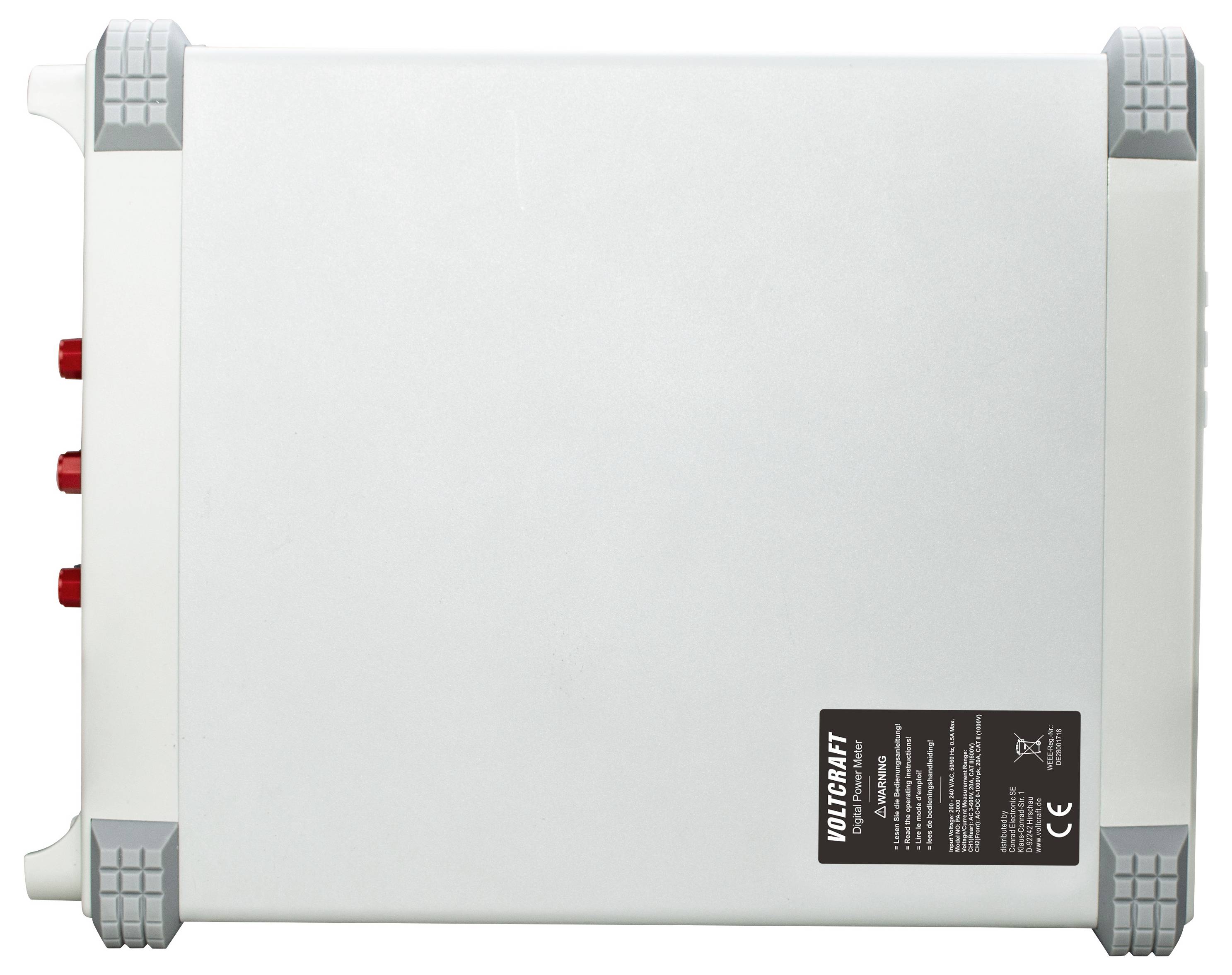

Draufsicht eines silbernen VOLCART-Geräts mit vier grauen Eckenschutzern und drei roten Seitenports, dargestellt auf weißem Hintergrund.

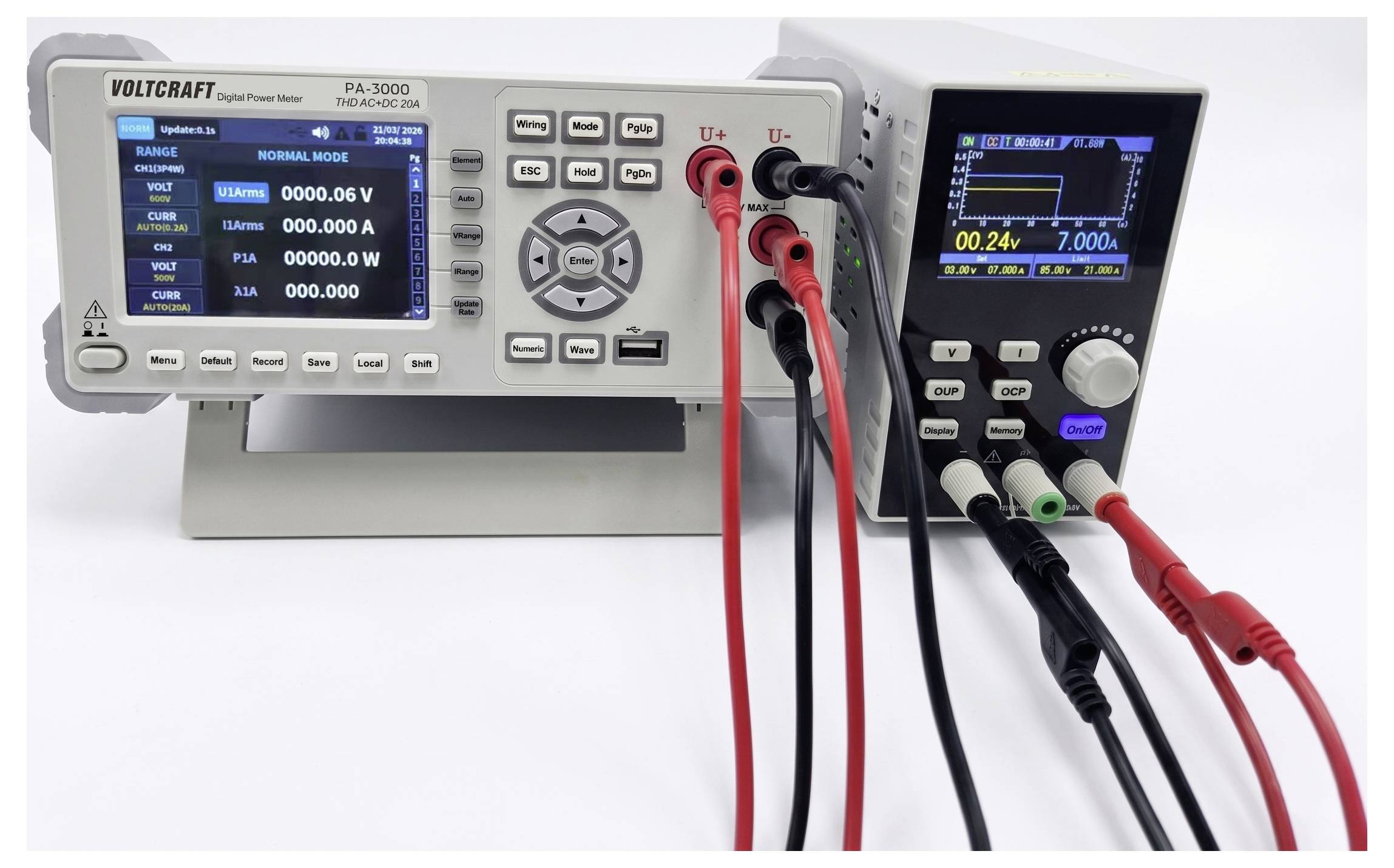

Zwei digitale Stromversorgungsgeräte für die Arbeitsfläche mit Displays und angeschlossenen roten, schwarzen und grünen Prüfleitungen, die für elektrische Tests eingerichtet sind.

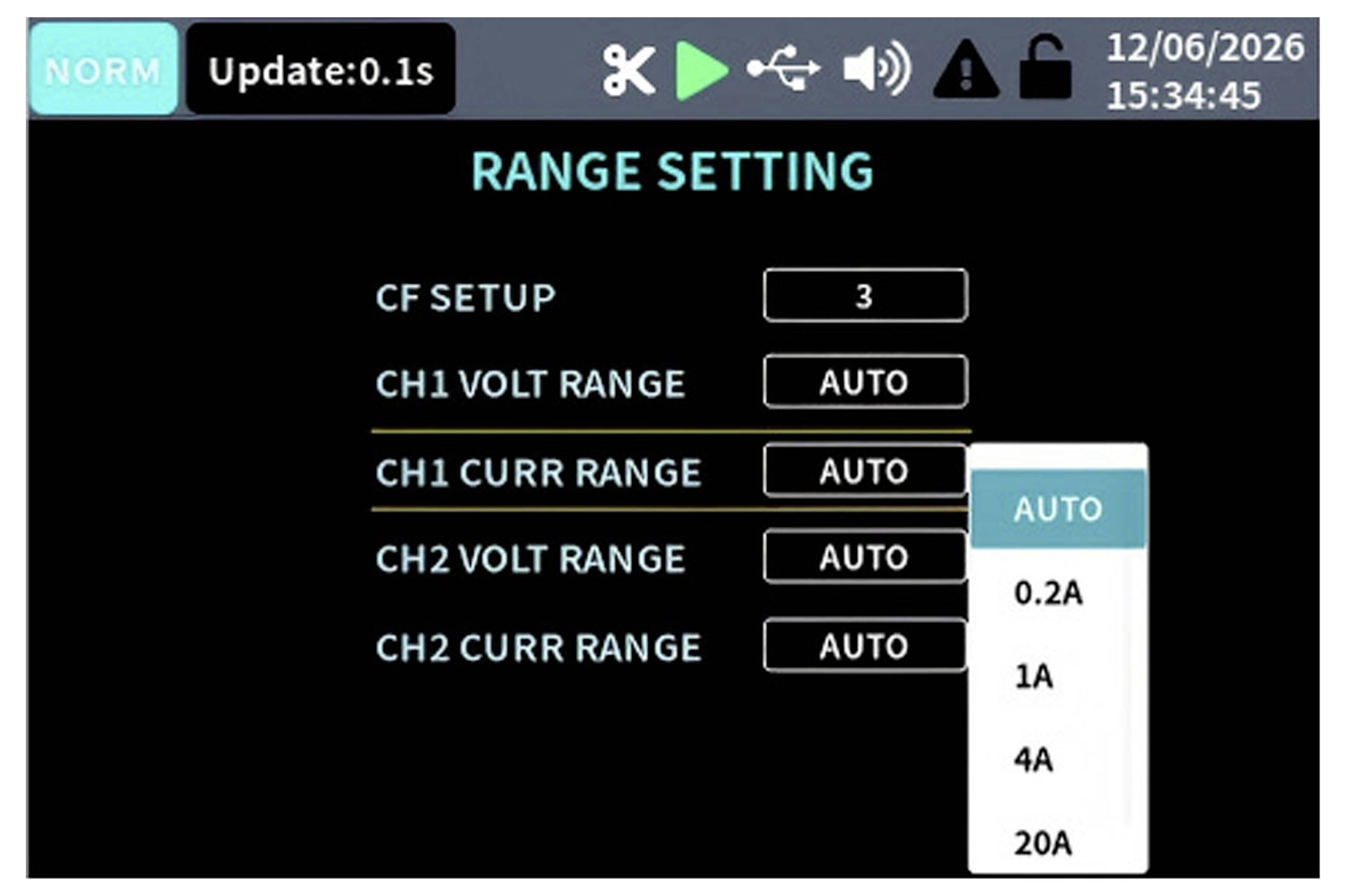

Schwarzer Geräteeinstellungsbildschirm mit dem Titel "RANGE SETTING" mit Feldern für CF-Konfiguration und CH1/CH2 Spannungs- und Strombereiche; Das CH1-Strombereichs-Dropdown ist offen und zeigt AUTO, 0,2A, 1A, 4A, 20A.

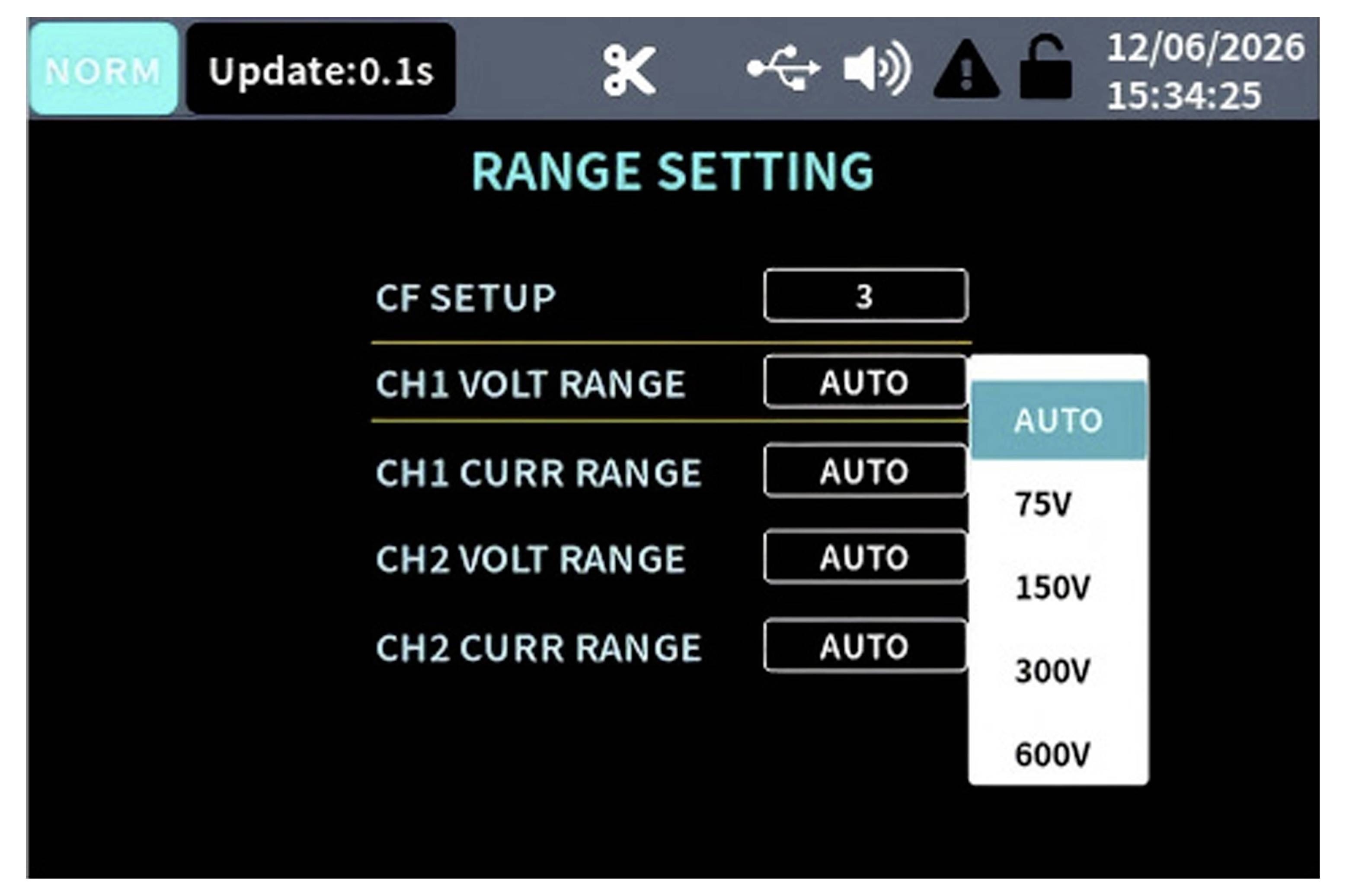

Bereichseinstellungsbildschirm mit CF-Einrichtung 3 und CH1/CH2-Spannungs- und Strombereichen auf AUTO eingestellt, mit einer geöffneten Dropdown-Liste mit den Optionen AUTO, 75V, 150V, 300V und 600V für CH1-Spannungsbereich.

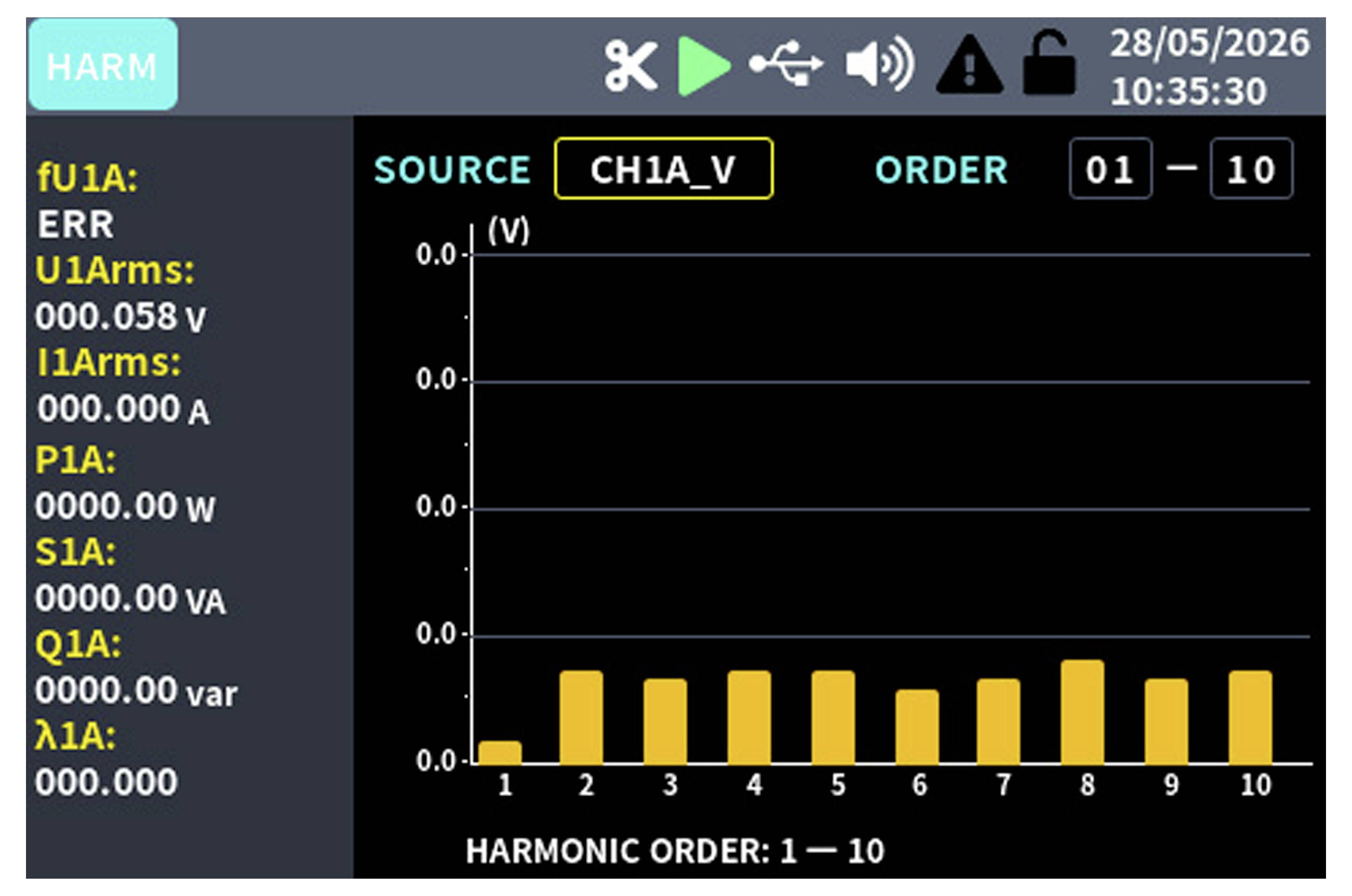

Harmonics-Anzeige für Quelle "CH1A_V" mit Balkendiagramm der Harmonischen Ordnung 1-10, wobei die Ordnung 2-10 dominant ist und die Ordnung 1 sehr niedrig ist; das linke Fenster listet elektrische Messwerte auf.

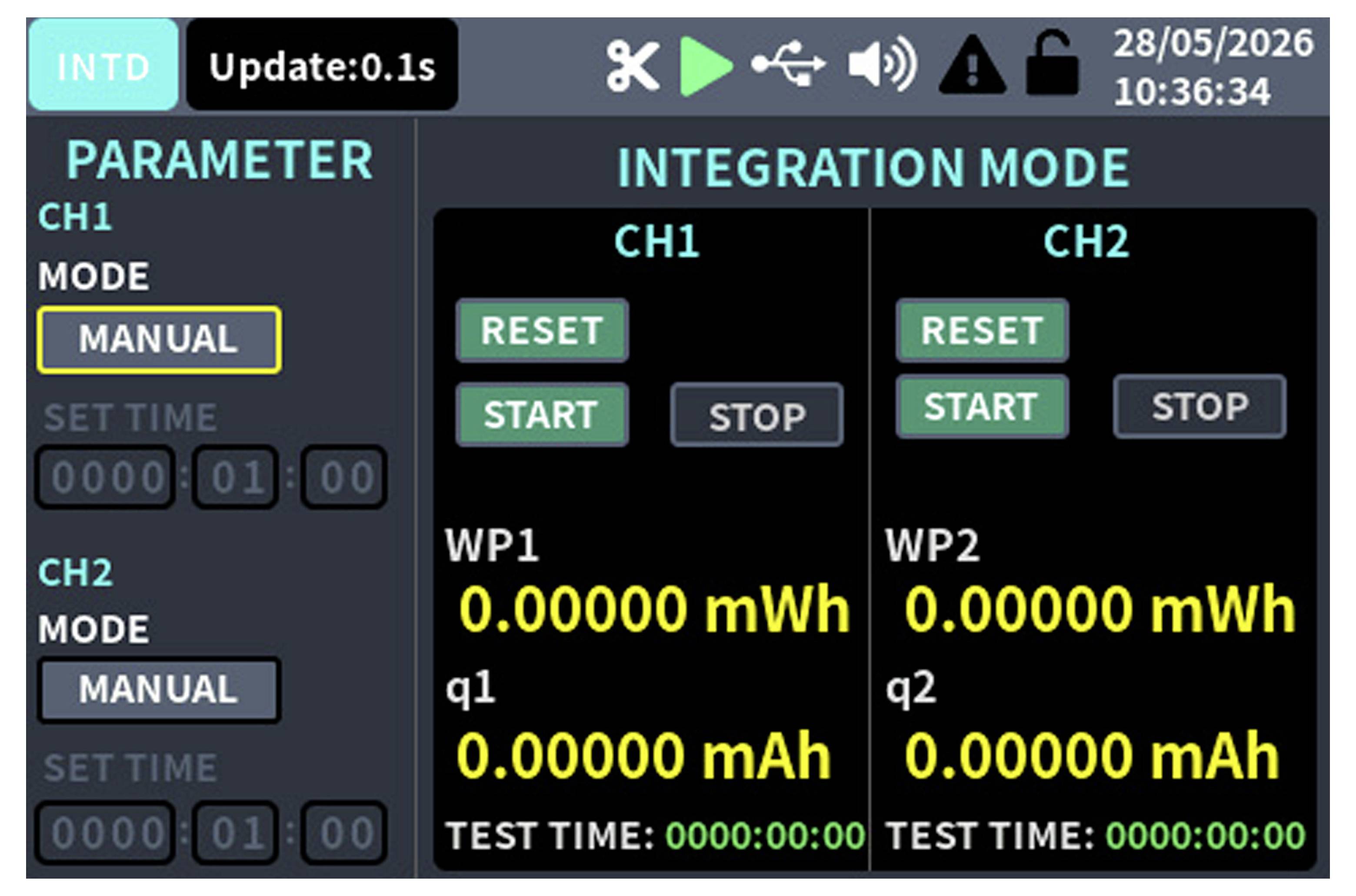

Industrie-Steuerungsdashboard mit Integrationsmodus für CH1 und CH2, beide im manuellen Modus mit Reset-/Start-/Stopp-Tasten und auf Null gesetzten Energieablesungen (mWh, mAh) sowie Testzeit.

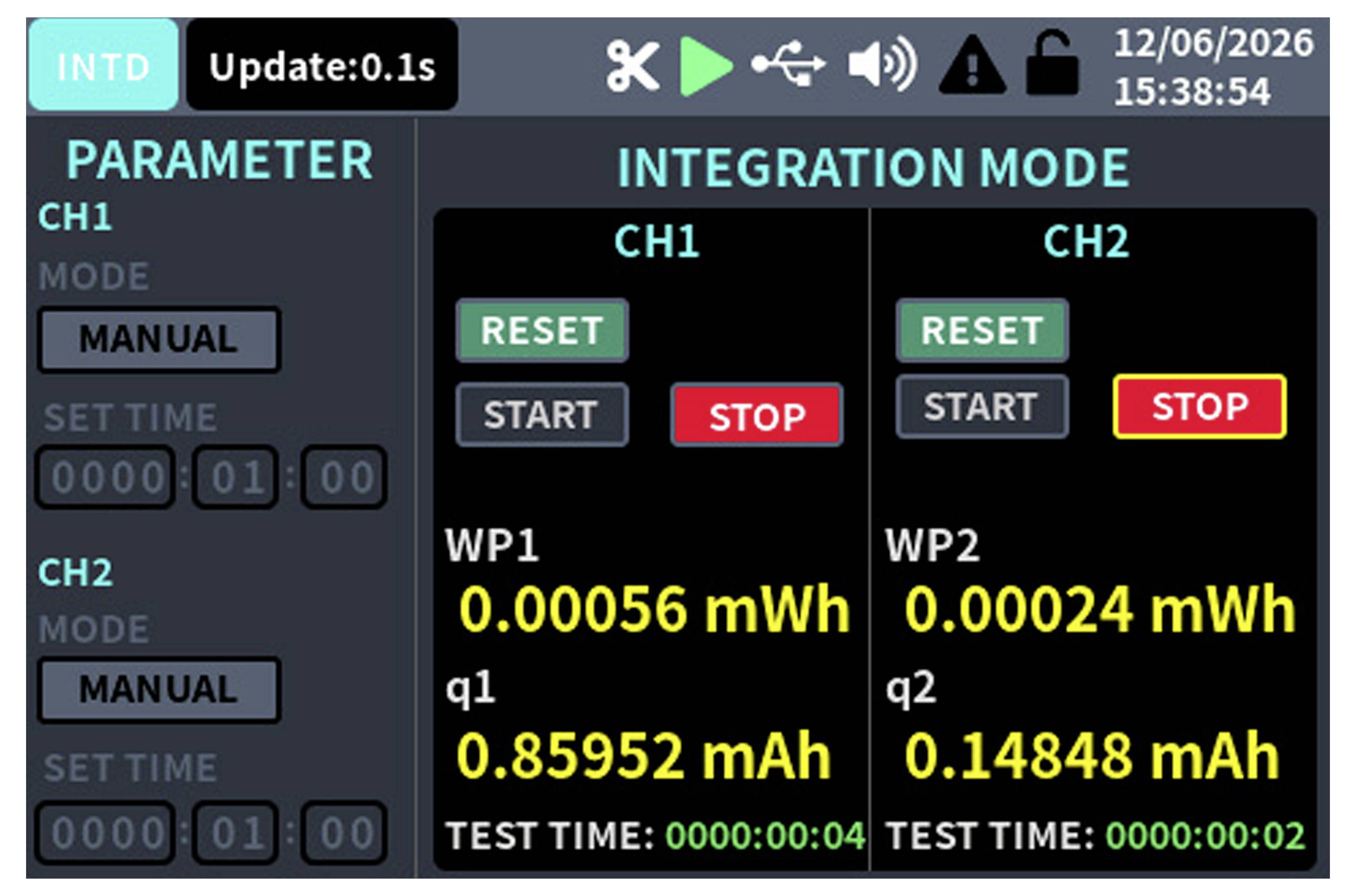

Industrielle Kontrollbildschirm mit Integrationsmodus für CH1 und CH2, mit Reset-/Start-/Stopp-Tasten und gemessenen Werten WP1 0,00056 mWh, q1 0,85952 mAh; WP2 0,00024 mWh, q2 0,14848 mAh.

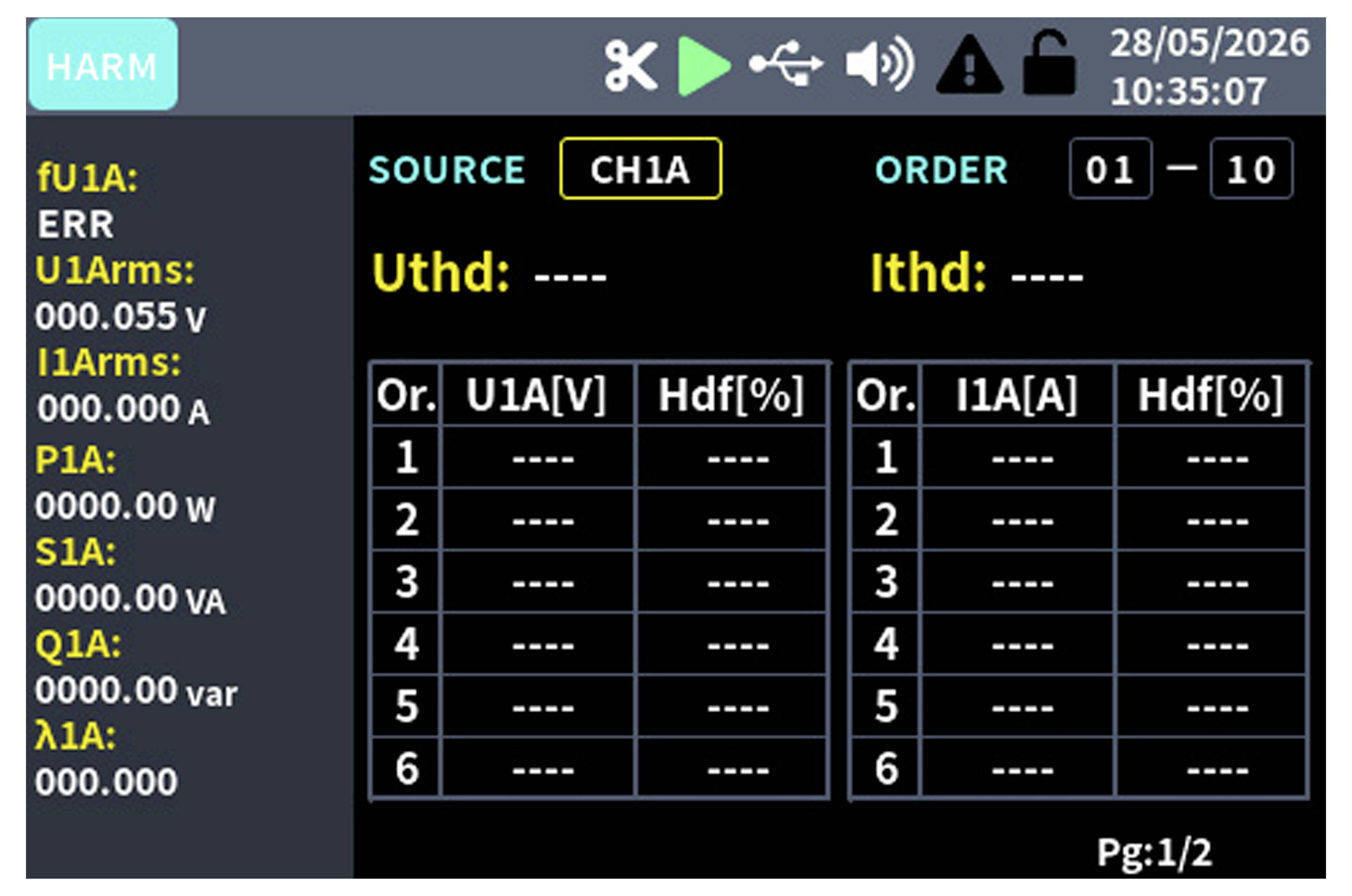

Industriemessgerät HARM-Bildschirm mit Quelle CH1A und Ordnung 01-10, wobei Uthd und Ithd beide leer sind und Tabellen für Spannungs- und Stromoberwellenordnungen 1-6 auf Seite 1/2 angezeigt werden.

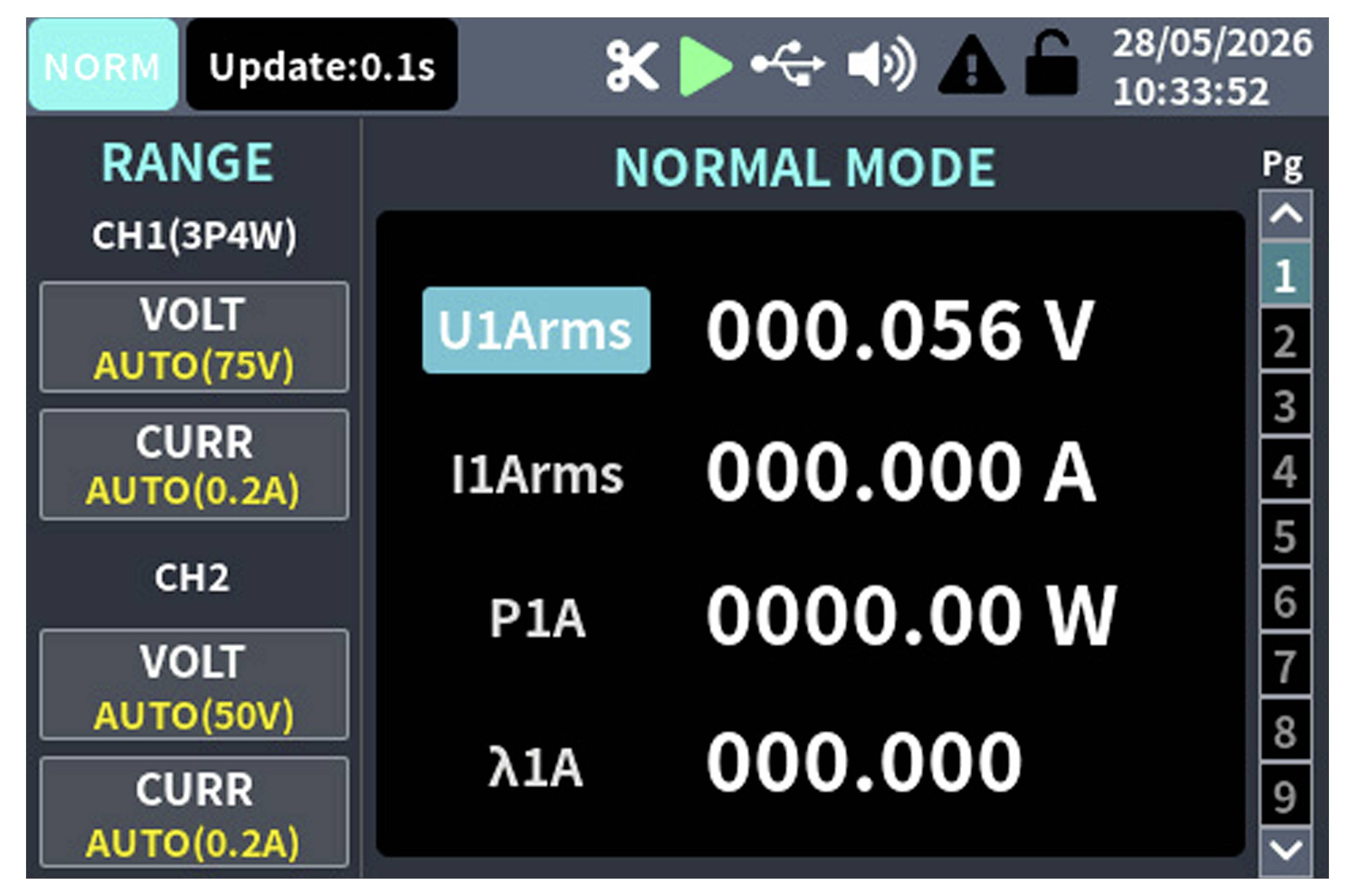

Digitale Stromversorgungsmessgerät-Anzeige im Normalmodus mit U1Arms 000.056 V, I1Arms 000.000 A, P1A 0000.00 W und λ1A 000.000, mit Kanalbereichen auf der linken Seite.

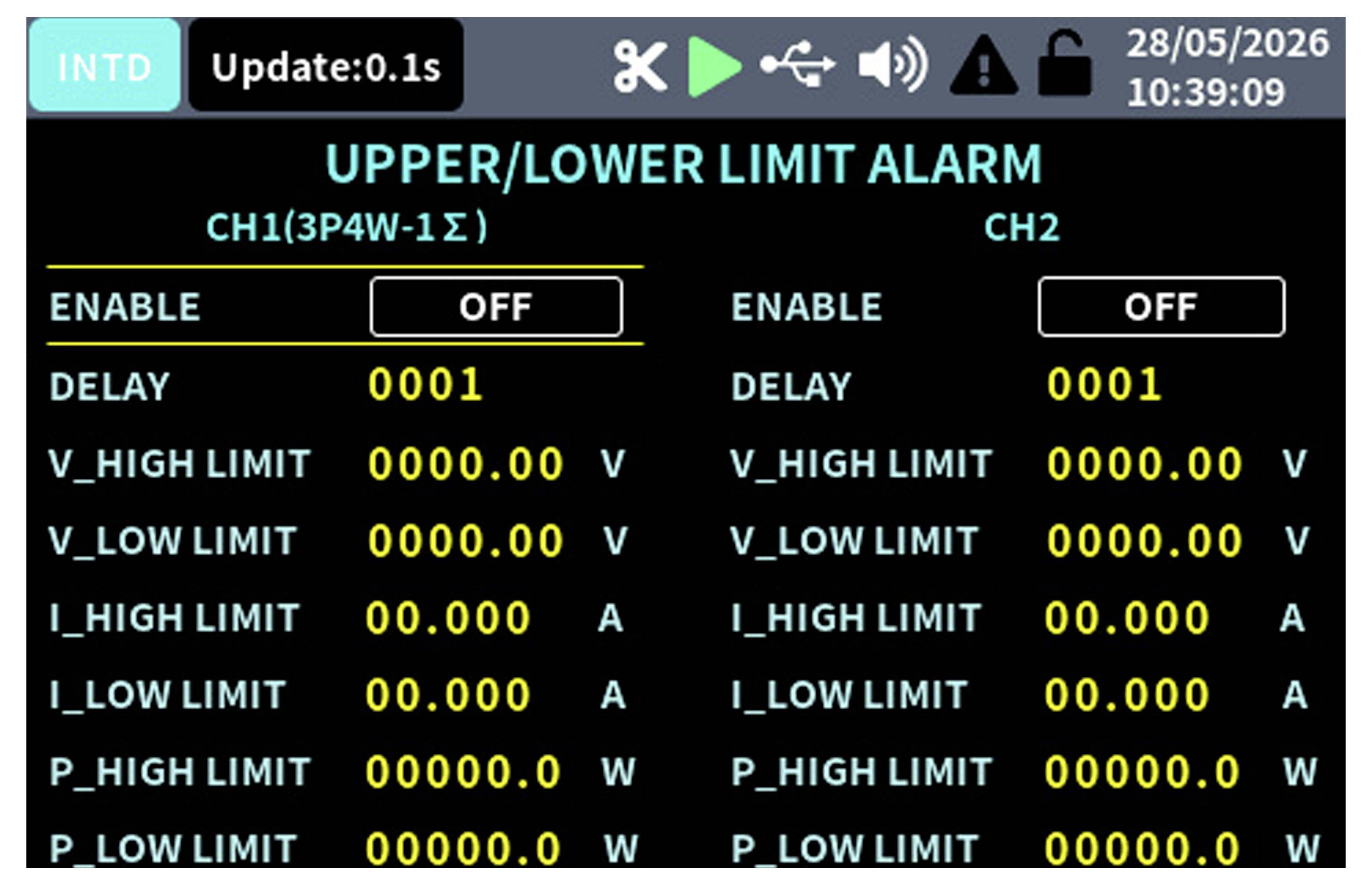

Industrielle Steuerungsanzeige mit Alarm-Einstellungen für Ober-/Untergrenze für CH1 und CH2, beide deaktiviert, mit Verzögerung 0001 und allen Spannungs-, Strom- und Leistungsgrenzen auf 0 gesetzt.

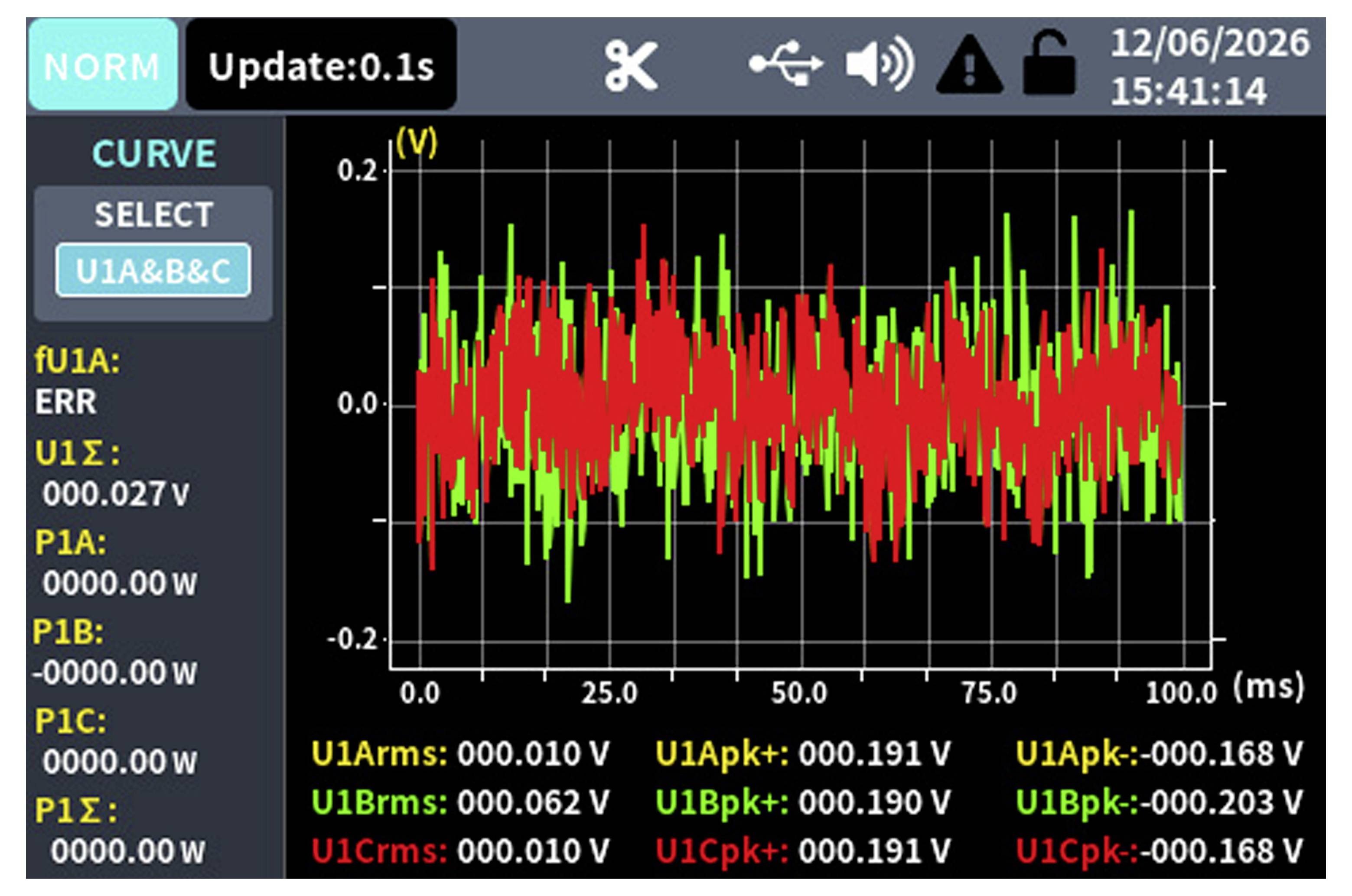

Oszilloskop-ähnliche Grafik mit U1A-, U1B- und U1C-Spannungswellenformen über 0–100 ms, wobei verrauschte Signale um 0 V zentriert sind.

1/16

Unser Service für Sie

Datenblatt (PDF)

Sofort-Lieferung morgen

3 Stück

Verkauf und Versand:

Conrad Electronic AGB

Kostenfreier Versand ab 100,00 €

Menge (Stück)

Ersparnis

Verpackungspreis (zzgl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen 0,00 €

Anzahl

Stück

Gesamt (587,39 € / Stück)

587,39 €

zzgl. MwSt.

Kostenfreier Versand

nur 69,90 €

Nur noch 3 Stück verfügbar

14 Tage Rückgaberecht inklusive (30 Tage mit)

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

Voltcraft PA-3000 Leistungsanalysator 3phasig Datalogger 36 kW

3-Phasen-Leistungsmessung
Hochpräzise Klasse 0,5
Oberschwingungsdiagnose bis zur 63. Ordnung
Zweikanal-Eingang
10 cm (3,95") Farb-TFT-Display
Serielle RS232-Kommunikationsschnittstelle

Technische Daten

Produkt-Art: Netz-Analysegerät

: Werksstandard (ohne Zertifikat)

Abm.: (L x B x H) 235 x 295 x 110 mm

Gewicht: 3 kg

Messart: 3phasig

Besonderheiten: 24Bit-Eingänge
Grafisches Display

Breite: 295 mm

Höhe: 110 mm

Länge: 235 mm

Schnittstellen: RS-232

Plastikfreie Verpackung: Plastikfreie Verpackung

Dokumente & Downloads

Datenblatt

Datenblatt 3758725 VOLTCRAFT PA-3000 Netz-Analysegerät 3phasig 24Bit-Eingänge, Grafisches Display

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3758725 VOLTCRAFT PA-3000 Netz-Analysegerät 3phasig 24Bit-Eingänge, Grafisches Display

Garantiebedingungen

Garantiebedingungen 3758725 VOLTCRAFT PA-3000 Netz-Analysegerät 3phasig 24Bit-Eingänge, Grafisches Display

Beschreibung

Präzise 3-Phasen-Leistungsmessung und Netzanalyse
Der 3-Phasen-Leistungsanalysator von Voltcraft ist der optimale Partner für detaillierte Untersuchungen elektrischer Systeme in Gewerbe und Industrie. Mit einer hochpräzisen Genauigkeit der Klasse 0,5 ermöglicht das Messgerät die exakte Erfassung von Spannungen, Strömen und Wirkleistungen. Ein Zweikanal-Eingang und die tiefgehende Oberschwingungsdiagnose bis zur 63. Ordnung ermöglichen die schnelle Identifikation von Netzrückwirkungen und Störquellen in komplexen Anlagen.
Echtzeit-Erfassung und detaillierte Kennzahlenanalyse
Sämtliche Betriebs- und Leistungsdaten werden lückenlos in Echtzeit aufgezeichnet. Das System erfasst Spannung (V), Stromstärke (A), Wirkleistung (W), Scheinleistung (VA), Blindleistung (var), Leistungsfaktor (PF/λ), Frequenz (Freq/ƒ), Crestfaktor (V/I), Spitzenwerte (Upk, Ipk) sowie den Gesamtklirrfaktor (THD). Dank einer exzellenten Auflösung von bis zu 0,01 V bei der Spannung, 0,001 A beim Strom und bis zu 0,01 W im Leistungsbereich sind auch geringste Laständerungen exakt dokumentierbar
Schnittstellen, Visualisierung und Messdatenspeicherung
Die Anzeige der Messwerte erfolgt übersichtlich auf einem 10 cm (3,95") großen Farb-TFT-Display. Zur langfristigen Dokumentation und Auswertung steht ein USB-Datenlogger zur Verfügung, der durch eine praktische Screenshot-Funktion zur schnellen visuellen Protokollierung ergänzt wird. Eine serielle RS232-Schnittstelle gewährleistet zuverlässige Datenkommunikation und die unkomplizierte Integration in bestehende Prüfplatz-Umgebungen.
Lieferumfang und Systemkomponenten
Der Voltcraft Leistungsanalysator wird mit Netzkabel sowie Messkabelsatz mit Bananensteckern und Krokodilklemmen geliefert. Eine ausführliche Bedienungsanleitung liegt ebenfalls bei.
