VOLTCRAFT PP-420 Tastkopf isoliert, gerade 200 MHz 1:1, 10:1 600 V kaufen

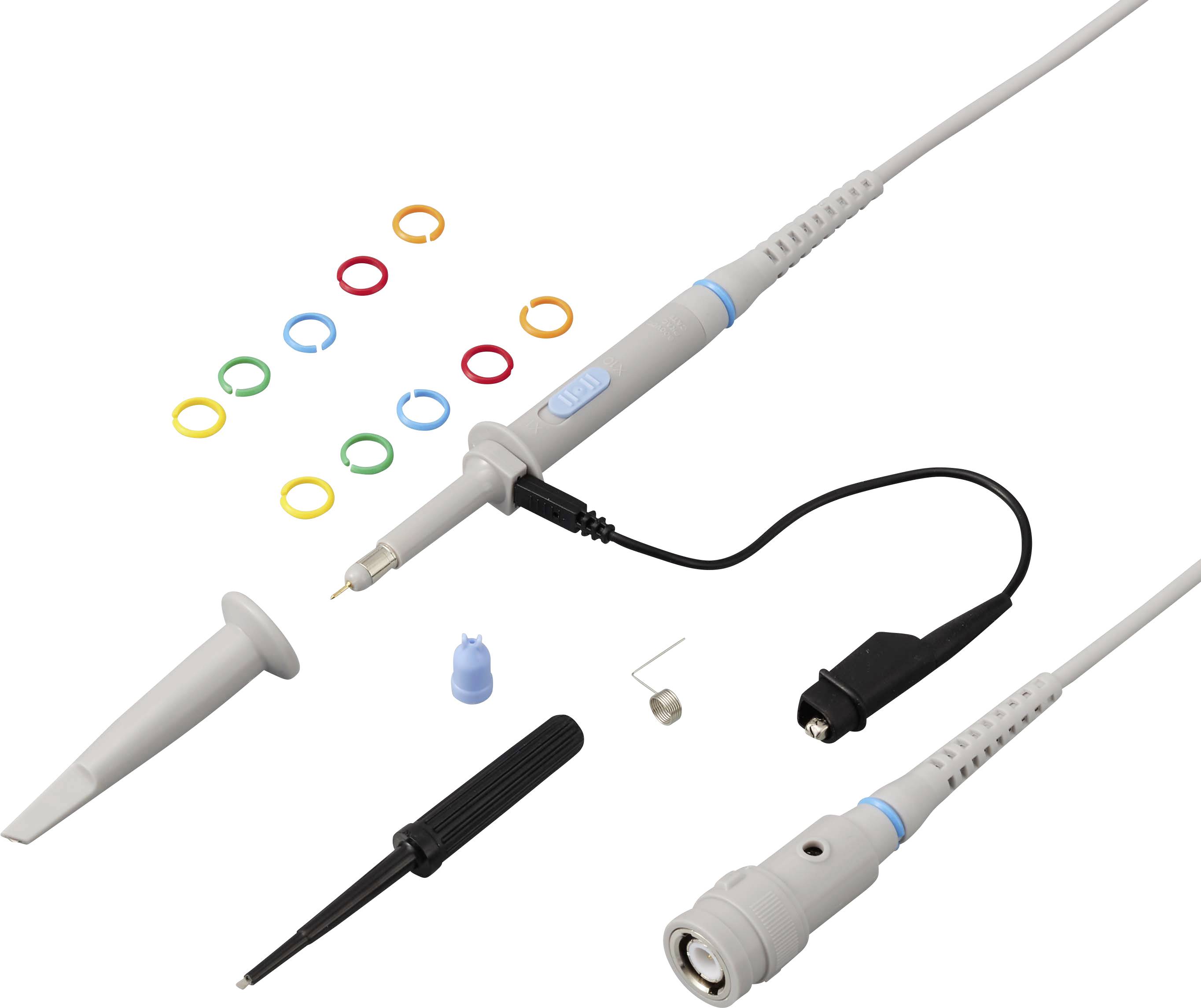

Sortierte Mess- und Elektrodenzubehöre mit farbcodierten Ringen, Schutzkappe, kleinem Werkzeug und Verbindungskabeln auf weißem Hintergrund.

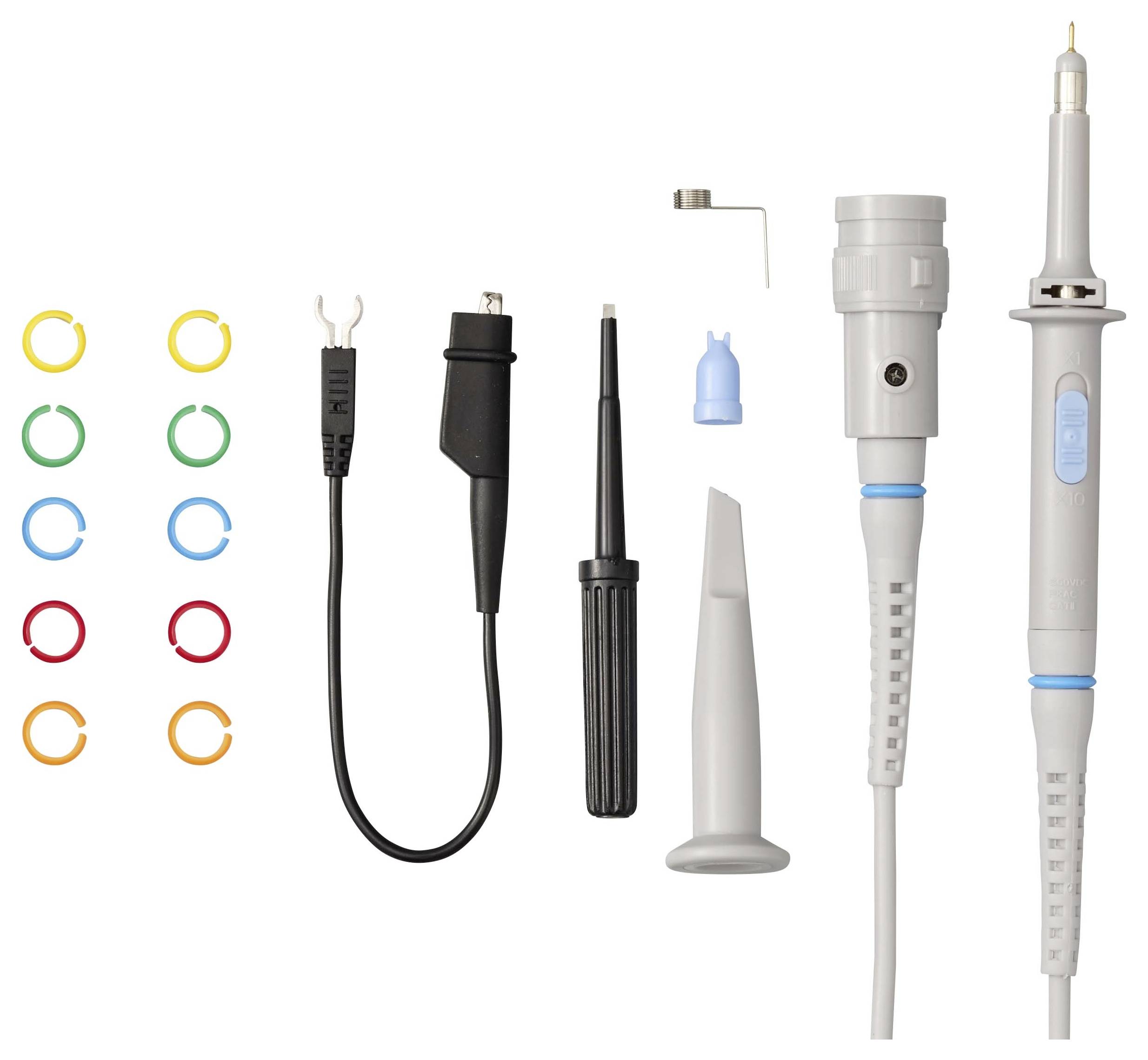

Verschiedene Zahnmedizinische Instrumente und Spitzen, die in einer Reihe angeordnet sind, einschließlich farbiger O-Ringe, Schnüre, Handinstrumente und zwei Saug- oder Sondenähnliche Geräte.

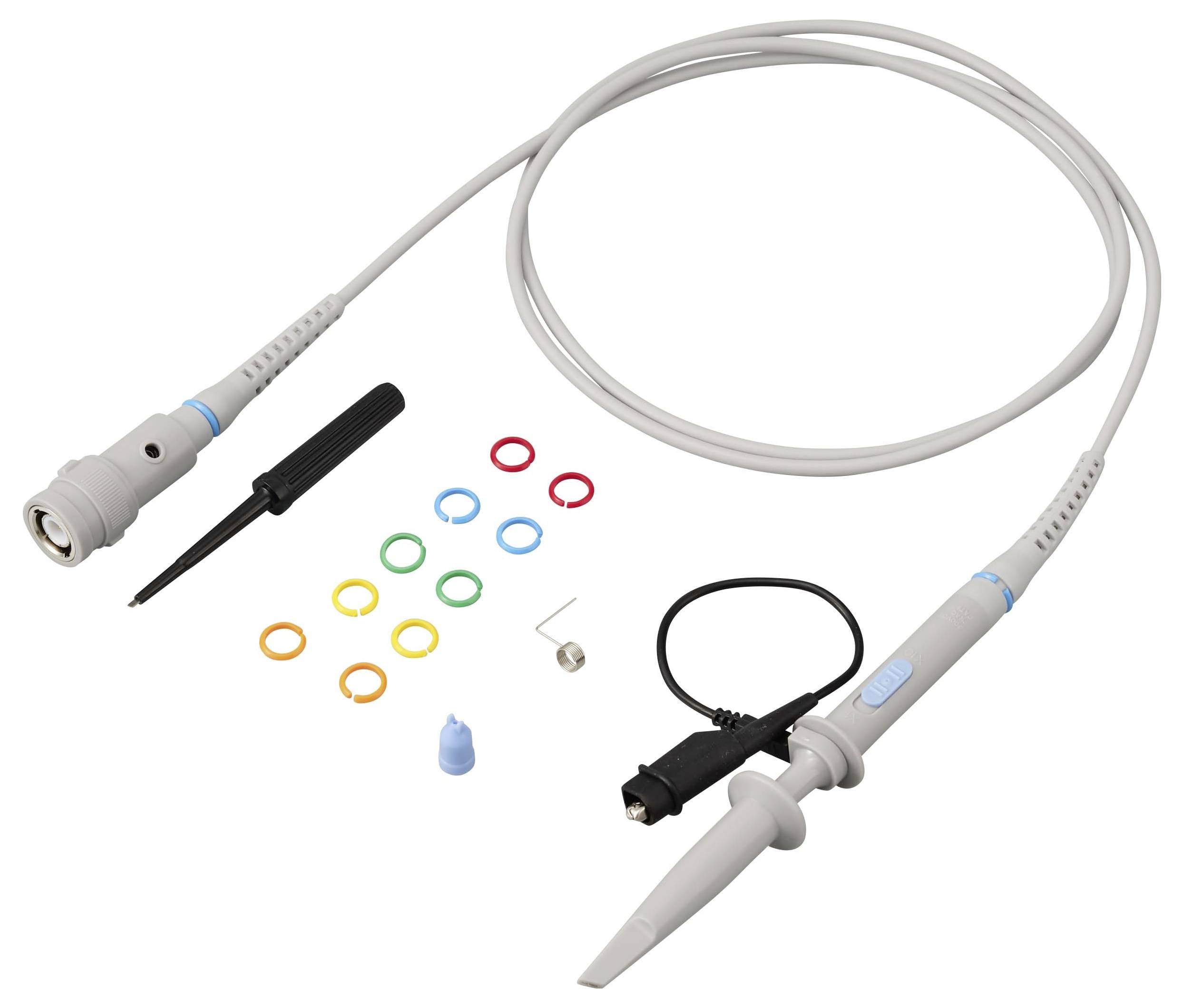

Medizinische Faseroptik-Sonde mit Verbindungskabel und verschiedenen kleinen farbigen Ringen sowie Zubehör auf weißem Hintergrund

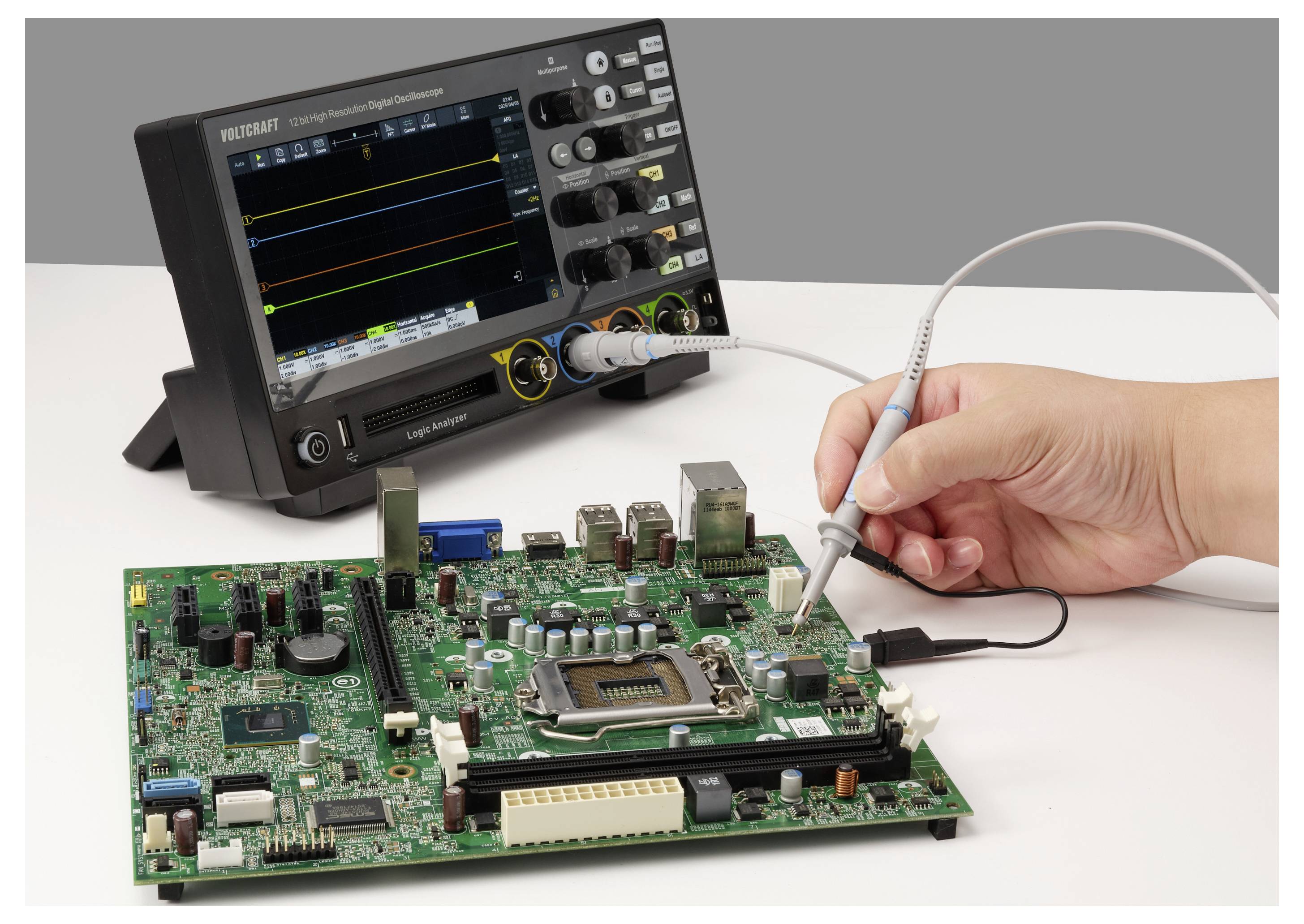

Eine Hand hält eine Oszilloskopsonde auf einer Leiterplatte, während ein digitales Oszilloskop im Hintergrund Signale überwacht.

1/4

Unser Service für Sie

Datenblatt (PDF)

Lieferung Do., 12. Nov.

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Anzahl

Stück

Gesamt (13,44 € / Stück)

13,44 €

zzgl. MwSt.

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

VOLTCRAFT PP-420 Tastkopf 200 MHz 10:1 10 MΩ 14.5 - 17.5 pF 600 V 1.3 m

Dämpfung: 1:10
Eingangswiderstand: 1 MΩ:10 MΩ
Eingangskapazität: 1X: 85 pF – 115 pF, 10X: 14,5 pF – 17,5 pF
Systembandbreite: 1X: 6 MHz, 10X: 200 MHz
Kompensationsbereich: 10X: 5 pF – 30 pF
Maximale Betriebs-Eingangsspannung: 1X: ≤ 200 V pk, 10X: ≤ 600 V pk
Sicherheit: IEC-61010 CAT II 1X: 150 V AC, 10X: 300 V AC

Technische Daten

Produkt-Art: Tastkopf

Bandbreite: 200 MHz

Teilerverhältnis: 1:1
10:1

Nennspannung: 600 V

Eingangs-Kapazität: 17.5 pF

: Werksstandard (ohne Zertifikat)

Gewicht: 55 g

Kabellänge: 1.3 m

Messkategorie: CAT II 600 V

Stecker-Besonderheiten: isoliert
gerade

Plastikfreie Verpackung: Plastikfreie Verpackung

Dokumente & Downloads

Datenblatt

Datenblatt 3804134 VOLTCRAFT PP-420 Tastkopf isoliert, gerade 200 MHz 1:1, 10:1 600 V

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3804134 VOLTCRAFT PP-420 Tastkopf isoliert, gerade 200 MHz 1:1, 10:1 600 V

Garantiebedingungen

Garantiebedingungen 3804134 VOLTCRAFT PP-420 Tastkopf isoliert, gerade 200 MHz 1:1, 10:1 600 V

Beschreibung

Der nach Werksstandard (ohne Zertifikat) kalibrierte VOLTCRAFT PP-420 Tastkopf ist für detaillierte Signalanalyse-Aufgaben im B2B-Sektor konzipiert. Er liefert an kompatiblen Oszilloskopen eine Bandbreite von bis zu 200 MHz im 10X-Betrieb.

Anpassbare Dämpfung
Mit dem umschaltbaren Teilerverhältnis von 1:1 und 10:1 passt sich das 55 g leichte Modell flexibel den jeweiligen Messanforderungen an. Im 10X-Modus liegt die maximale Betriebs-Eingangsspannung bei 600 V pk, wodurch eine breite Abdeckung von Signalpegeln ermöglicht wird.

Sichere Bauweise
Der Tastkopf ist mit einem 1,3 Meter langen Kabel und einem geraden, isolierten Stecker versehen. Die Einstufung nach Messkategorie CAT II (600 V für 10X) bietet das notwendige Maß an elektrischer Sicherheit für den gewerblichen Einsatz.

Einfache Kontaktierung
Über den Kompensationsbereich von 5 bis 30 pF wird der Messfühler an das Oszilloskop angepasst. Das beiliegende Set mit Hakenspitze, IC-Spitze, zehn Markierungsringen, Einstellwerkzeug und Erdungskabel unterstützt die strukturierte Arbeit an Prüfschaltungen.
