VOLTCRAFT PP-450 Tastkopf isoliert, gerade 500 MHz 10:1 300 V kaufen

Lötkolben-Set mit angebrachten Stromkabeln, austauschbaren Spitzen und kleinen farbigen Zubehörringen und Kappen auf weißem Hintergrund.

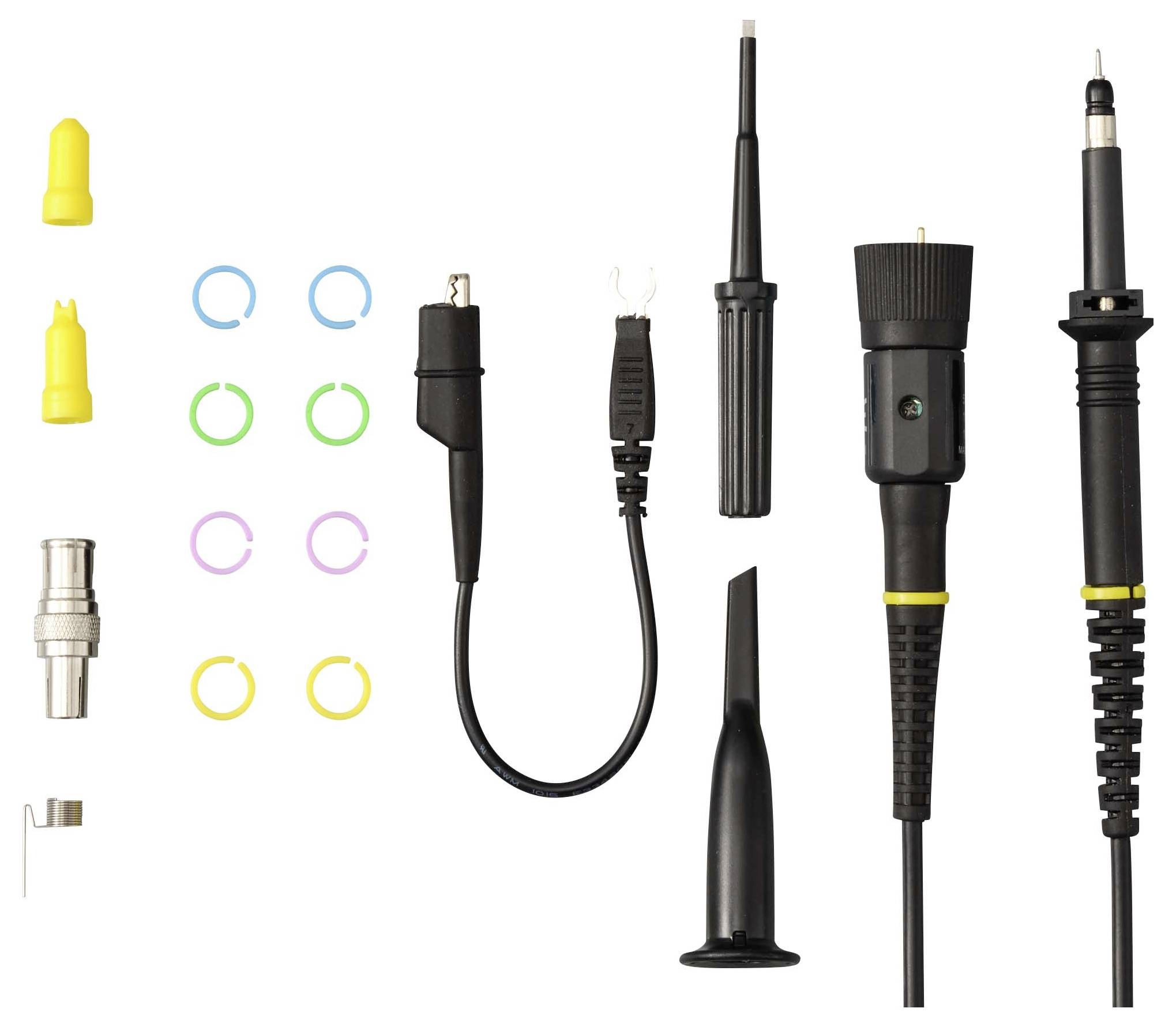

Satz von elektrischen Messsondenzubehör, einschließlich isolierter Sondenspitzen, farbigen Ringmarkierungen und mehreren schwarzen Sondenkörpern mit Leitungen und Steckverbindern auf weißem Hintergrund.

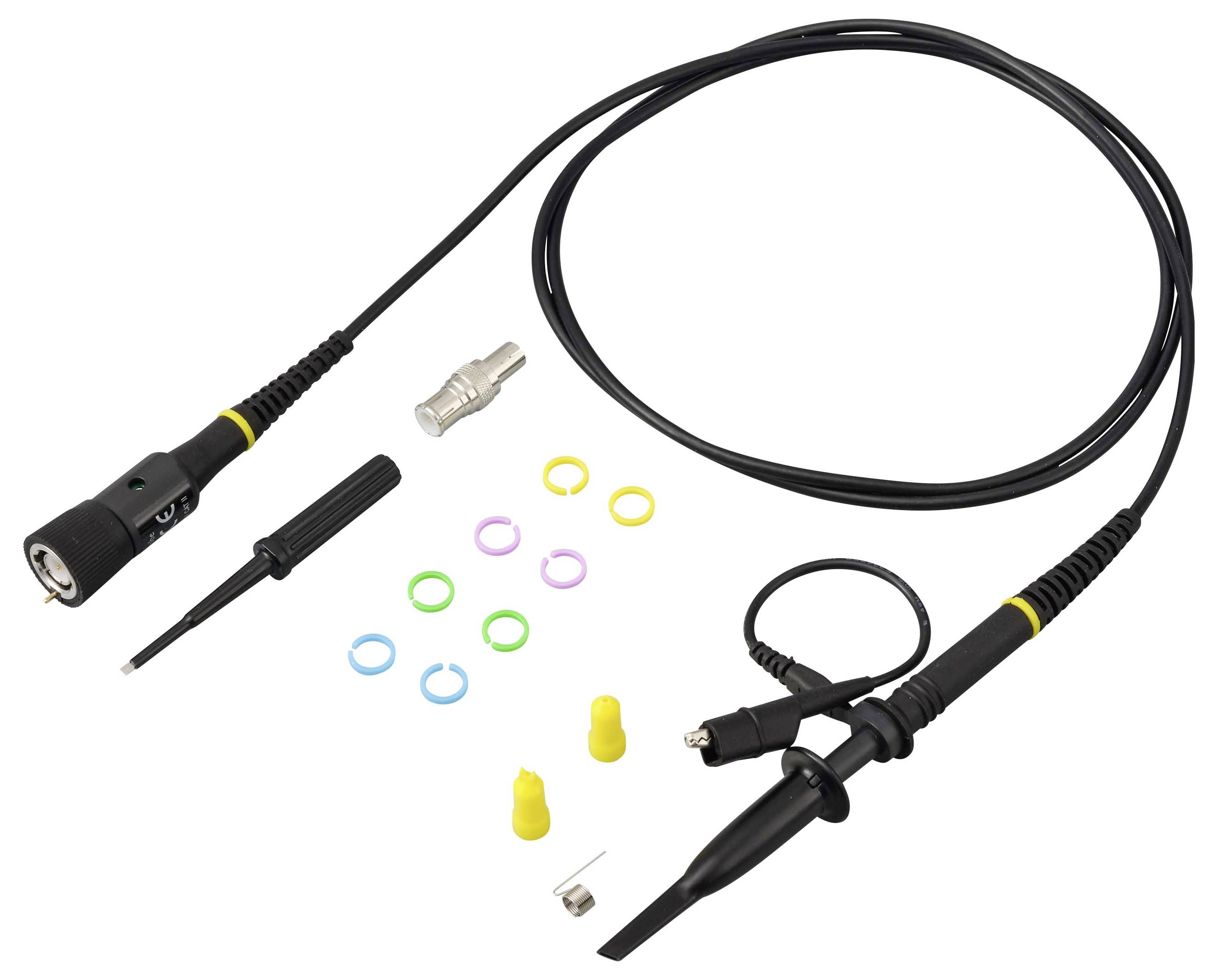

Kit mit schwarzem Kabelzubehör mit Koax-Steckverbindern, Metalladapter, kleinem Werkzeug und farbigen O-Ringen, angeordnet auf weißem Hintergrund.

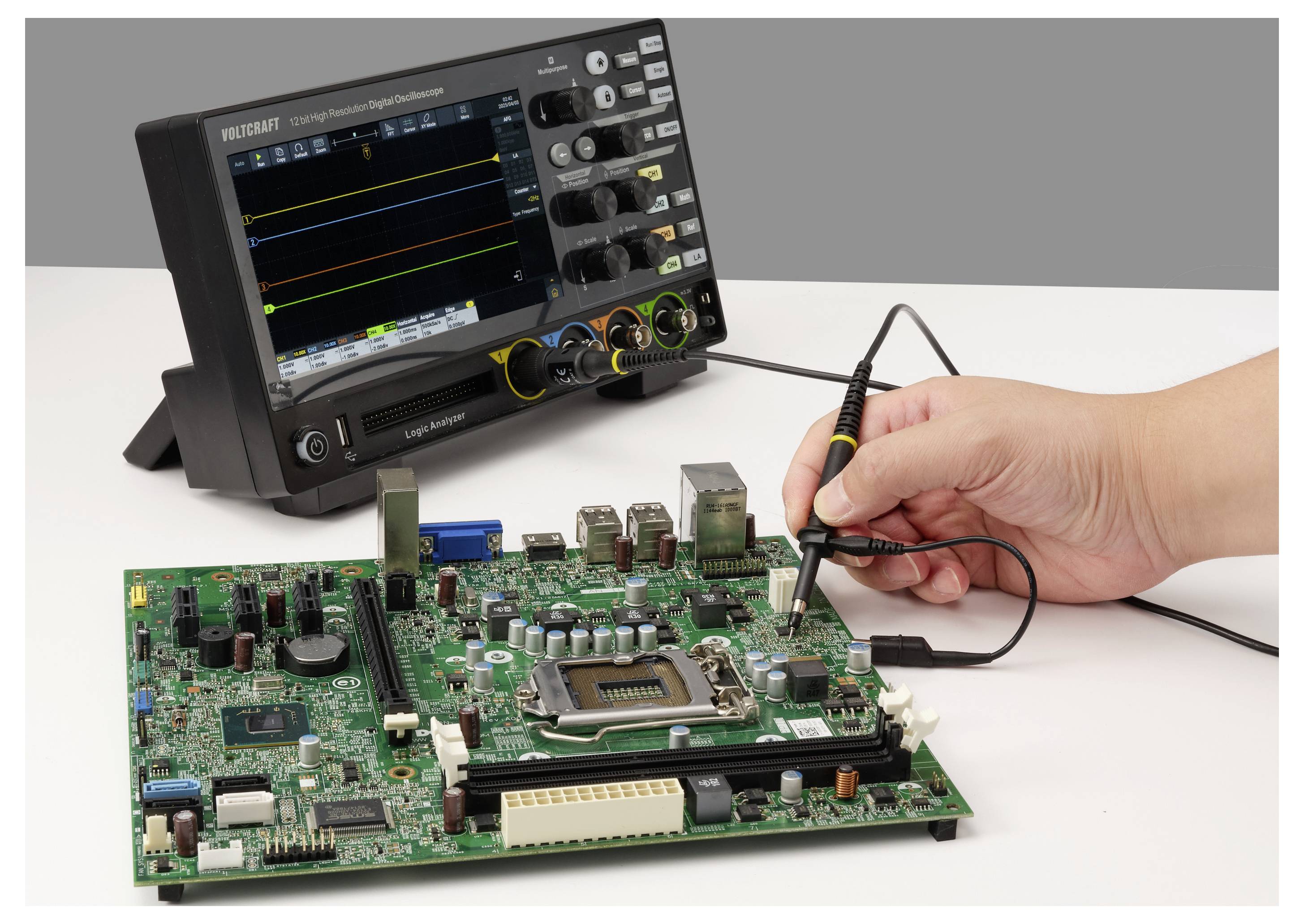

Eine Hand testet eine Leiterplatte mit einer Oszilloskopsonde, während ein Wellenformanalysator im Hintergrund Signale anzeigt.

1/4

Unser Service für Sie

Datenblatt (PDF)

Lieferung Do., 12. Nov.

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Anzahl

Stück

Gesamt (50,41 € / Stück)

50,41 €

zzgl. MwSt.

nur 7,50 €

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

VOLTCRAFT PP-450 Tastkopf 500 MHz 10:1 10 MΩ 12 pF 300 V 1.3 m

Dämpfung: 10
Eingangswiderstand: 10 MΩ
Eingangskapazität: 12 pF
Systembandbreite: 500 MHz
Kompensationsbereich: 9 pF – 25 pF
Maximale Betriebs-Eingangsspannung: 10X: ≤ 300 V RMS
Sicherheit: IEC-61010 CAT II 10X: 300 V AC

Technische Daten

Produkt-Art: Tastkopf

Bandbreite: 500 MHz

Teilerverhältnis: 10:1

Anstiegszeit: 0.7 ns

Nennspannung: 300 V

Eingangs-Kapazität: 12 pF

: Werksstandard (ohne Zertifikat)

Gewicht: 55 g

Kabellänge: 1.3 m

Messkategorie: CAT II 300 V

Stecker-Besonderheiten: isoliert
gerade

Plastikfreie Verpackung: Plastikfreie Verpackung

Dokumente & Downloads

Datenblatt

Datenblatt 3804130 VOLTCRAFT PP-450 Tastkopf isoliert, gerade 500 MHz 10:1 300 V

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3804130 VOLTCRAFT PP-450 Tastkopf isoliert, gerade 500 MHz 10:1 300 V

Garantiebedingungen

Garantiebedingungen 3804130 VOLTCRAFT PP-450 Tastkopf isoliert, gerade 500 MHz 10:1 300 V

Beschreibung

Der VOLTCRAFT PP-450 Tastkopf ist ein passiver Messfühler für Oszilloskope, der für professionelle Messaufgaben im gewerblichen Umfeld konzipiert ist. Das 55 g leichte Modell wird nach Werksstandard (ohne Zertifikat) kalibriert geliefert und bietet eine Systembandbreite von 500 MHz.

Präzise Signalübertragung
Mit einem festen Teilerverhältnis von 10:1, einem Eingangswiderstand von 10 MΩ sowie einer Eingangskapazität von 12 pF ermöglicht der Tastkopf genaue Messungen. Eine Anstiegszeit von 0,7 ns gewährleistet dabei eine detaillierte Darstellung von schnellen Signalflanken.

Sicherheit und Kompatibilität
Der Messfühler ist für eine maximale Betriebs-Eingangsspannung von 300 V RMS ausgelegt und entspricht der Messkategorie CAT II (300 V). Ein Kompensationsbereich von 9 bis 25 pF sorgt für eine genaue Abstimmung des 1,3 m langen Kabels an das jeweilige Oszilloskop.

Umfangreiches Zubehör

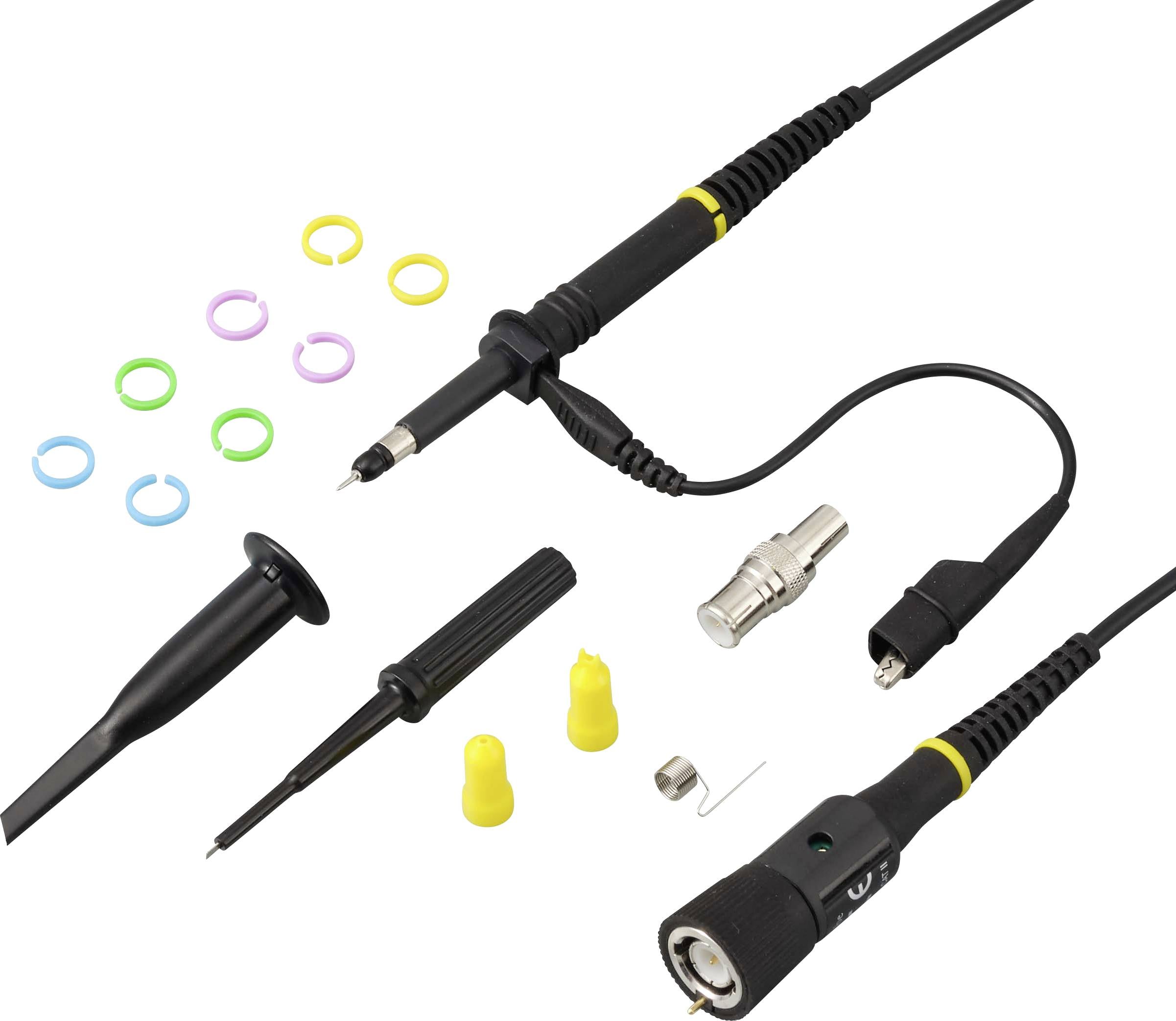

Für einen direkten und vielseitigen Einsatz am Arbeitsplatz umfasst der Lieferumfang unter anderem eine Hakenspitze, ein Erdungskabel mit Krokodilklemme, einen BNC-Adapter sowie zwei IC-Spitzen. Ein Einstellwerkzeug und acht Markierungsringe zur Kanalzuordnung runden das Set ab.
