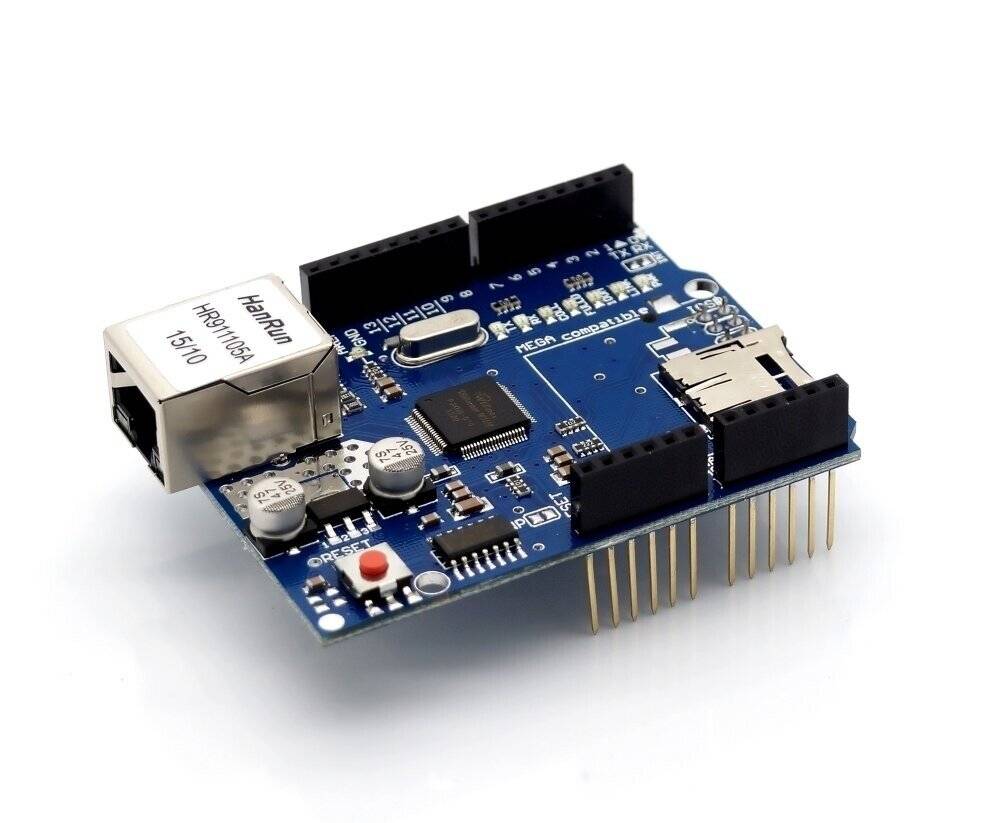

W5100 Ethernet Shield mit Micro-SD-Stecker für Arduino Uno Mega

Das Arduino Ethernet ist ein Mikrocontroller-Board das auf dem ATmega328 basiert. Es verfügt über 14 digitale Ein- / Ausgangspins, 6 analoge Eingänge, einen 16 MHz Quarzoszillator, einen RJ45-Anschluss, eine Strombuchse, einen ICSP-Header und eine Reset-Taste. Hinweis: Die Pins 10, 11, 12 und 13 sind für die Anbindung an das Ethernet-Modul reserviert und sollten nicht anderweitig verwendet werden. Dies reduziert die Anzahl der verfügbaren Pins auf 9, wobei 4 als PWM-Ausgänge zur Verfügung stehen. Ein optionales Power over Ethernet-Modul kann ebenfalls zur Platine hinzugefügt werden. Das Ethernet unterscheidet sich von anderen Boards dadurch, dass es keinen integrierten USB-zu-Seriell-Treiberchip hat, sondern eine Wiznet-Ethernet-Schnittstelle. Dies ist die gleiche Schnittstelle wie auf dem Ethernet-Shield. Ein integrierter microSD-Kartenleser, mit dem Dateien für die Bereitstellung über das Netzwerk gespeichert werden können, ist über die SD-Bibliothek zugänglich. Pin 10 ist für die Wiznet-Schnittstelle reserviert, SS für die SD-Karte ist auf Pin 4. Der 6-polige serielle Programmier-Header ist kompatibel mit dem seriellen USB-Adapter und auch mit den FTDI-USB-Kabeln oder mit Sparkfun- und Adafruit FTDI-Basis-USB-zu-Seriell-Breakout-Boards. Es bietet Unterstützung für das automatische Zurücksetzen, sodass Skizzen hochgeladen werden können, ohne die Reset-Taste auf der Platine zu drücken. Wenn der Arduino-Ethernet an einen USB-zu-Seriell-Adapter angeschlossen ist, wird er vom Adapter mit Strom versorgt. Mikrocontroller: ATmega328 Betriebsspannung: 5V Eingangsspannungsstecker (empfohlen): 7-12V Eingangsspannungsstecker (Grenzen): 6-20V Eingangsspannung PoE (Grenzwerte): 36-57V Digital I/O Pins: 14 (davon 4 pwm-Ausgang) Analog-Eingangspins: 6 DC Strom pro I/O Pin: 40 mA DC Strom für 3,3 V Pin: 50 mA Flash-Speicher: 32 KB (ATmega328), davon 0,5 KB vom Bootloader verwendet SRAM: 2 KB (ATmega328) EEPROM: 1 KB (ATmega328) Clock Geschwindigkeit: 16 MHz
