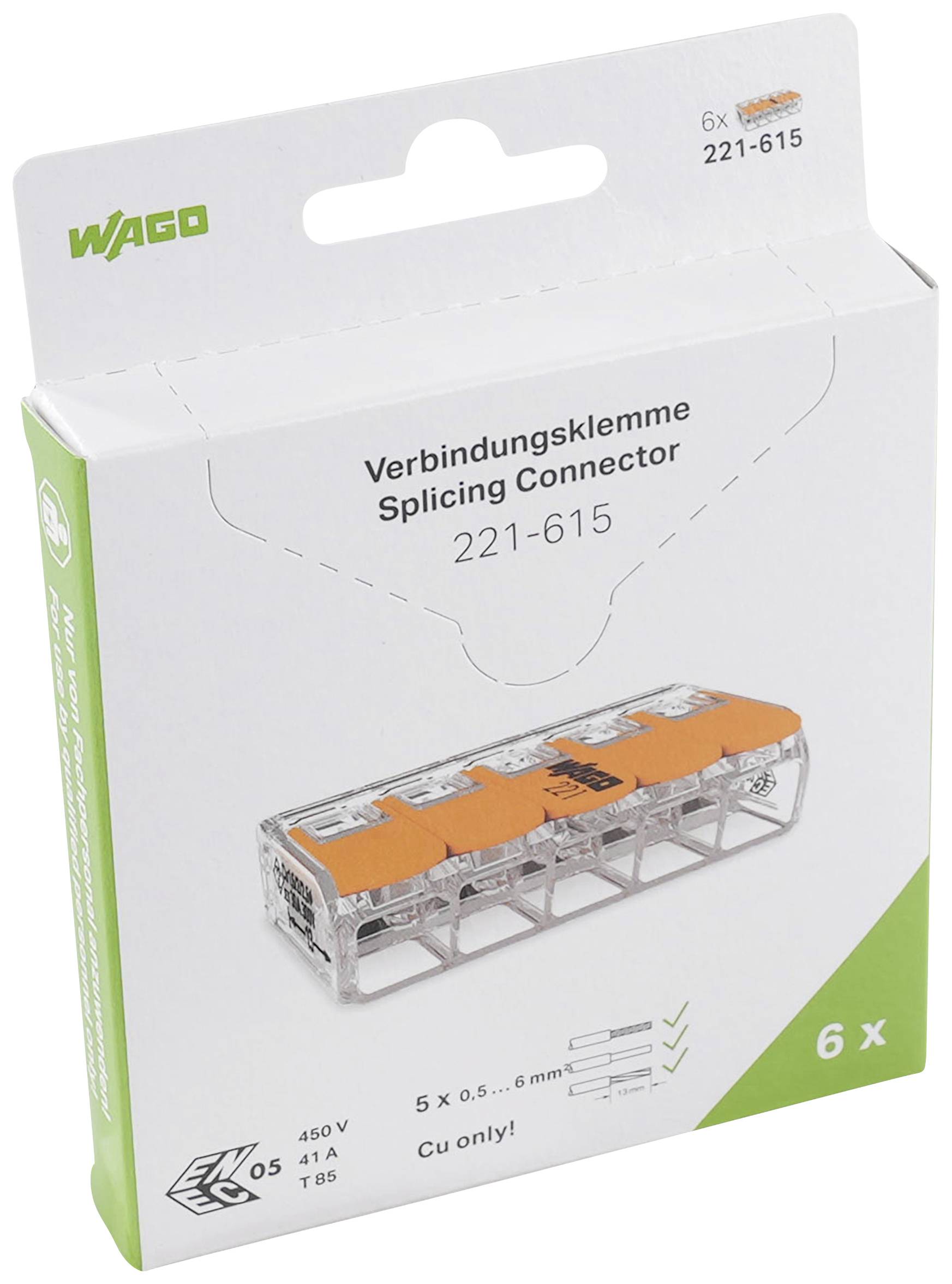

WAGO 221-615 221 Verbindungsklemme flexibel: 0.5-6 mm² starr: 0.5-6 mm² Polzahl: 5 6 St. Transparent, Orange
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Verbindungsklemme
Querschnitt flexibel (min.)
0.5 mm²
Querschnitt flexibel (max.)
6 mm²
Querschnitt starr (min.)
0.5 mm²
Querschnitt starr (max.)
6 mm²
Datenblatt (PDF)
Anzahl (Packungsgröße 6 St.)
Gesamt (1,26 € / Stück)
7,55 €
zzgl. MwSt.
Kostenfreier Versand mit
14 Tage Rückgaberecht inklusive (30 Tage mit)
Sie haben bereits das beste Angebot für Ihre Menge.
Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.
Highlights & Details
Verbindungsklemme Serie 221
- Um 40 % kleiner als das Vorgängermodell
Eco contribution recycling symbols
Technische Daten
- Produkt-Art
Verbindungsklemme
- Querschnitt flexibel (min.)
0.5 mm²
- Querschnitt flexibel (max.)
6 mm²
- Querschnitt starr (min.)
0.5 mm²
- Querschnitt starr (max.)
6 mm²
- Polzahl
5
- Herstellerfarbe
Transparent
Orange
- Serie
221
- Nennstrom
41 A
- Nennstrom - gerundet
41 A
- Inhalt
6 St.
- Abm.
(L x B) 21.1 mm x 36.7 mm
- Herst.-Teilenr.
221-615
20 - 10
- Abisolierlänge
12- 14 mm
- Anschluss
Zugfeder
- Isolationsmaterial
Kunststoff
- Nennspannung
450 V
- Breite
36.7 mm
- Länge
21.1 mm
- Temperaturbereich
bis +85 °C
Dokumente & Downloads
Datenblatt
Datenblatt 2564448 WAGO 221-615 221 Verbindungsklemme flexibel: 0.5-6 mm² starr: 0.5-6 mm² Polzahl: 5 6 St. Transparent, Orange
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 2564448 WAGO 221-615 221 Verbindungsklemme flexibel: 0.5-6 mm² starr: 0.5-6 mm² Polzahl: 5 6 St. Transparent, Orange
Beschreibung
Extrem schlank
Die Klemmen der Generation 221 sind ein echtes Raumwunder: Ihr Volumen hat sich im Vergleich zum Vorgängermodell (Serie 222) um 40 % reduziert. Damit können Elektroinstallateure jetzt auch Anwendungen mit beengten Einbaubedingungen problemlos realisieren. Dank des extrem schlanken Designs der neuen Serie lassen sich die verdrahteten Klemmen einfach und schnell in die Installationsdosen einlegen. Darüber hinaus bieten die Platzeinsparungen zusätzliche Möglichkeiten für spätere Erweiterungen.
Sehen, was Sache ist
Das neue Gehäusedesign der Serie 221 aus transparentem Kunststoff ermöglicht die einfache Sichtkontrolle der korrekten Leiterposition. Der Elektroinstallateur kann nach dem Anschließen sofort sehen, ob alle Leiter bis zum Anschlag eingesteckt und korrekt verbunden sind. Auch die korrekte Abisolierlänge der Leiter ist nun auf einen Blick einfach überprüfbar. Geschlossene Leitungstrichter sorgen für die eindeutige Führung der Leiter zur Klemmstelle.
Bedienerfreundlichkeit im Fokus
Über zwei Prüföffnungen kann der Installateur die Klemme selbst im eingebauten Zustand komfortabel und sicher prüfen und zwar mit allen gängigen Prüfspitzen. Die seitlichen Griff mulden im Gehäuse erhöhen die Bedienerfreundlichkeit beim Öffnen der Hebel. Die neue Klemmengeneration basiert auf der bewährten werkzeuglosen CAGE CLAMP®-Technologie, bei der die Klemmstellen mithilfe eines Betätigungshebels geöffnet und geschlossen werden. Der Unterschied zum Vorgängermodell: Jetzt geht das Betätigen des Hebels noch leichter von der Hand. Somit lassen sich die Leiter noch einfacher und schneller anschließen.
Große Applikationsvielfalt
Als Universalklemme ist die neue Serie 221 in der Lage, alle gängigen Leiterarten aufzunehmen: Mit nur einer Klemme lassen sich Leiterquerschnitte von 0,14 bis 4 mm² (feindrähtig) bzw. 0,2 bis 4 mm² (ein- und mehrdrähtig) abdecken. Dank des hohen zuverlässigen Nennstroms von 32 A und einer Nennspannung von 450 V eignet sich die Serie 221 für vielfältige Applikationen. Typische Anwendungen in der Gebäudetechnik sind das Anschließen von Leuchten, Jalousiemotoren sowie das Verdrahten von Sprechanlagen, Tür- und Torsteuerungen. In der Industrie eignet sich die Verbindungsklemme ideal für die Verdrahtung unter anderem von Motoren und Pumpen.
Die Klemmen der Generation 221 sind ein echtes Raumwunder: Ihr Volumen hat sich im Vergleich zum Vorgängermodell (Serie 222) um 40 % reduziert. Damit können Elektroinstallateure jetzt auch Anwendungen mit beengten Einbaubedingungen problemlos realisieren. Dank des extrem schlanken Designs der neuen Serie lassen sich die verdrahteten Klemmen einfach und schnell in die Installationsdosen einlegen. Darüber hinaus bieten die Platzeinsparungen zusätzliche Möglichkeiten für spätere Erweiterungen.
Sehen, was Sache ist
Das neue Gehäusedesign der Serie 221 aus transparentem Kunststoff ermöglicht die einfache Sichtkontrolle der korrekten Leiterposition. Der Elektroinstallateur kann nach dem Anschließen sofort sehen, ob alle Leiter bis zum Anschlag eingesteckt und korrekt verbunden sind. Auch die korrekte Abisolierlänge der Leiter ist nun auf einen Blick einfach überprüfbar. Geschlossene Leitungstrichter sorgen für die eindeutige Führung der Leiter zur Klemmstelle.
Bedienerfreundlichkeit im Fokus
Über zwei Prüföffnungen kann der Installateur die Klemme selbst im eingebauten Zustand komfortabel und sicher prüfen und zwar mit allen gängigen Prüfspitzen. Die seitlichen Griff mulden im Gehäuse erhöhen die Bedienerfreundlichkeit beim Öffnen der Hebel. Die neue Klemmengeneration basiert auf der bewährten werkzeuglosen CAGE CLAMP®-Technologie, bei der die Klemmstellen mithilfe eines Betätigungshebels geöffnet und geschlossen werden. Der Unterschied zum Vorgängermodell: Jetzt geht das Betätigen des Hebels noch leichter von der Hand. Somit lassen sich die Leiter noch einfacher und schneller anschließen.
Große Applikationsvielfalt
Als Universalklemme ist die neue Serie 221 in der Lage, alle gängigen Leiterarten aufzunehmen: Mit nur einer Klemme lassen sich Leiterquerschnitte von 0,14 bis 4 mm² (feindrähtig) bzw. 0,2 bis 4 mm² (ein- und mehrdrähtig) abdecken. Dank des hohen zuverlässigen Nennstroms von 32 A und einer Nennspannung von 450 V eignet sich die Serie 221 für vielfältige Applikationen. Typische Anwendungen in der Gebäudetechnik sind das Anschließen von Leuchten, Jalousiemotoren sowie das Verdrahten von Sprechanlagen, Tür- und Torsteuerungen. In der Industrie eignet sich die Verbindungsklemme ideal für die Verdrahtung unter anderem von Motoren und Pumpen.
