Name: Wago 3-Leiter-Durchgangsklemme mit Drücker 16 mm², blau, 1 Stk.
Brand: WAGO
SKU: 816370000

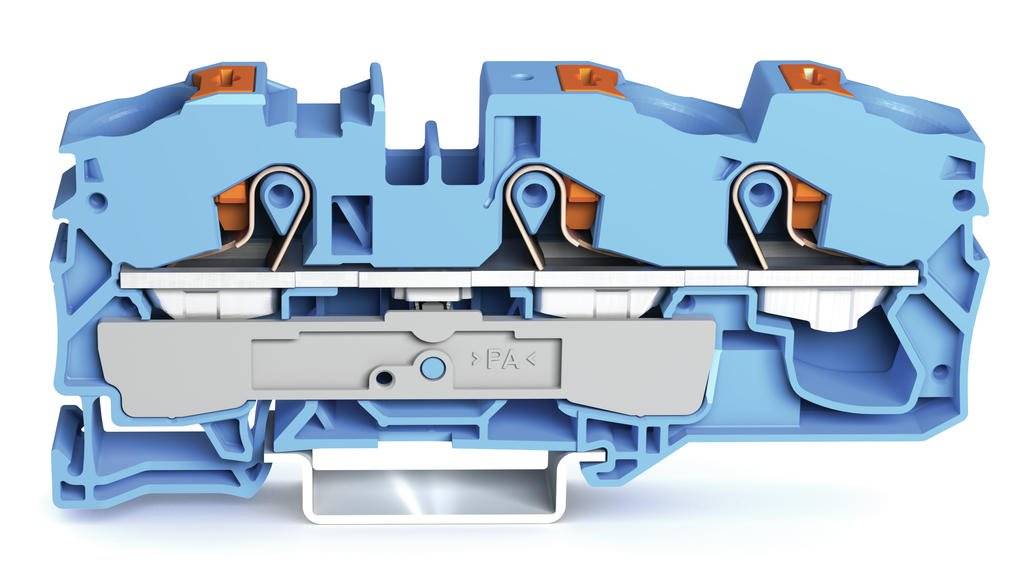

Wago 3-Leiter-Durchgangsklemme mit Drücker 16 mm², blau, 1 Stk.-0

Wago 3-Leiter-Durchgangsklemme mit Drücker 16 mm², blau, 1 Stk.-1

1/2

Produkt-Art

Durchgangsklemme

Anschluss

Push-In-Klemme

Querschnitt flexibel (max.)

16 mm²

Querschnitt starr (max.)

25 mm²

Nennstrom - gerundet

76 A

Datenblatt (PDF)

Nicht verfügbar

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Verkauf und Versand durch Conrad Electronic

Rechtliche Bedenken melden

Highlights & Details

WAGO GmbH & Co. KG WAGO GmbH & Co. KG 3-Leiter-Durchgangsklemme 16qmm, blau 2216-1304

0,5..25 mm², 2,5..16 mm², 0,5..16 mm², 76 A, 800 V, Federzuganschluss, 1, 3, Hutschiene TH35, Thermoplast, 105 °C, V0, 12 mm, 91,8 mm, 37,1 mm, Explosionsgeprüfte Ausführung "Ex e": ja, Abschlussplatte erforderlich: ja, blau, Etagen intern gebrückt: nein

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Technische Daten

Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse: 0,5..25 mm²Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse: 2,5..16 mm²Anschließbarer Leiterquerschnitt eindrähtig: 2,5..16 mm²Anschließbarer Leiterquerschnitt mehrdrähtig: 0,5..16 mm²Bemessungsstrom In: 76 ABemessungsspannung: 800 VAusführung elektrischer Anschluss 1: FederzuganschlussAusführung elektrischer Anschluss 2: FederzuganschlussAnzahl der Etagen: 1Anzahl der Klemmstellen je Etage: 3Montageart: Hutschiene TH35Werkstoff des Isolierkörpers: ThermoplastBetriebstemperatur: 105 °CBrennbarkeitsklasse des Isolierstoffs nach UL 94: V0Breite: 12 mmHöhe: 91,8 mmTiefe: 37,1 mmExplosionsgeprüfte Ausführung "Ex e": jaAbschlussplatte erforderlich: jaFarbe: blauEtagen intern gebrückt: neinECLASS 7: Durchgangs-Reihenklemme (27141120)

Produkt-Art: Durchgangsklemme

Besonderheiten: mit Drücker
mit CAGE CLAMP®

Anschluss: Push-In-Klemme

Belegung: (a+b+c)

Querschnitt flexibel (min.): 0.50 mm²

Querschnitt flexibel (max.): 16 mm²

Querschnitt starr (min.): 0.50 mm²

Querschnitt starr (max.): 25 mm²

AWG min.: 20

AWG max.: 4

Klemmenbreite: 12 mm

Anzahl Reihen: 1

Polzahl je Reihe: 3

Polzahl: 3

Herstellerfarbe: Blue

Nennstrom: 76 A

Nennstrom - gerundet: 76 A

Abisolierlänge (min.): 18 mm

Abisolierlänge (max.): 20 mm

Herst.-Teilenr.: 2216-1304

Inhalt: 1 St.

Industrieverpackung: Ja

Typ: 2216-1304

Abm.: (B x H) 92.0000 mm x 12.0000 mm

Breite: 92.0000 mm

Höhe: 12.0000 mm

Passend für (Details): Tragschiene 35 x 15 und 35 x 7.5

Gewicht: 0.0320

Brennbarkeitsklasse: V0

Isolationsmaterial: Thermoplast

Material: Polyamid

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 816370000 Wago 3-Leiter-Durchgangsklemme mit Drücker 16 mm², blau, 1 Stk.

Beschreibung

Sperrgut: Nein Hersteller: WAGO GmbH & Co. KG Bezeichnung: 3-Leiter-Durchgangsklemme Typenbezeichnung: 2216-1304 Bezeichnung 2: 16qmm, blau Herstellerprogramm: Produktgruppe 36;Reihenklemmen TOPJOB S mit Drücker;Serie 2216;Serie2216;TOPJOB S Reihenklemmen mit Drücker Hersteller-Artikelnummer: 2216-1304 Langtext: 3-Leiter-Durchgangsklemme mit Drücker 16 mm² mit Prüföffnung für Anwendungen Ex i geeignet seitliche und mittige Beschriftung für Tragschiene 35 x 15 und 35 x 7,5 Push-in CAGE CLAMP® 16,00 mm² blau Artikelklasse: Durchgangs-Reihenklemme Produktkategorie: Reihenklemmen>Durchgangs-Reihenklemme Verpackungseinheit: 20 Stk. Kurztext: WAGO GmbH & Co. KG 3-Leiter-Durchgangsklemme 2216-1304 16qmm, blau Produktgruppe 36;Reihenklemmen
