Wago 870-501, 5 mm, 70 mm, 40 mm, 500 V
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Doppelstock-Durchgangsklemme
Anschluss
Zugfeder
Querschnitt flexibel (max.)
4 mm²
Querschnitt starr (max.)
2.50 mm²
Nennstrom - gerundet
24 A
Datenblatt (PDF)
Anzahl
Gesamt
1,64 €
zzgl. MwSt.
5,12 €
Sie haben bereits das beste Angebot für Ihre Menge.
Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.
Highlights & Details
Wago 870-501, 5 mm, 70 mm, 40 mm, 500 V
- 0,08..4 mm², 0,25..2,5 mm², 0,08..2,5 mm², 24 A, 500 V, Federzuganschluss, 2, Hutschiene TH35, Thermoplast, 105 °C, V0, 5 mm, 70 mm, 40 mm, Explosionsgeprüfte Ausführung "Ex e": nein, Abschlussplatte erforderlich: ja, grau, Etagen intern gebrückt: nein
Eco contribution recycling symbols
Technische Daten
- Doppelstockklemme
- Produkt-Art
Doppelstock-Durchgangsklemme
- Anschluss
Zugfeder
- Belegung
L
L
- Querschnitt flexibel (min.)
0.08 mm²
- Querschnitt flexibel (max.)
4 mm²
- Querschnitt starr (min.)
0.08 mm²
- Querschnitt starr (max.)
2.50 mm²
- AWG min.
28
- AWG max.
12
- Klemmenbreite
5 mm
- Anzahl Reihen
2
- Polzahl je Reihe
2
- Polzahl
4
- Herstellerfarbe
Grau
- Nennstrom
24 A
- Nennstrom - gerundet
24 A
- Nennspannung
500 V
- Abisolierlänge (max.)
6 mm
- Herst.-Teilenr.
870-501
- Inhalt
1 St.
- Industrieverpackung
Ja
- Typ
870-501
- Abm.
(L x B x H) 5 x 5 x 40 mm
- Breite
5 mm
- Höhe
40 mm
- Länge
5 mm
- Gewicht
0.01
- UKCA
nicht relevant
Dokumente & Downloads
Datenblatt
Datenblatt 801316764 Wago 870-501, 5 mm, 70 mm, 40 mm, 500 V
Beschreibung
WAGO GmbH & Co. KG Doppelstockklemme 870-501

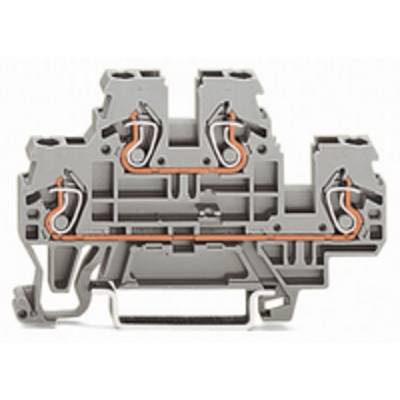

Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.
Hersteller:WAGO GmbH & Co. KGBezeichnung:Doppelstockklemme 0,08-2,4mmq grau L/LTyp:870-501Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse:0,08..4 mm²Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse:0,25..2,5 mm²Anschließbarer Leiterquerschnitt eindrähtig:0,08..2,5 mm²Anschließbarer Leiterquerschnitt mehrdrähtig:0,08..2,5 mm²Bemessungsstrom In:24 ABemessungsspannung:500 VAusführung elektrischer Anschluss 1:FederzuganschlussAusführung elektrischer Anschluss 2:FederzuganschlussAnzahl der Etagen:2Anzahl der Klemmstellen je Etage:2Montageart:Hutschiene TH35Werkstoff des Isolierkörpers:ThermoplastBetriebstemperatur:105 °CBrennbarkeitsklasse des Isolierstoffs nach UL 94:V0Breite:5 mmHöhe:70 mmTiefe:40 mmExplosionsgeprüfte Ausführung Ex e:neinAbschlussplatte erforderlich:jaFarbe:grauEtagen intern gebrückt:nein
WAGO GmbH & Co. KG Doppelstockklemme 870-501: weitere Details
Doppelstockklemme
Durchgangs-/Durchgangsklemme
L/L
für Tragschiene 35 x 15 und 35 x 7,5
2,5 mm²
CAGE CLAMP®
2,50 mm²
grauDoppelstockklemme Serie 870 mit CAGE CLAMP®
Die Doppelstockklemme mit der Artikelnummer 870-501 verspricht eine saubere ordentliche Elektroinstallation. Diese Doppelstockklemme benötigt für den Leiteranschluss eine Abisolierlänge zwischen 6 und 7 mm . Die Doppelstockklemme erfüllt zudem auch die Funktion Durchgangsklemme. Dieses Produkt ist mit der CAGE CLAMP®-Technologie ausgerüstet. Der bewährte und wartungsfreie CAGE CLAMP® Universalanschluss ermöglicht den Anschluss aller Leiterarten mit einer Käfigzugfeder. Eine Vorbehandlung der Leiter, z.B. durch das Aufcrimpen von Aderendhülsen, ist nicht erforderlich. In Abhängigkeit von der Leiterart ist die Doppelstockklemme geeignet für Leiterquerschnitte von 0,08 mm² bis 2,5 mm². EAN: 4044918630863
Geliefert wird: WAGO GmbH & Co. KG Doppelstockklemme 0,08-2,4mmq grau L/L 870-501, Verpackungseinheit: 1 Stk., EAN: 4044918630863

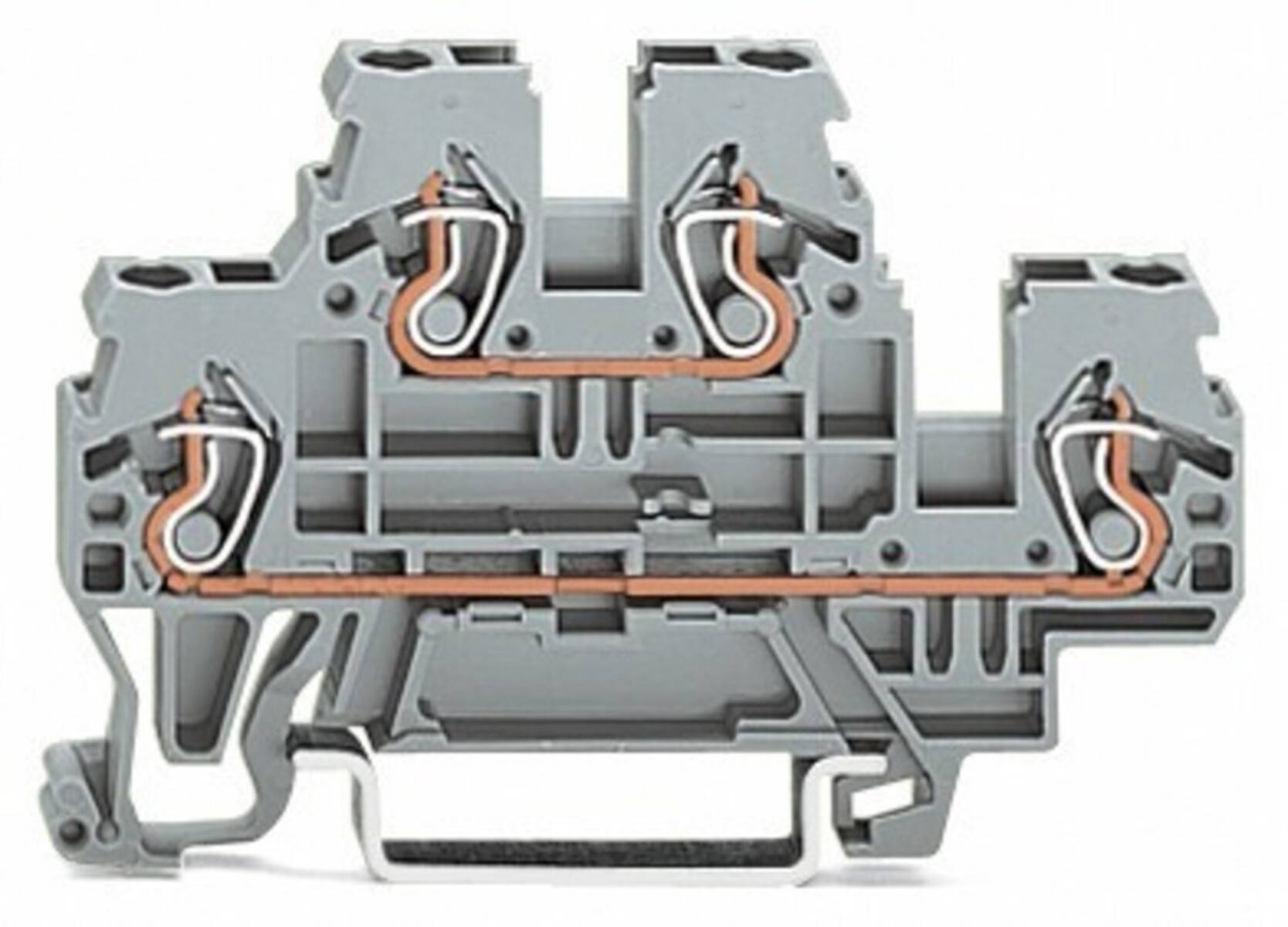

Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.
Hersteller:WAGO GmbH & Co. KGBezeichnung:Doppelstockklemme 0,08-2,4mmq grau L/LTyp:870-501Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse:0,08..4 mm²Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse:0,25..2,5 mm²Anschließbarer Leiterquerschnitt eindrähtig:0,08..2,5 mm²Anschließbarer Leiterquerschnitt mehrdrähtig:0,08..2,5 mm²Bemessungsstrom In:24 ABemessungsspannung:500 VAusführung elektrischer Anschluss 1:FederzuganschlussAusführung elektrischer Anschluss 2:FederzuganschlussAnzahl der Etagen:2Anzahl der Klemmstellen je Etage:2Montageart:Hutschiene TH35Werkstoff des Isolierkörpers:ThermoplastBetriebstemperatur:105 °CBrennbarkeitsklasse des Isolierstoffs nach UL 94:V0Breite:5 mmHöhe:70 mmTiefe:40 mmExplosionsgeprüfte Ausführung Ex e:neinAbschlussplatte erforderlich:jaFarbe:grauEtagen intern gebrückt:nein
WAGO GmbH & Co. KG Doppelstockklemme 870-501: weitere Details
Doppelstockklemme
Durchgangs-/Durchgangsklemme
L/L
für Tragschiene 35 x 15 und 35 x 7,5
2,5 mm²
CAGE CLAMP®
2,50 mm²
grauDoppelstockklemme Serie 870 mit CAGE CLAMP®
Die Doppelstockklemme mit der Artikelnummer 870-501 verspricht eine saubere ordentliche Elektroinstallation. Diese Doppelstockklemme benötigt für den Leiteranschluss eine Abisolierlänge zwischen 6 und 7 mm . Die Doppelstockklemme erfüllt zudem auch die Funktion Durchgangsklemme. Dieses Produkt ist mit der CAGE CLAMP®-Technologie ausgerüstet. Der bewährte und wartungsfreie CAGE CLAMP® Universalanschluss ermöglicht den Anschluss aller Leiterarten mit einer Käfigzugfeder. Eine Vorbehandlung der Leiter, z.B. durch das Aufcrimpen von Aderendhülsen, ist nicht erforderlich. In Abhängigkeit von der Leiterart ist die Doppelstockklemme geeignet für Leiterquerschnitte von 0,08 mm² bis 2,5 mm². EAN: 4044918630863
Geliefert wird: WAGO GmbH & Co. KG Doppelstockklemme 0,08-2,4mmq grau L/L 870-501, Verpackungseinheit: 1 Stk., EAN: 4044918630863
Ausführung
- Allgemein:
- Breite: 5 mm
- Tiefe: 70 mm
- Höhe: 40 mm
- Nennspannung: 500 V
Lieferumfang
- Geliefert wird: WAGO GmbH & Co. KG Doppelstockklemme 0,08-2,4mmq grau L/L 870-501, Verpackungseinheit: 1 Stk., EAN: 4044918630863
