WAGO GmbH & Co. KG Durchgangsklemme 870-831
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Durchgangsklemme
Anschluss
Zugfeder
Querschnitt flexibel (max.)
4 mm²
Querschnitt starr (max.)
2.50 mm²
Nennstrom - gerundet
24 A
Datenblatt (PDF)
1584 Stück
Verkauf und Versand:
versandkostenfrei ab 100,00 € Bestellwert bei diesem Anbieter
Anzahl
Gesamt
0,98 €
zzgl. MwSt.
5,41 €
Sie haben bereits das beste Angebot für Ihre Menge.
Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.
Highlights & Details
WAGO GmbH & Co. KG WAGO GmbH & Co. KG Durchgangsklemme 0,08-2,5/4mmq grau 870-831
- 0,08..4 mm², 0,25..2,5 mm², 0,08..2,5 mm², 24 A, 500 V, Federzuganschluss, 1, 4, Hutschiene TH35, Thermoplast, 105 °C, V0, 5 mm, 55 mm, 27,5 mm, Explosionsgeprüfte Ausführung "Ex e": nein, Abschlussplatte erforderlich: ja, grau, Etagen intern gebrückt: nein
Eco contribution recycling symbols
Technische Daten
- Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse: 0,08..4 mm²Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse: 0,25..2,5 mm²Anschließbarer Leiterquerschnitt eindrähtig: 0,08..2,5 mm²Anschließbarer Leiterquerschnitt mehrdrähtig: 0,08..2,5 mm²Bemessungsstrom In: 24 ABemessungsspannung: 500 VAusführung elektrischer Anschluss 1: FederzuganschlussAusführung elektrischer Anschluss 2: FederzuganschlussAnzahl der Etagen: 1Anzahl der Klemmstellen je Etage: 4Montageart: Hutschiene TH35Werkstoff des Isolierkörpers: ThermoplastBetriebstemperatur: 105 °CBrennbarkeitsklasse des Isolierstoffs nach UL 94: V0Breite: 5 mmHöhe: 55 mmTiefe: 27,5 mmExplosionsgeprüfte Ausführung "Ex e": neinAbschlussplatte erforderlich: jaFarbe: grauEtagen intern gebrückt: neinECLASS 7: Durchgangs-Reihenklemme (27141120)
- Produkt-Art
Durchgangsklemme
- Anschluss
Zugfeder
- Belegung
L
- Querschnitt flexibel (min.)
0.08 mm²
- Querschnitt flexibel (max.)
4 mm²
- Querschnitt starr (min.)
0.08 mm²
- Querschnitt starr (max.)
2.50 mm²
- AWG min.
28
- AWG max.
12
- Klemmenbreite
5 mm
- Anzahl Reihen
1
- Polzahl je Reihe
4
- Polzahl
4
- Herstellerfarbe
Grau
- Nennstrom
24 A
- Nennstrom - gerundet
24 A
- Nennspannung
500 V
- Abisolierlänge (max.)
6 mm
- Herst.-Teilenr.
870-831
- Inhalt
1 St.
- Industrieverpackung
Ja
- Typ
870-831
- Abm.
(L x B x H) 5 x 5 x 27.50 mm
- Breite
5 mm
- Höhe
27.50 mm
- Länge
5 mm
- Gewicht
7.33 g
- UKCA
nicht relevant
Dokumente & Downloads
Datenblatt
Datenblatt 801318576 WAGO GmbH & Co. KG Durchgangsklemme 870-831
Beschreibung

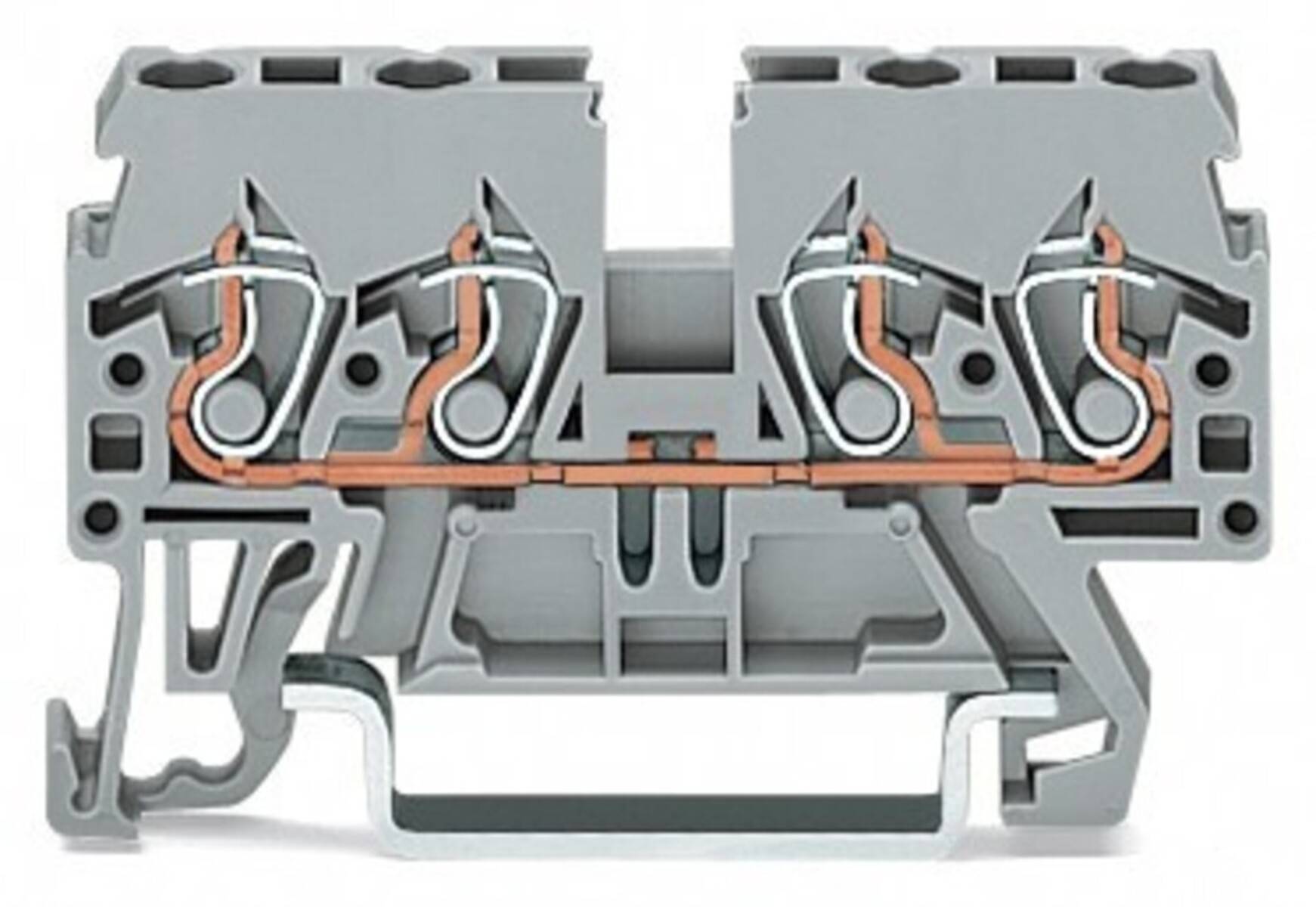

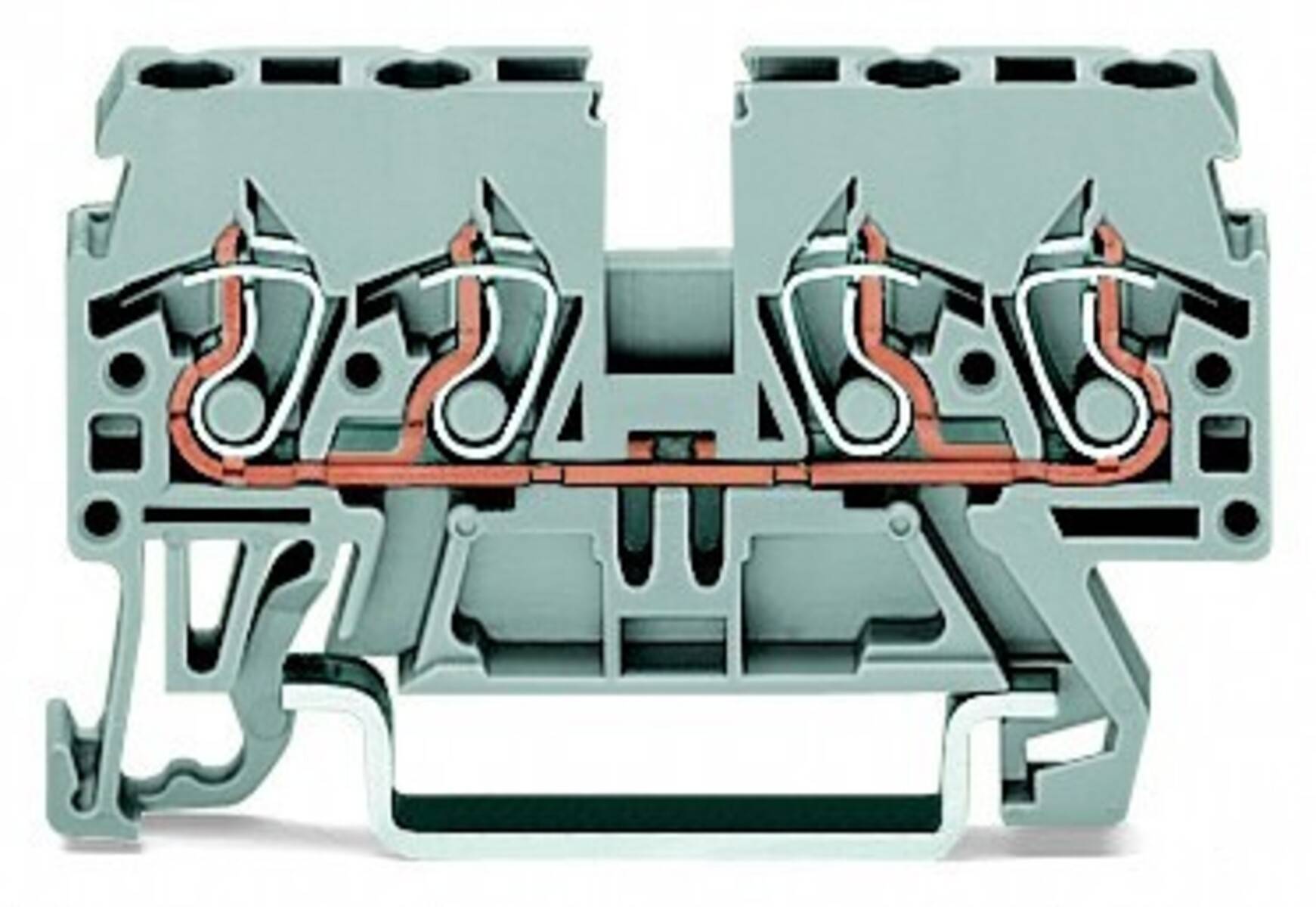

WAGO GmbH & Co. KG Durchgangsklemme 870-831
Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.
Hersteller:WAGO GmbH & Co. KGBezeichnung:Durchgangsklemme 0,08-2,5/4mmq grauTyp:870-831Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse:0,08..4 mm²Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse:0,25..2,5 mm²Anschließbarer Leiterquerschnitt eindrähtig:0,08..2,5 mm²Anschließbarer Leiterquerschnitt mehrdrähtig:0,08..2,5 mm²Bemessungsstrom In:24 ABemessungsspannung:500 VAusführung elektrischer Anschluss 1:FederzuganschlussAusführung elektrischer Anschluss 2:FederzuganschlussAnzahl der Etagen:1Anzahl der Klemmstellen je Etage:4Montageart:Hutschiene TH35Werkstoff des Isolierkörpers:ThermoplastBetriebstemperatur:105 °CBrennbarkeitsklasse des Isolierstoffs nach UL 94:V0Breite:5 mmHöhe:55 mmTiefe:27,5 mmExplosionsgeprüfte Ausführung Ex e:neinAbschlussplatte erforderlich:jaFarbe:grauEtagen intern gebrückt:nein
WAGO GmbH & Co. KG Durchgangsklemme 870-831: weitere Details

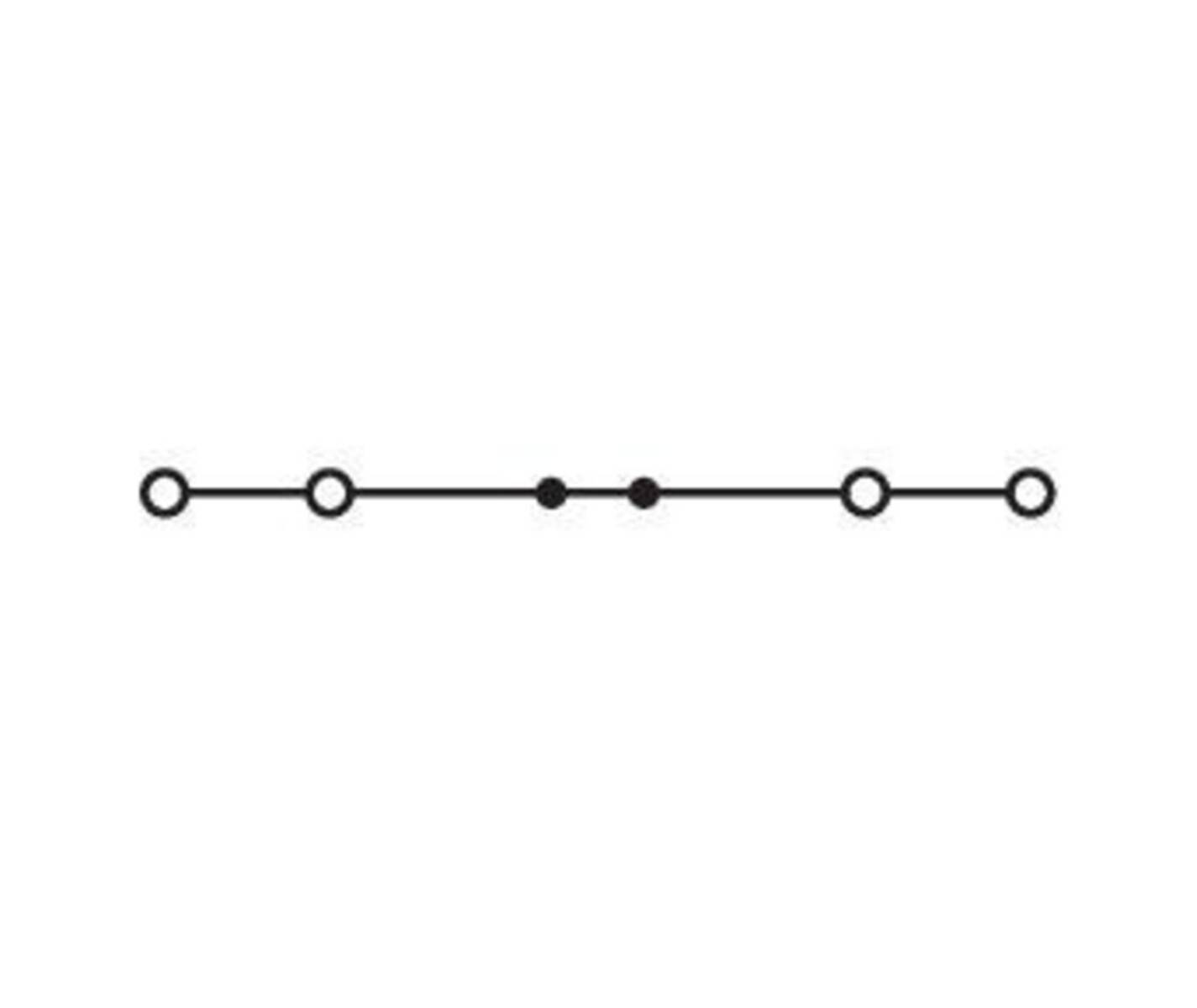

4-Leiter-Durchgangsklemme
2,5 mm²
seitliche und mittige Beschriftung
für Tragschiene 35 x 15 und 35 x 7,5
CAGE CLAMP®
2,50 mm²
grauDurchgangsklemme Serie 870 mit CAGE CLAMP®
Die Durchgangsklemme mit der Artikelnummer 870-831 ermöglicht eine schnelle und zuverlässige Verbindung. Bei dieser Durchgangsklemme ist für den Leiteranschluss eine Abisolierlänge im Bereich von 6 bis 7 mm erforderlich. Die Mini Reihenklemmen sind dank ihrer kompakten Bauform optimal für den Einsatz in beengten Platzverhältnissen geeignet. Für volle Flexibilität in der Anwendung stehen zudem verschiedene Montage- und Betätigungsvarianten zur Auswahl. Die Miniklemmen können so je nach Einsatzanforderungen gewählt werden. Dieses Produkt ist mit der CAGE CLAMP®-Technologie ausgerüstet. Mit dem CAGE CLAMP® Universalanschluss steht Ihnen eine zuverlässige und wartungsfreie Anschlusstechnik zur Verfügung, um sämtliche Leiterarten mithilfe einer Käfigzugfeder anzuschließen. Es ist keine Vorbehandlung der Leiter notwendig, beispielsweise durch das Aufcrimpen von Aderendhülsen. Diese Durchgangsklemme ist in Abhängigkeit von der Leiterart für Leiterquerschnitte von 0,08 mm² bis 2,5 mm² geeignet. Durch ein Betätigungswerkzeug wird diese Mini-Reihenklemme betätigt. EAN: 4045454094621
Geliefert wird: WAGO GmbH & Co. KG Durchgangsklemme 0,08-2,5/4mmq grau 870-831, Verpackungseinheit: 1 Stk., EAN: 4045454094621
Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.
Hersteller:WAGO GmbH & Co. KGBezeichnung:Durchgangsklemme 0,08-2,5/4mmq grauTyp:870-831Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse:0,08..4 mm²Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse:0,25..2,5 mm²Anschließbarer Leiterquerschnitt eindrähtig:0,08..2,5 mm²Anschließbarer Leiterquerschnitt mehrdrähtig:0,08..2,5 mm²Bemessungsstrom In:24 ABemessungsspannung:500 VAusführung elektrischer Anschluss 1:FederzuganschlussAusführung elektrischer Anschluss 2:FederzuganschlussAnzahl der Etagen:1Anzahl der Klemmstellen je Etage:4Montageart:Hutschiene TH35Werkstoff des Isolierkörpers:ThermoplastBetriebstemperatur:105 °CBrennbarkeitsklasse des Isolierstoffs nach UL 94:V0Breite:5 mmHöhe:55 mmTiefe:27,5 mmExplosionsgeprüfte Ausführung Ex e:neinAbschlussplatte erforderlich:jaFarbe:grauEtagen intern gebrückt:nein
WAGO GmbH & Co. KG Durchgangsklemme 870-831: weitere Details
4-Leiter-Durchgangsklemme
2,5 mm²
seitliche und mittige Beschriftung
für Tragschiene 35 x 15 und 35 x 7,5
CAGE CLAMP®
2,50 mm²
grauDurchgangsklemme Serie 870 mit CAGE CLAMP®
Die Durchgangsklemme mit der Artikelnummer 870-831 ermöglicht eine schnelle und zuverlässige Verbindung. Bei dieser Durchgangsklemme ist für den Leiteranschluss eine Abisolierlänge im Bereich von 6 bis 7 mm erforderlich. Die Mini Reihenklemmen sind dank ihrer kompakten Bauform optimal für den Einsatz in beengten Platzverhältnissen geeignet. Für volle Flexibilität in der Anwendung stehen zudem verschiedene Montage- und Betätigungsvarianten zur Auswahl. Die Miniklemmen können so je nach Einsatzanforderungen gewählt werden. Dieses Produkt ist mit der CAGE CLAMP®-Technologie ausgerüstet. Mit dem CAGE CLAMP® Universalanschluss steht Ihnen eine zuverlässige und wartungsfreie Anschlusstechnik zur Verfügung, um sämtliche Leiterarten mithilfe einer Käfigzugfeder anzuschließen. Es ist keine Vorbehandlung der Leiter notwendig, beispielsweise durch das Aufcrimpen von Aderendhülsen. Diese Durchgangsklemme ist in Abhängigkeit von der Leiterart für Leiterquerschnitte von 0,08 mm² bis 2,5 mm² geeignet. Durch ein Betätigungswerkzeug wird diese Mini-Reihenklemme betätigt. EAN: 4045454094621
Geliefert wird: WAGO GmbH & Co. KG Durchgangsklemme 0,08-2,5/4mmq grau 870-831, Verpackungseinheit: 1 Stk., EAN: 4045454094621
Ausführung
- Ausstattung: 0,08..4 mm², 0,25..2,5 mm², 0,08..2,5 mm², 0,08..2,5 mm², 500 V, Thermoplast, 105 °C, V0, grau
Lieferumfang
- Geliefert wird: WAGO GmbH & Co. KG Durchgangsklemme 0,08-2,5/4mmq grau 870-831, Verpackungseinheit: 1 Stk., EAN: 4045454094621
