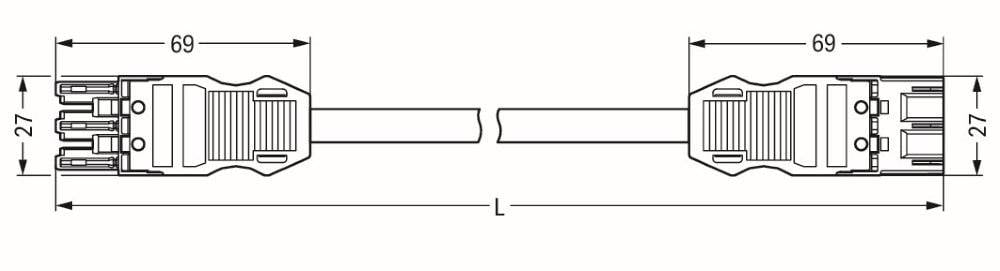

WAGO WINSTA MIDI Steckverbinder-System 3-5x4 mm² Verbindungsleitung, Buchse - Stecker, 3 polig, weiß
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Verpackungsart
Piece
Produkt-Art
Verbindungsleitung
Anschluss
Buchse
Stecker
Querschnitt flexibel (max.)
1.5 mm²
Inhalt
1 St.
Datenblatt (PDF)
100 Stück
Verkauf und Versand:
versandkostenfrei ab 100,00 € Bestellwert bei diesem Anbieter
Anzahl
Gesamt
7,18 €
zzgl. MwSt.
5,41 €
Sie haben bereits das beste Angebot für Ihre Menge.
Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.
Highlights & Details
WINSTA Verbindungsleitung
- 250 V, 16 A, 3, Schutzart (IP): IP20, Verbindungskabel, Buchse, Stecker, ultraschallverdichtete Aderenden, 4000 mm, Mechanische Codierung: ja, weiß, Polyamid (PA), H05VV-F, 7,4..9,4 mm, L, N, PE, 1,5 mm², separat, 105 °C, 70 °C, 85 °C, Halogenfrei: nein, 33,08765 kWh, CuSn, verzinnt, 1 mOhm, 4 kV, Brandverhaltensklasse nach EN 13501-6: Eca
Eco contribution recycling symbols
Technische Daten
- Bemessungsspannung: 250 VBemessungsstrom: 16 APolzahl: 3Schutzart (IP): IP20Art der konfektionierten Leitung: VerbindungskabelAusführung Seite 1: BuchseAusführung Seite 2: SteckerLeiterendenbehandlung: ultraschallverdichtete AderendenGesamtlänge: 4000 mmMechanische Codierung: jaFarbe der Codierung/Kontakteinsatz: weißWerkstoff des Gehäuses: Polyamid (PA)Gehäusefarbe: weißKabeltyp: H05VV-FKabeldurchmesser: 7,4..9,4 mmMantel-Farbe: weißPol-Kennzeichnung: L, N, PELeiternennquerschnitt: 1,5 mm²Art der Verriegelung: separatIsolierteil dauertemperaturbeständig bis: 105 °CLeitung dauertemperaturbeständig bis: 70 °CMax. Betriebstemperatur am Leiter: 85 °CHalogenfrei: neinBrandlast: 33,08765 kWhKontaktmaterial: CuSnOberflächenbehandlung Kontakte: verzinntVerschmutzungsgrad: 3Durchgangswiderstand: 1 mOhmBemessungsstoßspannung: 4 kVBrandverhaltensklasse nach EN 13501-6: EcaVerpackungseinheit: 1 StückMaße (cm): 240 × 240 × 29Bruttogewicht: 0,42 kg, Nettogewicht: 0 kgECLASS 7: Konfektionierte Leitung für steckbare Gebäudeinstallation (27440604)
- Verpackungsart
Piece
- Produkt-Art
Verbindungsleitung
- Besonderheiten
mit CAGE CLAMP®
- Anschluss
Buchse
Stecker
- Querschnitt flexibel (min.)
1.5 mm²
- Querschnitt flexibel (max.)
1.5 mm²
- Polzahl je Reihe
3
- Polzahl
3
- Herstellerfarbe
Weiß
- Herst.-Teilenr.
771-9993/006-402
- Inhalt
1 St.
- Typ
771-9993/006-402
- Länge
4000 mm
- Bem.-Stoßspg.
4 kV
- Verschmutzungsgrad
3
- Gewicht
0.42 kg
- Isolationsmaterial
Polyamid
- Anschluss A
Stecker
- Anschluss B
Buchse
Dokumente & Downloads
Datenblatt
Datenblatt 810472945 WAGO WINSTA MIDI Steckverbinder-System 3-5x4 mm² Verbindungsleitung, Buchse - Stecker, 3 polig, weiß
Beschreibung
WAGO GmbH & Co. KG Verbindungsleitung 771-9993/006-402
Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.
Hersteller:WAGO GmbH & Co. KGBezeichnung:Verbindungsleitung 3x1,5mmq weissTyp:771-9993/006-402Bemessungsspannung:250 VBemessungsstrom:16 APolzahl:3Schutzart (IP):IP20Art der konfektionierten Leitung:VerbindungskabelAusführung Seite 1:BuchseAusführung Seite 2:SteckerLeiterendenbehandlung:ultraschallverdichtete AderendenGesamtlänge:4000 mmMechanische Codierung:jaFarbe der Codierung/Kontakteinsatz:weißWerkstoff des Gehäuses:Polyamid (PA)Gehäusefarbe:weißKabeltyp:H05VV-FKabeldurchmesser:7,4..9,4 mmMantel-Farbe:weißPol-Kennzeichnung:L, N, PELeiternennquerschnitt:1,5 mm²Art der Verriegelung:separatIsolierteil dauertemperaturbeständig bis:105 °CLeitung dauertemperaturbeständig bis:70 °CMax. Betriebstemperatur am Leiter:85 °CHalogenfrei:neinBrandlast:33,08765 kWhKontaktmaterial:CuSnOberflächenbehandlung Kontakte:verzinntVerschmutzungsgrad:3Durchgangswiderstand:1 mOhmBemessungsstoßspannung:4 kVBrandverhaltensklasse nach EN 13501-6:Eca
WAGO GmbH & Co. KG Verbindungsleitung 771-9993/006-402: weitere Details
konfektionierte Verbindungsleitung
Eca
Buchse Stecker
3-polig
Kod. A
H05VV-F 3G 1,5 mm²
4 m
1,50 mm²
weißkonfektionierte Anschlussleitung WINSTA® MIDI mit Zugentlastung
Die konfektionierte Anschlussleitung WINSTA® MIDI mit Fehlsteckschutz ist die steckbare Lösung für Ihre Anwendung im Schaltschrank, auf der Leiterplatte oder beim Leuchtenanschluss. Die Installationssteckverbinder mit Federanschlusstechnik funktionieren komplett ohne Verschraubung. Sie lassen sich beliebig in einer Vielzahl von Verwendungsmöglichkeiten ohne Fehler montieren. Die Kodierungsmöglichkeiten reduzieren Installationsfehler und ermöglichen Ihnen die schnelle und sichere Verdrahtung aller Komponenten. Laut der Schutzart IP20 bietet der Installationssteckverbinder Schutz vor der Berührung spannungsführender Bauteile (In gestecktem Zustand: IP2xC (Diese Installationssteckverbinder sind nicht für den Einsatz in leicht zugänglichen Bereichen vorgesehen!)). Dank der farblichen und mechanischen Kodierung A der WINSTA® MIDI-Installationssteckverbinder können unterschiedliche Schaltkreise eindeutig unterschieden werden. WINSTA® MIDI mit der Push-in CAGE CLAMP®-Federanschlusstechnik steht für eine große Bandbreite an individuellen Produkten, mit denen Sie Ihre Elektroinstallation individuell, leicht, zügig und sicher ausführen können. Die Gebäudesicherheit muss natürlich, auch nachdem die Elektroinstallation vorgenommen wurde, immerzu sichergestellt sein. Die grundsätzlichen Sicherheitsbestimmungen im Kontext der BauPVo werden mit der Brandklasse E von diesem Produkt zu 100 Prozent erfüllt.
Schnell und sicher gesteckt konfektionierte Leitungen von WAGO
Die konfektionierte Leitung ist mit einer Buchse und einem Stecker ausgestattet. WINSTA® ist das Steckverbindersystem, das optimal auf die hohen Anforderungen in der Elektroinstallation zugeschnitten ist. Es bietet die fehlerfreie Montage von Leitungen und Bauteilen, schnell und sicher. Wählen Sie Qualität und Haltbarkeit mit Schutzart IP20 von WAGO werden Installationen mehrerer elektrischer Komponenten sichtbar vereinfacht.
fehlsteckgeschützter Installationssteckverbinder.
vorgefertigte Varianten.
für jede Netzanwendung.
flexible und platzsparende Verlegung.
komfortable Installation und Inbetriebnahme.
EAN: 4044918587235
Geliefert wird: WAGO GmbH & Co. KG Verbindungsleitung 3x1,5mmq weiss 771-9993/006-402, Verpackungseinheit: 1 Stk., EAN: 4044918587235
Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.
Hersteller:WAGO GmbH & Co. KGBezeichnung:Verbindungsleitung 3x1,5mmq weissTyp:771-9993/006-402Bemessungsspannung:250 VBemessungsstrom:16 APolzahl:3Schutzart (IP):IP20Art der konfektionierten Leitung:VerbindungskabelAusführung Seite 1:BuchseAusführung Seite 2:SteckerLeiterendenbehandlung:ultraschallverdichtete AderendenGesamtlänge:4000 mmMechanische Codierung:jaFarbe der Codierung/Kontakteinsatz:weißWerkstoff des Gehäuses:Polyamid (PA)Gehäusefarbe:weißKabeltyp:H05VV-FKabeldurchmesser:7,4..9,4 mmMantel-Farbe:weißPol-Kennzeichnung:L, N, PELeiternennquerschnitt:1,5 mm²Art der Verriegelung:separatIsolierteil dauertemperaturbeständig bis:105 °CLeitung dauertemperaturbeständig bis:70 °CMax. Betriebstemperatur am Leiter:85 °CHalogenfrei:neinBrandlast:33,08765 kWhKontaktmaterial:CuSnOberflächenbehandlung Kontakte:verzinntVerschmutzungsgrad:3Durchgangswiderstand:1 mOhmBemessungsstoßspannung:4 kVBrandverhaltensklasse nach EN 13501-6:Eca
WAGO GmbH & Co. KG Verbindungsleitung 771-9993/006-402: weitere Details
konfektionierte Verbindungsleitung
Eca
Buchse Stecker
3-polig
Kod. A
H05VV-F 3G 1,5 mm²
4 m
1,50 mm²
weißkonfektionierte Anschlussleitung WINSTA® MIDI mit Zugentlastung
Die konfektionierte Anschlussleitung WINSTA® MIDI mit Fehlsteckschutz ist die steckbare Lösung für Ihre Anwendung im Schaltschrank, auf der Leiterplatte oder beim Leuchtenanschluss. Die Installationssteckverbinder mit Federanschlusstechnik funktionieren komplett ohne Verschraubung. Sie lassen sich beliebig in einer Vielzahl von Verwendungsmöglichkeiten ohne Fehler montieren. Die Kodierungsmöglichkeiten reduzieren Installationsfehler und ermöglichen Ihnen die schnelle und sichere Verdrahtung aller Komponenten. Laut der Schutzart IP20 bietet der Installationssteckverbinder Schutz vor der Berührung spannungsführender Bauteile (In gestecktem Zustand: IP2xC (Diese Installationssteckverbinder sind nicht für den Einsatz in leicht zugänglichen Bereichen vorgesehen!)). Dank der farblichen und mechanischen Kodierung A der WINSTA® MIDI-Installationssteckverbinder können unterschiedliche Schaltkreise eindeutig unterschieden werden. WINSTA® MIDI mit der Push-in CAGE CLAMP®-Federanschlusstechnik steht für eine große Bandbreite an individuellen Produkten, mit denen Sie Ihre Elektroinstallation individuell, leicht, zügig und sicher ausführen können. Die Gebäudesicherheit muss natürlich, auch nachdem die Elektroinstallation vorgenommen wurde, immerzu sichergestellt sein. Die grundsätzlichen Sicherheitsbestimmungen im Kontext der BauPVo werden mit der Brandklasse E von diesem Produkt zu 100 Prozent erfüllt.
Schnell und sicher gesteckt konfektionierte Leitungen von WAGO
Die konfektionierte Leitung ist mit einer Buchse und einem Stecker ausgestattet. WINSTA® ist das Steckverbindersystem, das optimal auf die hohen Anforderungen in der Elektroinstallation zugeschnitten ist. Es bietet die fehlerfreie Montage von Leitungen und Bauteilen, schnell und sicher. Wählen Sie Qualität und Haltbarkeit mit Schutzart IP20 von WAGO werden Installationen mehrerer elektrischer Komponenten sichtbar vereinfacht.
fehlsteckgeschützter Installationssteckverbinder.
vorgefertigte Varianten.
für jede Netzanwendung.
flexible und platzsparende Verlegung.
komfortable Installation und Inbetriebnahme.
EAN: 4044918587235
Geliefert wird: WAGO GmbH & Co. KG Verbindungsleitung 3x1,5mmq weiss 771-9993/006-402, Verpackungseinheit: 1 Stk., EAN: 4044918587235
Ausführung
- Ausstattung: 250 V, ultraschallverdichtete Aderenden, weiß, weiß, weiß, 1,5 mm², 105 °C, 70 °C, 85 °C, 4 kV
Lieferumfang
- Geliefert wird: WAGO GmbH & Co. KG Verbindungsleitung 3x1,5mmq weiss 771-9993/006-402, Verpackungseinheit: 1 Stk., EAN: 4044918587235
