Walther Werke Anschlussverteilerschrank

Walther Werke Anschlussverteilerschrank WAV0101BR1

Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.

Hersteller:Walther WerkeBezeichnung:Anschlussverteilerschrank 44kVA m.ZählerplatzTyp:WAV0101BR1Ausführung:AnschlussverteilerschrankBemessungsspannung:230/400 VBemessungsstrom:63 AAnschlussleistung:44 kVAAnzahl der CEE-Steckdosen 16 A / 400 V / 5-polig:2Anzahl der CEE-Steckdosen 32 A / 400 V / 5-polig:1Anzahl der SCHUKO-Steckdosen:3Anzahl der Zählerfelder:1Hauptschalter:LeistungsschalterHauptschalter-Bemessungsstrom:63 AAnzahl der Pole Hauptschalter:3Anzahl der Leitungsschutzschalter:6Fehlerstrom-Typ:BAnzahl der Fehlerstrom-Schutzschalter 30 mA:1Notschalter:neinSchutzart (IP):IP44Geeignet nach IEC/EN 61439-4:jaWerkstoff des Gehäuses:StahlBreite:669 mmHöhe:974 mmTiefe:683 mm
Walther Werke Anschlussverteilerschrank WAV0101BR1: weitere Details
WALTHER Anschlussverteilerschrank
Anschlussleistung: 44kVA

nach IEC61439-4
und DIN/VDE 43868/1
zugelassen für die Versorgungsbereiche der
VDEW-Landesgruppe Berlin-Brandenburg
Gehäuse (H14) aus elektrolytisch-verzinktem Stahlblech
mit schwermetallfreier Kunststoff-Lackierung
Farbe: RAL 2004 -reinorange-
mit Einfachtür, Federfallriegel für Vorhängeschloss und Griffmulde
mit Kranösen und seitlichen Tragegriffen
inkl. feuerverzinktem Untergestell mit Ösen für Erdnägel
Einbauten bis einschließlich RCD-Schutzschalter im Isolierstoffgehäuse
Schutzart: IP 44
Messeinrichtung Schutzart: IP 54

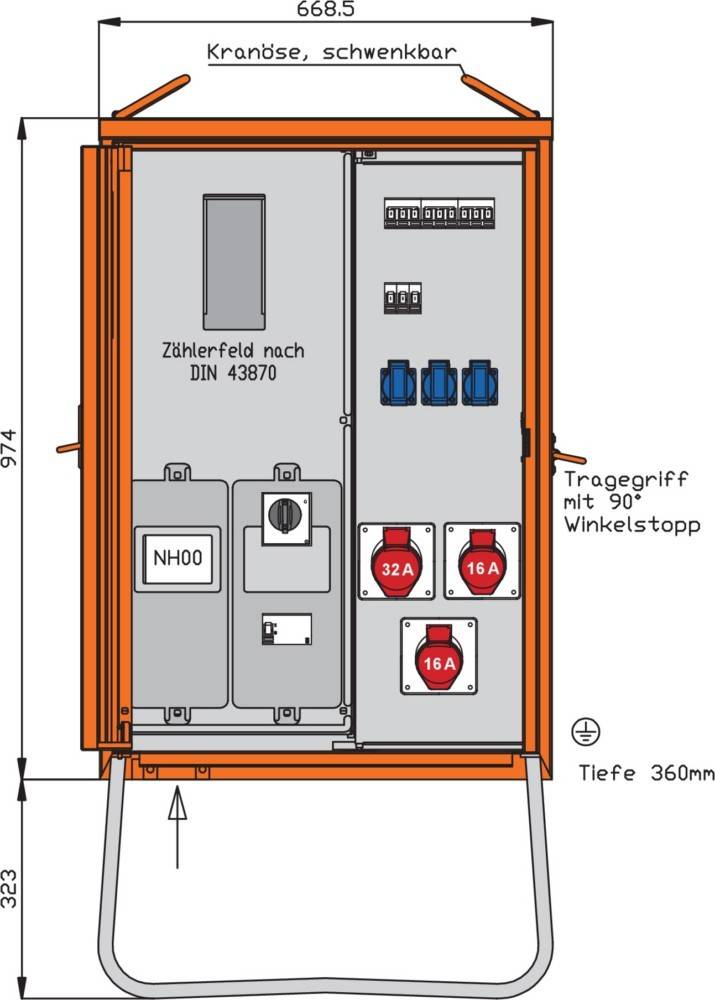

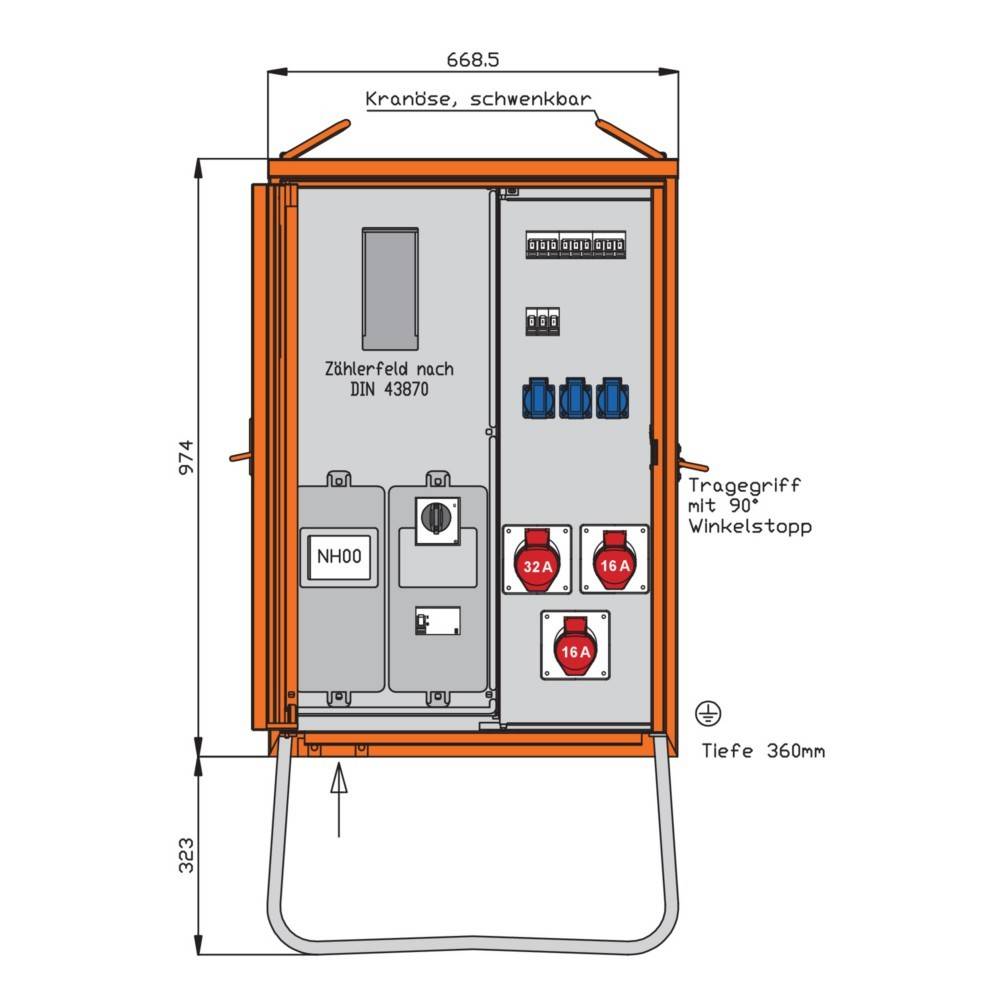

Größe ca.: 974 x 669 x 360mm / H-B-T
+ Untergestell-Höhe ca.: 323mm

Anschluss:
1 NH00-Sicherungslasttrennschalter 80A
mit Prismenklemmen P00-70qmm

Messung:
1 DS-Zählerplatz ohne Zähler nach DIN 43870/2
(Zählerverdrahtung 25qmm/N=16qmm)

Abgang / Absicherung:
1 Leistungsschalter 3P 63A
mit thermisch-magnetischem Auslöser
1 RCD-Schutzschalter 4P 63A/30mA -B-
1 CEE-Anbaudose 32A 5P 400V 6h
mit Leitungsschutzschalter (MCB) 3P 32A -C-
2 CEE-Anbaudosen 16A 5P 400V 6h
mit je 1 Leitungsschutzschalter (MCB) 3P 16A -C-
3 Schutzkontaktsteckdosen 16A 2P 230V
mit je 1 Leitungsschutzschalter (MCB) 1P 16A -C- EAN: 4015609068760

Geliefert wird: Walther Werke Anschlussverteilerschrank 44kVA m.Zählerplatz WAV0101BR1, Verpackungseinheit: 1 Stk., EAN: 4015609068760
