Walther Werke Verteilerschrank WV0526PUR1
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Anzahl
Gesamt
5.727,48 €
zzgl. MwSt.
64,70 €
Nur noch 10 Stück verfügbar
Technische Daten
- Ausführung: Verteilerschrank
- Bemessungsstrom: 100 A
- Anschlussleistung: 69 kVA
- Anzahl CEE Kupplungen
6
- Anzahl Schutzkontakt-Steckdosen
1
- Normen
IEC/EN 61439-4
- Herstellerfarbe
RAL 2004 (Reinorange)
- Abm.
(B x H x T) 843 x 1334 x 480 mm
- Breite
843 mm
- Höhe
1334 mm
- Tiefe
480 mm
- Eingänge (CEE Verteiler)
Schraubklemmen
- Ausgänge (CEE Verteiler)
CEE-Kupplung 32 A 5polig
- Polzahl
5
Beschreibung
Walther Werke Verteilerschrank WV0526PUR1
Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.
Hersteller:Walther WerkeBezeichnung:Verteilerschrank 69kVA f.ContainerTyp:WV0526PUR1Ausführung:VerteilerschrankBemessungsspannung:230/400 VBemessungsstrom:100 AAnschlussleistung:69 kVAAnzahl der CEE-Steckdosen 32 A / 400 V / 5-polig:6Anzahl der SCHUKO-Steckdosen:1Hauptschalter:NH00Hauptschalter-Bemessungsstrom:100 AAnzahl der Pole Hauptschalter:3Anzahl der Leitungsschutzschalter:12Fehlerstrom-Typ:BAnzahl der Fehlerstrom-Schutzschalter 30 mA:4Notschalter:neinSchutzart (IP):IP44Geeignet nach IEC/EN 61439-4:jaWerkstoff des Gehäuses:StahlBreite:843 mmHöhe:1334 mmTiefe:480 mm
Walther Werke Verteilerschrank WV0526PUR1: weitere Details

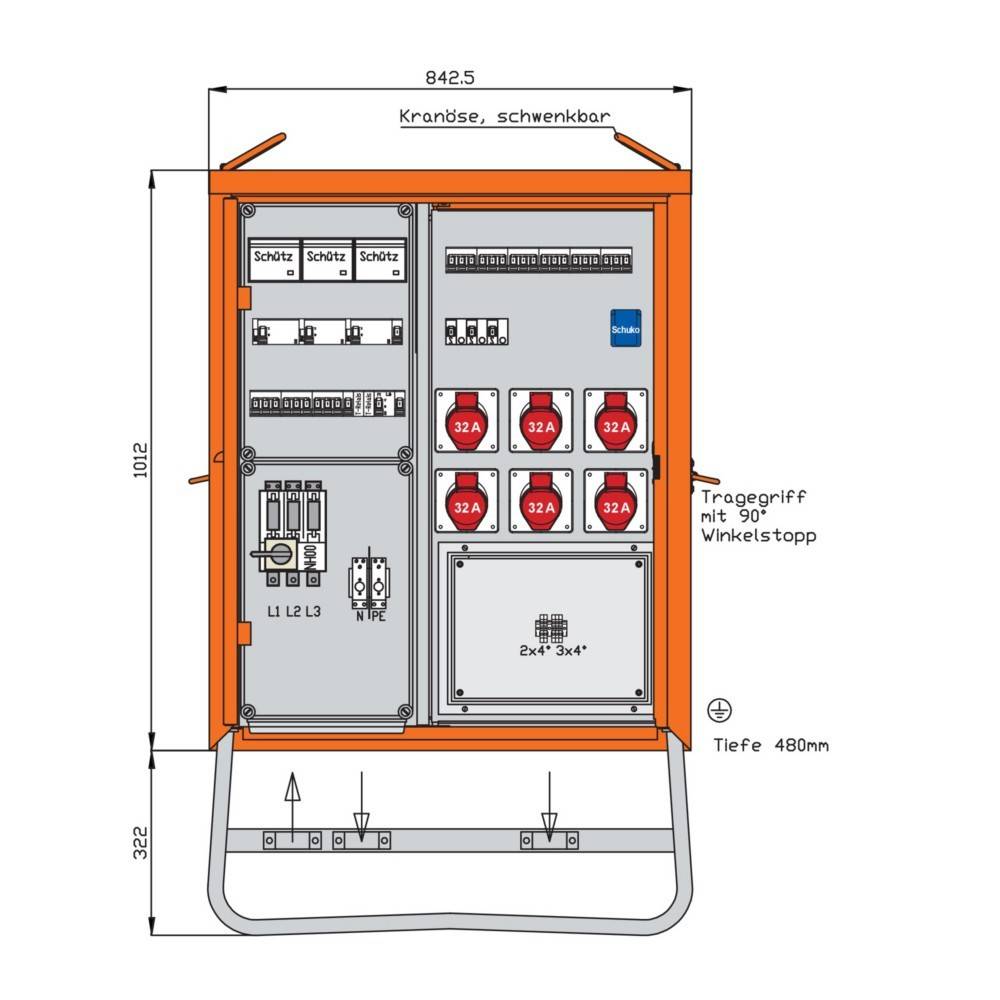

WALTHER Verteilerschrank
Anschlussleistung: 69kVA
nach IEC61439-4
Gehäuse (H22) aus elektrolytisch-verzinktem Stahlblech
mit schwermetallfreier Kunststoff-Lackierung
Farbe: RAL 2004 -reinorange-
mit Einfachtür, Federfallriegel für Vorhängeschloss und Griffmulde
mit Kranösen und seitlichen Tragegriffen
inkl. feuerverzinktem Untergestell mit Ösen für Erdnägel
Einbauten bis einschließlich RCD-Schutzschalter im Isolierstoffgehäuse
Schutzart: IP 44
Größe ca.: 1012 x 843 x 480mm / H-B-T
+ Untergestell-Höhe ca.: 322mm
Anschluss:
1 NH00-Lasttrennschalter mit Sicherungen 100A
mit Bügelklemmen 10-50qmm
Abgang / Absicherung:
1 Leitungsschutzschalter (MCB) 1P 10A -B-
-als Steuersicherung-
3 Steuerschalter # Doepke RSS016-300
2 Zeitrelais # Eltako MFZ12
3 Schütze # ABB A45 ? 4P 63A
3 Leuchtmelder # Doepke RL230-1 -grün-
3 Leitungsschutzschalter (MCB) 3P 50A -C-
3 RCD-Schutzschalter 4P 63A/30mA -B-
mit Hilfskontakt
6 CEE-Anbaudosen 32A 5P 400V 6h
mit je 1 Leitungsschutzschalter (MCB) 3P 32A -C-
1 RCD-Schutzschalter 2P 25A/30mA -A-
1 Schutzkontaktsteckdose 16A 2P 230V
mit Leitungsschutzschalter (MCB) 1P 16A -C-
1 Steuerklemme 2 x 4qmm für Hilfskontakte
1 Leitungsschutzschalter (MCB) 1P 16A -C-
mit Abgangsklemme 3 x 4qmm EAN: 4015609068593
Geliefert wird: Walther Werke Verteilerschrank 69kVA f.Container WV0526PUR1, Verpackungseinheit: 1 Stk., EAN: 4015609068593
Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.
Hersteller:Walther WerkeBezeichnung:Verteilerschrank 69kVA f.ContainerTyp:WV0526PUR1Ausführung:VerteilerschrankBemessungsspannung:230/400 VBemessungsstrom:100 AAnschlussleistung:69 kVAAnzahl der CEE-Steckdosen 32 A / 400 V / 5-polig:6Anzahl der SCHUKO-Steckdosen:1Hauptschalter:NH00Hauptschalter-Bemessungsstrom:100 AAnzahl der Pole Hauptschalter:3Anzahl der Leitungsschutzschalter:12Fehlerstrom-Typ:BAnzahl der Fehlerstrom-Schutzschalter 30 mA:4Notschalter:neinSchutzart (IP):IP44Geeignet nach IEC/EN 61439-4:jaWerkstoff des Gehäuses:StahlBreite:843 mmHöhe:1334 mmTiefe:480 mm
Walther Werke Verteilerschrank WV0526PUR1: weitere Details

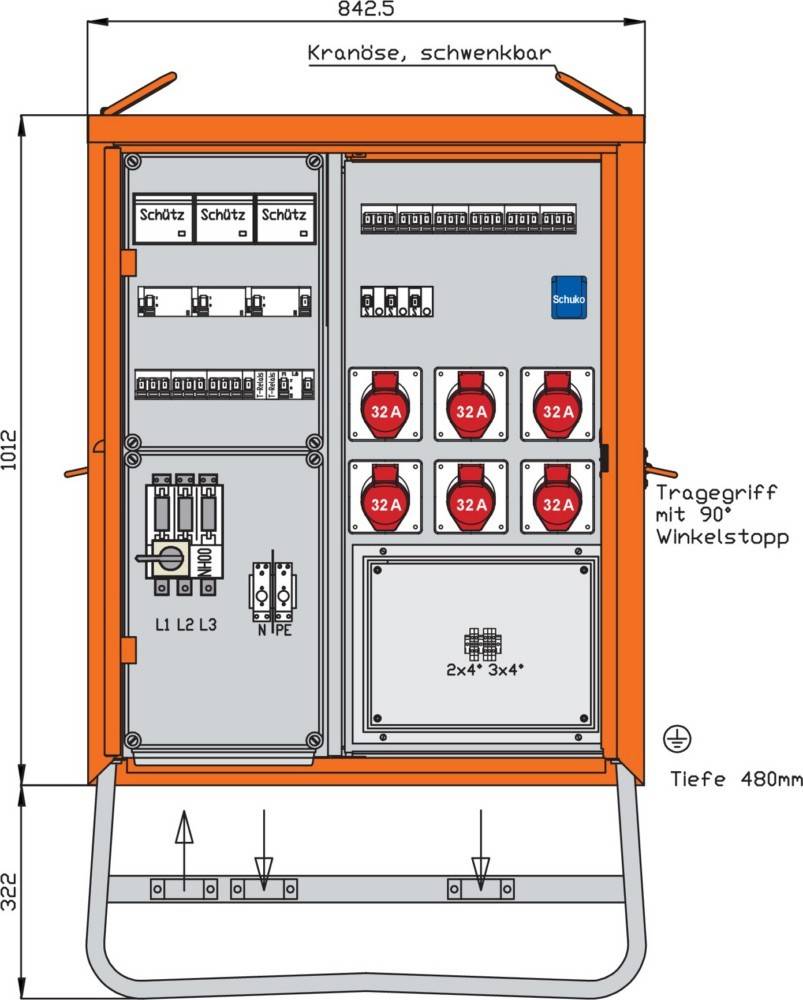

WALTHER Verteilerschrank
Anschlussleistung: 69kVA
nach IEC61439-4
Gehäuse (H22) aus elektrolytisch-verzinktem Stahlblech
mit schwermetallfreier Kunststoff-Lackierung
Farbe: RAL 2004 -reinorange-
mit Einfachtür, Federfallriegel für Vorhängeschloss und Griffmulde
mit Kranösen und seitlichen Tragegriffen
inkl. feuerverzinktem Untergestell mit Ösen für Erdnägel
Einbauten bis einschließlich RCD-Schutzschalter im Isolierstoffgehäuse
Schutzart: IP 44
Größe ca.: 1012 x 843 x 480mm / H-B-T
+ Untergestell-Höhe ca.: 322mm
Anschluss:
1 NH00-Lasttrennschalter mit Sicherungen 100A
mit Bügelklemmen 10-50qmm
Abgang / Absicherung:
1 Leitungsschutzschalter (MCB) 1P 10A -B-
-als Steuersicherung-
3 Steuerschalter # Doepke RSS016-300
2 Zeitrelais # Eltako MFZ12
3 Schütze # ABB A45 ? 4P 63A
3 Leuchtmelder # Doepke RL230-1 -grün-
3 Leitungsschutzschalter (MCB) 3P 50A -C-
3 RCD-Schutzschalter 4P 63A/30mA -B-
mit Hilfskontakt
6 CEE-Anbaudosen 32A 5P 400V 6h
mit je 1 Leitungsschutzschalter (MCB) 3P 32A -C-
1 RCD-Schutzschalter 2P 25A/30mA -A-
1 Schutzkontaktsteckdose 16A 2P 230V
mit Leitungsschutzschalter (MCB) 1P 16A -C-
1 Steuerklemme 2 x 4qmm für Hilfskontakte
1 Leitungsschutzschalter (MCB) 1P 16A -C-
mit Abgangsklemme 3 x 4qmm EAN: 4015609068593
Geliefert wird: Walther Werke Verteilerschrank 69kVA f.Container WV0526PUR1, Verpackungseinheit: 1 Stk., EAN: 4015609068593
Lieferumfang
- Geliefert wird: Walther Werke Verteilerschrank 69kVA f.Container WV0526PUR1, Verpackungseinheit: 1 Stk., EAN: 4015609068593
Hinweise
- Achtung!
Bei einem nicht steckerfertigen Gerät dürfen Anschluss und Installation nur von einem Fachmann (z.B. Elektriker) durchgeführt werden.
