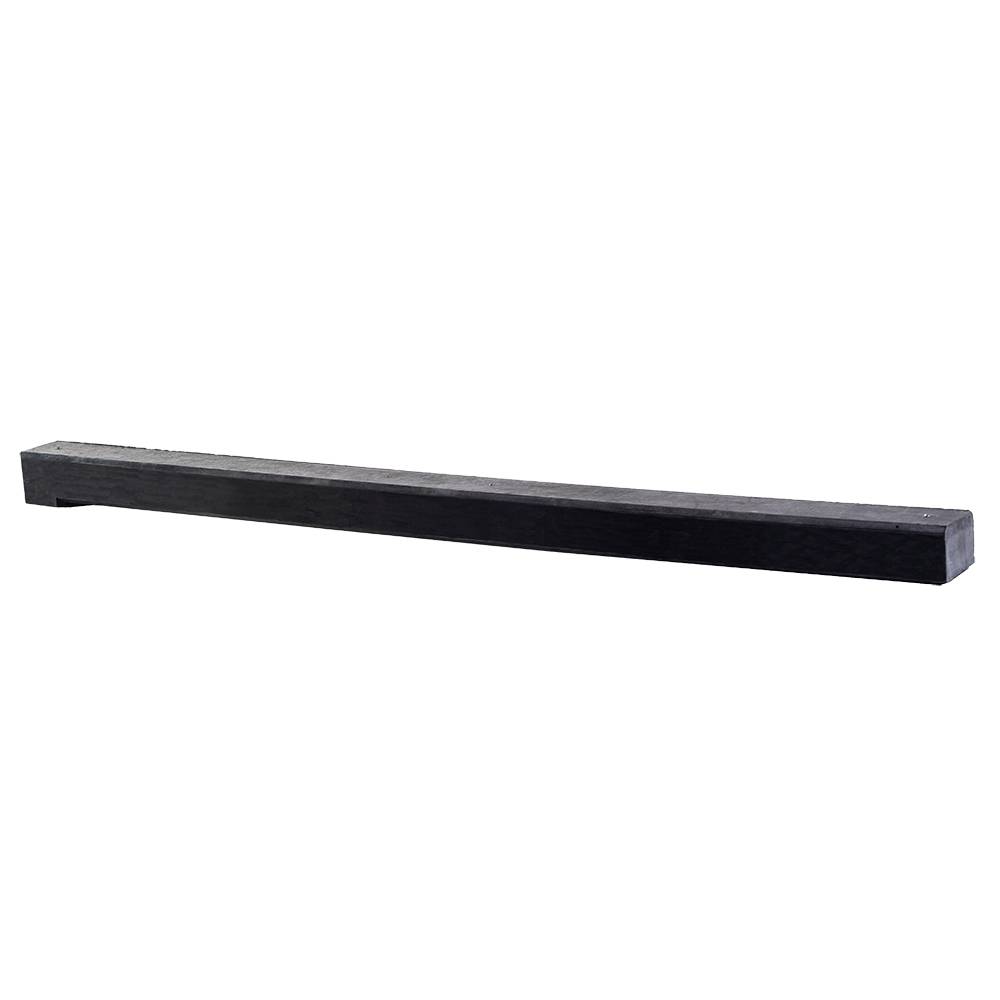

Wattstone 0 Grad Betonsockel für PV-Module Flachdach Anthrazit
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Technische Daten
- Produkt-Art
Modulhalterung
- Abm.
(B x H x T) 1800 x 120 x 90 mm
- Gewicht
43 kg
- Breite
1800 mm
- Höhe
120 mm
- Tiefe
90 mm
Beschreibung
Der 0 Grad Betonsockel von Wattstone (MPN 7003) bietet nicht nur eine stabile Unterkonstruktion für deine Solarmodule sondern auch maximale Flexibilität. Entdecke die Leichtigkeit der Montage, indem du auf das Aufbohren der Dachstruktur verzichtest und stattdessen die hochwertigen L-Steine mit integrierten M8 Gewinde nutzt. Die Flachdachaufständerung ist perfekt für die individuelle Montage von einem oder mehreren Solarmodulen in jeder Ausrichtung geeignet. Durch die Nutzung des optimalen Neigungswinkel von 0 Grad wird das volle Potenzial deiner Solaranlage ausgeschöpft und eine optimale Energieerzeugung gewährleistet.
Der Wattstone 0 Grad Betonsockel
Unterkonstruktion und Beschwerung in einem
Kein Aufbohren der Dachstruktur notwendig
Kein komplizierter Zusammenbau mit Werkzeug
Betonsockel aus feinporigem Sichtbeton
Integrierte M8 Gewinde
Einfache und schnelle Montage
Technische Daten
2x Armierungsstahl D=8mm
Gewicht: 43kg
Abmessungen: 1800 x 120 x 90 mm
Farbe: Anthrazit
Einfache Montage
0 Grad Neigungswinkel PV-Modul
Max. 5 Grad Neigungswinkel Untergrund
Hochkantige Montage für lange PV-Module
Bautenschutzmatten unterlegen ( mind. t=6mm aus PUR-gebundenem
Gummigranulat für Bitumen oder Betonoberflächen )
Kein Aufbohren der Dachstruktur notwendig
60 cm Abstand zwischen den Modulreihen
Empfohlene Ausrichtung Ost bzw. West
Befestigung PV-Module: Mittel- und Endklemmen aus Aluminium, die mit M8 Schrauben aus Edelstahl
in die Gewindehülse eingelassen werden. Vorspannung durch Federring oder Unterlegscheibe mit Sperrverzahnung.
Traditionelle PV-Flächenaufständerungen erfordern normalerweise die Verankerung, Verklebung oder Ballastierung auf dem Dach. Dabei werden oft Betonplatten als Ballast verwendet. Mit den robusten Betonsockeln von WATTSTONE als Grundlage für den Flächenaufbau entfallen diese Schritte vollständig. Der Betonsockel liegt sicher auf glattem Bitumen, Bitumen mit Schiefer, PVC, EPDM und glattem Beton, sowohl unter trockenen als auch unter nassen Bedingungen.
Für die Montage eines PV-Moduls benötigst du folgende Komponenten:
2 WATTSTONE Betonsockel
4 passende Modulendklemmen jeweils mit M8-Schrauben und Unterlegscheiben
8 Bautenschutzmatten Pads Maße 150x150x5mm
(Unterlage aus Gummigranulat)
1 Winkelschlüssel 6mm

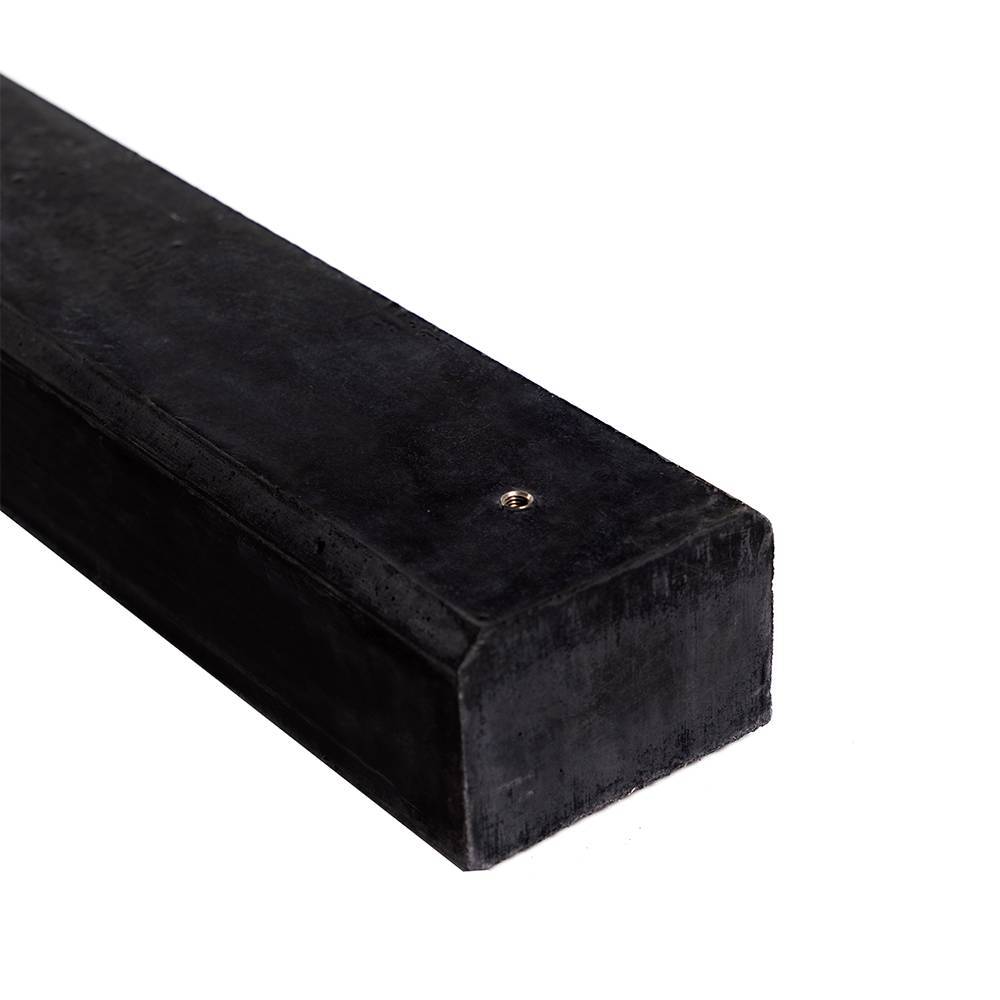

M8 Gewinde
Die integrierten M8 Gewinde dienen der sicheren Befestigung von PV-Modulen. Im Betonsockel sind bereits 2 Gewinde zur Modulbefestigung und 1 Gewinde zur optionalen Montage von Kabelkanälen oder Windleitblechen auf der Rückseite eingegossen.
Zertifzierung
Windkanal geprüft ( DIN EN 1991-1-4: 2021)
Reibungskoeffizienz getestet
Lieferumfang
1x Wattstone 0 Grad Betonsockel Flachdach Anthrazit
